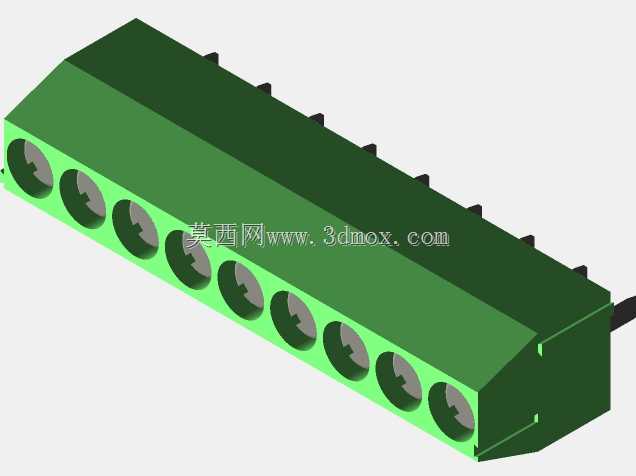

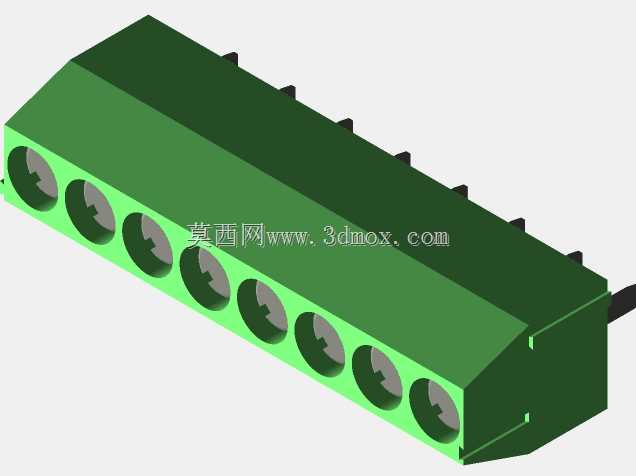

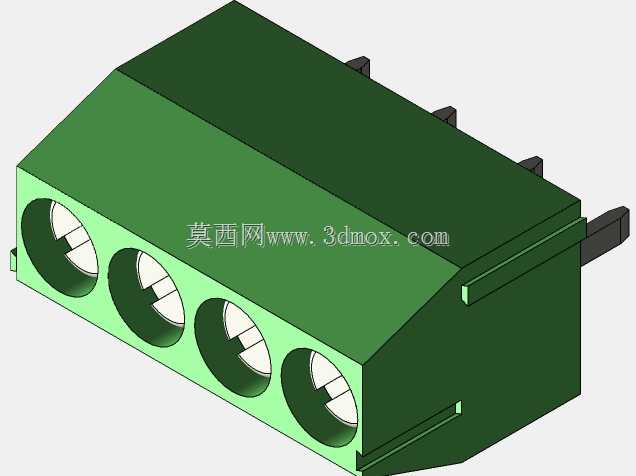

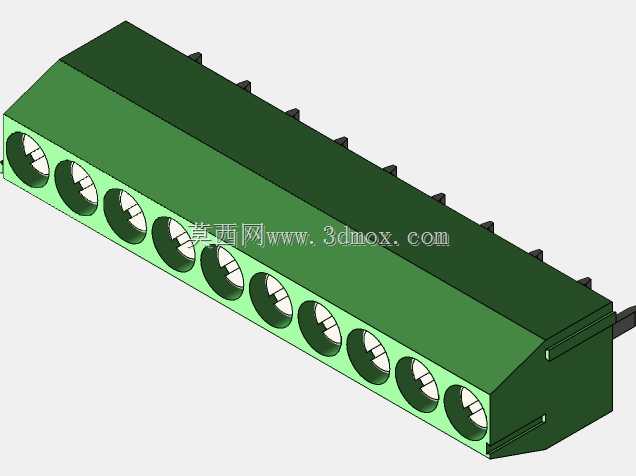

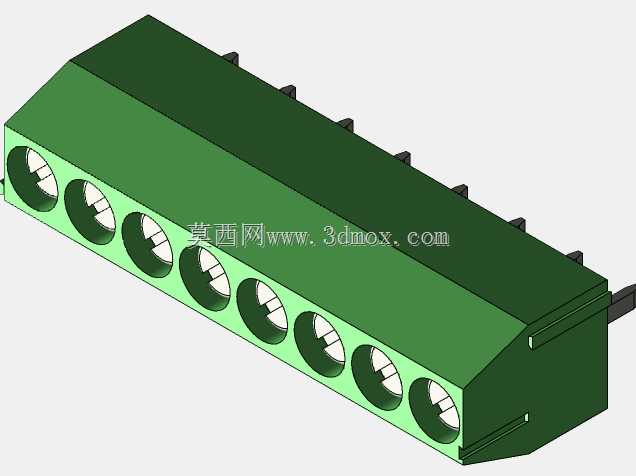

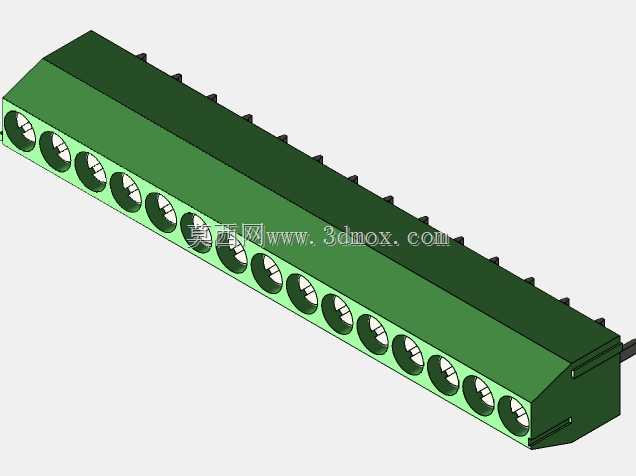

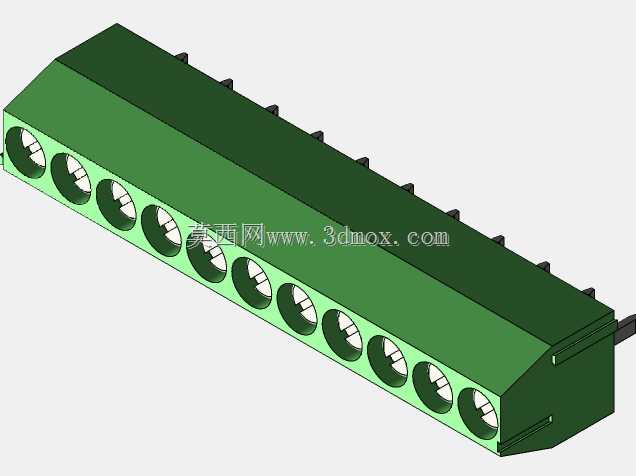

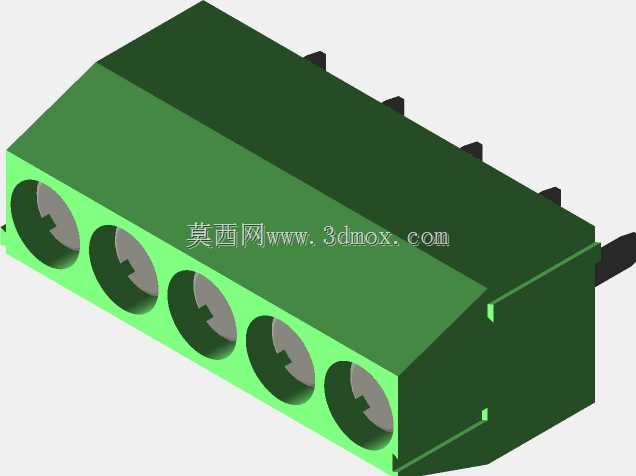

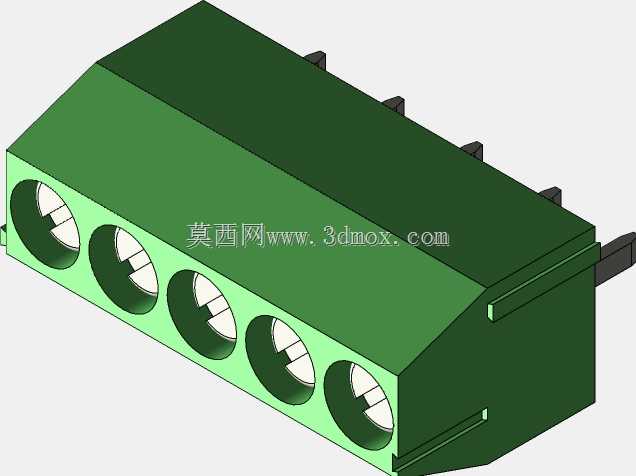

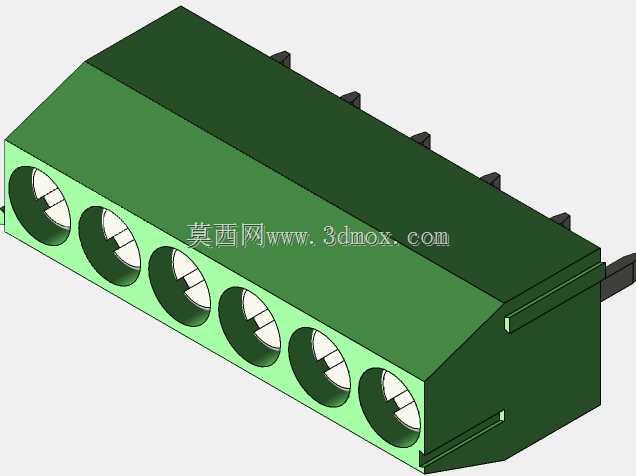

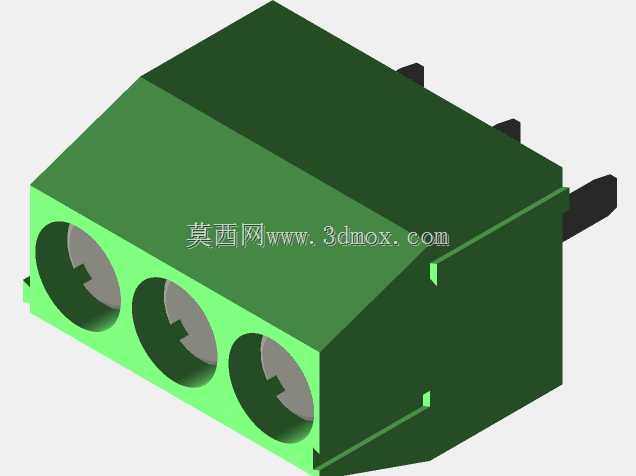

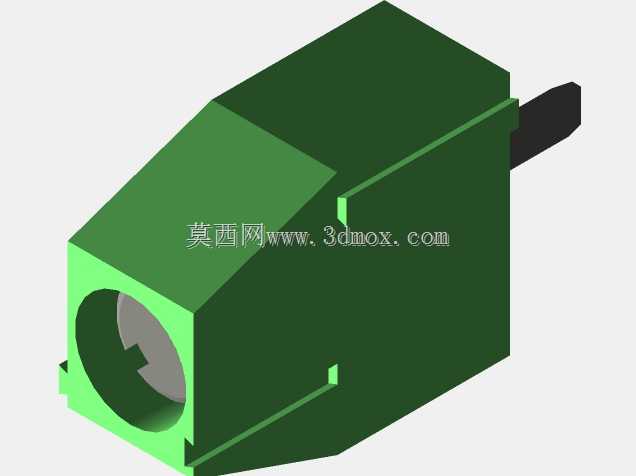

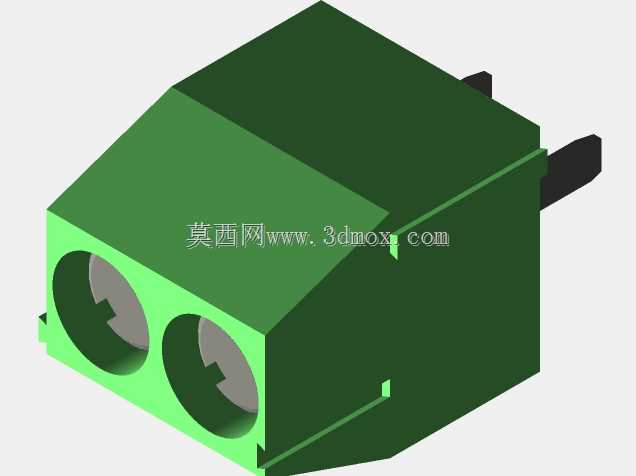

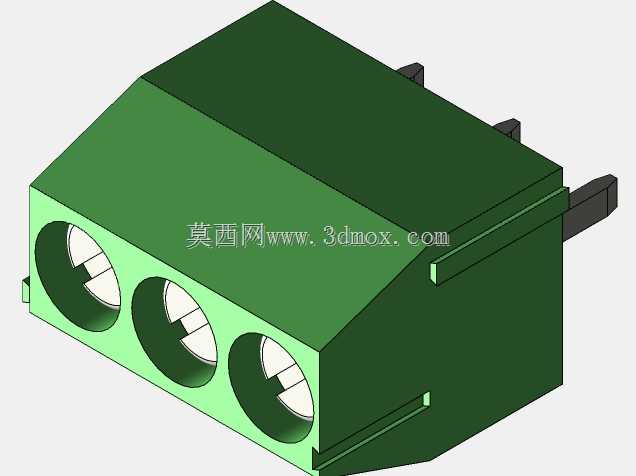

KiCAD设计3.5mm间距PCB接线端子排

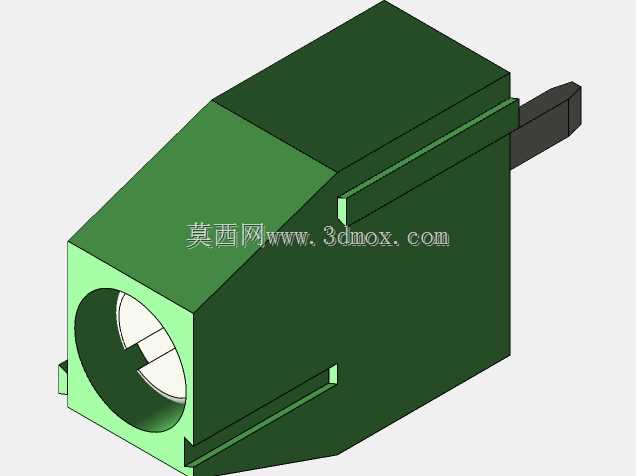

　　在嵌入式开发与小型电控设备的装配环节，PCB接线端子是实现板载电路与外部线缆可靠连接的核心部件，这款3.5mm间距的接线板正是针对Arduino类开源硬件扩展板、小型工控信号转接板的布线需求设计，适配多通道低压信号与小功率供电线路的接驳场景。日常做原型验证或者小批量设备打样时，经常会遇到板载焊盘直接焊线效率低、后期维护拆换困难的问题，这类螺钉压接式的接线端子排，能让外部导线的连接无需焊接，通过拧紧顶部的压接螺钉即可固定单股或多股铜芯导线，单位端子的额定压接范围覆盖0.2-1.5平方毫米的导线，完全满足传感器信号传输、小功率执行器供电的载流需求。从结构设计上看，3.5mm的极间距是低压电子领域通用的安全间距规格，

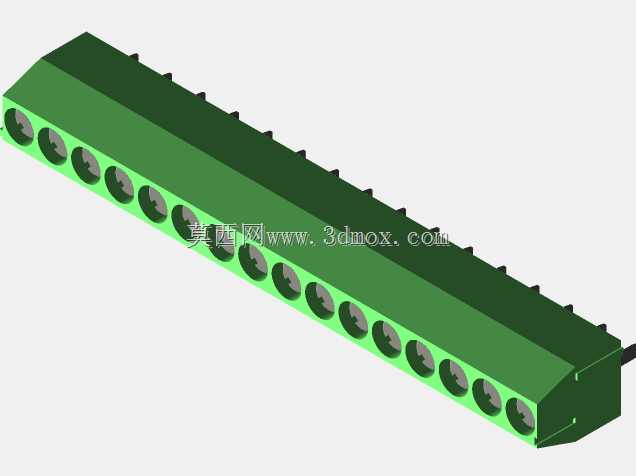

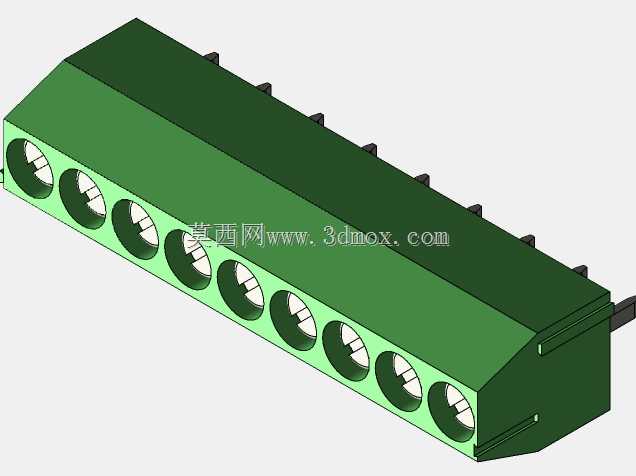

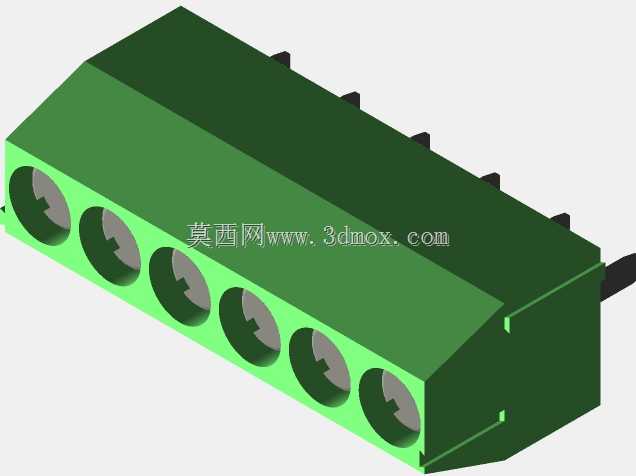

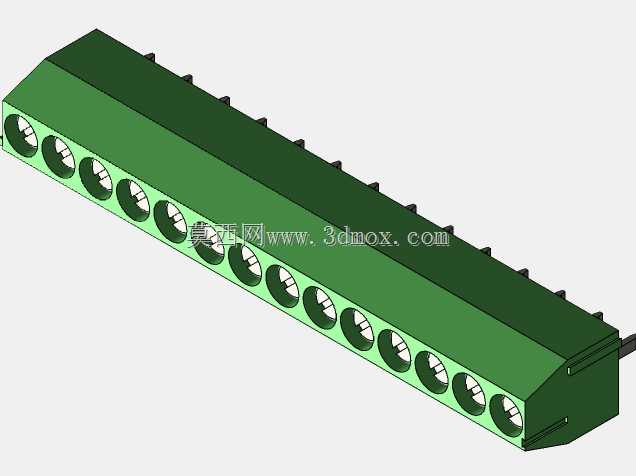

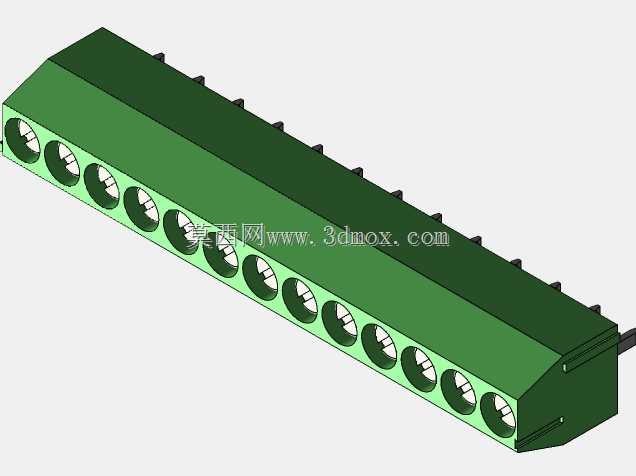

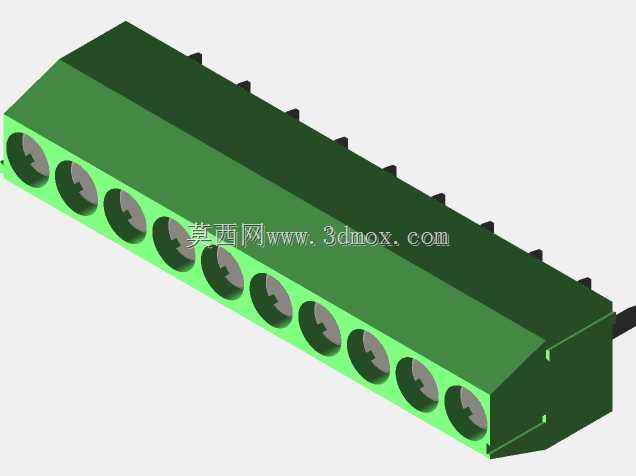

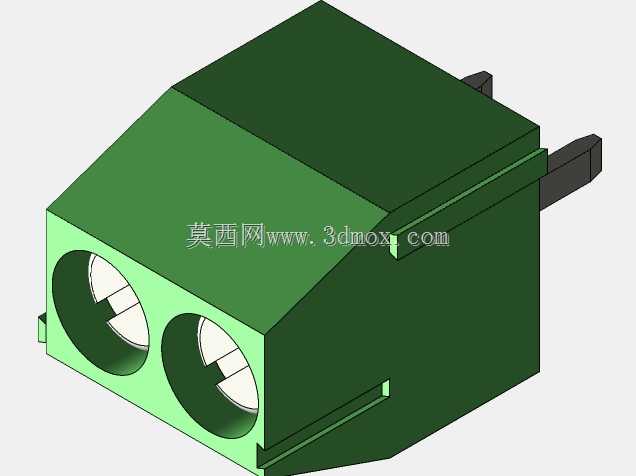

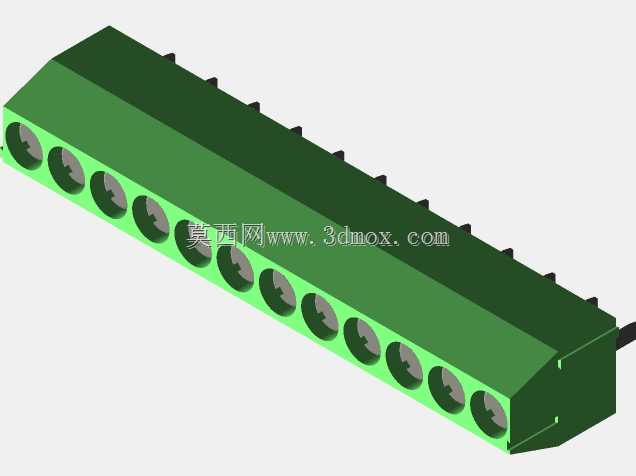

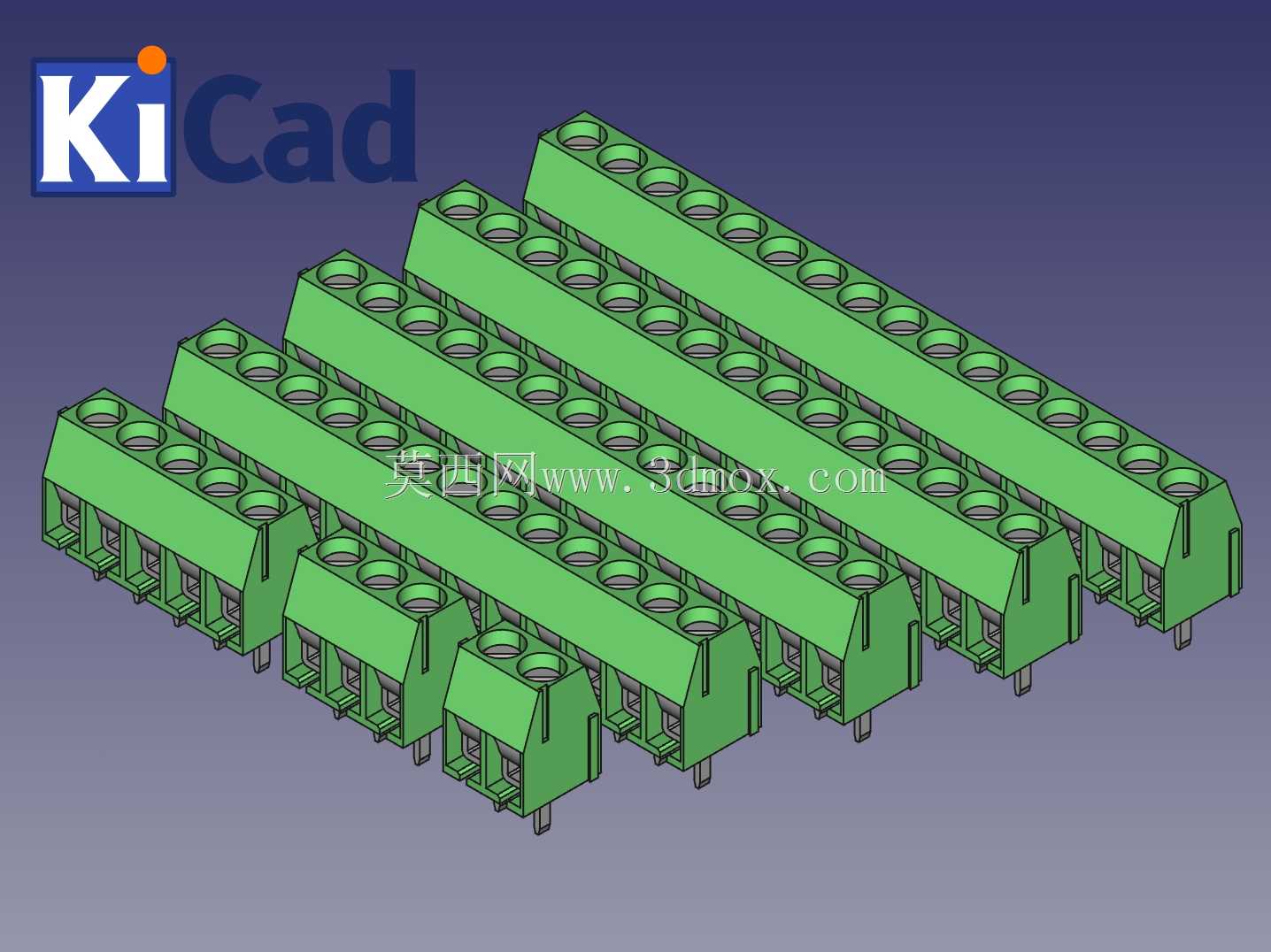

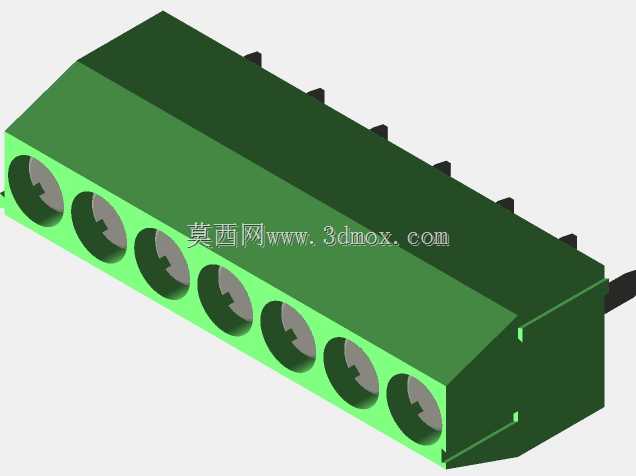

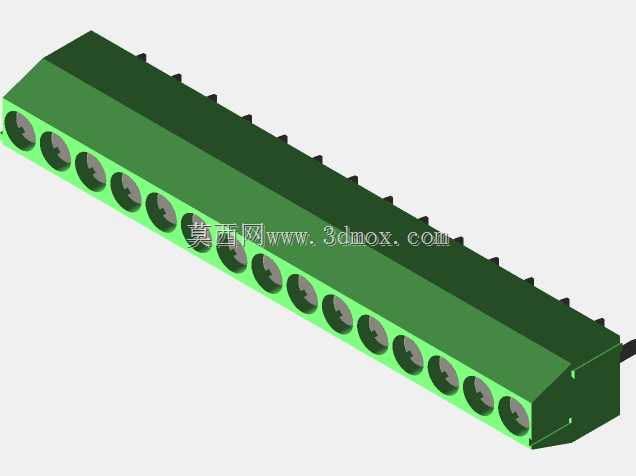

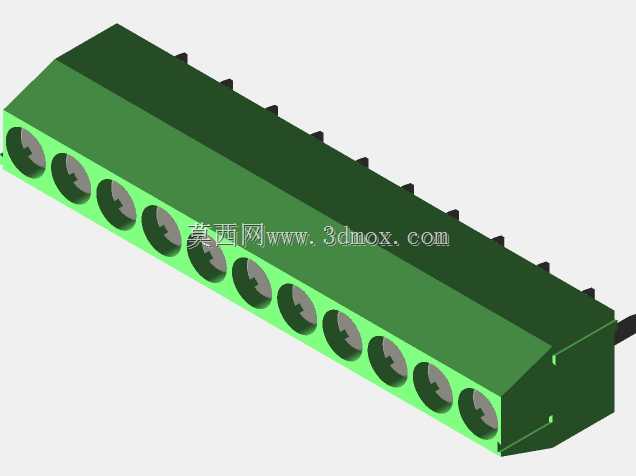

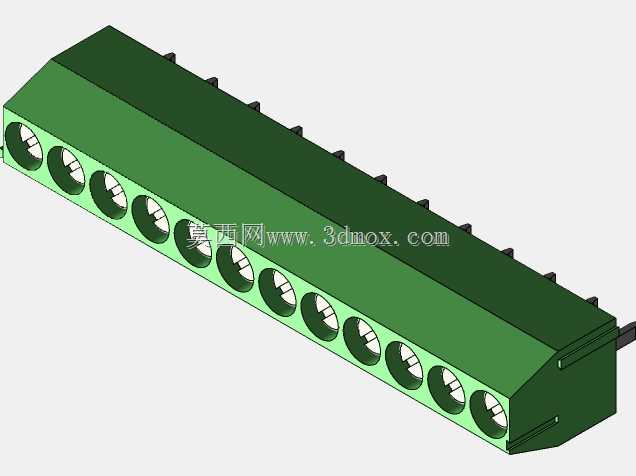

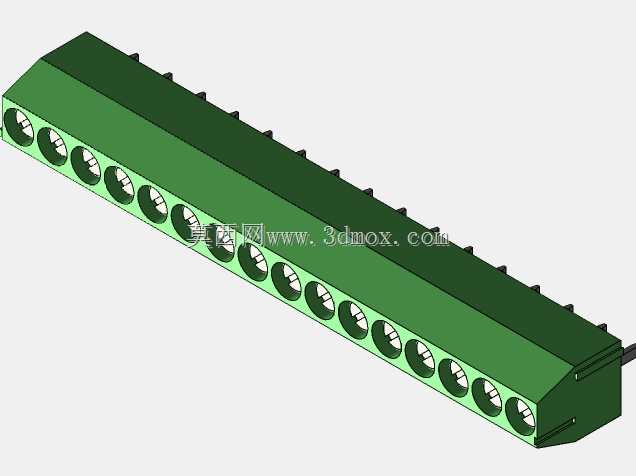

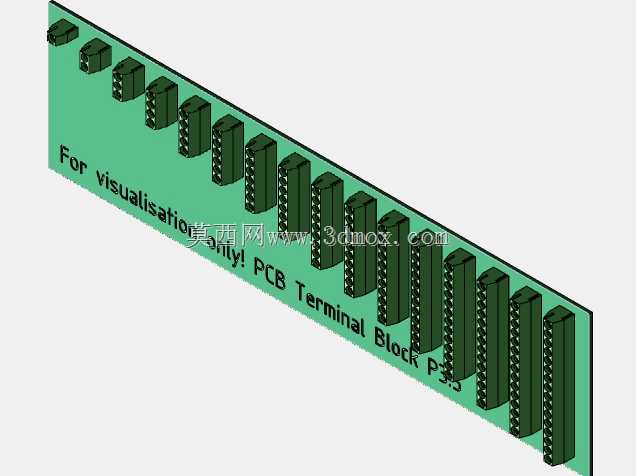

　　相邻端子之间的绝缘筋条高度做了加高处理，能有效避免焊盘间爬电、接线后导线毛刺引发的极间短路问题，底座采用直插式焊针设计，焊针长度适配1.6mm标准厚度PCB的波峰焊与回流焊工艺，焊针位置的定位凸台能在插件时卡入PCB对应定位孔，避免焊接过程中端子排偏移倾斜。整排端子采用模块化拼接结构，可根据实际需要的回路数裁剪对应长度的单元，从2位到12位甚至更多位数都能灵活组合，不用为不同通道数的板子单独开模制作端子，大幅降低小批量项目的物料备货种类。端子的绝缘外壳采用阻燃PA66材质，耐温范围覆盖-40℃到105℃，能适应常规工业现场的温湿度环境，压接螺钉采用镀锌钢材质，头部带十字槽方便螺丝刀操作，螺钉底部的压接片做了防滑齿纹，

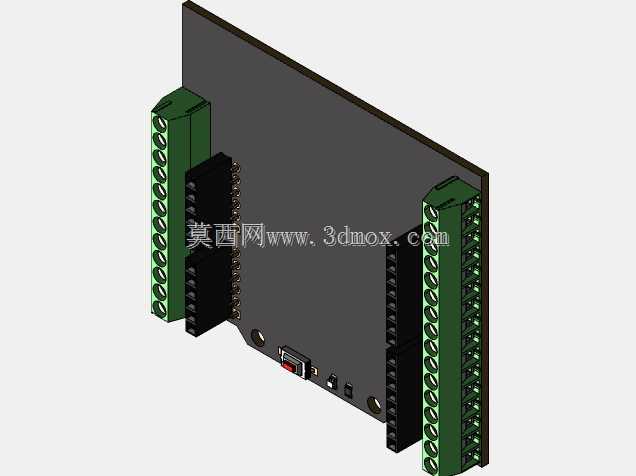

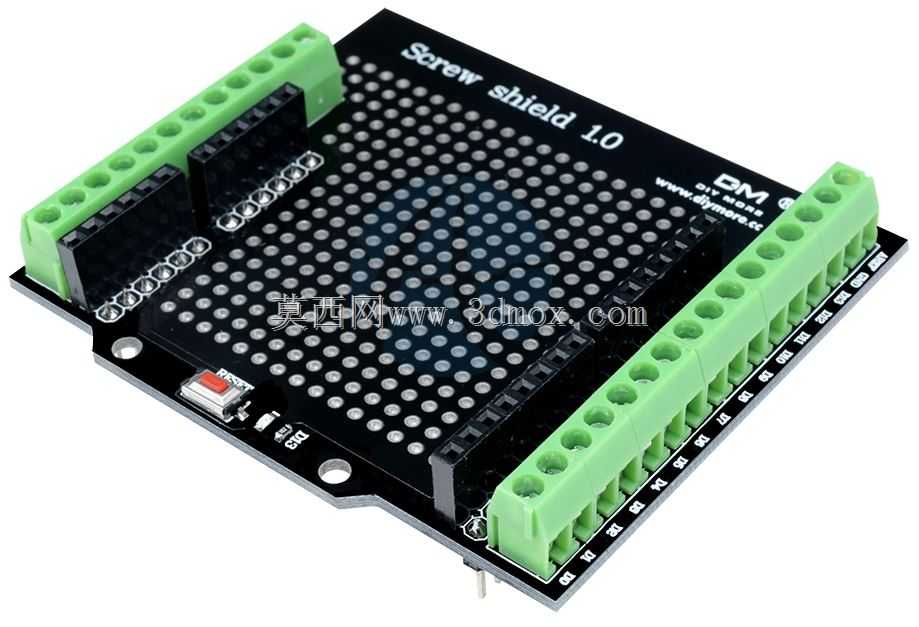

　　拧紧后能咬入导线线芯，避免设备运行过程中受振动影响出现导线松脱、接触不良的故障。安装边界上，端子排焊接到PCB后，本体高出板面的高度为10.2mm，焊针伸出PCB背面的长度为1.8mm，不会和板面对侧的贴片元件产生干涉，端子排前端的接线口朝向与板面平行，接线操作时不用倾斜导线，在设备内部空间局促的安装场景下，能减少导线弯折的应力，延长导线使用寿命。这类接线端子除了用在Arduino扩展屏蔽板上，也广泛适配小型PLC转接板、传感器信号采集板、3D打印机控制板、小型电源模块的输入输出接线场景，设计三维模型时，每一个焊针的位置度、压接螺钉的活动行程、绝缘外壳的脱模斜度都做了精准还原，导入PCB设计软件时可直接匹配封装尺寸，

　　不用反复核对安装孔位，能直接用于结构干涉检查、整机装配模拟，避免打样后出现端子和外壳、其他元件干涉的问题。做结构设计时经常会忽略接线端子的接线操作空间，这款模型也还原了端子接线口的开口尺寸、螺钉拧紧所需的螺丝刀操作空间，在做整机外壳设计时，可以提前预留出接线操作的缺口，不用等到样机装配时才发现外壳挡住接线操作的问题。端子排底部的焊盘间距严格按照3.5mm网格对齐，和通用PCB设计软件的标准网格匹配，布线时可以直接走直线连接焊盘，减少过孔使用，优化PCB布线效率。
