球形执手门锁内部装配结构三维建模

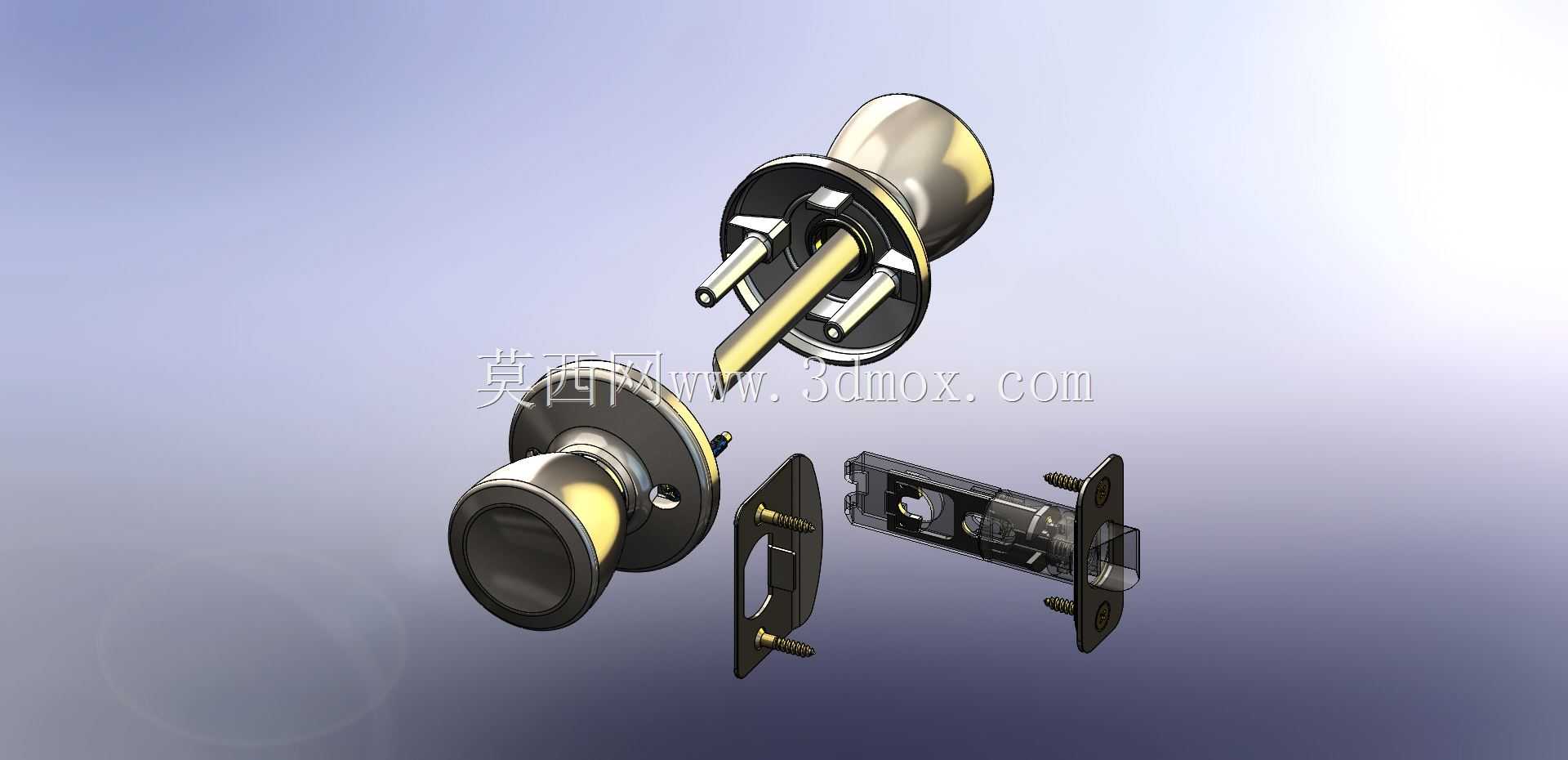

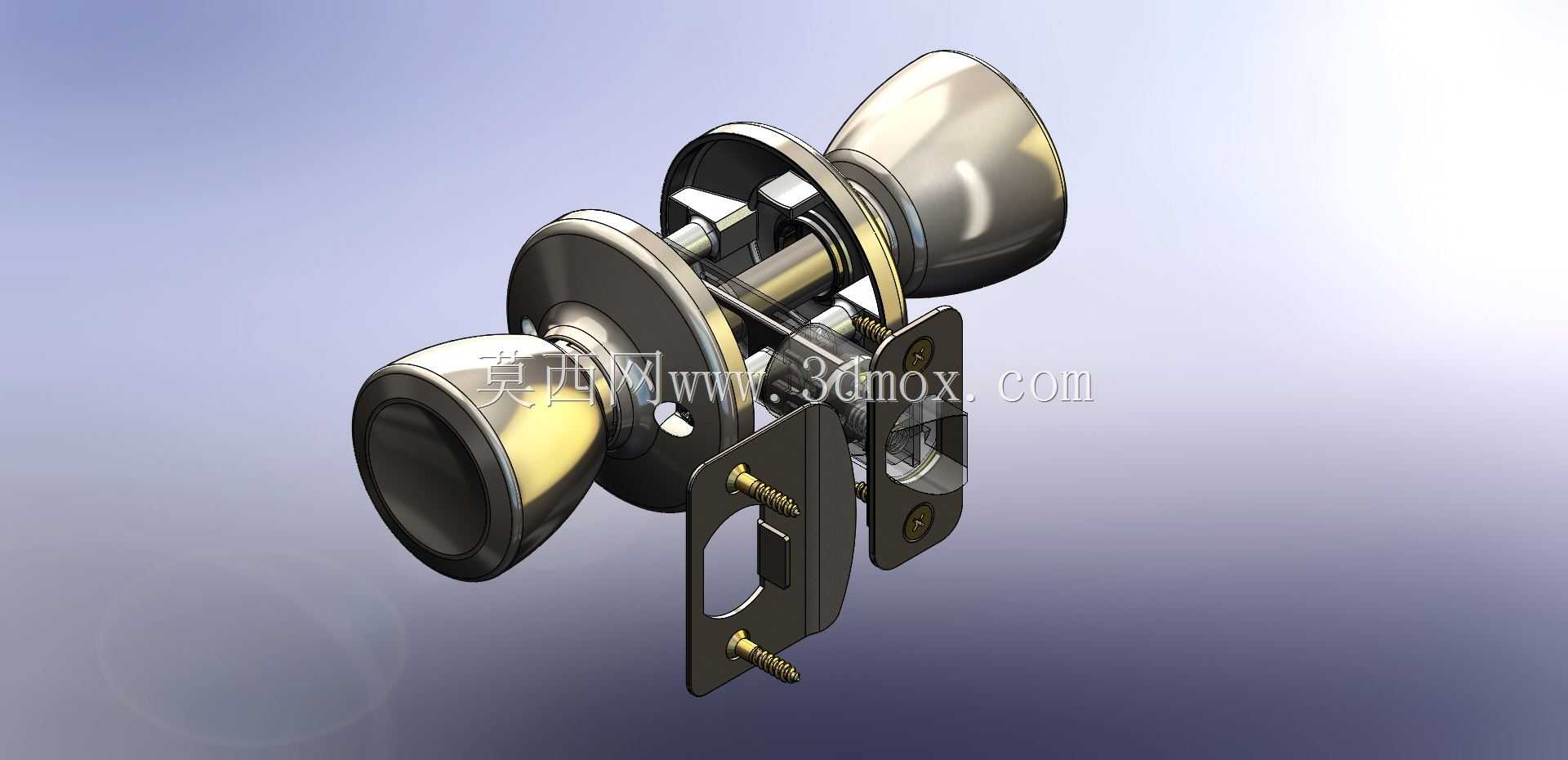

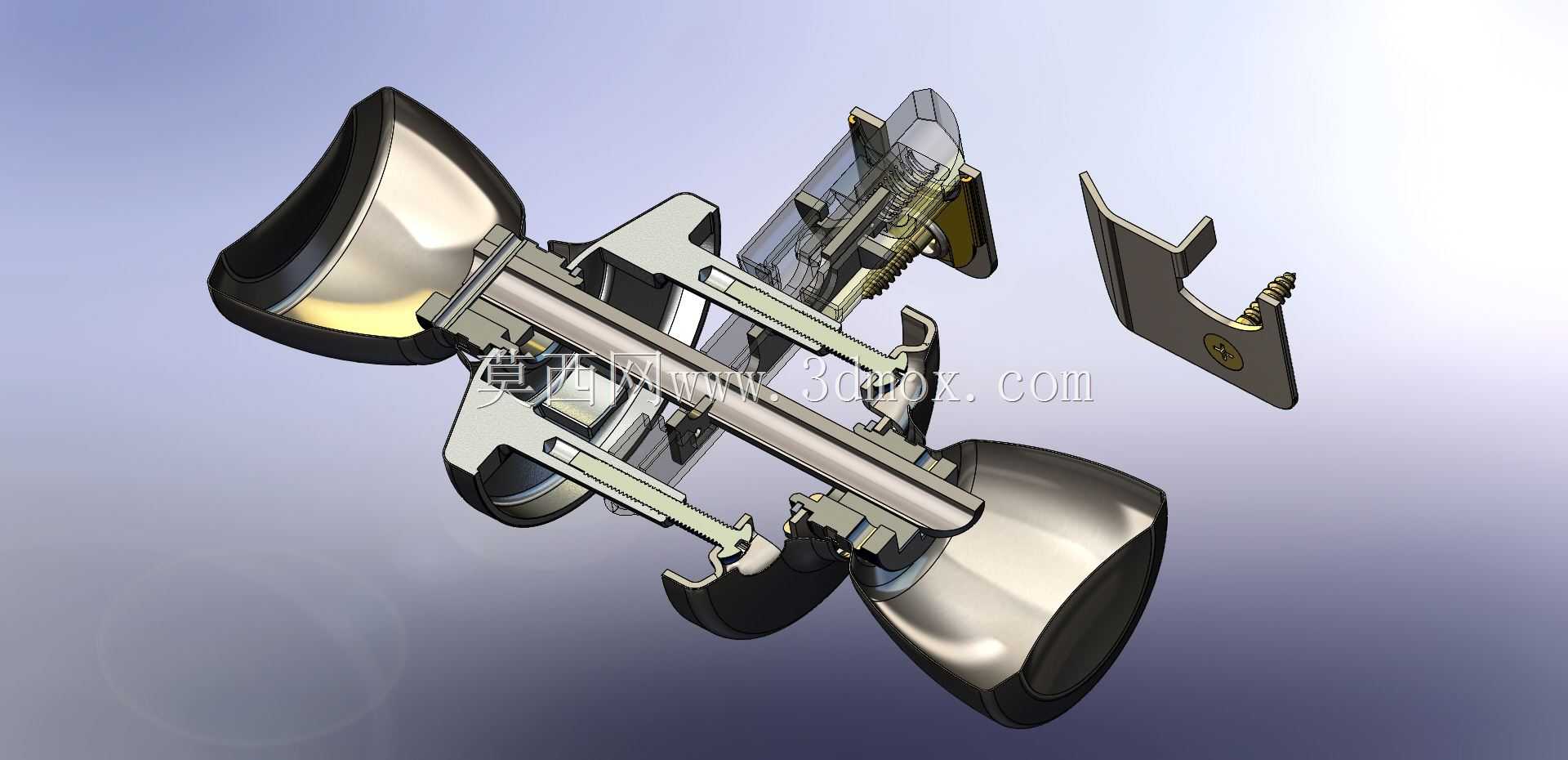

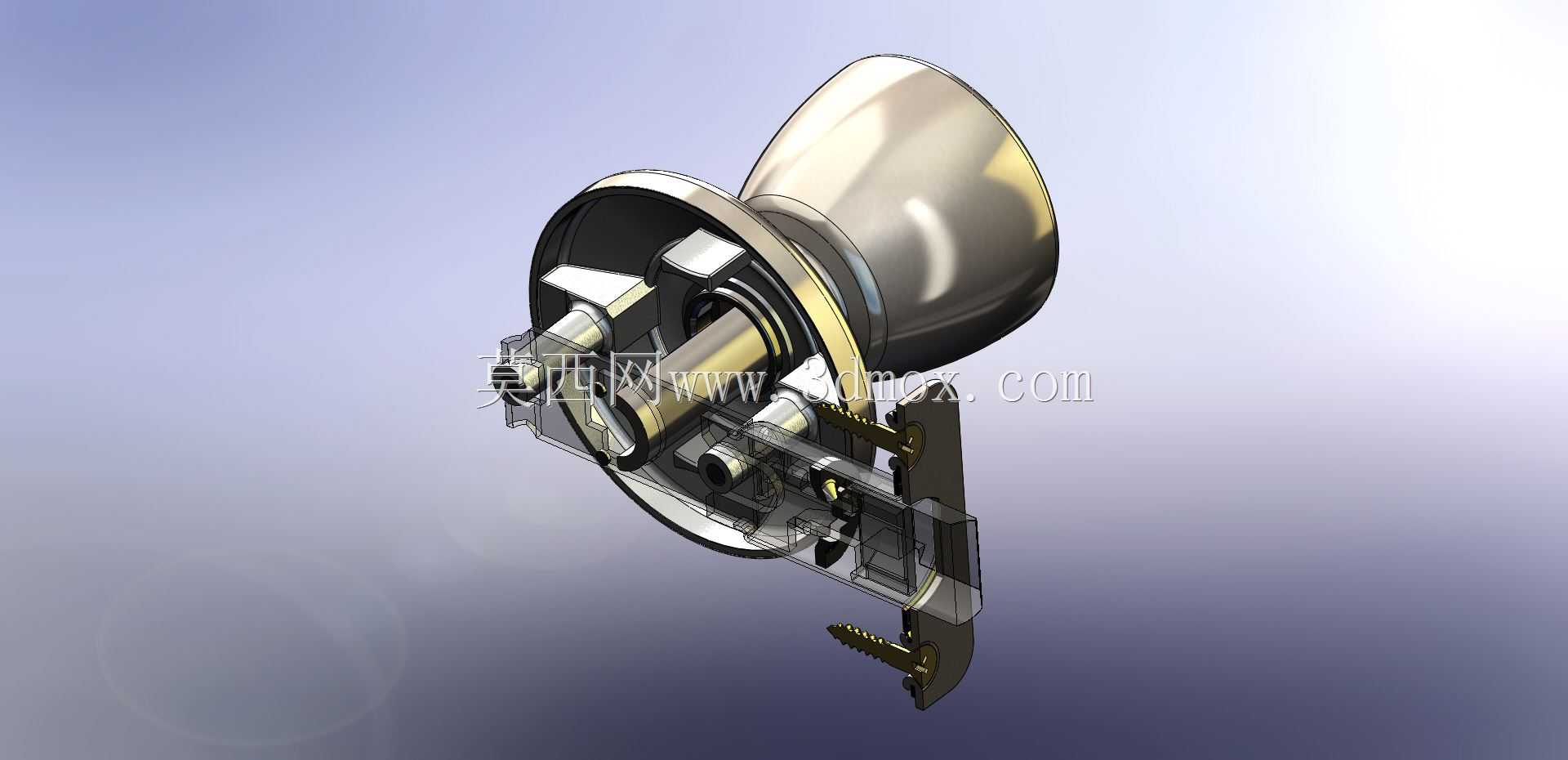

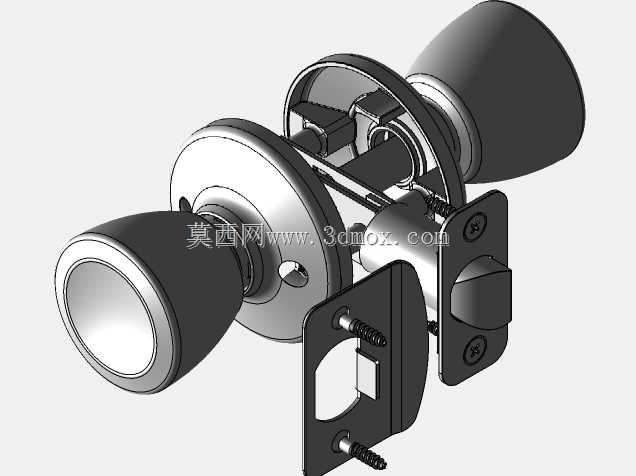

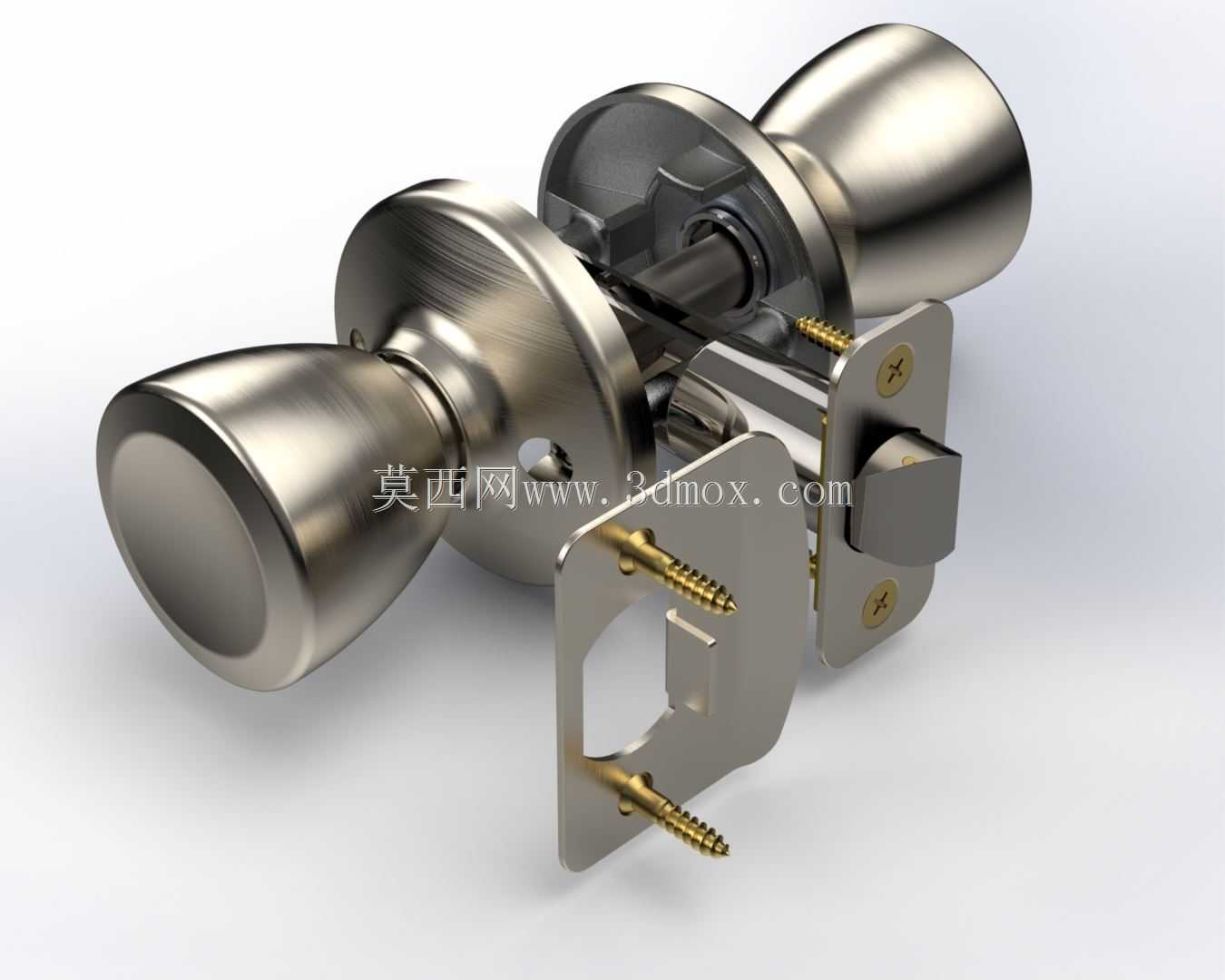

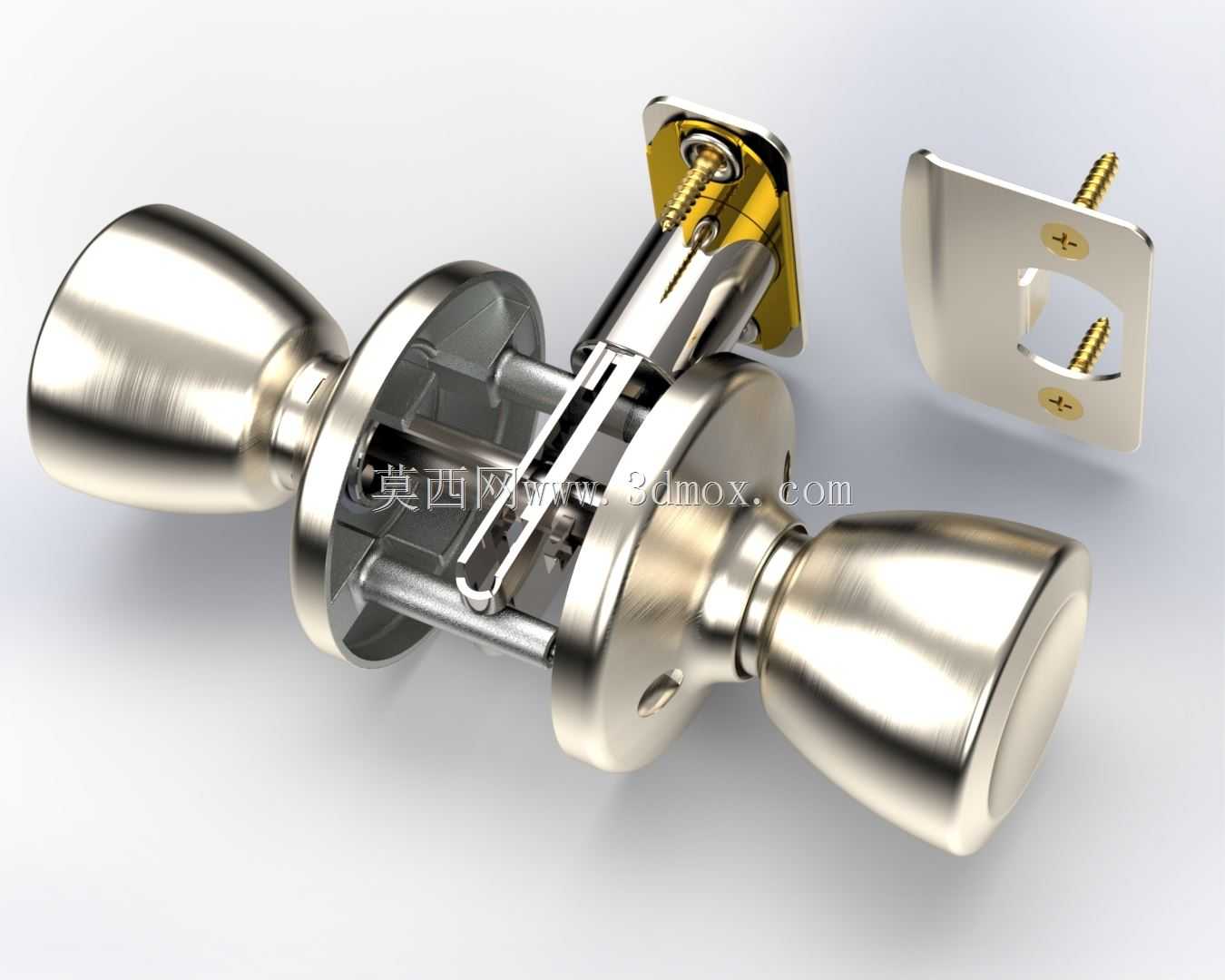

　　日常民用与商用场景里的室内平开门，大多会选用这类球形执手锁作为启闭与锁止构件，它的应用覆盖住宅室内卧室、卫生间门，也常见于办公室隔间、小型商用空间的内门，相比下压式执手锁，球形结构的外凸尺寸更小，在走廊、窄过道这类开门后通行空间有限的场景里，能减少磕碰剐蹭的概率，适配35-50mm厚度的常规室内门板，不管是木质免漆门、复合实木门还是轻质合金平开门，都能通过调整安装片的固定位置完成适配。从结构拆分来看，这套模型完整还原了锁具的全部装配层级，两端的球形执手采用拉丝金属质感的曲面造型，握持段做了微弧收腰处理，手掌贴合时的受力面均匀，转动启闭时不会出现局部硌手的问题，执手与中心传动方杆的连接位置做了防脱卡槽设计，

　　长期反复转动也不会出现执手松脱移位的情况。中间的锁体部分是整个构件的核心，斜舌采用斜面导向设计，关门时不需要额外转动执手，斜舌受门框挤压自动回缩，到位后自动弹出卡入门框锁扣盒，实现门体的临时闭合；锁舌的伸缩行程控制在12mm，既保证闭合后的卡合量足够，不会因为轻微外力就出现门体弹开的问题，也不会因为行程过大导致开门转动执手时的空行程太长，操作手感拖沓。安装固定结构的设计充分考虑了现场施工的便利性，两侧的固定片采用弯折成型的金属片结构，上面预留了自攻螺丝安装孔，不需要在门板内部预埋螺母，直接用配套的自攻螺丝就能从门板两侧将锁体夹紧固定，对现场安装的开孔精度容忍度较高，即使门板上的开孔存在1-2mm的位置偏差，

　　也能通过固定片的微调余量完成装配，不会出现锁体卡滞、执手转动不顺滑的问题。设计这套结构时，首先要确定的是中心传动方杆的截面尺寸与配合公差，方杆与两侧执手的连接采用间隙配合，单边间隙控制在0.1mm以内，既保证装配时能顺利插入，也不会因为间隙过大导致执手转动时出现旷量，长期使用产生异响。其次是锁体内部的弹簧复位结构，斜舌的复位弹簧刚度经过匹配，转动执手时的扭力控制在3-5N·m，成年人包括年龄稍大的儿童都能轻松转动，不会出现拧不动的情况，同时弹簧的预压缩量经过计算，保证斜舌弹出后有足够的顶紧力，门体闭合后不会因为风吹或者轻微震动就出现异响。球形执手的外形曲面采用连续G2曲率过渡，没有尖锐的棱角，表面做拉丝处理后不容易残留指纹和污渍，

　　日常清洁只需要用干布擦拭即可，维护成本很低。安装边界方面，需要在门板侧边距离地面900-1000mm的常规执手高度位置，开直径54mm的圆形通孔用于穿入锁体主体，同时在门板侧边对应锁舌的位置开25mm宽、16mm深的槽位用于嵌入锁舌盒，门框上对应的锁扣片安装位置，需要和锁舌的中心高度完全对齐，锁扣盒的深度不小于15mm，保证斜舌能完全伸入，避免出现门体关不严的情况。整个结构的所有活动部件都做了运动干涉检查，执手转动0-60度的全程范围内，锁舌能完全回缩到锁体内部，不会和固定片、门板开孔壁发生剐蹭，装配顺序遵循从内到外的逻辑，先将锁体主体穿入门板开孔，固定好侧边的锁舌盒，再依次装入两侧执手，拧紧固定螺丝，最后扣上执手端部的装饰盖，整个装配过程不需要特殊工装，普通用户参照安装说明就能自行完成更换。这类锁具的设计不需要复杂的精密加工工艺，大部分构件采用冲压、压铸工艺就能成型，生产成本可控，适合大批量量产，同时结构可靠性高，正常使用场景下的开合寿命能达到十万次以上，完全能满足民用场景的使用需求。
