重型滚珠轴承合页结构设计

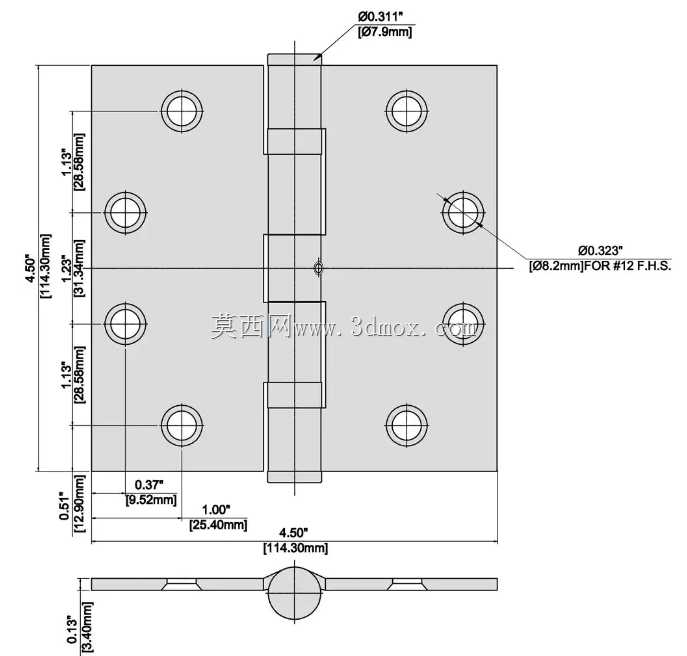

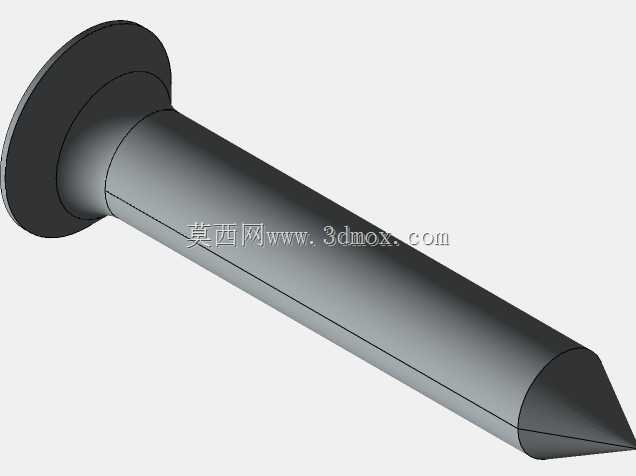

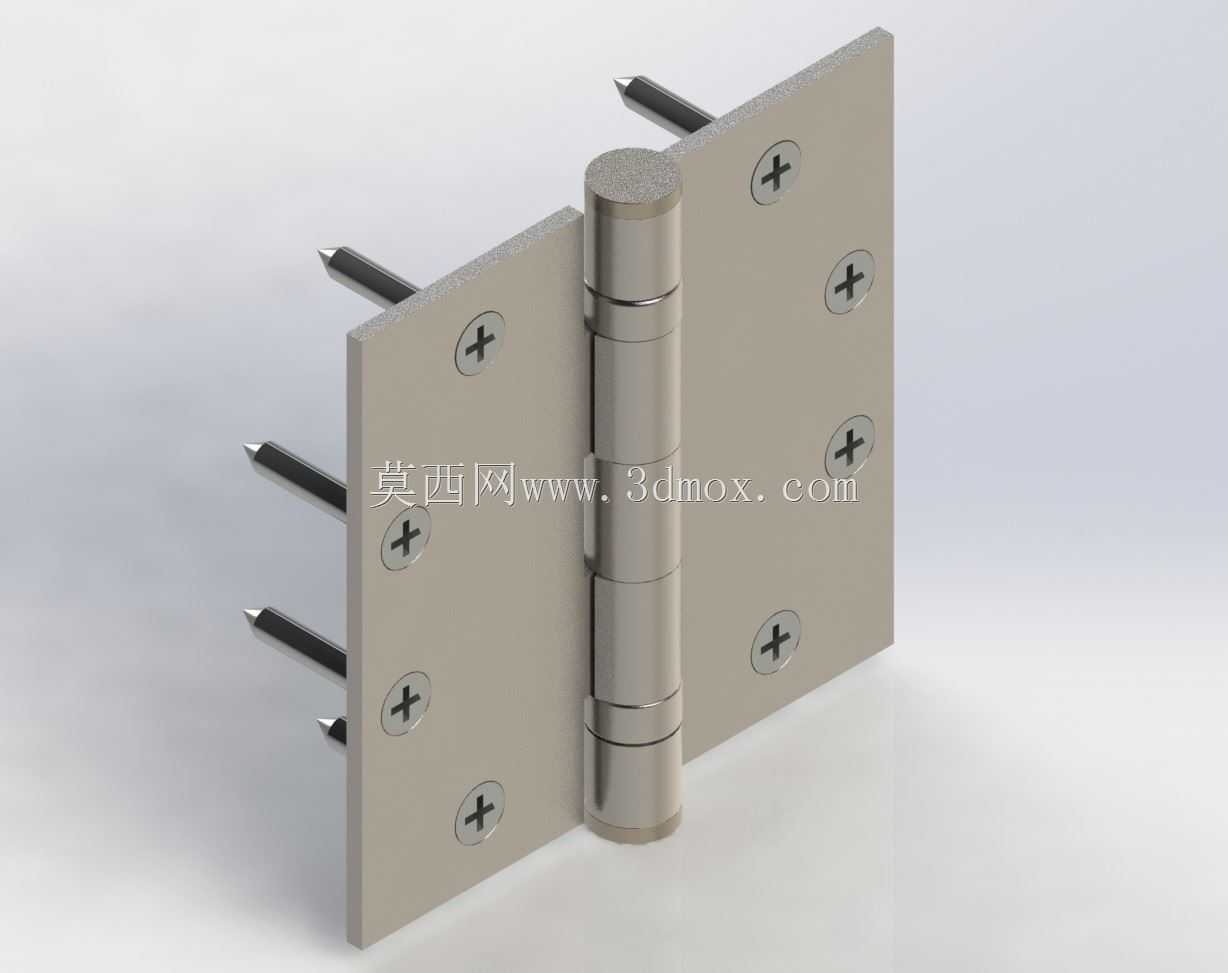

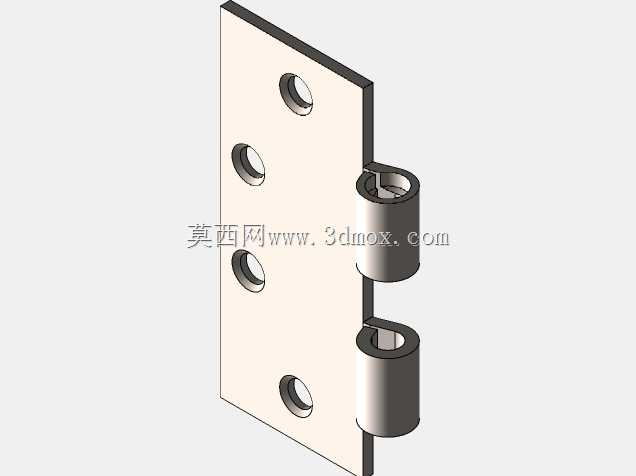

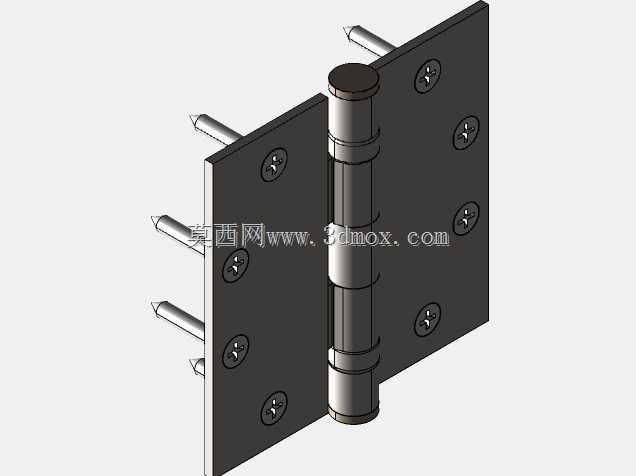

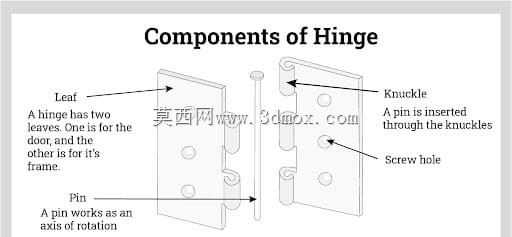

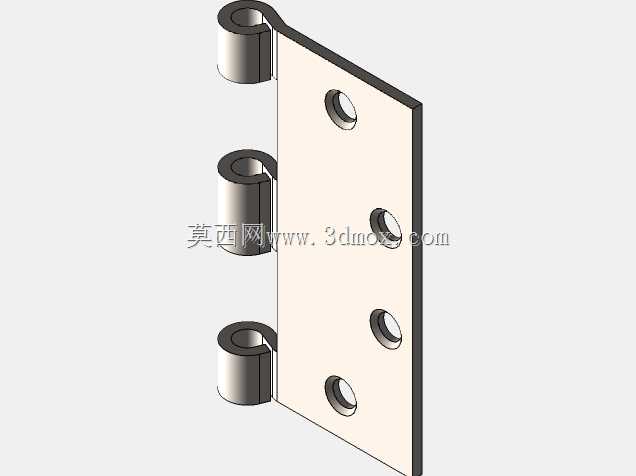

　　在大型公共建筑门扇、重型实木入户门、工业设备舱门以及大尺寸家具柜体的连接场景中，普通合页往往会因为长期承重出现转轴磨损、门扇下垂、开关卡顿异响等问题，这款带滚珠轴承结构的重型合页正是针对这类重载开合场景开发的连接构件。从实际安装适配性来看，这款合页的两片页板分别对应门扇与门框的安装面，页板上预留的沉头螺丝孔位做了等距排布，单页板设置多组固定孔，安装时可搭配对应规格的钢制沉头自攻螺丝或机丝，保证页板与安装基面的贴合度，避免长期受力后出现螺丝松动、页板翘曲的问题；页板一侧延伸出的不可拆卸引脚，在安装时可直接嵌入门扇或门框的预钻孔内，相比无引脚的普通合页，额外提供了抗剪切的受力支撑点，即使门扇受到横向冲击载荷，也不会出现合页整体从安装面脱出的情况，大幅提升了连接结构的安全冗余。

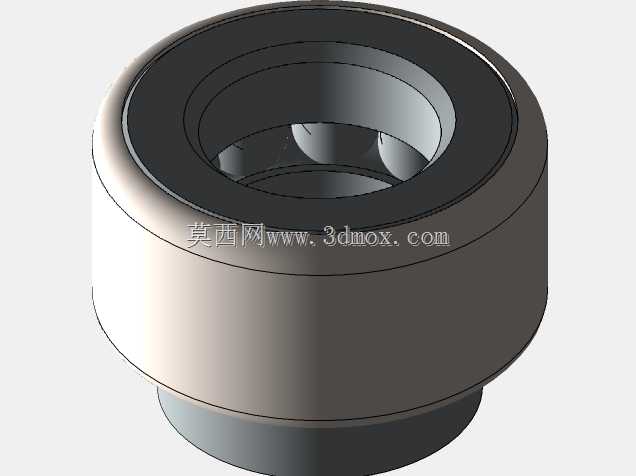

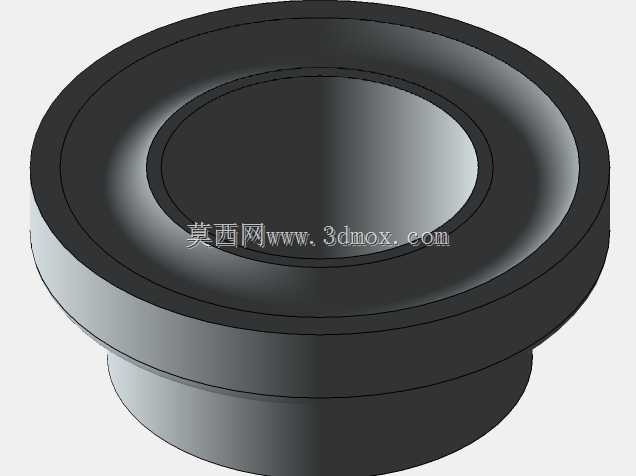

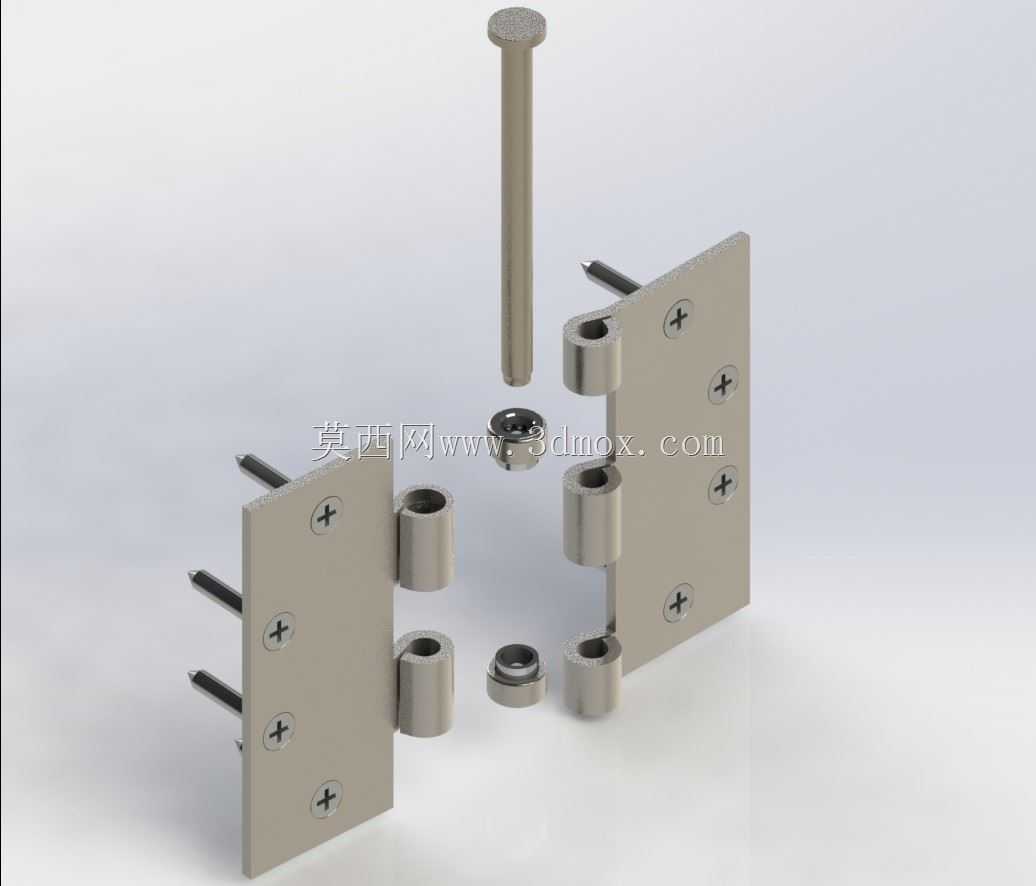

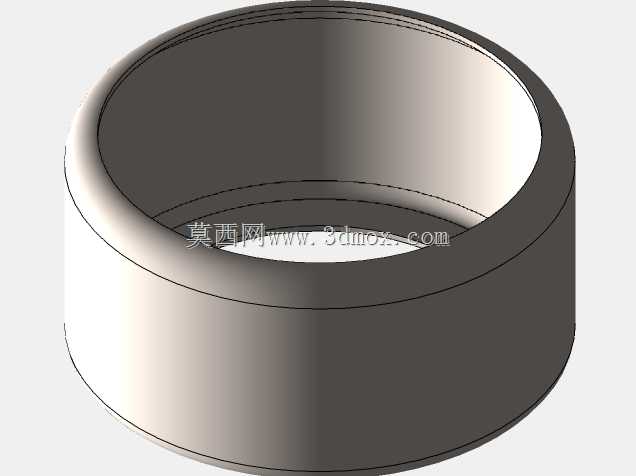

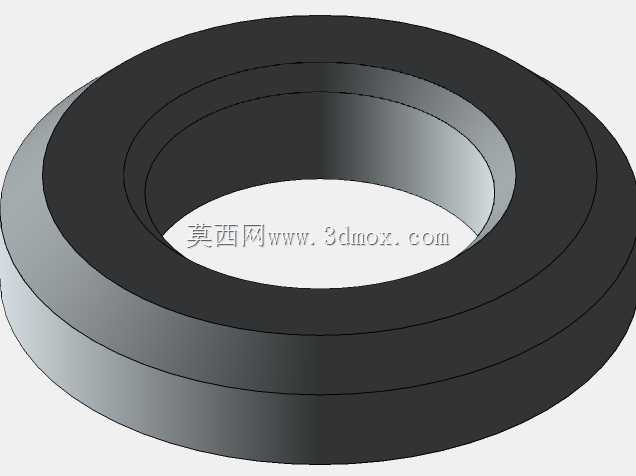

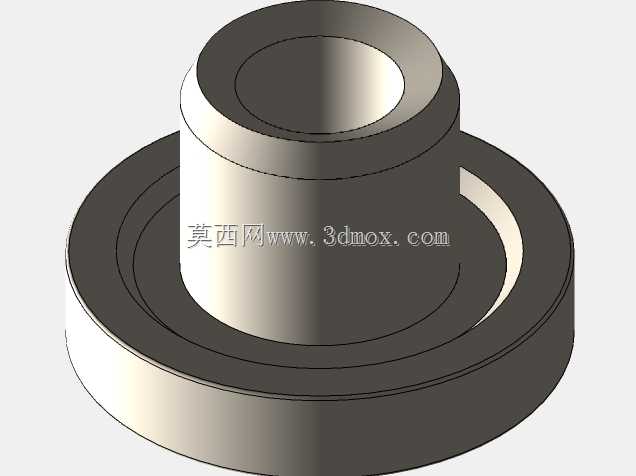

　　核心的转轴部分采用了多段式滚珠轴承嵌套结构，区别于普通合页的轴套直接摩擦形式，转轴的分段位置嵌入了精密滚珠组，将开合过程中的滑动摩擦转化为滚动摩擦，即使承载几十公斤的重型门扇，开关过程也能保持顺畅无阻滞，不会出现普通合页使用一段时间后因为轴套磨损产生的异响、卡顿问题，同时滚珠结构的受力分布更均匀，长期承重下转轴的形变量更小，能有效避免门扇下垂错位的问题，降低后期门扇调试维护的频率。从结构设计的细节考量，页板边缘做了小圆角钝化处理，避免安装和使用过程中划伤施工人员或用户，转轴的上下端做了封边处理，防止灰尘、水汽进入轴承内部造成滚珠锈蚀卡滞，适配室内外多种安装环境，即使在厨卫这类高湿度区域，或者有一定防腐要求的户外门体上使用，也能保持长期稳定的开合性能。

　　在三维建模过程中，这款合页的参数化设计逻辑也值得结构从业者参考：所有孔位间距、页板厚度、转轴直径、引脚长度都做了全局变量关联，当需要适配不同厚度、不同重量的门扇调整合页尺寸时，只需要修改对应全局参数，所有关联的特征会自动更新，不需要逐个调整草图尺寸，能大幅降低同系列不同规格合页的建模效率，同时避免手动改尺寸出现的孔位错位、转轴与页板同轴度偏差等问题。建模时需要特别注意转轴与页板的配合间隙，滚珠轴承的装配位要预留合理的公差带，既不能间隙过大导致转轴晃动，也不能间隙过小造成装配干涉，页板上的沉头孔深度要匹配对应螺丝的头部尺寸，保证螺丝安装后头部与页板表面齐平，不会突出影响门扇与门框的贴合。

　　从实际选型角度来说，这类重型滚珠轴承合页的选型需要匹配门扇的重量、厚度以及安装基面的材质，单组合页的承重冗余要达到门扇总重量的1.5倍以上，大尺寸门扇需要根据高度均匀布置3组及以上的合页，分散单个合页的受力载荷；安装时要保证所有合页的转轴处于同一条垂直线上，避免出现别劲的情况，影响开合手感和使用寿命。相比普通合页，这款带滚珠轴承的结构虽然成本略高，但全生命周期内的维护成本更低，开合体验更好，在中高端家装、商用建筑以及工业设备领域的应用占比正在逐年提升。
