立式混合过滤罐体工业设备结构

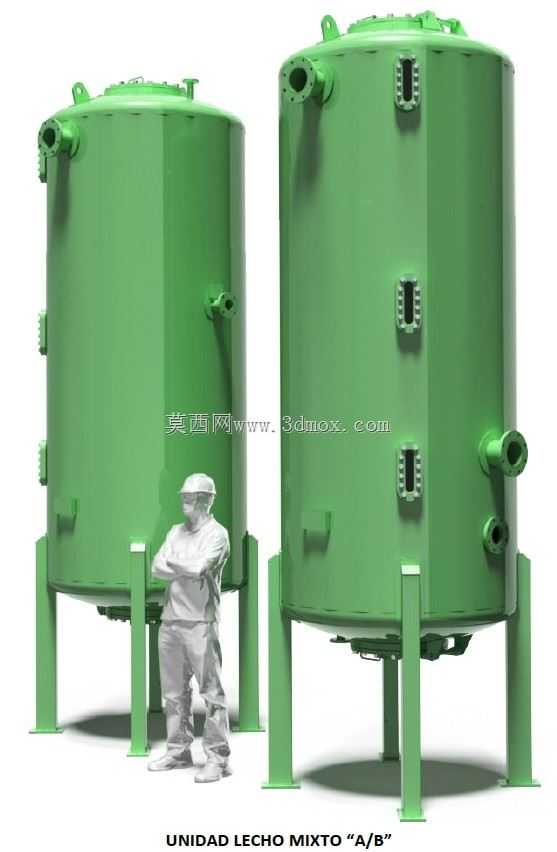

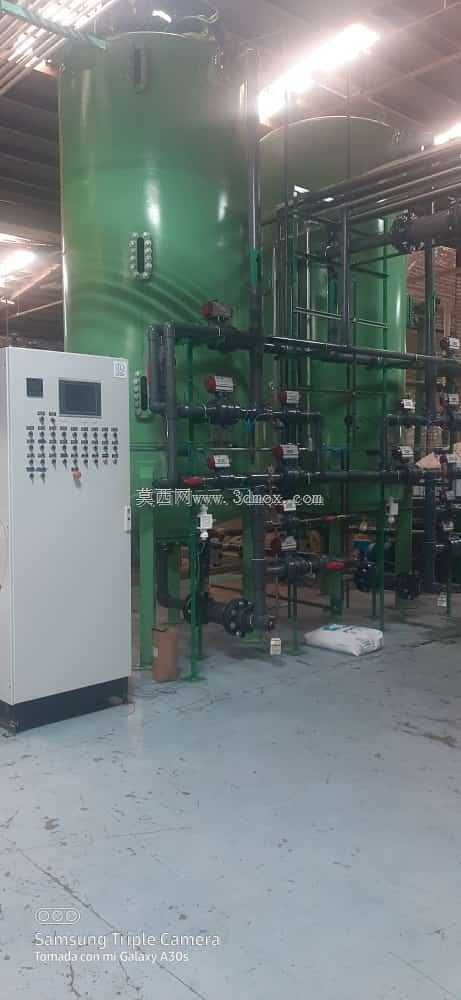

　　这类立式混合过滤罐体，常应用在化工原液预处理、工业循环水旁滤、食品料液粗滤工段，承担介质混合与杂质截留的双重功能，现场安装时多布置在车间工艺段的中层平台或室外罐区基础上，支腿直接与预埋钢板焊接固定，安装前需核对罐体中心距周边管线、操作通道的预留距离，避免后期接管、检修时出现操作空间不足的问题。从结构设计来看，罐体采用立式圆筒形承压结构，上下封头采用标准椭圆封头形式，相比平封头能更好分散内部介质压力，降低壁厚冗余量，筒身外侧均匀分布的接管分别对应进料、出料、排气、排污、仪表安装接口，不同口径的接管位置经过排布优化，避免外接阀门、管线时出现干涉，侧面的三个方形快开结构是滤料装填、内部滤元检修的人孔与手孔，

　　无需拆卸顶部封头即可完成内部滤件更换，大幅缩短日常维护的停机时间。罐体底部采用四根均布的支腿支撑，支腿与筒身连接处焊接加强垫板，分散罐体满载时的承重应力，避免筒身局部应力集中导致变形，支腿底部预留地脚螺栓孔，可适配不同厚度的混凝土地面基础安装。设计这类罐体时，首先要根据处理介质的流量、过滤精度要求确定筒身直径与直筒段高度，保证内部有足够的滤层装填空间与混合停留时间，筒身壁厚根据工作压力、介质腐蚀裕量计算选取，所有接管的伸出长度统一控制在150-200mm区间，方便法兰对接与阀门安装操作，侧面的人孔位置设置在距离操作平台1.2米左右的高度，刚好适配操作人员站立作业的操作高度，无需登高或俯身即可完成快开螺栓的拆装。

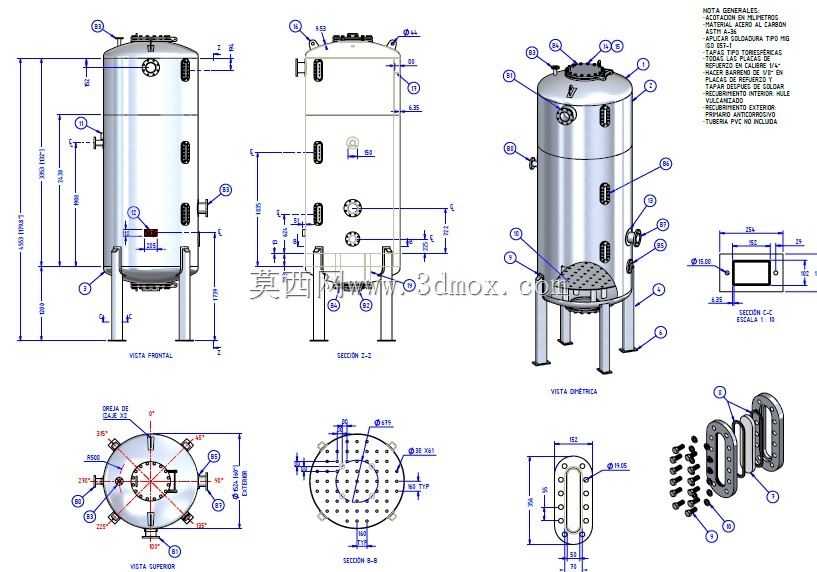

　　罐体顶部预留的吊耳结构，满足车间内行车吊装转运的需求，吊耳的焊接位置经过重心核算，吊装时罐体可保持垂直状态，避免倾斜碰撞周边设备。实际工况运行时，待处理介质从罐体上部进料口进入，先在筒身上部的混合腔与添加的药剂充分混合，之后自上而下通过内部滤层，杂质被滤层截留，澄清后的介质从下部出料口送出，运行一段时间后可通过底部排污口排出截留的杂质，配合反洗管路完成滤层再生，无需频繁拆开罐体更换滤料。建模过程中对筒身的焊缝位置、接管的相贯线结构都做了还原，支腿的倾斜角度、加强筋的排布都符合实际焊接工艺要求，可直接用于设备布置方案演示、安装指导动画制作，也可作为同类型罐体结构设计的参考模板，核对安装边界时可直接提取模型的外形尺寸，罐体总高度、

　　最大外径、支腿跨距、各接管的坐标位置都与实际工程设计参数一致，能直接导入厂区布置模型中做碰撞检查，提前发现管线、设备与土建结构的干涉问题，减少现场安装时的整改工作量。这类罐体的外部防腐涂层多采用环氧类防腐漆，模型中还原的漆面质感也与现场实际设备一致，用于方案汇报时能更直观展示设备安装后的实际效果。
