龙舌兰加工用板框式压滤设备结构

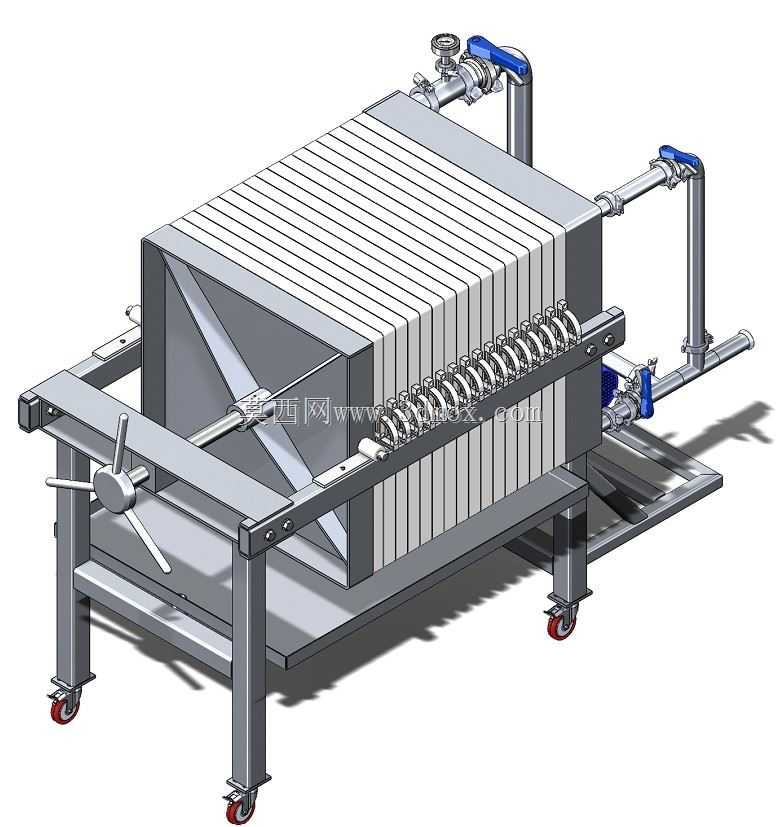

　　这套板框压滤结构的设计，最初是针对龙舌兰原料加工环节的固液分离需求做的适配，在龙舌兰酒生产的原料处理工段，破碎后的龙舌兰浆料需要完成粗纤维渣和汁液的快速分离，常规的离心分离设备对高纤维含量的浆料处理效率偏低，滤网易被长纤维堵塞，而板框压滤的结构形式刚好能适配这类高固含、高纤维物料的过滤作业。从实际应用场景来看，该设备除了龙舌兰加工场景，也可适配食品加工领域其他果蔬汁压榨、发酵醪液分离的工况，带脚轮的移动式机架设计，能满足小型加工车间多工位转场使用的需求，不需要做固定地基安装，对生产场地的适配性更强。设备的核心过滤单元采用交替排列的滤板与滤框结构，滤板表面做了导流槽设计，能引导滤液快速汇流到侧边的排液管路，进料端设置的硬密封球阀组，

　　可分别控制进料、反吹、排空的管路通断，压紧机构采用手动螺旋压紧结构，相比液压压紧结构成本更低，维护难度更小，适合小型加工场景的低频次压滤作业，压紧手轮的力臂做了加长设计，单人操作即可达到滤板密封所需的压紧力，不需要额外辅助工具。设计过程中首先确定了滤板的堆叠数量与单块滤板的过滤面积，结合龙舌兰浆料的滤饼成型厚度，将滤框的容渣厚度控制在适配纤维类物料的区间，避免容渣空间过小导致频繁开板除渣，也防止容渣过厚导致滤板中部受力过大出现密封面渗漏。机架部分采用方管焊接结构，底部设置了交叉加强筋，抵消滤板堆叠压紧后产生的横向张力，防止机架长期受力出现变形，支腿底部的脚轮采用带刹车的万向轮与定向轮组合，移动时可灵活转向，

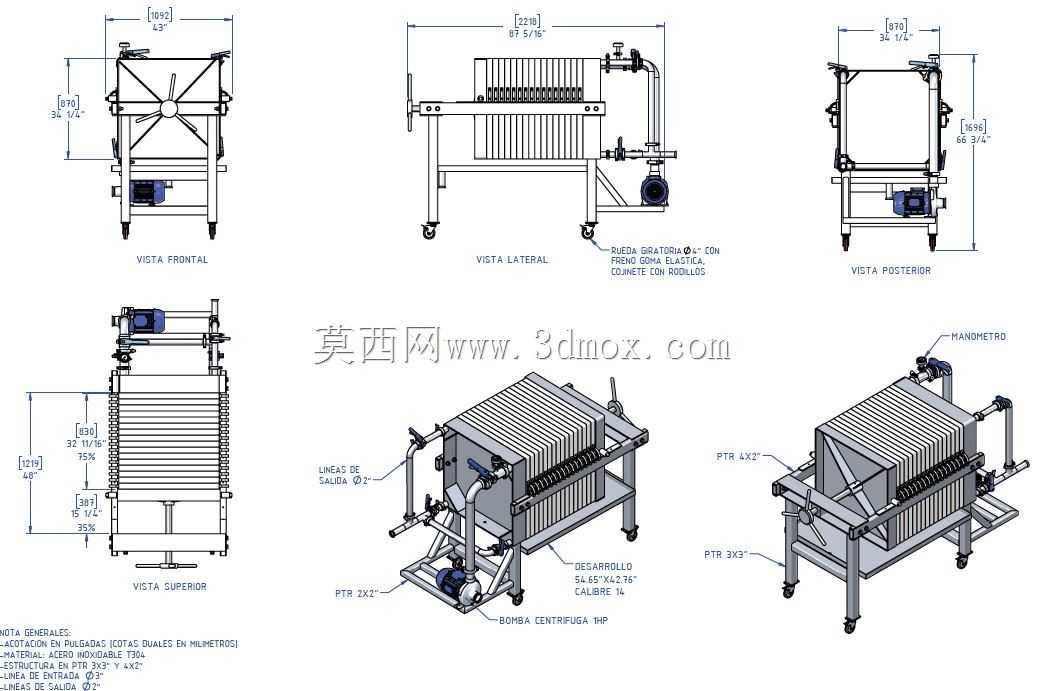

　　到位后踩下刹车即可固定设备位置，不需要额外的地脚固定。管路部分采用侧置式布局，所有进料、出液、进气反吹的管路都布置在设备的同一侧，方便操作人员集中操作阀门，管路连接采用法兰快装结构，后期更换密封件或者清理管路时不需要整体拆卸管路，维护效率更高。从安装边界来看，设备的整体宽度控制在常规车间通道的通行宽度以内，长度方向预留了开板除渣所需的操作空间，压紧手轮的操作侧预留了足够的站立操作空间，顶部的管路最高点没有超出常规车间的低位管线高度，不需要对车间现有布局做大幅调整即可进场安装。滤板的压紧行程做了限位设计，当压紧到位后限位块会贴合机架端面，避免过度压紧导致滤板碎裂，滤板之间的密封采用平面橡胶密封，密封面的粗糙度做了严格控制，

　　保证1MPa以内的进料压力下不会出现侧边喷料的问题。出液方式采用明流出液，每块滤板的滤液都可通过独立的出液嘴排出，操作人员可直观观察每块滤板的过滤状态，当某块滤板出现滤液浑浊时，可快速判断对应的滤布是否出现破损，及时停机更换，避免整批滤液被滤渣污染。设备底部设置了接液托盘，开板卸渣时滴落的残液可通过托盘汇集排出，不会污染车间地面，托盘采用倾斜式设计，残液可自动流到排液口，不需要人工频繁清理积液。针对龙舌兰浆料的特性，进料口的口径做了加大处理，避免长纤维物料在进料口处搭桥堵塞，进料管路的转弯处都采用大半径弯头，减少物料输送的阻力，降低进料泵的负载要求。整套结构的受力点都做了应力校核，机架焊接后做了去应力处理，避免长期使用后出现焊接部位开裂的问题，所有与物料接触的金属部件都采用食品级适配的表面处理方式，符合食品加工场景的卫生要求，不会对加工的龙舌兰汁液造成异味或者杂质污染。
