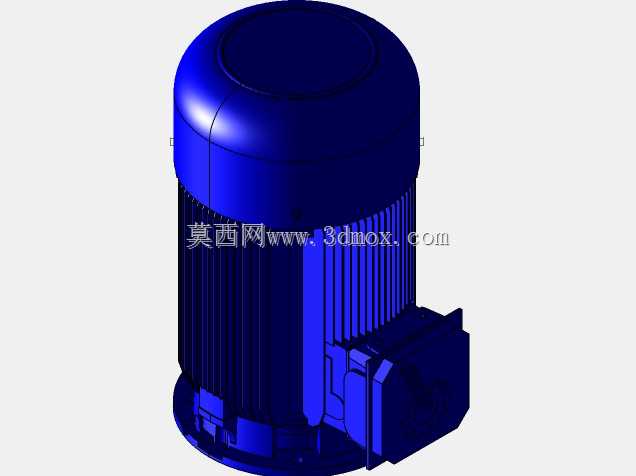

25HP三相异步工业驱动电机结构

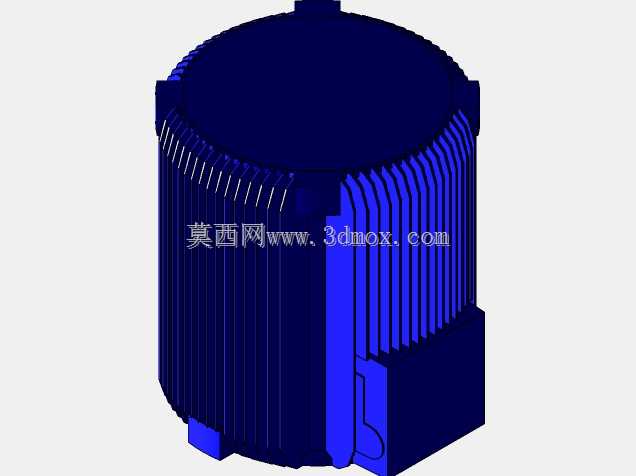

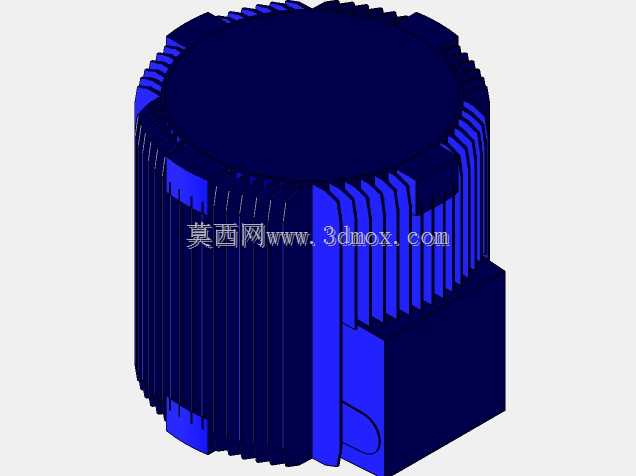

　　这款25HP功率等级的三相交流电机，核心适配普通车床这类金属切削设备的主传动驱动需求，在机床加工场景中，需要为主轴系统提供稳定的转速输出与足够的扭矩储备，匹配1780r/min的额定转速，可通过主轴箱的齿轮变速组合，覆盖不同材质工件车削加工所需的切削线速度范围，不管是碳钢件的粗车大进给切削，还是有色金属件的精车高速加工，都能维持输出扭矩的平稳性，避免因负载波动出现转速掉差过大影响加工表面质量的问题。从结构设计来看，机壳采用轴向分布的散热筋结构，这种散热筋的排布方向顺着电机运行时自带的冷却风流向设置，能最大化增加散热面积，在40℃的环境温度下持续满负载运行时，可将定子绕组的温升控制在绝缘等级允许的范围内，

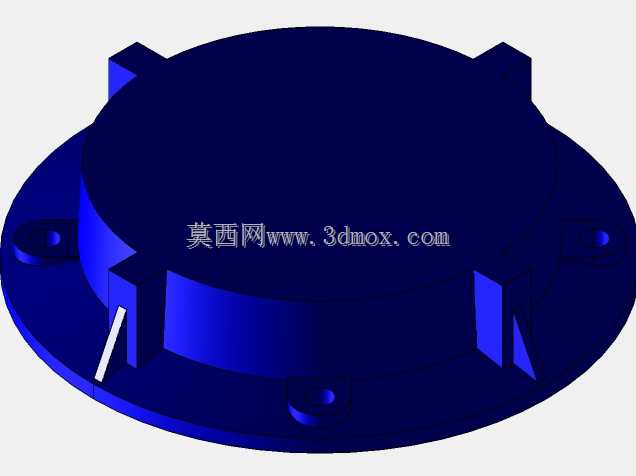

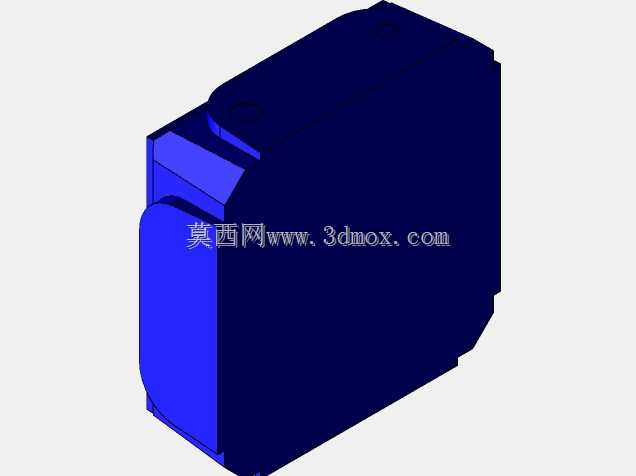

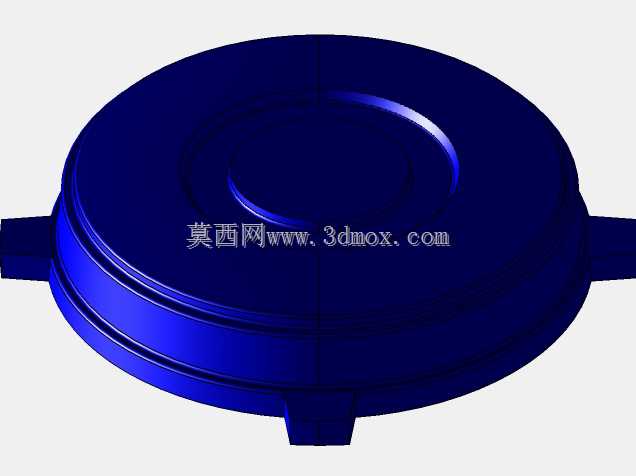

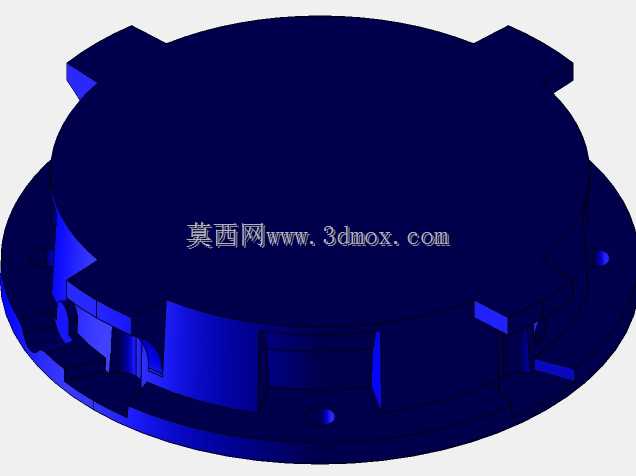

　　避免长期高温运行导致绝缘老化加速，缩短设备使用寿命。机壳的安装基准面做了精加工处理，与机床床身的安装座配合时，能保证电机轴与主轴箱输入轴的同轴度公差控制在合理区间，减少联轴器的偏磨损耗，降低传动过程中的振动与噪音。接线盒设置在机壳侧方的独立腔体位置，腔体做了密封结构处理，可适配车间多切削液、多金属粉尘的加工环境，避免异物进入接线腔造成接线端子短路，接线腔内部预留了足够的接线操作空间，方便现场安装时的电源线缆接入与接地端子连接，接地端子的位置做了明显的标识，符合电气安全规范的要求。电机的前后端盖采用与机壳同材质的铸铁结构，轴承室的加工精度满足深沟球轴承的装配公差要求，可承受传动过程中产生的径向载荷，在皮带传动或者直连传动的安装形式下，

　　都能保证转子的回转精度，避免转子扫膛问题的出现。从安装边界尺寸来看，机壳的外径尺寸适配CA6140车床原电机安装位的空间预留，安装孔的孔距与原安装座的孔位完全匹配，现场替换安装时不需要额外加工安装座，也不需要调整传动带的张紧机构位置，可直接完成装配对接。端盖的伸出轴长度与直径匹配标准联轴器或者皮带轮的安装尺寸，轴伸端的键槽尺寸符合通用传动件的配合标准，不需要二次加工即可完成传动部件的装配。在功能特性上，这款电机支持230V/460V双电压切换，适配不同车间的供电电压等级，60Hz的额定频率可匹配对应供电制式的工业场景，绕组的绝缘处理采用浸漆工艺，可承受一定范围内的短时过载冲击，在机床进行重切削工序出现瞬时负载升高时，

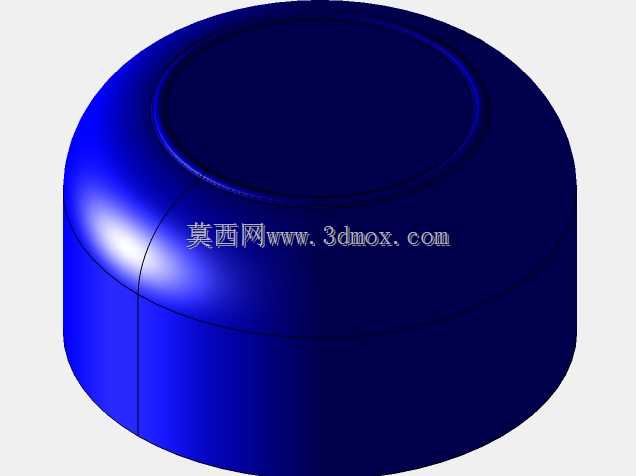

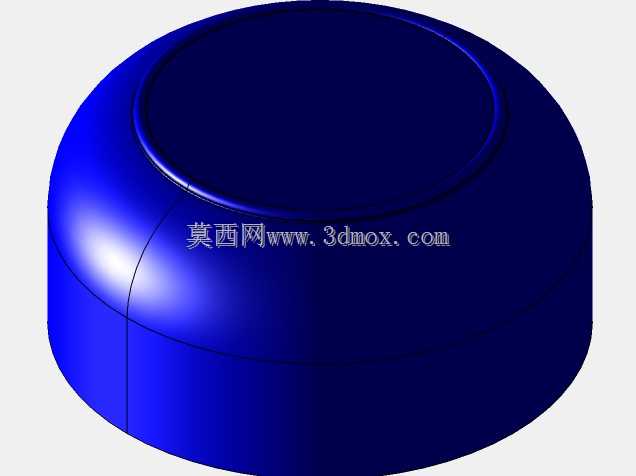

　　不会触发过载保护停机，保证加工工序的连续性。电机的风罩采用钢板冲压成型结构，既可以保护尾部的冷却风扇不被异物磕碰损坏，又能引导冷却风沿着散热筋轴向流动，带走电机运行产生的热量，风罩的通风孔做了合理的孔径设计，既能保证通风量，又能防止较大的金属切屑进入风罩内部打坏风扇叶片。在实际选型适配过程中，除了普通车床的主传动应用，这款电机也可适配其他需要中等功率动力输入的工业设备，比如小型输送设备、通用机床的进给机构辅助驱动、小型风机水泵类负载的驱动，只要安装尺寸匹配、负载功率与转速要求在额定参数范围内，都可以进行适配应用。建模过程中对散热筋的细节做了完整还原，每一条散热筋的拔模角度、圆角过渡都按照实际铸造工艺要求进行设计，没有出现工艺无法实现的尖角或者壁厚突变结构，机壳与端盖的连接螺栓孔位置、沉孔深度都符合实际装配要求，接线盒的腔体结构、端子安装位也做了1:1的还原，可直接用于设备布局的干涉检查、安装模拟，也可作为机床整机三维建模的标准动力部件调用，不需要再对模型的安装尺寸进行二次校核。
