3D打印仿光圈结构机械快门组件

　　这款仿相机光圈原理的机械快门结构，核心应用场景覆盖DIY光学实验装置、小型摄影光路改造、定制化光通量调节模组、桌面级创意机械交互装置等领域，区别于传统金属切削加工的快门组件，该结构从设计之初就完全适配熔融沉积与光固化3D打印的工艺特性，无需额外的金属嵌件与复杂后处理工序，打印完成后仅需去除支撑、简单清理装配间隙即可实现顺畅的开合动作。

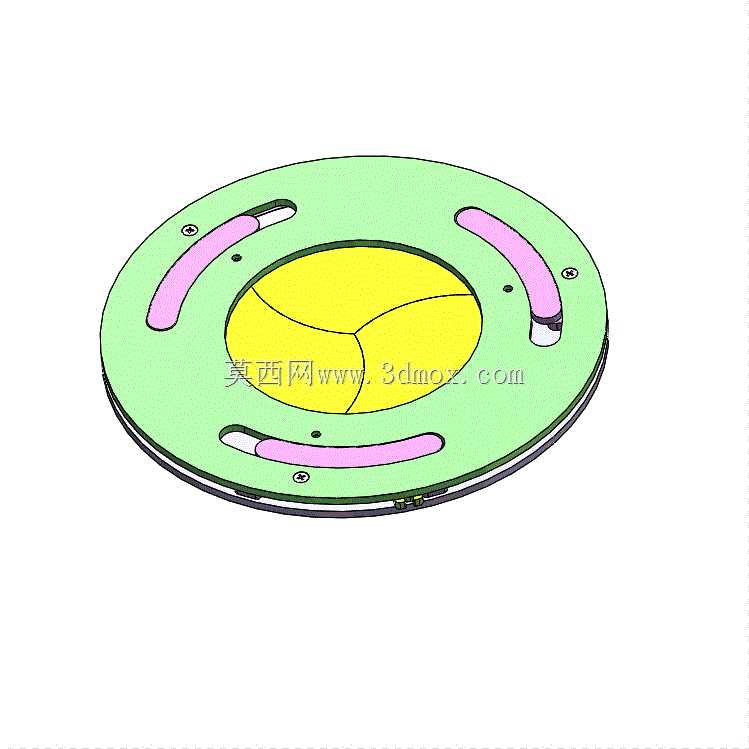

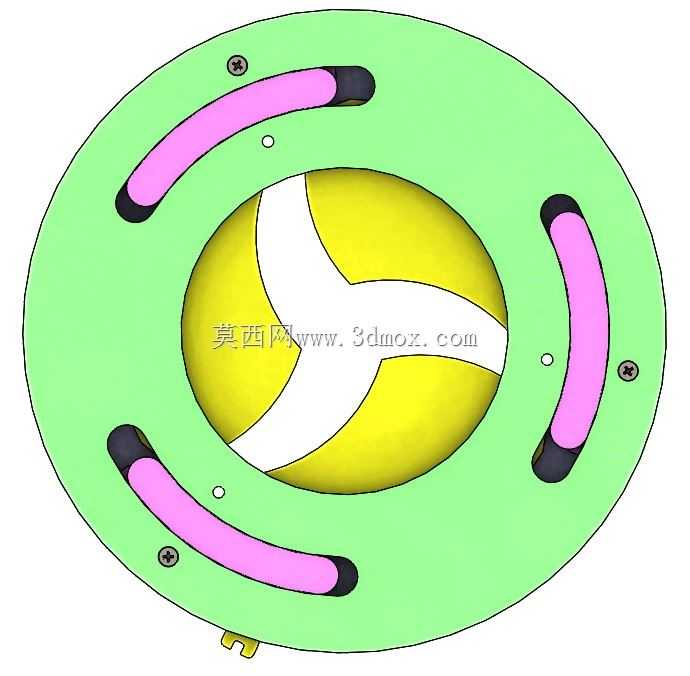

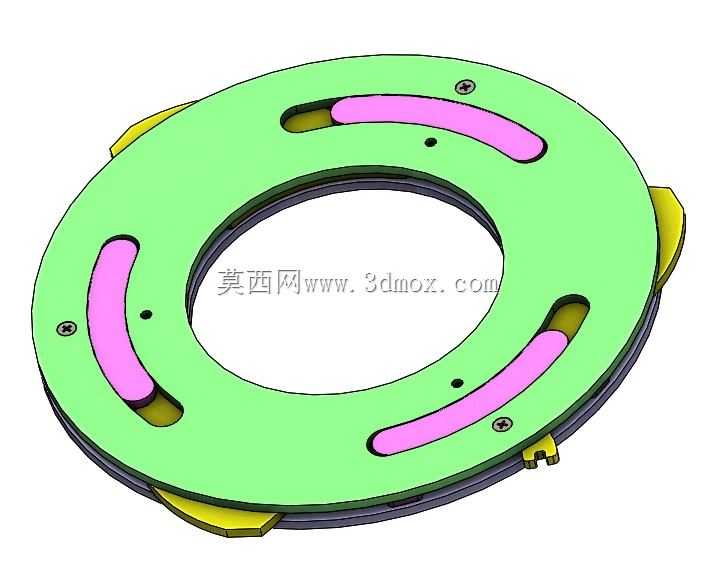

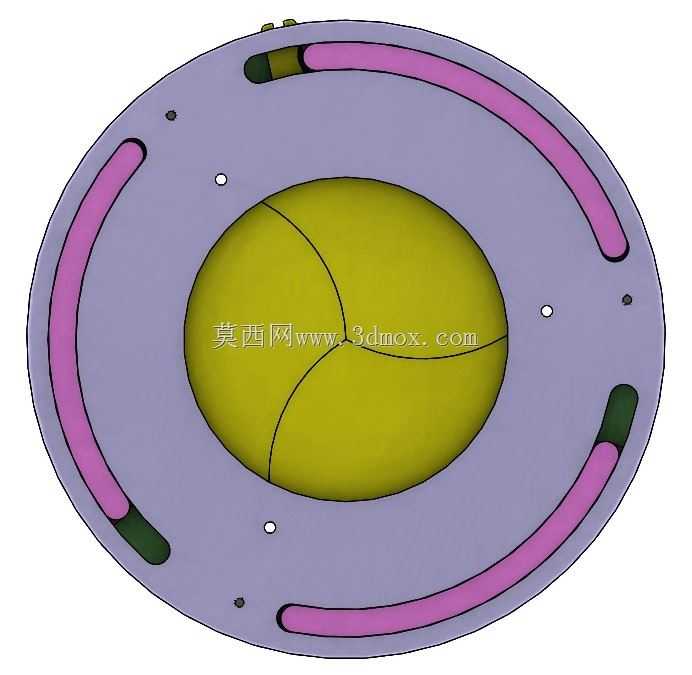

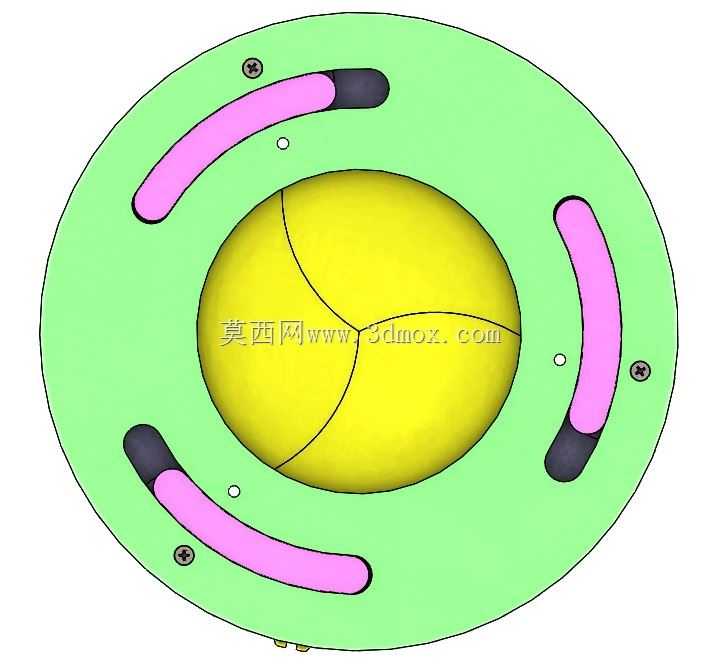

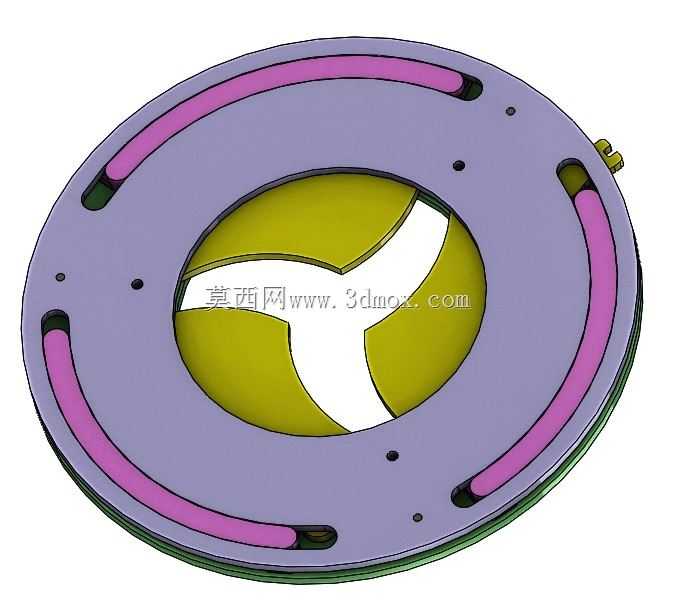

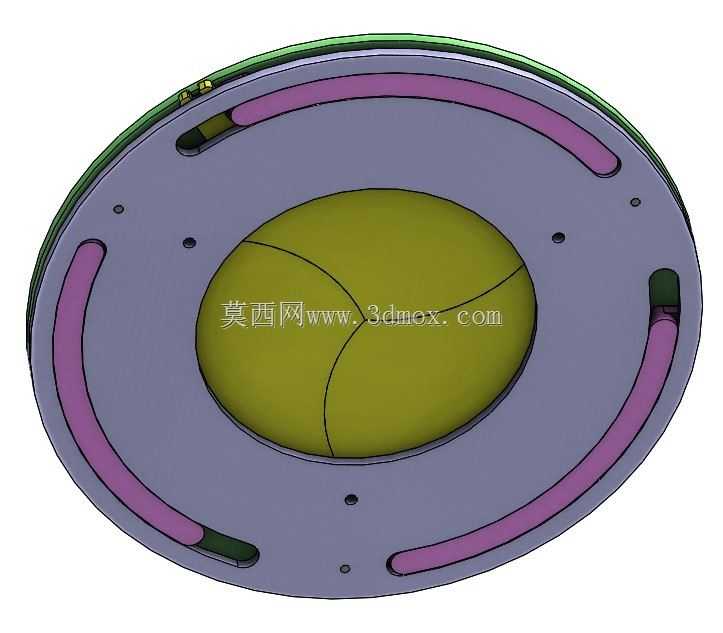

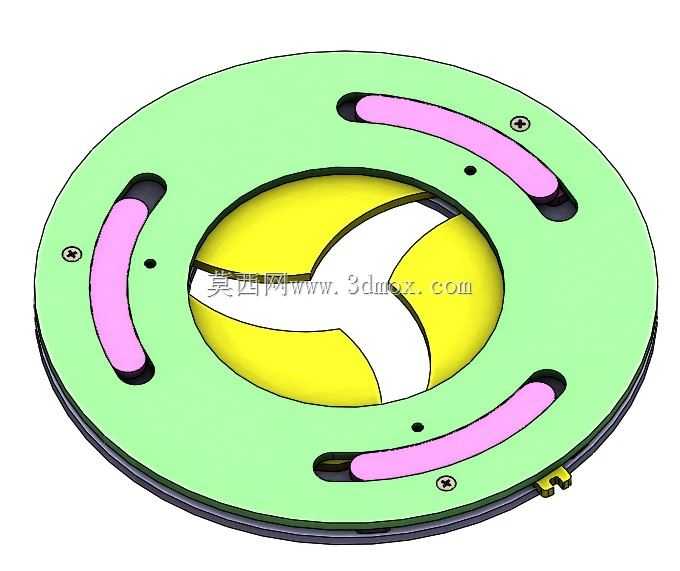

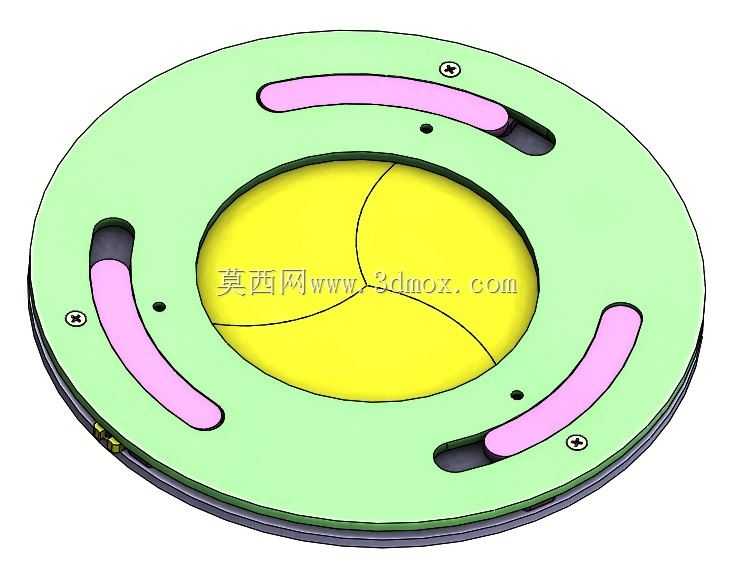

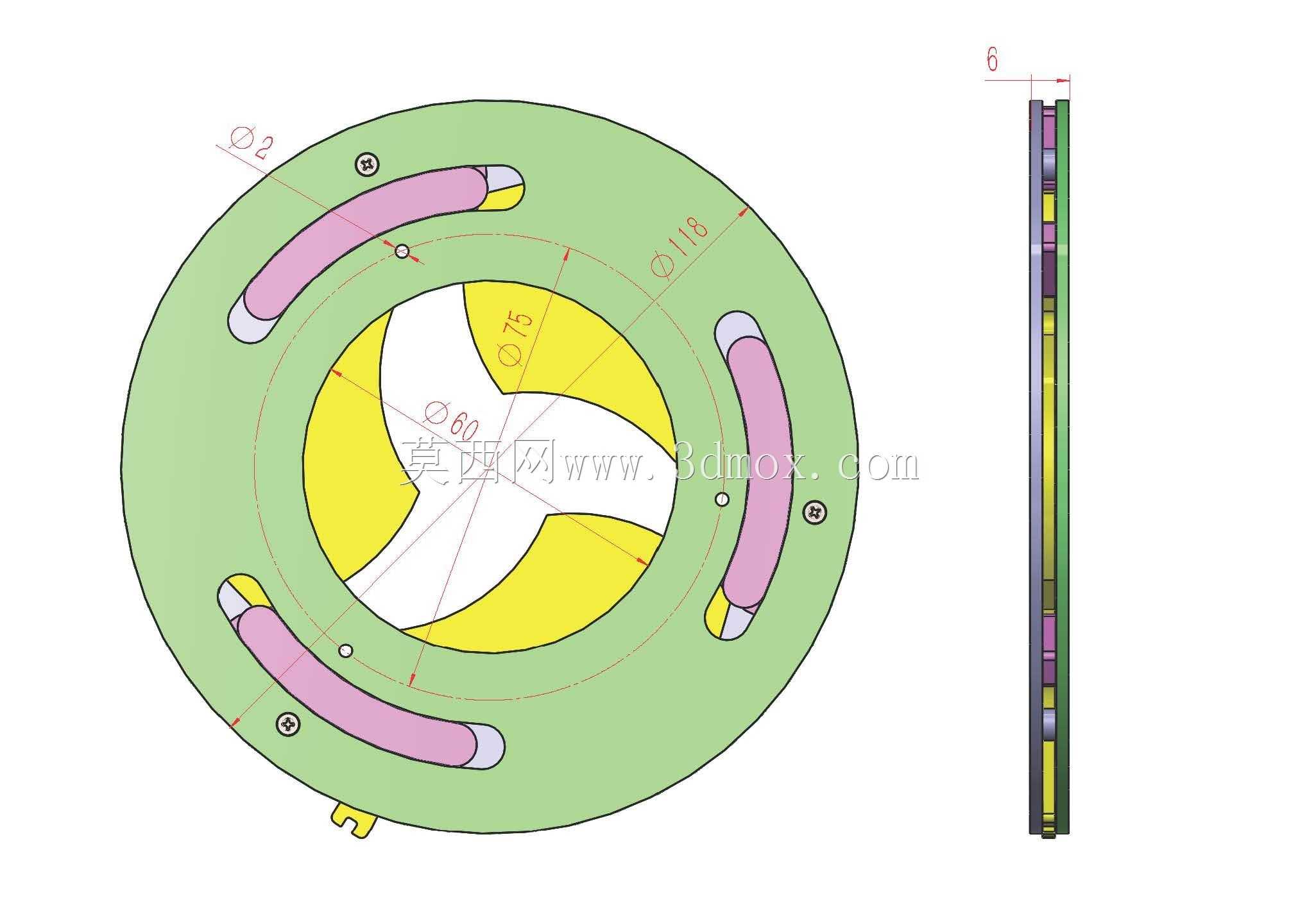

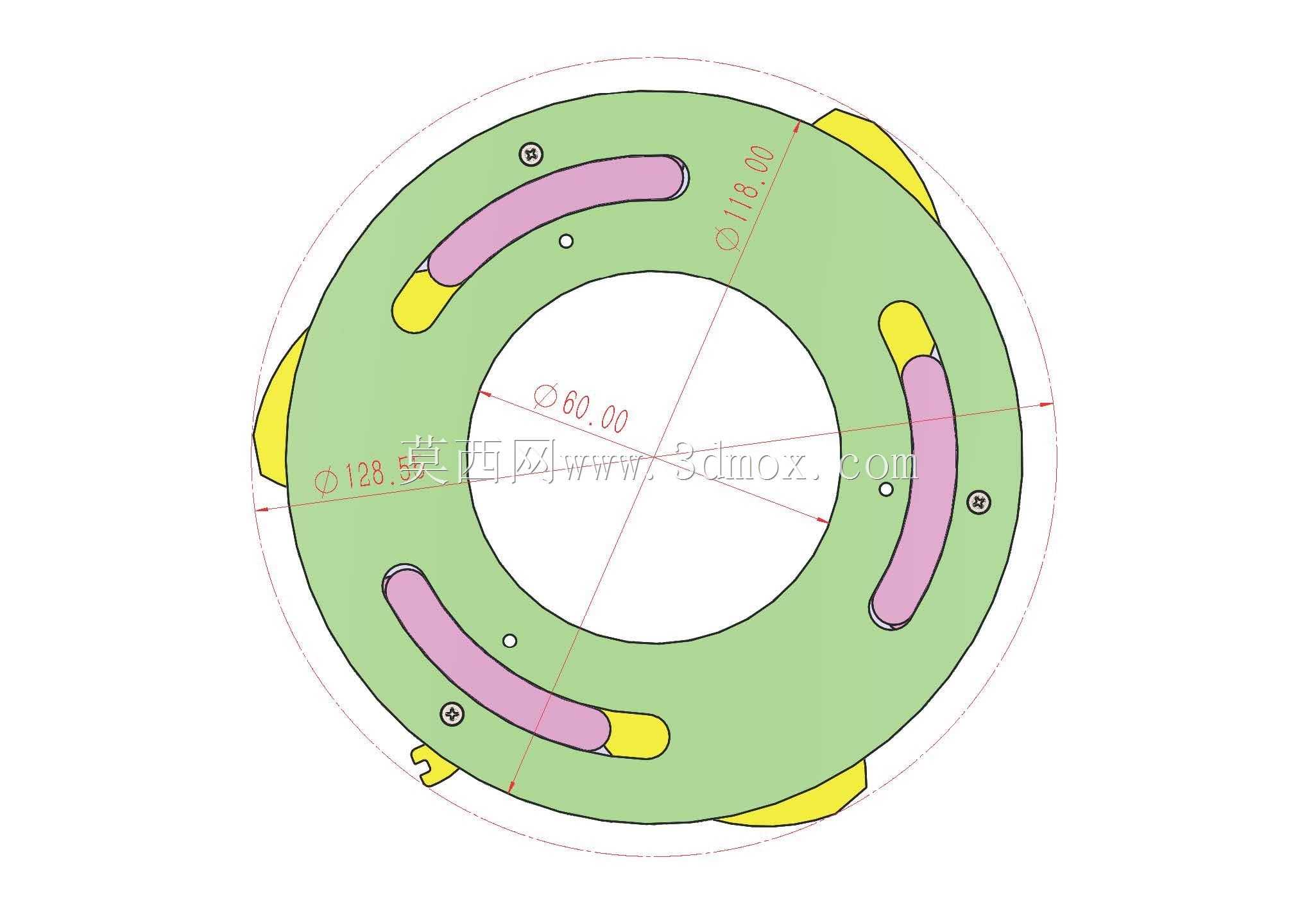

　　从实际功能层面看，该结构通过三组弧形叶片的同步回转运动，实现中心通光孔径的连续无级调节，完全闭合时可实现光路的完全截断，完全开启时内孔通光直径达到60mm，能够满足多数中小口径光学通路的通断与孔径调节需求，整体结构总厚度控制在6.2mm，属于超薄型盘状结构，安装时仅需通过外圈预设的三个安装孔进行端面固定，不会占用过多的轴向安装空间，适配多数紧凑空间内的光路集成需求。

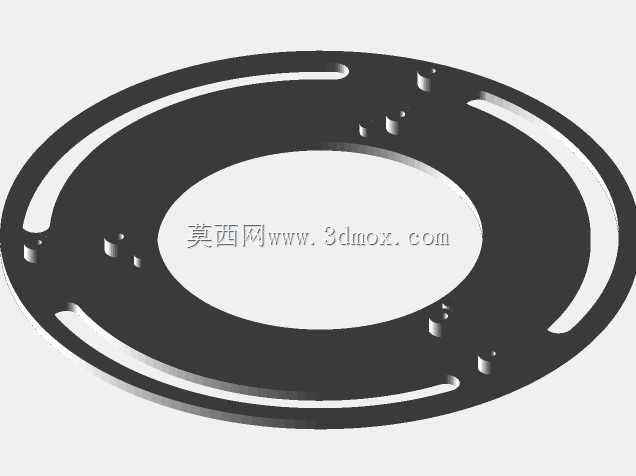

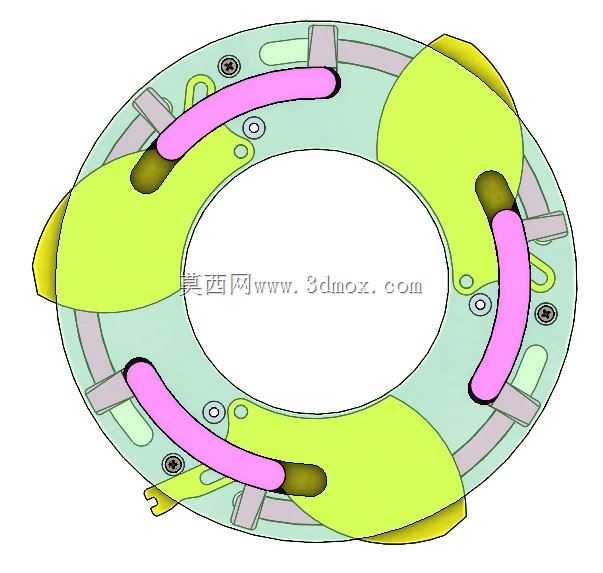

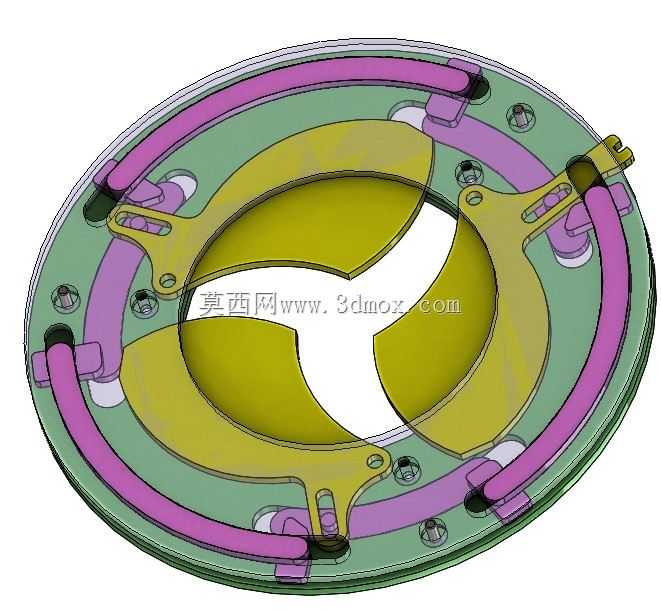

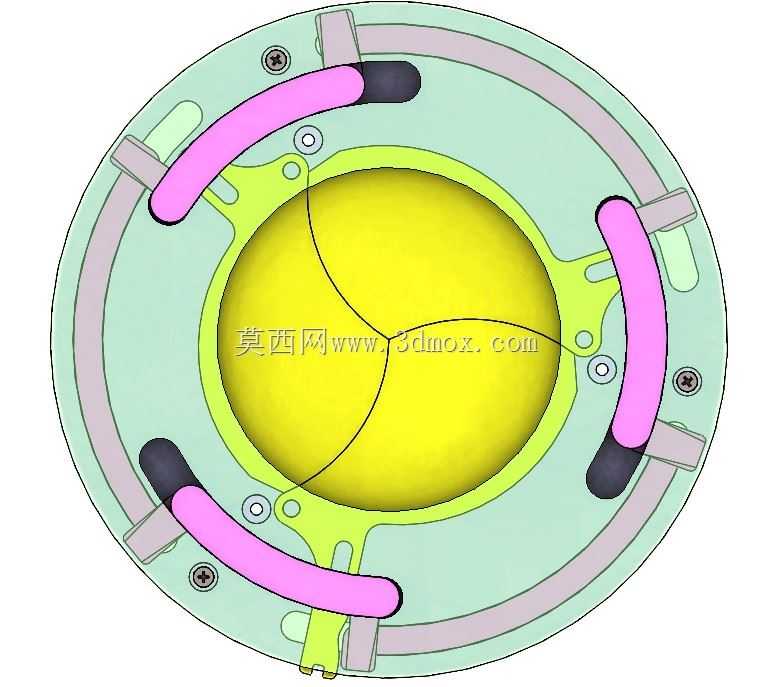

　　设计思路上，整个结构摒弃了传统快门复杂的弹簧复位与多齿轮传动结构，采用盘式同轴布局，所有运动部件均内嵌于上下两层固定盘的导向槽内，叶片的运动轨迹完全由导向槽的曲线轮廓约束，转动驱动环即可带动所有叶片同步沿预设轨迹滑动，实现光圈的开合动作，这种设计最大程度减少了零件数量，整套组件仅包含固定底座、驱动环、三组快门叶片、上盖板几类零件，没有零散的小尺寸弹性零件与紧固件，既降低了3D打印的成型难度，也避免了小零件打印失败导致整套结构无法装配的问题。材料选型上优先推荐光敏树脂材料，树脂件的表面光洁度更高，运动接触面的摩擦阻力更小，能够实现更顺滑的调节手感，同时树脂的成型精度更高，可以更好地保证导向槽与叶片配合的间隙控制，避免出现卡滞或者间隙过大导致的漏光问题；如果采用FDM工艺打印，建议选择0.2mm以下的层厚，对运动配合面进行适当的打磨处理，同样可以满足使用需求。

　　安装边界方面，整个组件的外轮廓为正圆形，最大外径可根据安装需求适配，安装孔位均匀分布在外圈非运动区域，固定时不会干涉内部驱动环的转动行程，驱动环的外侧预留了拨杆安装位，既可以手动拨转调节，也可以外接小型舵机实现电动控制，拓展为自动光圈或者电控快门使用。结构的配合间隙在设计时已经预留了3D打印的工艺余量，不同打印精度的设备仅需根据实际成型情况对叶片边缘进行轻微修整即可，不需要重新调整整体装配尺寸。在实际使用中，该结构除了光学通路的调节用途外，也可以作为小型物料的通道闸门使用，比如桌面级小型分料装置的出料口控制、创意展示装置的动态开合结构，甚至可以作为机械美学类的教学演示教具，直观展示虹膜机构的运动原理，相比传统的金属加工快门，3D打印的实现方式大幅降低了小批量定制与个人DIY的制作门槛，不需要复杂的机加工设备即可完成整套结构的制作。

　　需要注意的是，该结构为纯机械运动结构，没有内置复位弹簧与阻尼结构，如果需要实现自动复位功能，可以在驱动环与底座之间加装扭簧，预留的安装槽位已经考虑了扭簧的布置空间，不需要额外修改结构；如果用于光路遮挡场景，建议对叶片表面进行哑光黑处理，减少光线反射对光路的干扰，叶片的型线经过多次优化，开合过程中始终保持中心孔为正圆形，不会出现偏孔或者叶片错位的问题，运动全程无死点，从全闭到全开的驱动环转动角度约为60度，操作行程短，调节响应快。
