涡轮动力无人靶机三维结构设计

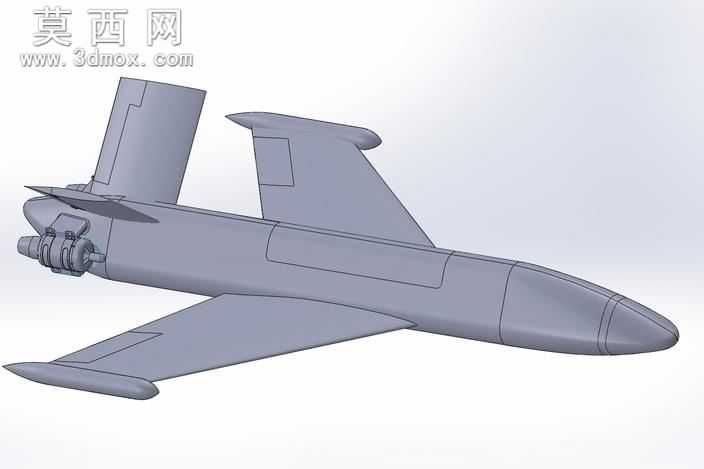

本作品为涡轮动力无人靶机的三维参数化模型，建模过程依托三维设计软件完成全流程结构搭建，首先以靶机的气动设计需求为核心切入点，参考30公斤级涡轮动力靶标的通用设计规范，先绘制机身纵向基准轴线，依次完成机头流线型整流段、中段设备舱、尾段动力舱的曲面放样，通过曲率连续约束保证机身外表面的气动顺滑度，避免曲面拼接处出现棱角或曲率突变，降低模拟飞行状态下的气动阻力。机翼部分采用中单翼布局设计，分别构建主翼的翼根、翼稍翼型截面，通过引导线放样生成主翼曲面，同步设计机翼与机身的连接加强结构，还原主翼的翼型厚度变化与后掠角度；尾翼部分包含垂直尾翼与水平尾翼，垂尾布置于机身尾段上部，匹配方向舵的结构预留位，平尾对称布置于垂尾根部两侧，保证飞行过程中的航向与俯仰稳定性。动力段结构还原了尾部涡轮发动机的安装舱位，预留发动机进气、排气的对应接口，同时设计了尾段与机身主体的连接定位结构，方便拆解查看内部布局。模型渲染阶段采用哑光金属质感材质模拟航空铝合金蒙皮效果，通过环境光遮蔽效果凸显机身的蒙皮分块、结构棱线细节，多角度渲染视图完整展示靶机的整体外观、各部件相对位置与气动外形特征。设计过程中充分考虑靶机作为训练用目标标的使用需求，整体结构简洁规整，气动布局符合亚音速飞行靶标的设计逻辑，各部件比例协调，既还原了真实涡轮靶机的核心结构特征，也通过参数化建模方式保证模型可编辑性，可用于航空教学演示、靶机方案初期选型展示、模拟训练场景搭建等用途，模型结构无冗余几何特征，曲面质量达标，各部件装配关系清晰，能够直观呈现该型涡轮靶机的整体设计思路与结构特点。
