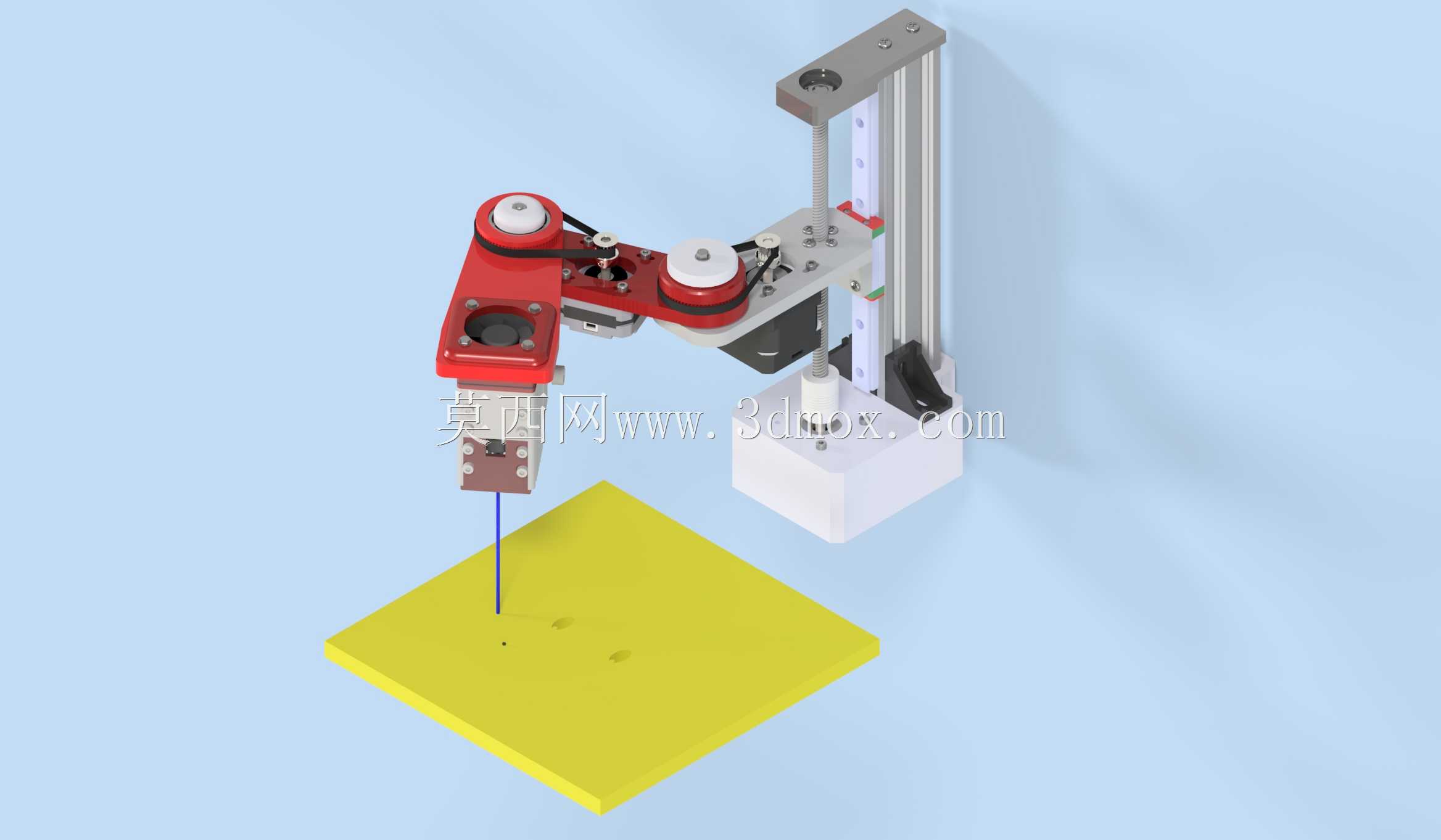

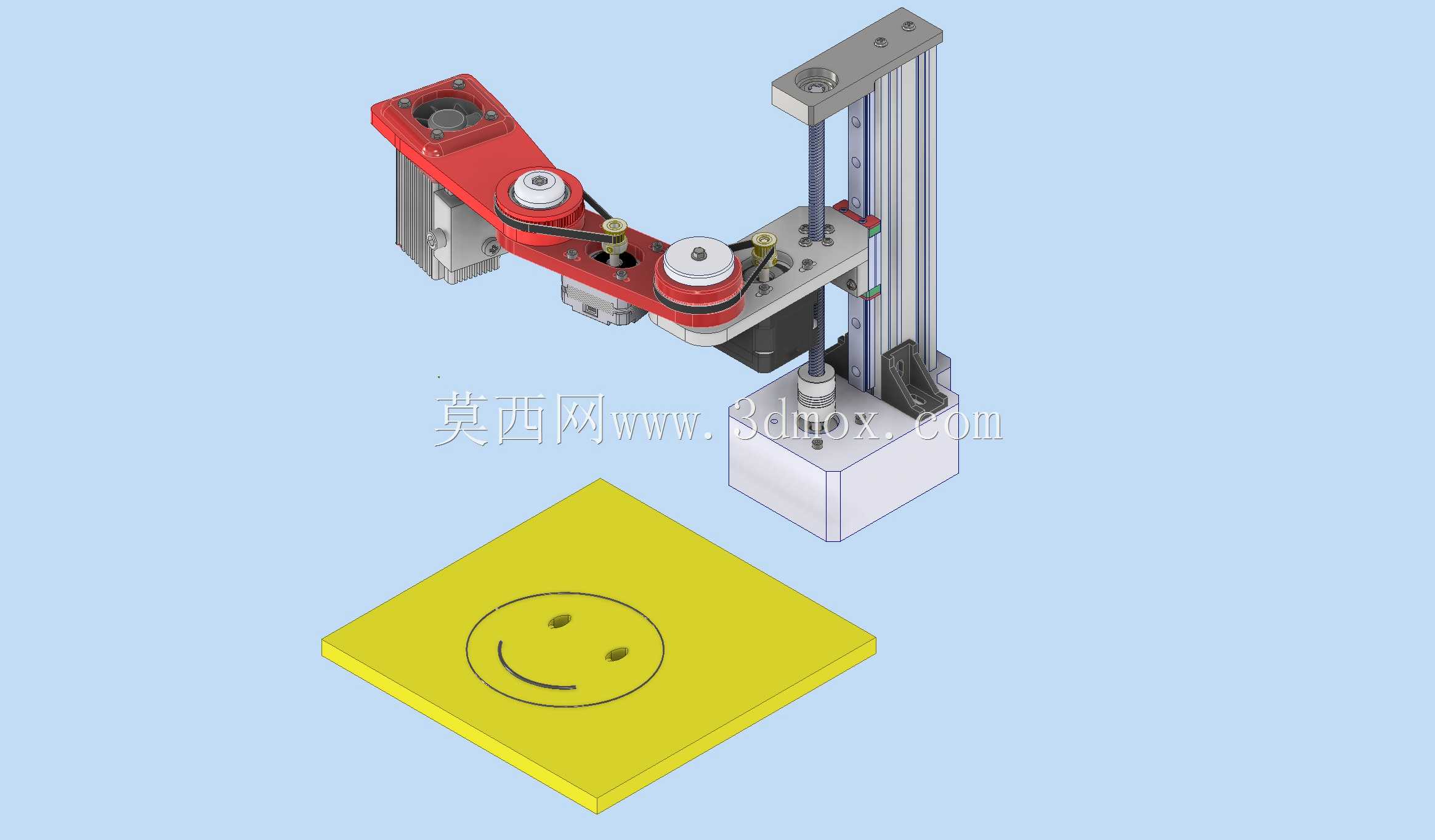

桌面级SCARA构型激光雕刻作业设备

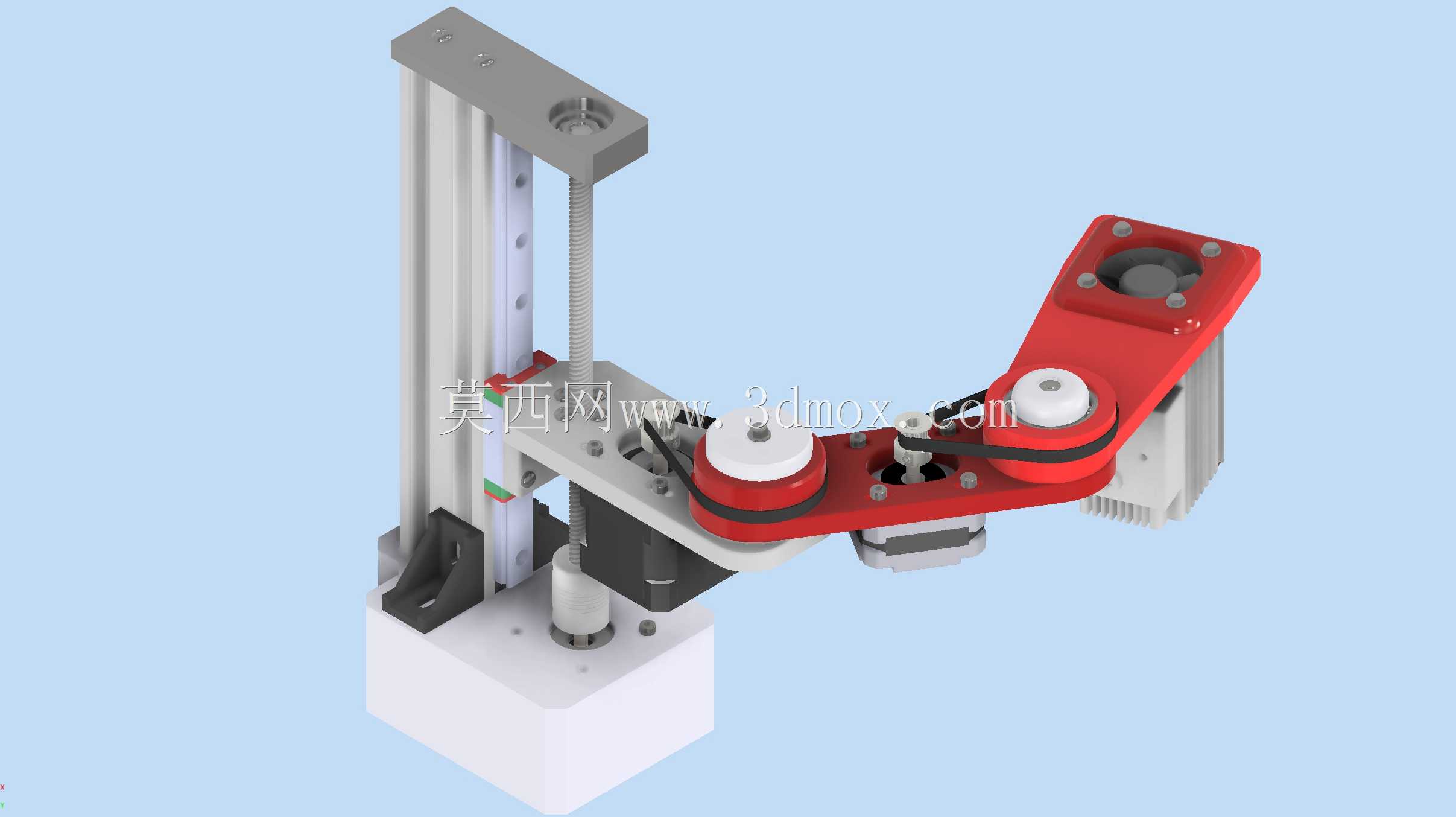

　　这款SCARA构型的激光雕刻设备，主要面向小尺寸工件的平面激光加工场景，常见于小型加工坊的个性化打标、薄型非金属板材的图案刻制、教学实训场景的自动化加工演示，也可嵌入小型自动化产线完成定点标识作业，相比传统悬臂式雕刻设备，其关节式结构在有限桌面空间内拥有更灵活的作业覆盖范围，同时能保证末端激光头的运动精度。设备的运动结构采用MGN12H型号线性导轨承担竖直方向的升降导向，该型号导轨属于微型线性导轨范畴，额定动载荷适配小型激光头的负载需求，导轨安装面预留了标准安装孔位，可直接通过内六角螺栓固定在竖直支撑铝型材上，安装时需保证导轨与底座基准面的垂直度公差控制在0.02mm以内，避免升降过程出现卡滞或激光头垂直度偏差影响雕刻效果。

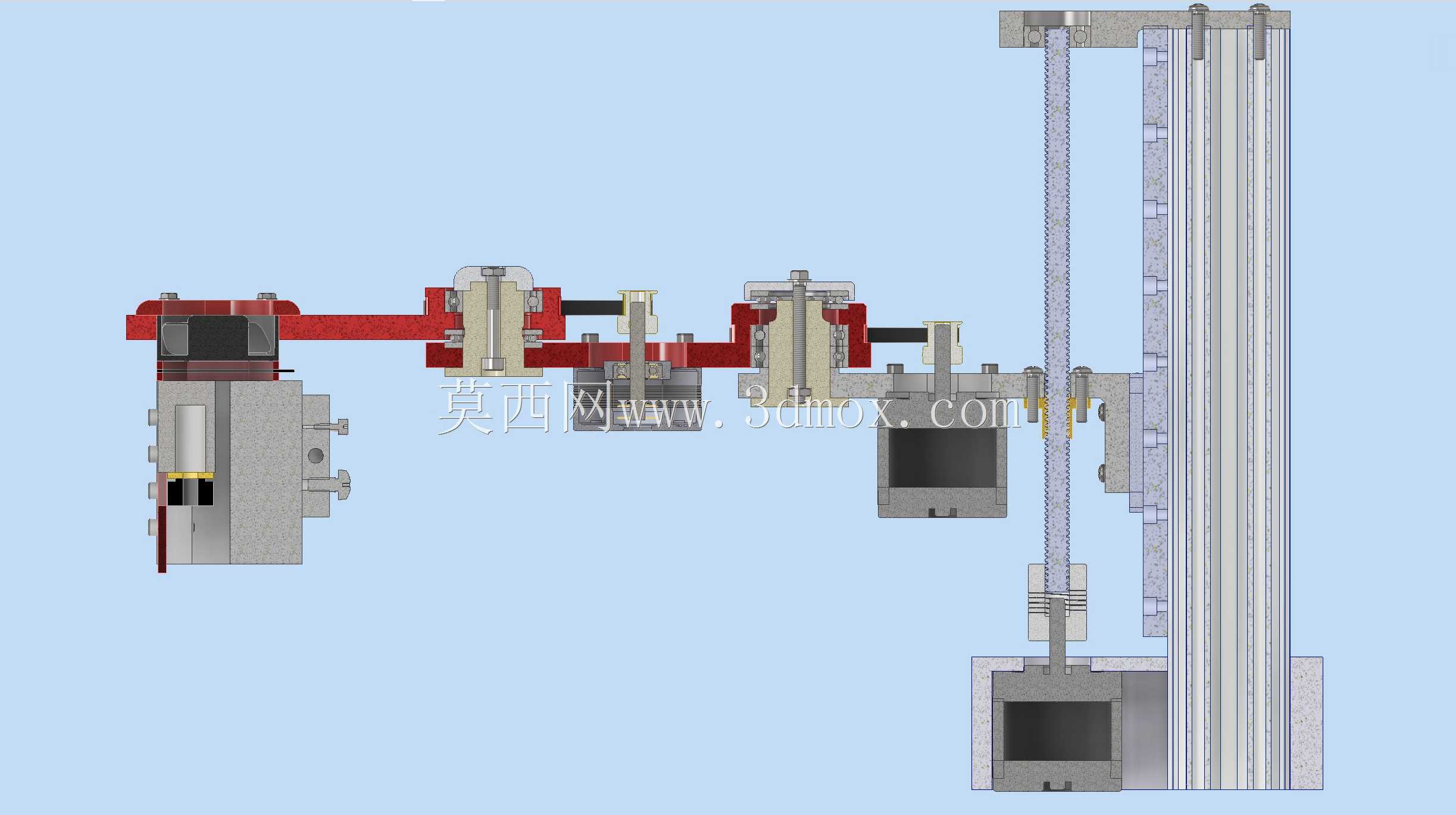

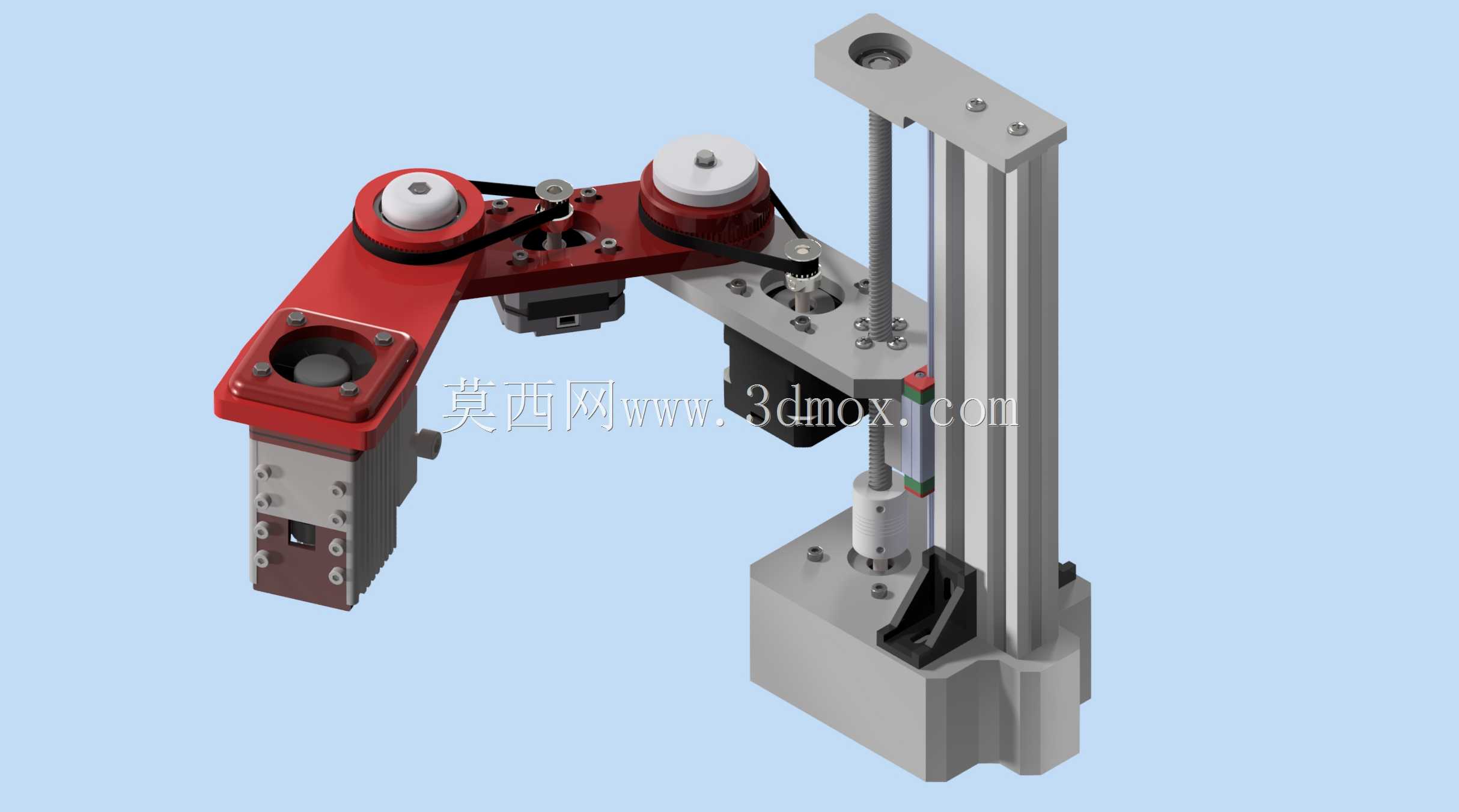

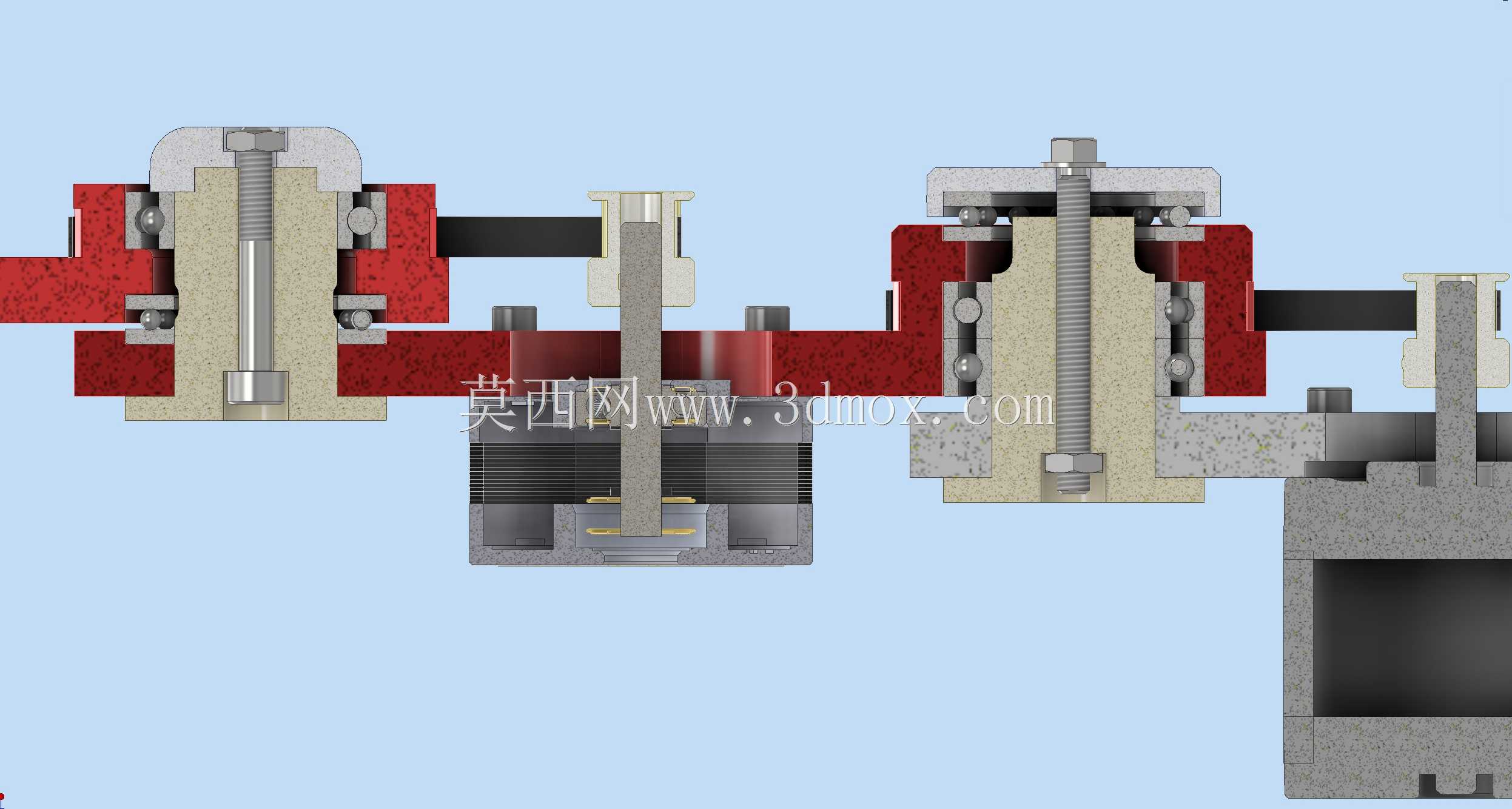

　　竖直方向的进给采用T8梯形丝杠，导程设定为2mm，该导程参数兼顾了进给分辨率与运动速度，配合步进电机的细分驱动，可实现0.01mm级的Z向定位精度，丝杠两端采用角接触轴承支撑，消除轴向窜动间隙，保证激光头焦距调节的准确性。水平方向的两个关节运动均采用2GT同步带传动，配套Nema 17规格步进电机作为动力源，2GT同步带的齿形设计可有效降低传动回程间隙，带轮与电机轴、关节转轴的配合采用D型轴连接，避免传动过程中出现打滑丢步，关节处的轴承选用深沟球轴承，承担径向载荷的同时保证关节转动的顺滑度，两个关节的运动范围经过限位设计，避免运动过程中臂体与竖直支撑结构发生碰撞干涉。设备底座采用方块式结构设计，内部预留了电机驱动板、

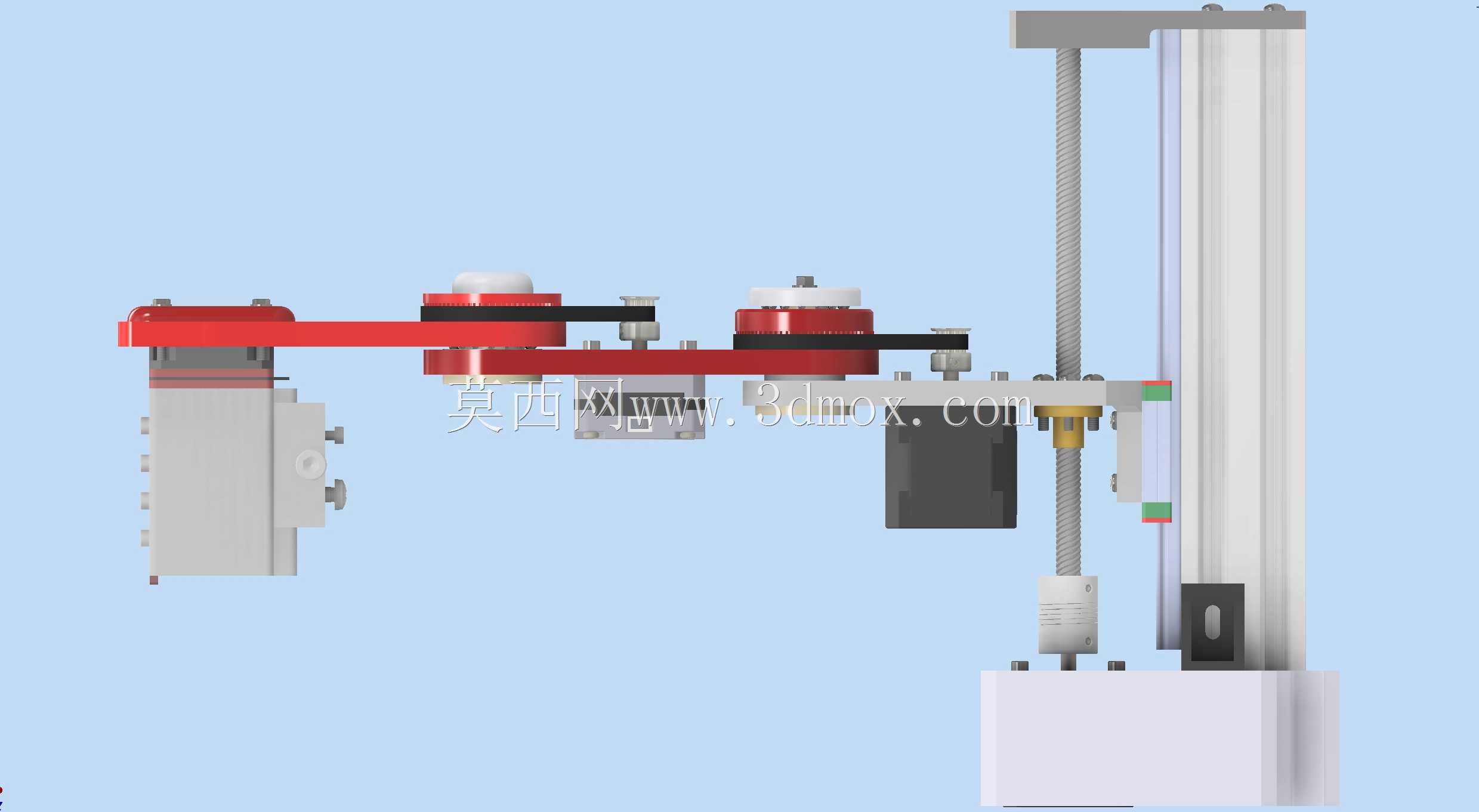

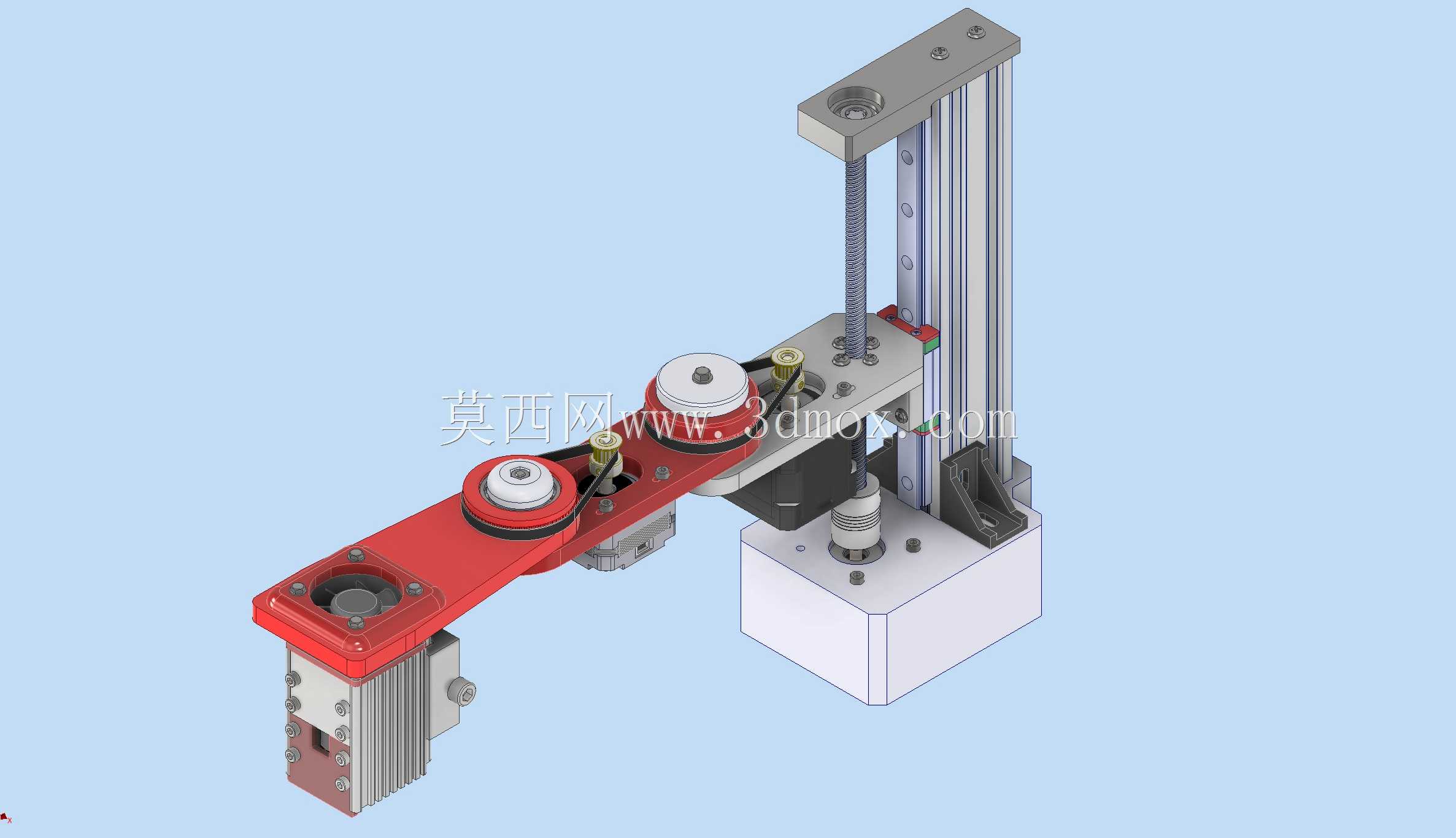

　　激光控制模块的安装空间，底座底部可加装橡胶减震脚垫，降低设备运行过程中振动对雕刻精度的影响，底座上表面为工件放置平台，采用平整的黄色非金属板材作为加工承载面，该材质不会被低功率激光灼烧产生反光，避免反射激光损坏激光头模组。末端执行器为低功率激光雕刻模组，通过夹具固定在第二关节的末端安装板上，安装板预留了多个调节腰孔，可对激光头的焦距进行微调，适配不同厚度工件的雕刻需求，激光头的供电与控制线路沿臂体内部的走线槽布置，避免运动过程中线路拉扯或与运动部件发生剐蹭。从安装边界来看，设备整体占用桌面空间不超过400mm见方，竖直方向最大伸展高度约350mm，作业覆盖范围为半径250mm的扇形平面区域，

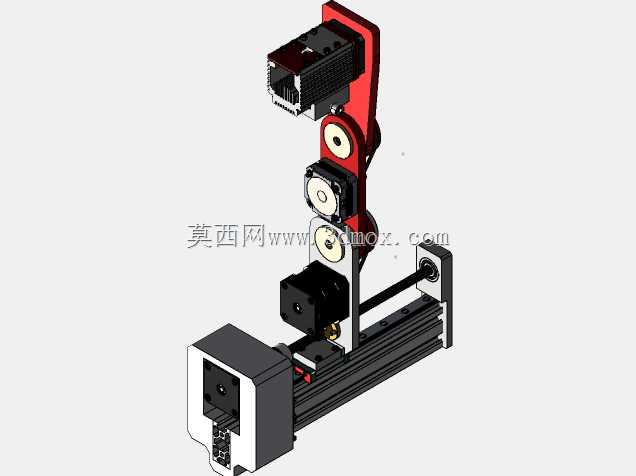

　　安装时需在设备后方预留50mm以上的散热与走线空间，侧面预留100mm的操作空间用于工件取放。设计过程中优先考虑了桌面级设备的轻量化需求，臂体部分采用铝合金板材加工而成，在保证结构刚性的前提下降低了运动部件的重量，减小关节电机的负载，提升运动响应速度；同时各运动部件的连接位置均设计了可拆卸式的盖板，便于后期对同步带张紧度进行调节、对导轨丝杠进行润滑维护，同步带的张紧结构采用腰孔调节式设计，无需额外拆卸臂体即可完成张紧度调整，降低日常维护的操作难度。在实际使用过程中，该设备可完成亚克力板、薄木板、皮革、纸质材料的表面图案雕刻，也可对部分塑料工件进行永久性标识打标，相比大型龙门式雕刻设备，其结构紧凑、部署灵活，不需要专门的设备安装基础，放置在平稳的工作台面上即可完成调试投入使用，适合小批量、多品种的个性化加工需求。结构设计上对各运动部件的运动干涉做了充分校验，在三维建模阶段完成了全行程的运动仿真，确认臂体在所有运动姿态下都不会与底座、竖直支撑、工件平台发生碰撞，各线缆的长度也根据最大运动行程做了冗余设计，避免极限位置出现线缆拉扯断裂的问题。
