手摇台式手动磨削工具三维结构设计

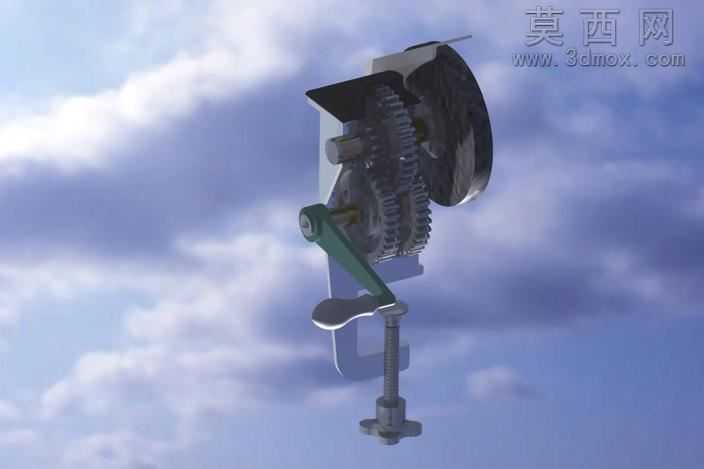

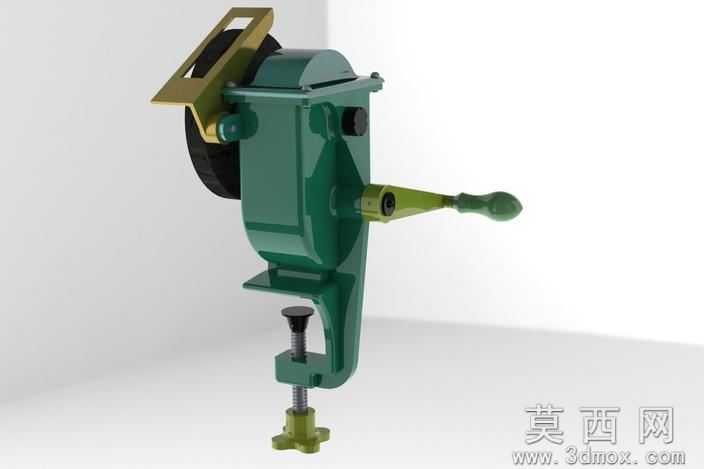

本作品为手摇台式手动磨削工具的三维建模设计成果，建模阶段采用自顶向下的设计思路，先完成整体功能布局的框架搭建，再逐一拆分细化各个功能部件的结构细节。首先针对夹持固定结构进行设计，底部采用C型夹座搭配螺旋压紧结构，通过旋转顶部的星形旋钮带动丝杆进给，可将整个装置稳固夹持在不同厚度的工作台边缘，夹座底部设置防滑接触垫，避免使用过程中出现移位打滑的问题，丝杆与夹座的配合处预留合理的装配间隙，保证旋钮转动顺滑无卡滞。传动部分采用手摇曲柄输入结构，摇柄末端设计符合人体工学的水滴形握持端，长时间握持操作不易产生疲劳，摇柄与机身内部的齿轮传动组相连，通过合理的齿轮传动比设计，将手摇的低转速转换为磨轮的高转速，满足磨削作业的转速需求，传动齿轮的齿形参数经过精确计算，保证传动过程平稳、噪音低，动力传递损耗小。磨轮防护结构采用半包式金属护罩，护罩通过螺栓固定在机身上方，可阻挡磨削过程中产生的碎屑飞溅，提升使用安全性，护罩上方设置可调节的工件托架，托架可根据磨削需求调整角度与位置，方便使用者托持工件进行精准磨削。机身主体采用铸铁质感的材质渲染设置，表面做哑光深绿色漆面效果，还原老式手动工具的复古工业质感，金属传动部件、摇柄、夹件部分做黄铜色金属材质处理，与机身漆面形成鲜明的视觉区分，磨轮部分采用碳化硅磨料的粗糙质感材质，还原磨具的真实外观，所有部件的装配关系都经过干涉检查，确保各个活动部件运动过程中不会出现碰撞干涉。渲染阶段采用柔和的影棚布光，多角度展示装置的整体外观与结构细节，清晰呈现各个部件的连接关系与功能特征，整体设计兼顾实用性与结构合理性，完整还原了手动手磨工具的机械结构与使用功能。
