手动螺杆驱动剪式升降调平工作台结构

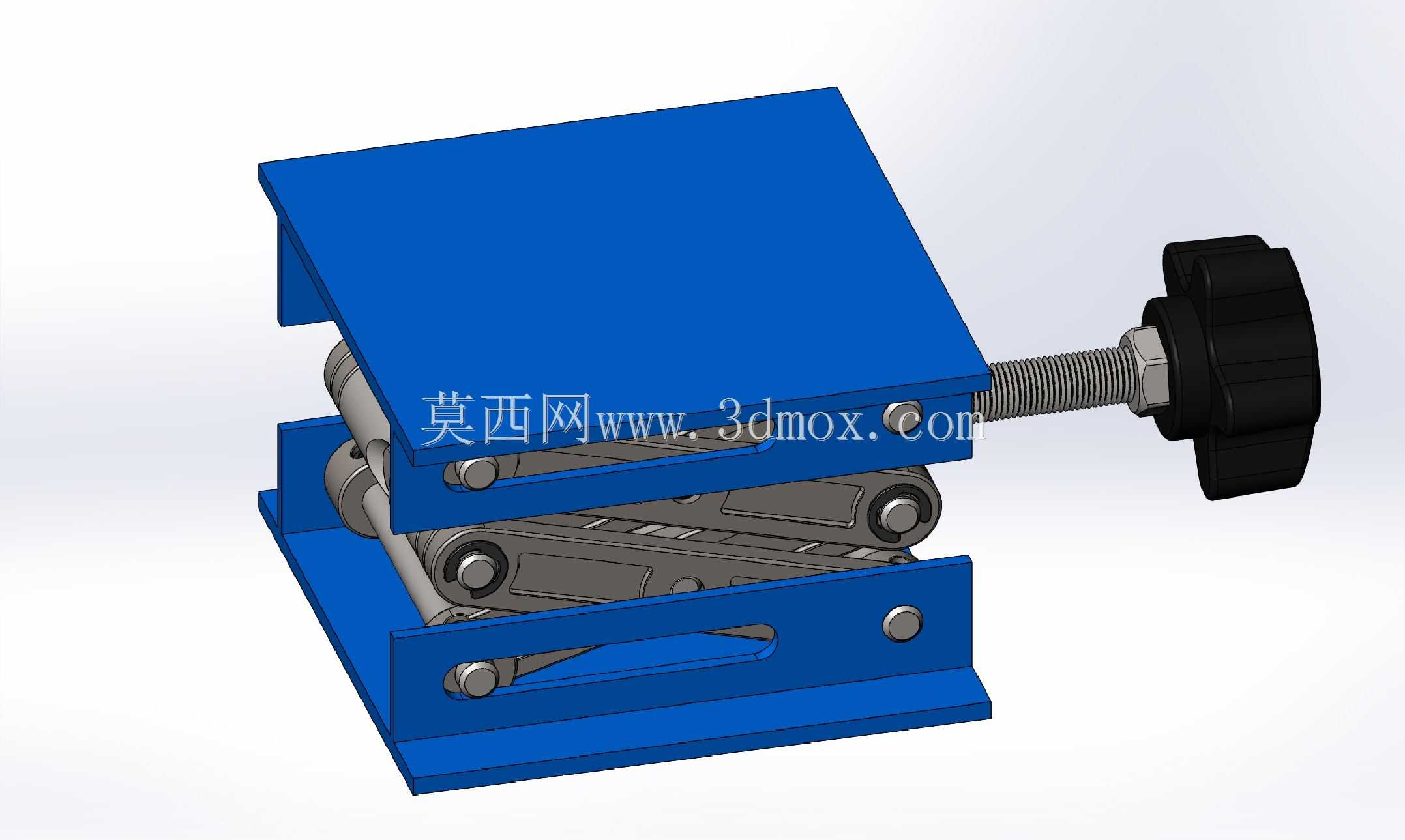

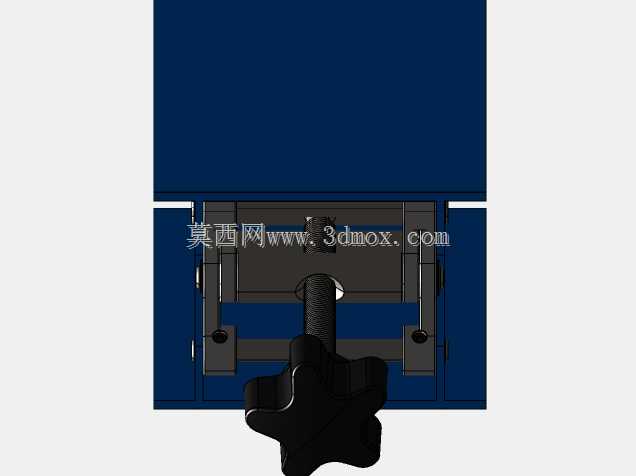

　　这款手动剪式升降结构，在实验室小型工装调平、精密加工工位工件高度适配、光学实验平台辅助支撑这类场景里适配性极强，很多做小尺寸工装定位的工程师都接触过同类结构，核心是靠剪臂的交叉铰接实现垂直方向的平稳升降，没有复杂的液压或电控组件，纯机械传动的可靠性在无动力辅助的工位上优势非常明显。从结构设计逻辑来看，上下两层承载板采用平板式结构，板面预留的安装孔位可直接固定工装夹具或待加工工件，底部安装面的平整度公差控制在常规机加工件的通用标准内，可直接固定在光学平台、钳工台或者小型加工设备的工作台面上，不需要额外做复杂的转接安装。驱动端采用侧置的梯形螺杆配合手轮结构，梯形螺杆的自锁特性是这个结构的核心设计点，转动手轮带动螺杆进给时，

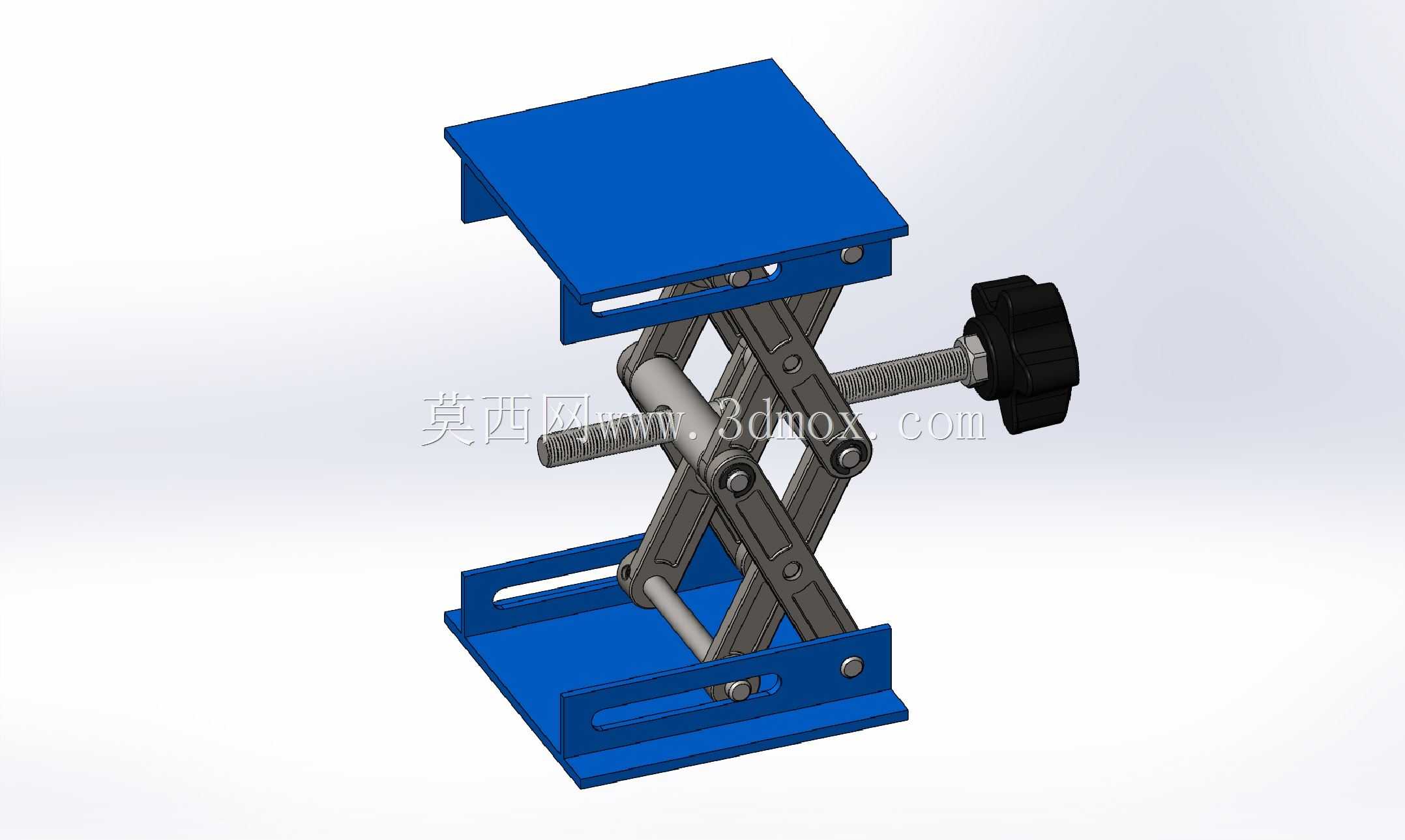

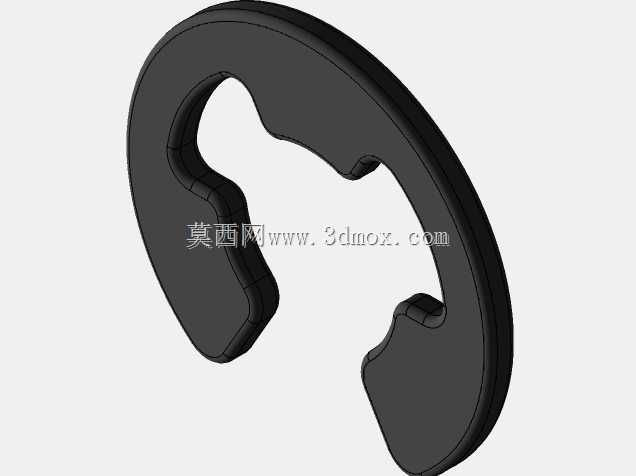

　　剪臂的铰接点会随螺杆的推拉动作改变交叉角度，从而带动上层承载板平稳升降，调整到目标高度后，不需要额外增加锁止结构，依靠梯形螺杆的传动自锁特性就能保持高度稳定，不会因为承载工件的重量出现自行下滑的问题，这一点在精密调平场景里非常关键，避免了额外锁止机构带来的操作冗余。剪臂部分采用多组铰接点配合销轴连接，铰接位置的轴孔配合间隙控制在合理范围内，既保证升降动作的顺畅无卡滞，又能减少升降过程中的横向晃动量，上层承载板在全行程范围内的水平偏移量控制在极小的区间内，不会因为升降动作导致工件定位偏移。从安装边界来看，这款升降台的收拢状态整体高度较低，可适配狭小空间内的高度调整需求，最大升起高度能够覆盖常规小型工件的调平行程范围，

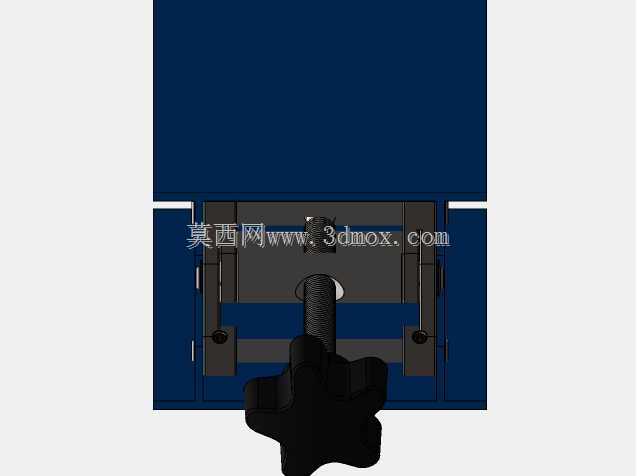

　　承载能力针对小型轻载工况设计，足够支撑实验室样件、小型加工工装、光学组件这类重量在适配范围内的负载。实际使用过程中，操作人员只需要转动侧方的黑色手轮，就能实现高度的无级调整，调整过程中升降动作线性可控，不会出现突跳或者行程不均的问题，对于需要反复微调高度的工位来说，这种纯机械手动的结构比电控升降结构的响应更直接，也不需要考虑供电、布线的问题，在无供电的野外测试场景或者临时搭建的测试工位上也能直接使用。结构的所有受力部件都采用金属材质加工，铰接销轴采用耐磨钢材制作，长期反复调整使用也不会出现铰接点过度磨损导致的间隙过大问题，维护成本极低，只需要定期在铰接点和螺杆传动位置涂抹少量润滑脂，就能保证长期使用的顺畅性。在做三维建模的时候，

　　这个结构的铰接运动副配合是重点，需要模拟剪臂交叉转动的行程极限，避免升降到最高或者最低位置时出现结构干涉，同时要验证螺杆行程和升降高度的对应关系，保证手轮转动一圈对应的升降高度符合微调的精度需求，侧方手轮的尺寸设计也充分考虑了手动操作的力矩需求，不需要借助额外的加力杆，徒手转动就能完成全行程的高度调整，操作力度适中，不会出现调整费力或者微调时难以控制精度的问题。上下承载板的边缘做了倒角处理，避免安装使用过程中尖锐边缘划伤操作人员，整体结构没有外露的尖锐传动部件，螺杆部分在调整过程中也不会和周边的工装发生干涉，安装时只需要通过底部承载板的预留孔位采用螺栓固定，就能保证整体结构的稳定性，承载工件时的受力通过剪臂均匀分散到底部安装面，不会出现局部应力集中导致的结构变形问题。
