剪叉式液压升降作业承载平台结构

　　在车间物料转运、仓储高位理货、生产线工位高度适配、设备检修登高作业这类场景里，固定安装的剪叉式液压升降台是非常常见的承载举升设备，区别于移动式高空作业平台，这类固定式升降台多嵌入地面基坑安装，或者直接固定在车间地坪的指定工位，承担固定点位的垂直方向物料、工件举升，部分场景也会配合流水线做不同工序间的高度差衔接，比如装配线重型部件的抬升对位、仓储区托盘货物的楼层间短距离转运，不需要长距离水平移动，对举升的稳定性、承载冗余量要求远高于移动类升降设备。

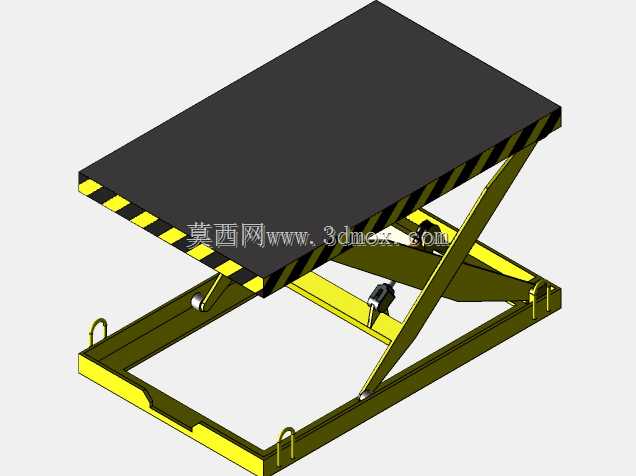

　　从结构设计逻辑来看，这套剪叉升降台采用单组交叉剪臂作为核心承载支撑结构，剪臂的铰接点采用耐磨销轴配合自润滑衬套的结构，避免长期重载举升过程中铰接位置出现旷量，导致平台升降过程中出现卡顿或者偏载倾斜。底部框架采用槽钢结构拼焊成型，四个角预留了吊环安装位，方便设备进场安装时的吊装转运，同时底部框架的地脚位置预留了膨胀螺栓安装孔，不需要额外做复杂的预埋结构，只要地坪承载力满足设备满载时的压强要求，就可以直接固定安装，部分需要嵌入基坑安装的场景，底部框架的外形尺寸可以直接作为基坑开挖的边界参考，基坑深度匹配设备最低位时的整体高度，就能保证平台降到最低位置时台面和地面齐平，方便手动液压车、电动托盘车直接将货物推到台面上，不需要额外搭建斜坡过渡。

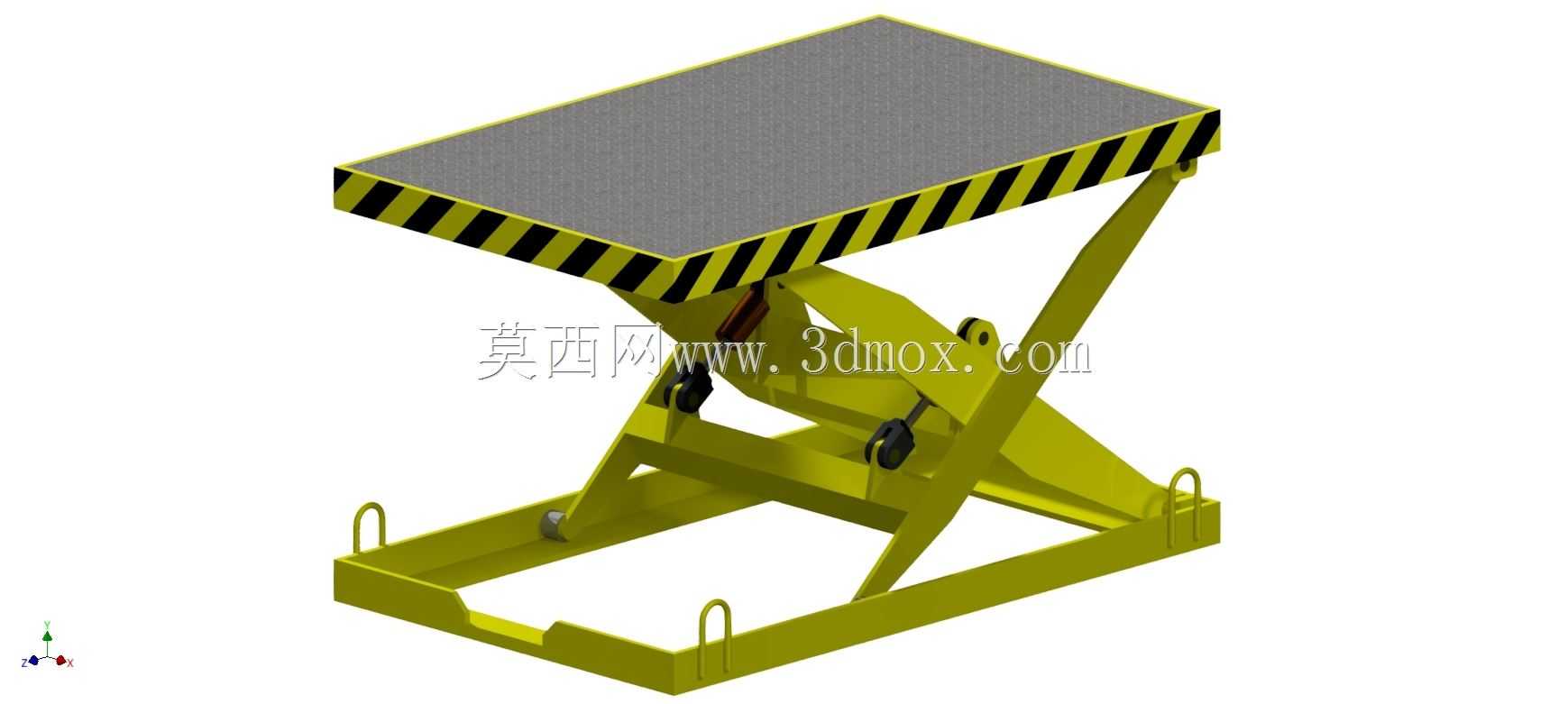

　　台面部分采用花纹钢板作为承载面板，边缘设置黄黑相间的警示防撞条，一方面提醒作业人员注意平台边缘位置，避免踏空，另一方面也能在平台靠近周边设备、墙体的时候起到缓冲作用，避免刚性碰撞损坏台面结构。台面下方和剪臂的连接位置设置了导向滑块，剪臂展开和收拢的过程中，滑块沿着台面底部的导向槽滑动，抵消剪臂运动过程中的横向应力，保证台面全程保持水平状态，不会出现前后或者左右的偏移，即使台面承受偏载，比如货物只放在台面的其中一个角，导向结构配合剪臂的铰接限位，也能将偏载力均匀传递到整个剪臂结构和底部框架上，避免局部应力集中导致结构变形。

　　驱动部分采用单组液压油缸作为动力源，油缸两端分别铰接在上下两组剪臂的中间铰接点位置，油缸伸出时推动剪臂交叉角度变大，平台平稳抬升，油缸回缩时依靠平台自身和承载货物的重力带动剪臂收拢，平台缓慢下降，液压回路里设置了节流阀和防爆阀，节流阀用来控制平台下降的速度，避免下降速度过快导致货物倾倒，防爆阀则是在液压油管意外破裂的时候，瞬间锁死油缸回路，让平台保持在当前高度，不会出现快速下坠的安全隐患。液压动力单元一般集成安装在底部框架的预留位置，不需要额外单独设置液压站，减少设备安装时的管路布置工作量，动力单元的电机、油泵、阀组都做了集成化设计，日常维护只需要定期检查液压油位、更换滤芯即可，维护点都集中在设备外侧，不需要拆开主体结构就能完成常规保养。

　　从安装边界来看，这类升降台的周边需要预留至少300mm的检修空间，方便后期维护人员对底部的液压管路、铰接销轴、动力单元进行检修操作，设备安装位置的上方不能有固定的管线、横梁等障碍物，要保证平台升到最高举升高度时，台面和上方障碍物之间至少有200mm的安全距离，避免举升过程中碰撞上方设施。如果是在流水线工位使用，台面的尺寸可以根据工位的托盘尺寸、工件大小做适配调整，常规的台面边缘会设置可拆卸的安全挡边，防止小零件、工具从台面边缘掉落，部分需要人员站在台面上作业的场景，还可以在台面周边加装护栏，进一步提升作业安全性。

　　在结构建模的过程中，所有的铰接位置都做了配合间隙的模拟，剪臂的槽钢截面选型是按照额定承载1.5倍的安全系数做的静力学校核，保证满载情况下剪臂的最大变形量不超过台面长度的千分之一，不会因为结构变形导致台面倾斜。焊接位置都做了焊道的简化模拟，实际生产时所有的承载焊缝都需要满焊，焊后做去应力处理，避免焊接应力导致框架变形。液压油缸的行程是根据平台的最大举升高度匹配的，油缸完全缩回时平台处于最低位，完全伸出时达到最大举升高度，行程两端都设置了机械限位块，避免油缸过伸或者过缩损坏内部密封件。

　　这类升降台在实际使用中，不需要复杂的操作培训，操作人员只需要通过上升、下降两个按钮就能控制平台的升降，平台的升降速度控制在每秒0.05米到0.1米之间，平稳性足够，即使放置易碎的精密工件，也不会因为升降过程的晃动导致工件损坏。相比导轨式升降货梯，剪叉式升降台的结构更紧凑，安装所需的基坑深度更浅，对于层高有限的车间、仓库来说适配性更强，而且单组剪臂的结构维护成本更低，易损件只有铰接处的衬套和液压密封件，备件采购和更换都很方便，适合长期在固定点位做频繁的举升作业使用。
