货梯导向用防缠绕电缆滑车结构设计

　　在垂直运输类升降设备的现场运维与结构设计场景中，随行电缆的排布可靠性一直是影响设备无故障运行周期的核心细节之一，不少厂房内的老旧货梯在长期使用后，常出现电缆随吊笼往复升降过程中打扭、堆叠、剐蹭井道构件的问题，轻则造成线缆外皮磨损露芯，重则拉断芯线导致信号中断、动力供电失效，甚至引发吊笼急停、门机失灵等安全隐患，这款电缆滑车正是针对这类现场痛点设计的随行电缆导向承托部件。

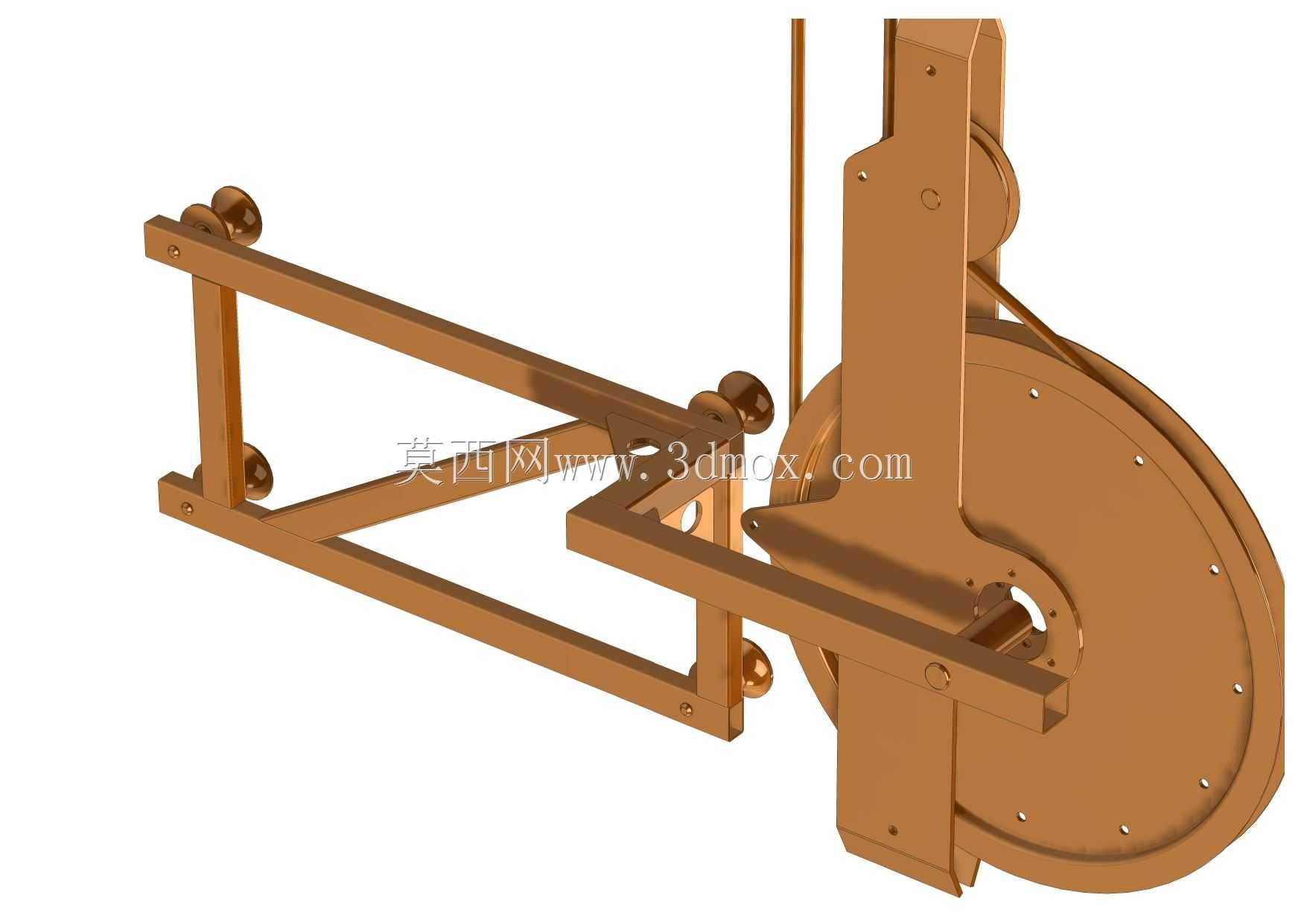

　　从实际功能逻辑来看，该滑车的核心作用是为货梯随行电缆提供可随动的滑动支撑点，将原本自由悬垂的长段电缆拆分为多段受控的悬垂区间，避免电缆在吊笼升降过程中出现无规则摆动。滑车整体采用框架式承托结构，主体受力件采用弯折成型的金属板材制作，兼顾结构强度与自身轻量化，不会给随行电缆增加额外的拖拽负荷；滑车的走线槽内侧做了圆弧过渡处理，所有与电缆接触的棱边都做了倒钝，避免长期滑动过程中割伤电缆外护套，槽体宽度预留了足够的线缆排布空间，可同时容纳多根动力电缆与信号控制电缆并排敷设，不会出现线缆挤压堆叠的情况。

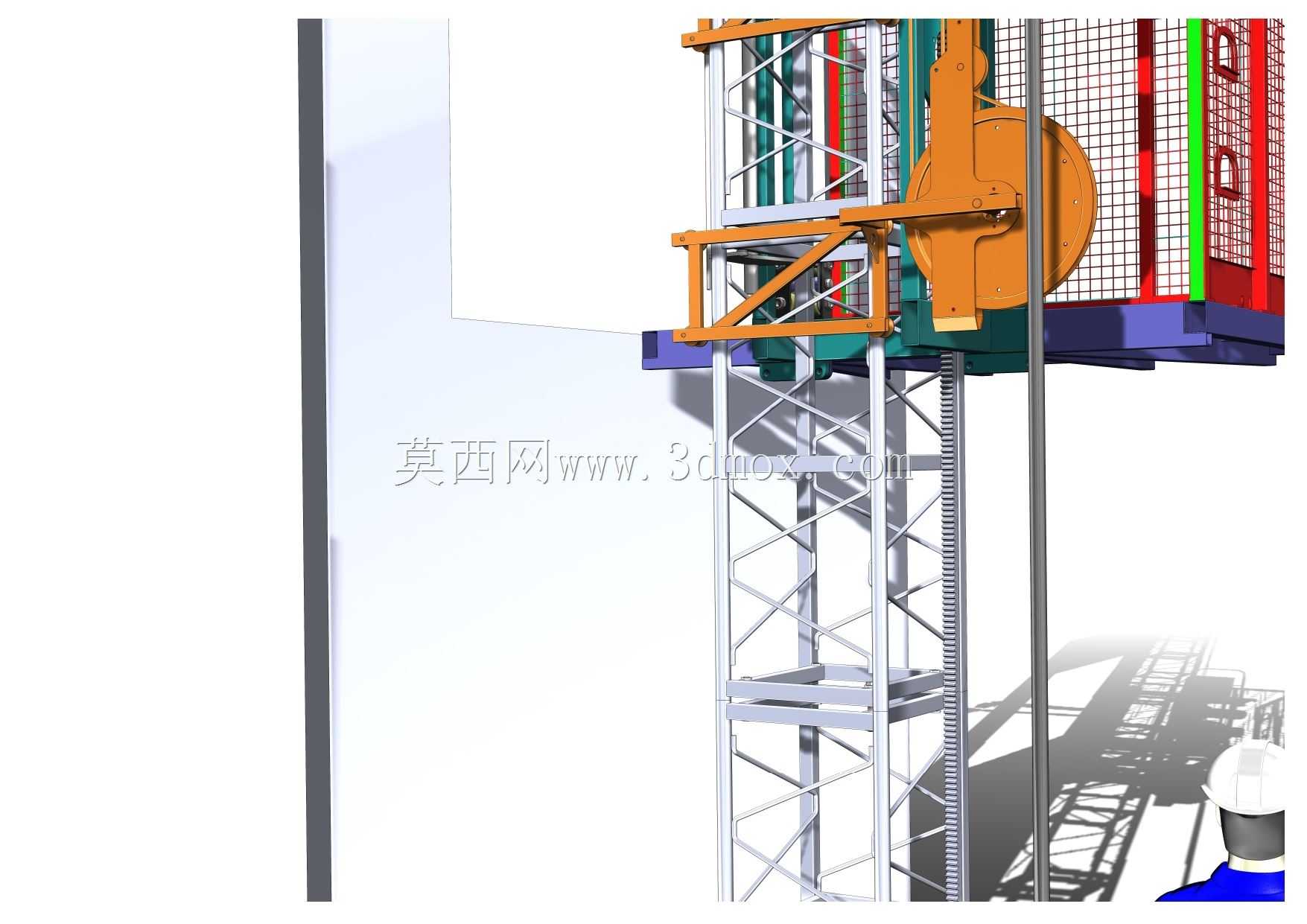

　　在结构设计的细节考量上，这款滑车没有采用复杂的滚轮卡滞结构，而是适配货梯井道内的专用导向轨道做滑动配合，滑动接触面做了减磨处理，长期往复运行不会出现卡滞、跳轨的问题；滑车的走线端设置了线缆固定压片，可将进入滑车的电缆段做可靠固定，避免电缆在滑车位置出现窜动，保证每一段悬垂的电缆长度保持稳定，从根源上避免电缆缠绕的问题。同时滑车的张紧适配结构可根据电缆的实际悬垂长度自动调整承托位置，始终让电缆保持适度的拉紧状态，既不会因为张紧力过大拉扯电缆端头，也不会因为悬垂量过大导致电缆晃荡剐蹭井道内的支架、层门构件。

　　从安装边界与尺寸适配角度来说，这款滑车的整体外轮廓尺寸做了紧凑化处理，宽度方向适配常规货梯井道内的导向轨安装间距，不需要额外拓宽井道的安装空间，厚度方向控制在较小的尺寸范围内，不会占用吊笼与井道壁之间的安全间隙，可直接适配多数额定载重1-5吨的常规曳引式货梯、厂房简易升降货梯的改造与新装场景。安装时不需要对现有井道结构做大规模改动，只需要将导向轨道沿井道侧壁垂直固定，将滑车卡入轨道后，把随行电缆按走线槽排布固定即可，整体安装流程简单，后期维护时只需要定期检查滑动面的磨损情况、线缆固定压片的紧固状态即可，不需要复杂的日常维保操作。

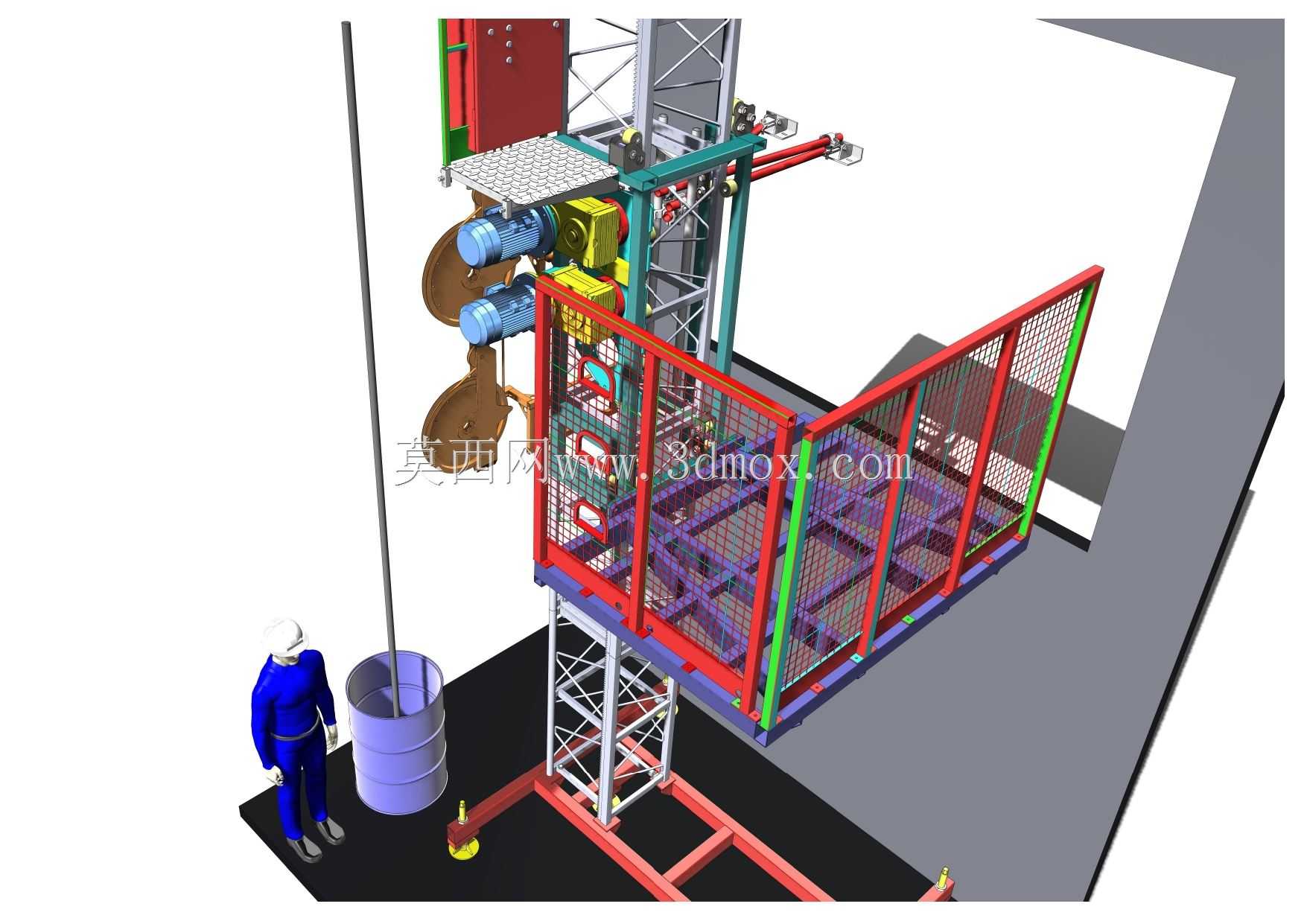

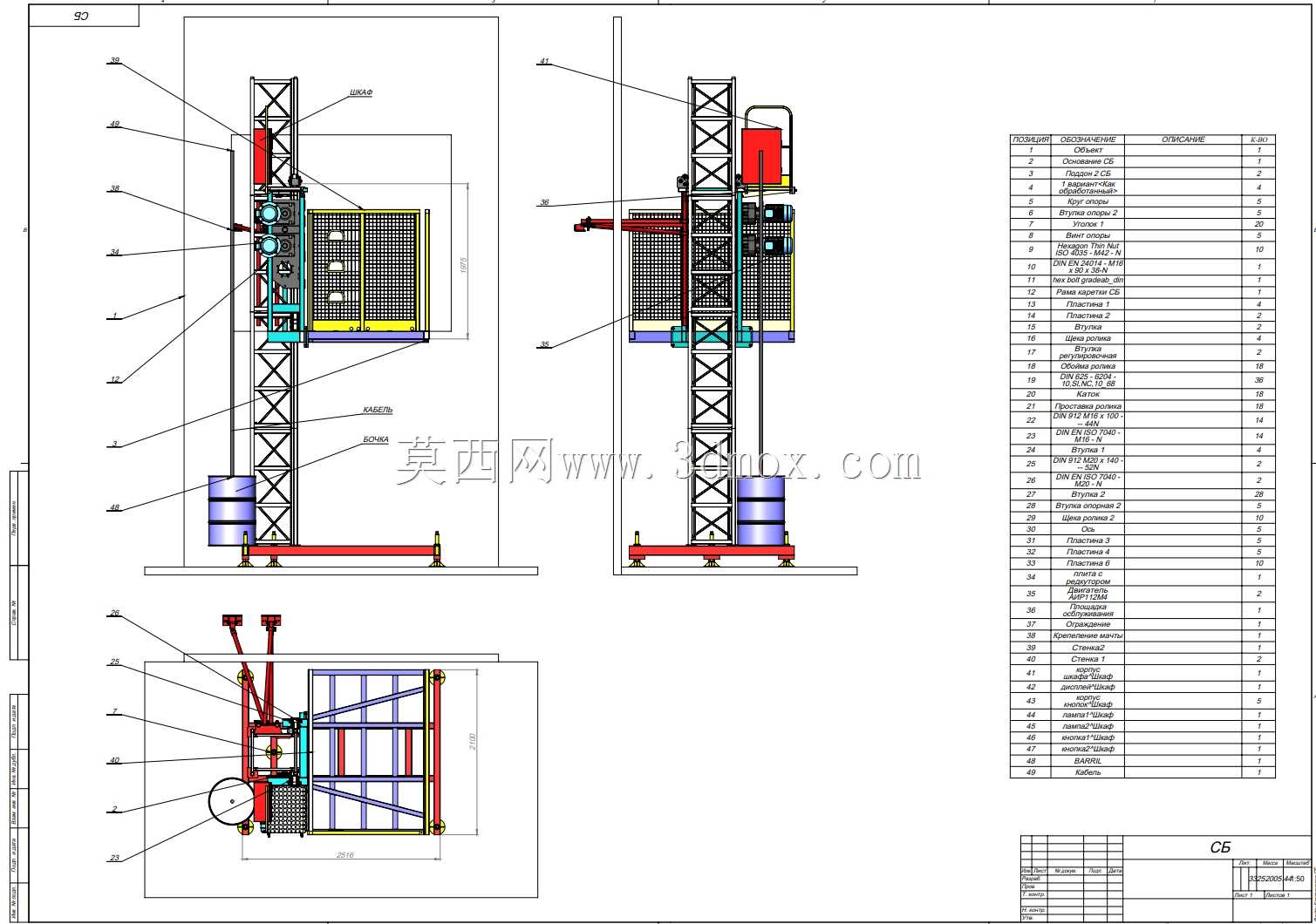

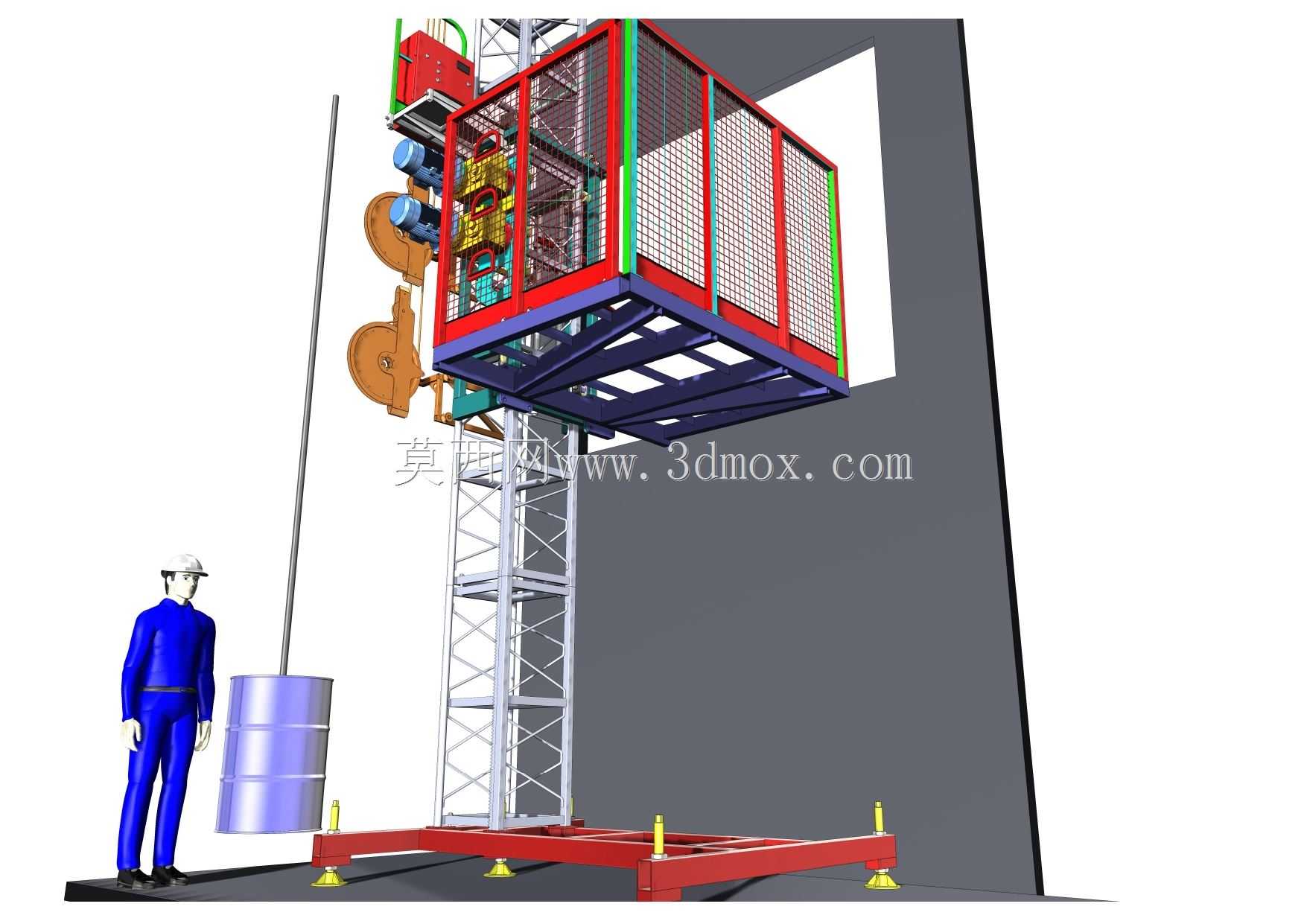

　　不少现场改造案例中，未加装这类电缆滑车的货梯，随行电缆的平均更换周期在2-3年，且容易出现突发的线缆故障，加装适配的电缆滑车后，电缆的使用寿命可延长至6-8年，同时大幅降低因电缆问题导致的设备停机率。在三维建模过程中，该滑车的所有装配间隙都按照实际钣金加工的公差要求做了预留，滑动配合面的间隙控制在合理范围内，既保证滑动顺畅，也不会出现过大的旷量导致滑车运行晃动；所有的弯折件都标注了合理的折弯半径，符合钣金加工的工艺要求，不需要额外做特殊工艺处理即可直接投产加工，模型中也还原了线缆固定压片、连接紧固件的细节，可直接用于装配干涉校验、安装模拟演示，也可作为同类型升降设备线缆导向机构的设计参考模板，针对不同载重、不同提升高度的货梯，只需要调整滑车的槽体宽度、整体结构强度参数即可快速衍生出适配不同场景的型号。
