螺杆式塑料熔融挤出成型设备结构

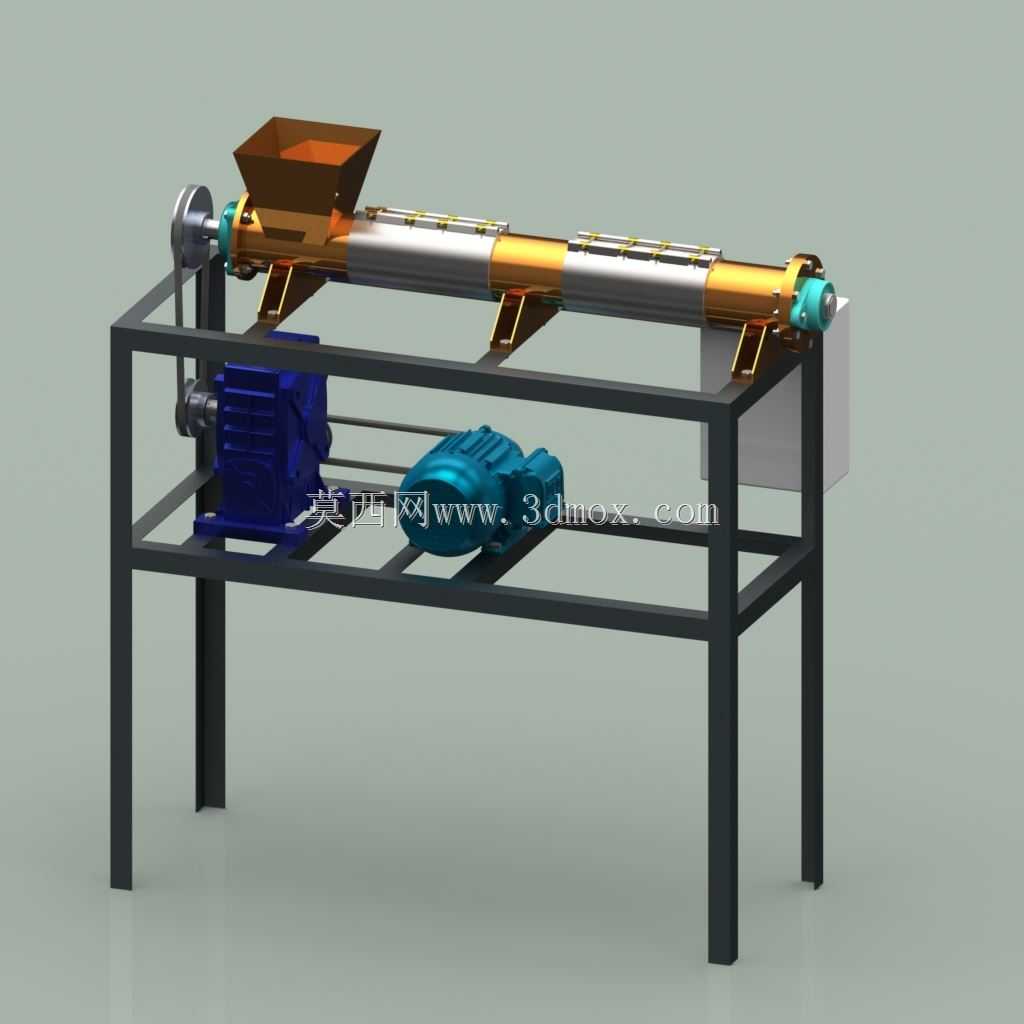

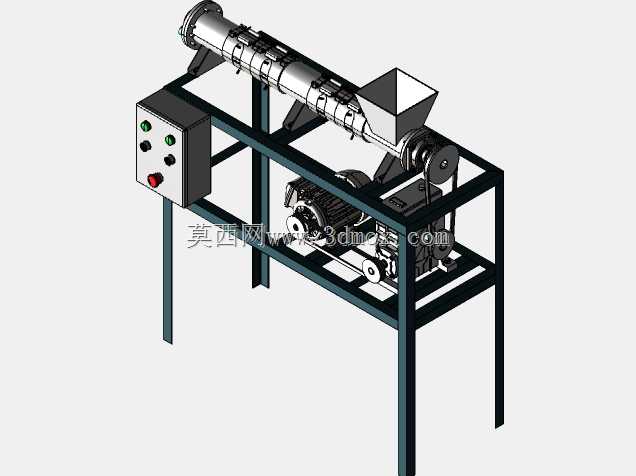

　　在桌面级塑料回收再利用与小批量耗材生产场景中，这类螺杆式塑料熔融设备是衔接废塑料破碎处理与后续成型工序的核心单元，不少小型创客工坊、3D打印耗材试制站点都会用到这类结构，用来将清洗破碎后的热塑性塑料颗粒、废打印件碎料加热熔融成均匀糊状物，既可以直接对接挤出头产出3D打印耗材丝，也能适配简易模具完成小尺寸塑料件的浇注成型。从结构布局来看，整套设备采用方管焊接机架作为承载基础，机架的立柱与横撑均选用标准规格薄壁方管，焊接后做去应力处理避免长期受热变形，安装时需要预留底部传动组件的检修空间，机架底部不设置封闭护板，方便日常清理落料与检查传动带张紧度，整体安装边界需要满足左右两侧预留不小于200mm的操作空间，

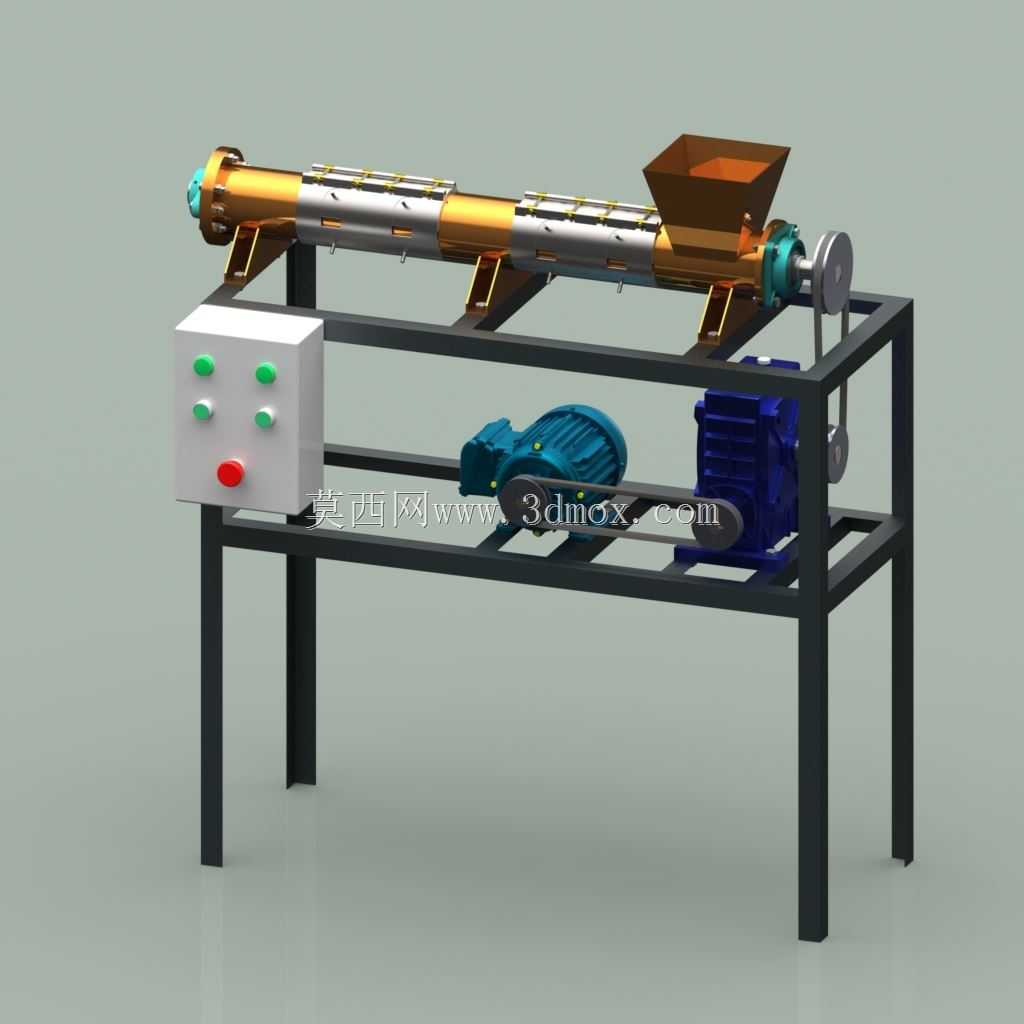

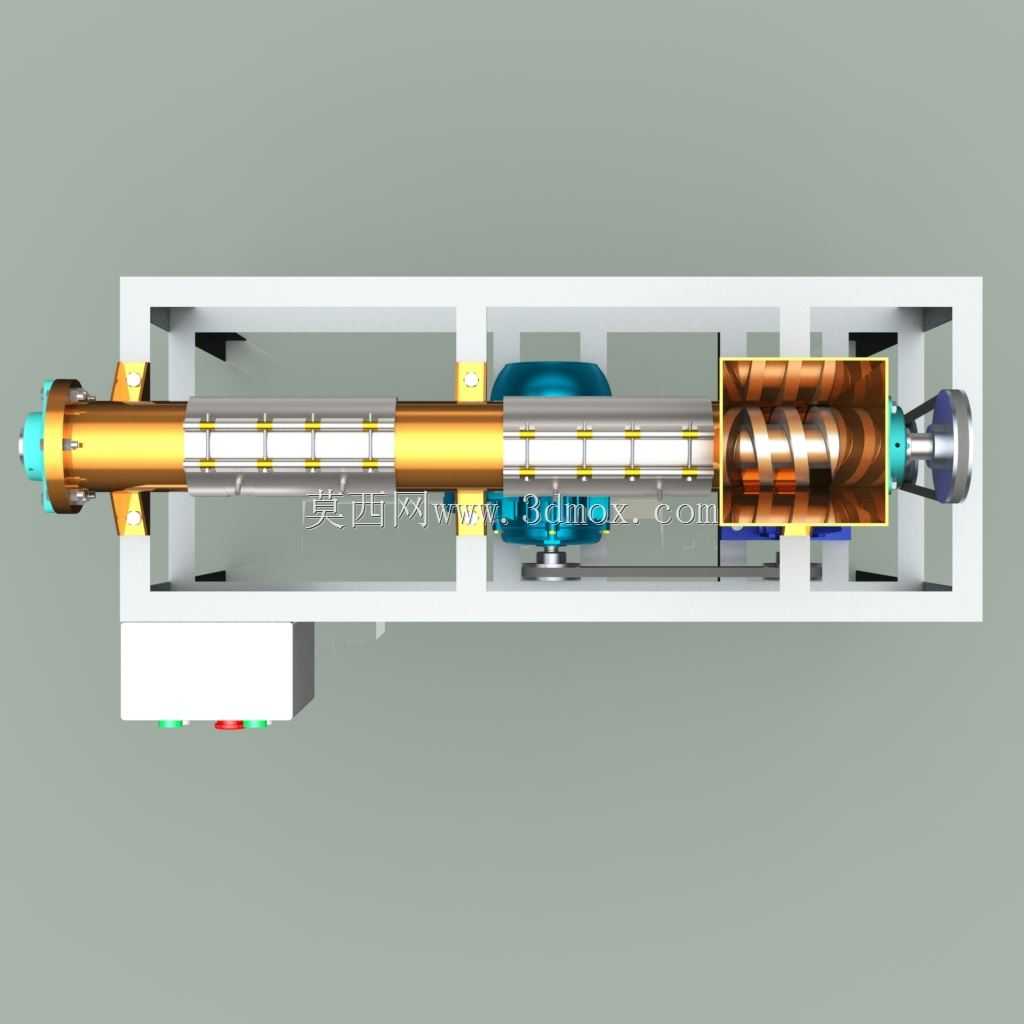

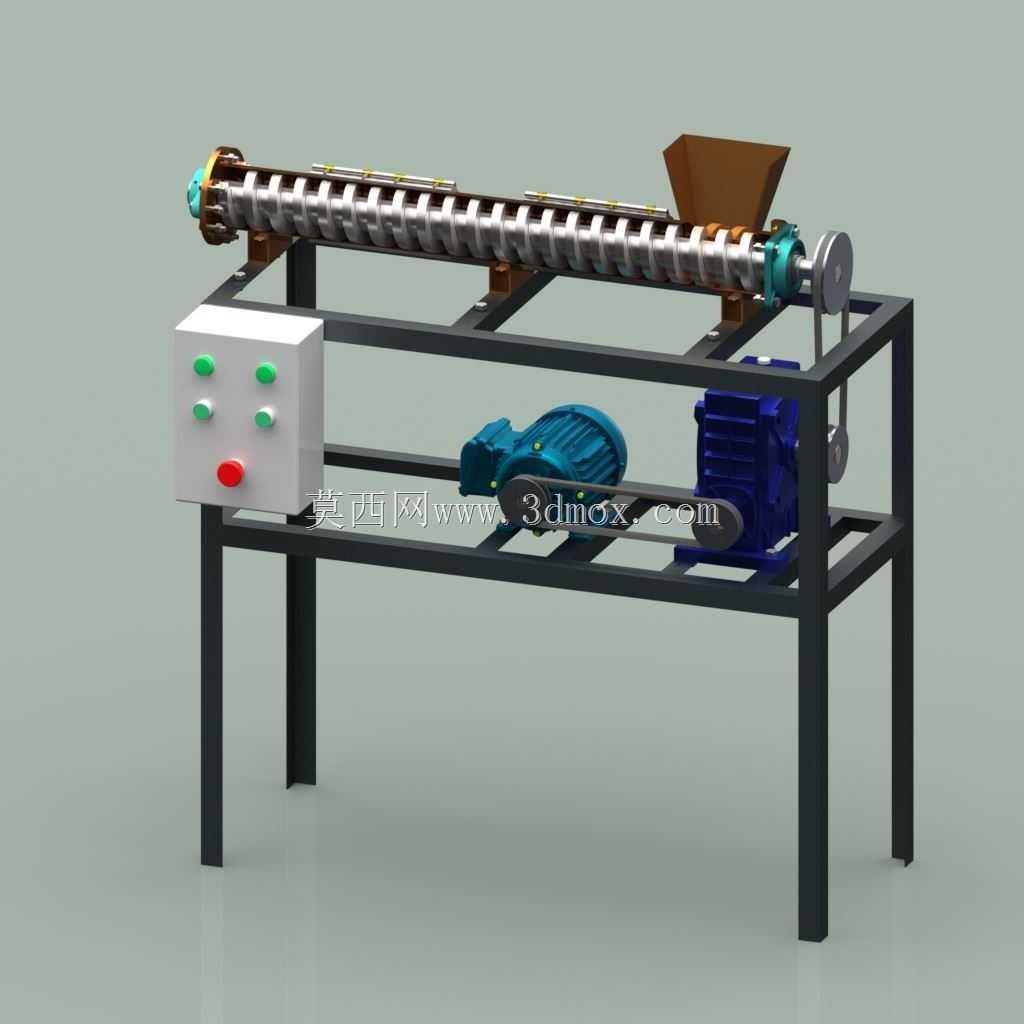

　　前端控制箱位置预留150mm的操作距离，避免操作按钮时被周边设备干涉。核心的熔融挤出单元采用水平布置的单螺杆结构，螺杆外部套分段式加热料筒，料筒分段设置加热圈与温度检测点位，不同区段对应塑料输送、熔融、均化的不同工艺需求，靠近进料口的区段温度稍低避免塑料提前熔融架桥，靠近出料端的区段温度稳定在塑料熔融区间，保证出料均匀无生料。料斗设置在料筒靠后端的上方，采用敞口式斜壁结构，内壁做光滑处理避免破碎料挂壁搭桥，料斗与料筒的连接位置设置冷却水道，防止进料口处温度过高导致塑料提前熔融堵塞进料通道。传动部分采用电机搭配减速机的布局，电机与减速机安装在机架下层的安装板上，通过带轮与皮带将动力传递到螺杆尾端，带传动的结构可以起到过载保护作用，

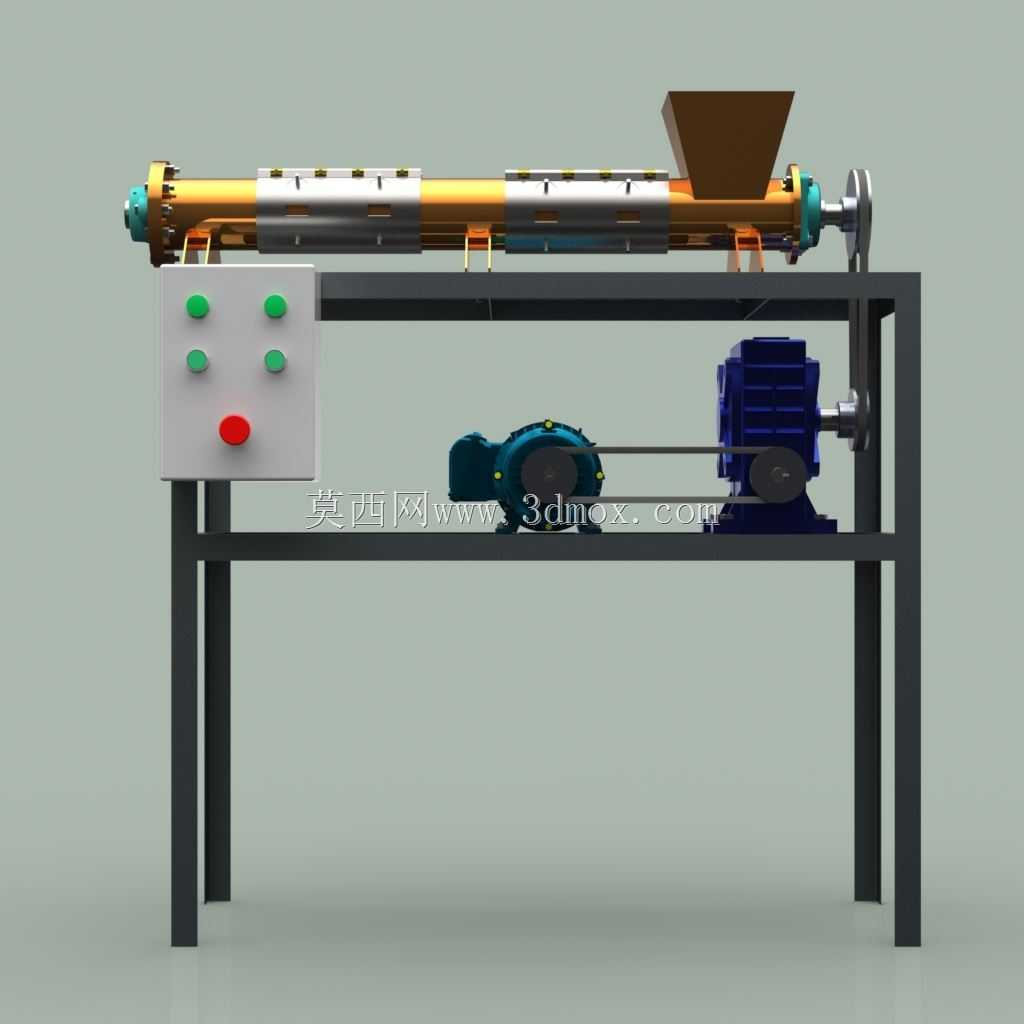

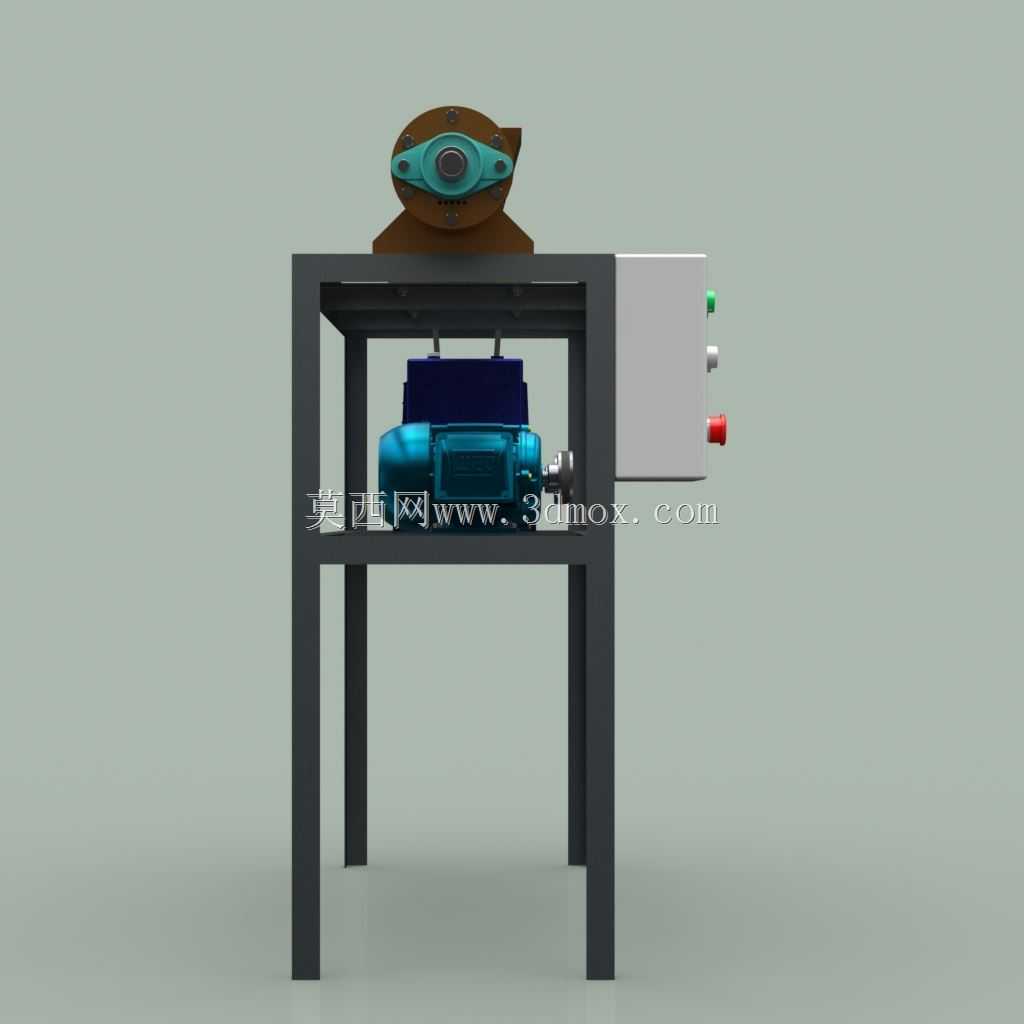

　　当料筒内进入硬质异物导致螺杆卡滞时，皮带会打滑避免电机堵转烧毁，减速机的输出转速匹配螺杆的工作转速，保证塑料在料筒内有足够的输送与熔融时间，不会因为转速过快导致塑料熔融不充分。控制箱独立安装在机架前端左侧位置，箱体上布置启停按钮、加热控制按钮与急停按钮，按钮布局符合常规操作习惯，急停按钮选用红色蘑菇头样式，设置在最容易触碰的位置，出现异常情况时可以快速按下切断设备动力与加热电源。设备的出料端可以根据使用需求更换不同的出料模头，适配耗材挤出、糊状料出料等不同工况，当用于3D打印耗材生产时，可以在出料端加装直径匹配的挤出模头与冷却水槽，直接产出标准直径的打印耗材丝；当用于塑料熔融回收浇注时，可以更换大口径出料口，

　　让熔融后的塑料糊直接流入承接模具。设计这类设备时，首先要考虑料筒的热膨胀补偿，因为料筒长期在高温下工作会产生轴向伸长，所以在料筒的支撑位置需要预留轴向窜动间隙，避免热胀产生的应力导致机架变形或者螺杆卡滞；其次要考虑螺杆与料筒的同轴度装配要求，装配时需要调整两端支撑轴承的位置，保证螺杆转动时与料筒内壁的间隙均匀，避免出现螺杆刮蹭料筒内壁的情况，影响设备使用寿命；另外加热线路与动力线路需要分开布线，加热线路选用耐高温线缆，布线位置远离料筒高温区域，线缆外部套耐高温护管，避免长期高温烘烤导致线缆绝缘层老化破损。设备的整体高度适配成年人站立操作的高度，料斗的上沿高度不超过1.4米，方便操作人员添加破碎料，控制箱的按钮高度在1米到1.2米之间，不需要弯腰或者抬手就能完成操作。日常使用时，每次停机前需要将料筒内的残余塑料挤出干净，避免冷却后凝固在料筒与螺杆表面，下次开机时出现卡滞或者碳化影响出料质量，传动部分的轴承需要定期加注润滑脂，皮带张紧度需要定期检查调整，保证动力传递稳定。这类结构相比大型工业挤出设备体积更小，结构更简单，制造成本更低，适合小批量生产或者实验场景使用，不需要复杂的配套辅助设备，接上电源就能完成塑料熔融作业，对于小型创客团队、职业院校机械专业的教学实验场景也非常适用，可以直观展示螺杆挤出熔融的工作原理，帮助学习者理解热塑性塑料的加工过程。
