CA6140车床配套压力表结构设计

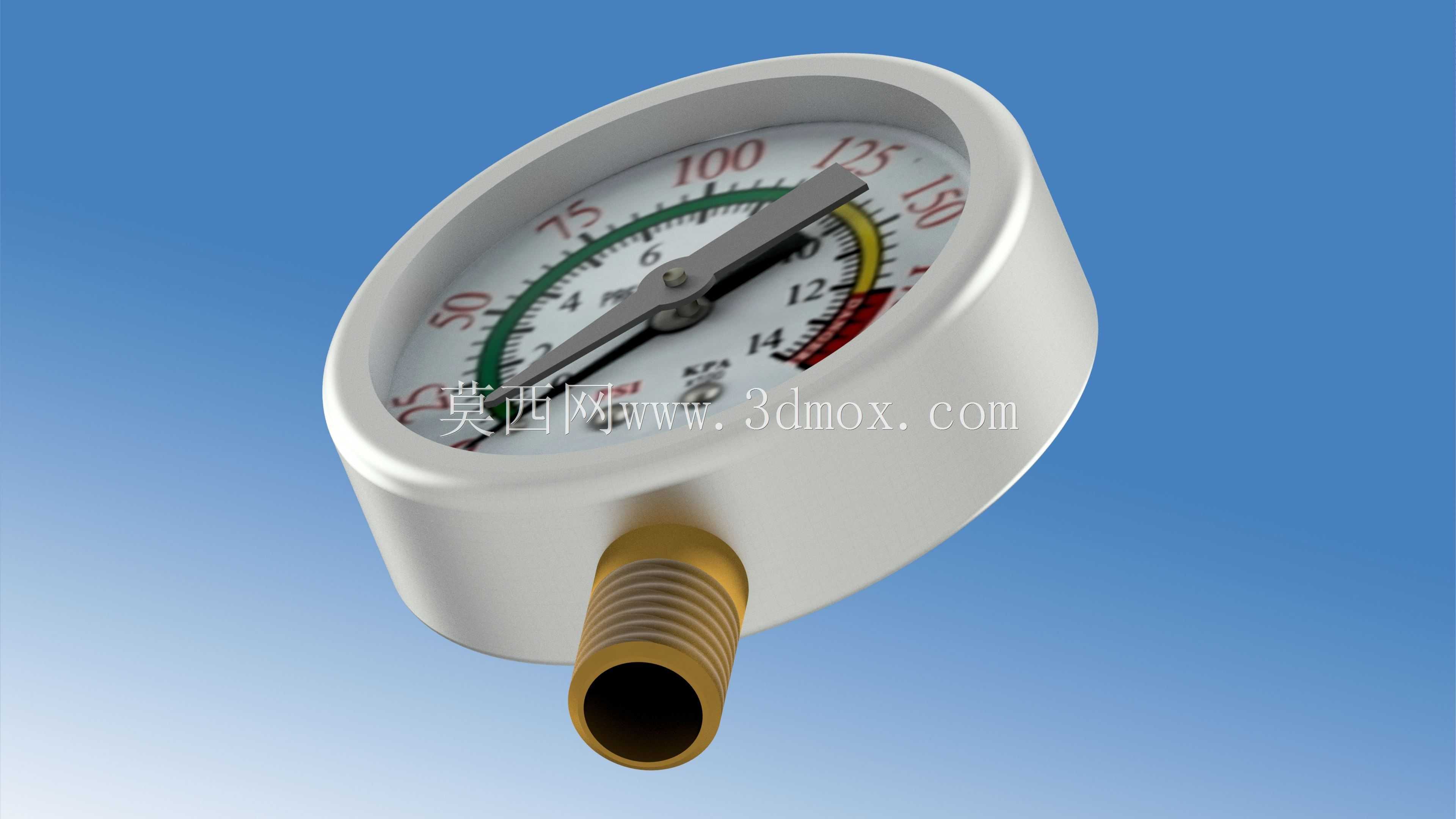

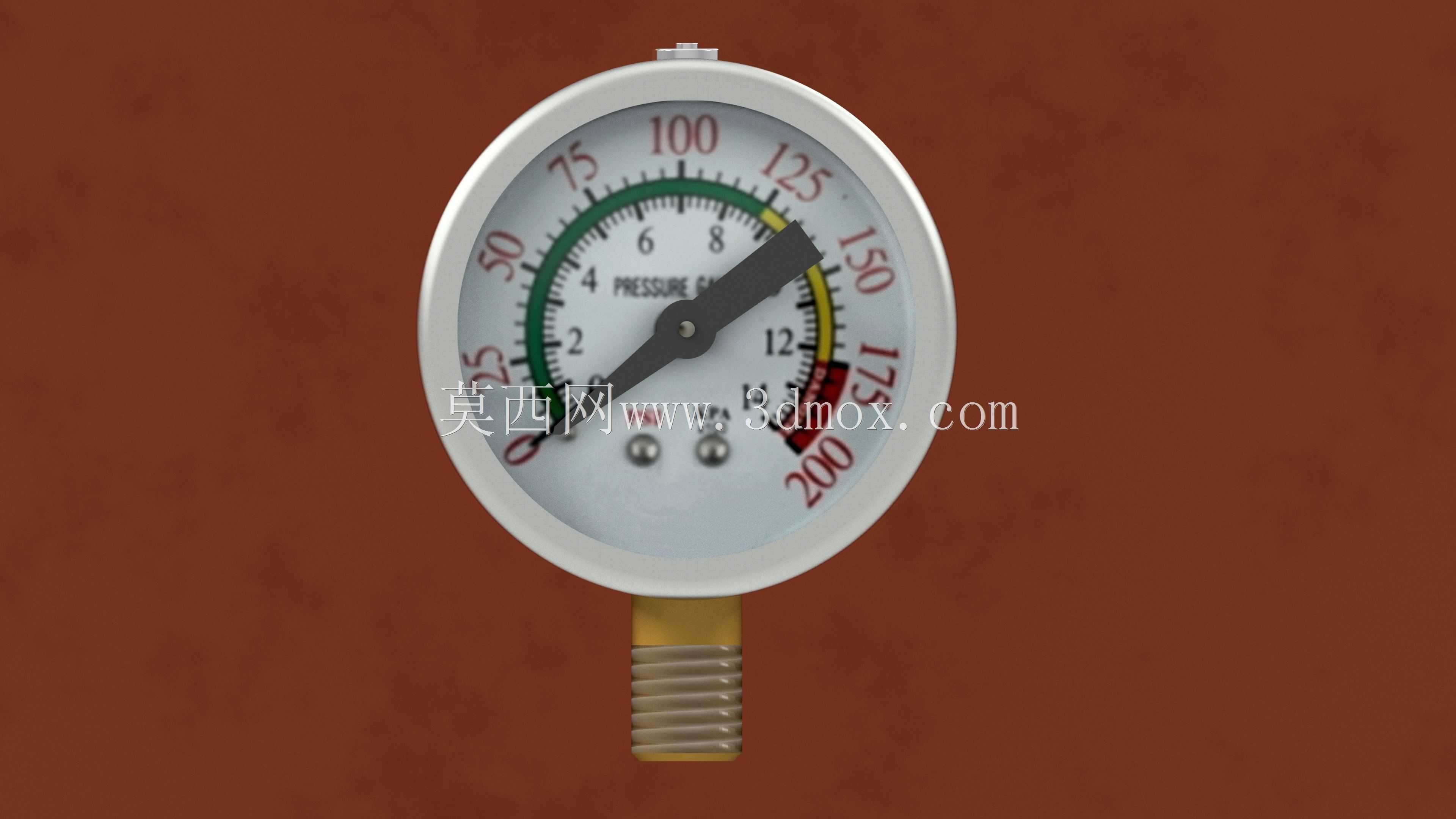

　　在普通卧式车床的液压润滑回路、冷却系统压力监测点位，这类压力表是保障设备稳定运行的核心检测元件，日常加工过程中，操作者需要通过表盘读数实时掌握主轴润滑系统供油压力、卡盘液压回路工作压力、冷却泵输出压力，一旦压力偏离额定区间，轻则导致加工精度波动，重则引发主轴抱轴、卡盘夹紧失效等设备故障。从结构设计层面看，这款压力表采用径向安装的标准结构，表壳采用金属冲压成型，表面做了哑光喷塑处理，能够抵御车间环境中的切削液飞溅、金属粉尘附着，透明表蒙选用耐冲击的透明材质，避免加工过程中飞溅的切屑磕碰损坏读数区域。内部的波登管传感组件做了应力释放优化，针对车床车间存在的主轴运转振动、切削冲击工况，设计了阻尼缓冲结构，

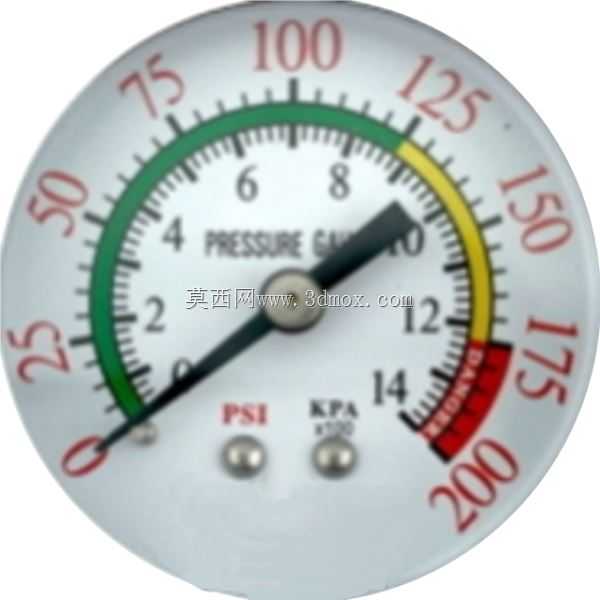

　　能够过滤瞬时压力波动带来的指针抖动，保证读数稳定准确。设计过程中优先考虑了现场安装的兼容性，安装螺纹采用工业管路通用的标准管螺纹，无需额外加工转换接头即可直接接入CA6140车床的现有测压点位，安装时的预留操作空间按照车间常规扳手操作半径设置，不需要特殊工装就能完成拆装更换。表盘刻度按照车床常用压力区间做了清晰的色标区分，绿色区间对应设备正常工作压力范围，黄色区间为预警区间，红色区间为超压危险区间，一线操作者不需要记忆额定参数，扫一眼就能快速判断系统压力是否正常，降低日常巡检的判断门槛。从安装边界尺寸来看，表壳外径适配车床原有仪表安装孔位，表盘突出安装面板的高度控制在合理范围，不会和溜板箱移动过程中的外挂管线、操作手柄产生运动干涉，

　　背部的测压接头伸出长度也做了优化，接入管路后不会挤占后方的走线空间，和周边的电气接线端子、油路分配器保持足够的安全间隙。考虑到车床日常维护的便利性，这款压力表的表罩采用卡扣式连接结构，不需要专用工具就能拆开清理表蒙内侧的油污、雾气，内部的机芯组件做了模块化设计，后期如果出现传感元件疲劳损坏，可以单独更换机芯而不需要整体更换表壳，降低设备维护成本。在建模过程中，所有配合尺寸都严格遵循机械设计手册的公差要求，安装螺纹的公差、表壳和安装面板的配合间隙都按照实际装配要求做了参数化设置，纹理和材质参数完全匹配工业现场实际使用的压力表外观，金属表壳的粗糙度、表盘的印刷质感、表蒙的透光折射效果都做了还原，能够直接用于设备的装配干涉检查、

　　维护培训课件制作、虚拟维修仿真场景搭建。实际应用中，这类压力表除了CA6140车床，也能适配同类型的普通卧式车床、铣床等通用金属切削设备的压力监测点位，只要管路压力量程匹配、安装螺纹规格一致，就能直接替换使用，不需要做额外的结构修改。设计时还考虑了车间的温差影响，内部元件的选材适配工业车间常见的温度波动范围，不会因为冬夏车间温度变化导致测量精度出现明显偏移，阻尼油的选型也兼顾了高低温下的黏度稳定性，保证在不同季节的车间环境下都能起到良好的指针阻尼效果，避免指针频繁抖动磨损机芯齿轮，延长仪表的使用寿命。
