小型数控与激光设备用线性滑台导轨

　　在小型桌面级数控加工、激光打标切割类设备的结构搭建中，直线传动部件的选型往往直接决定设备的运行精度与负载表现，这款线性导轨模组正是针对这类紧凑型设备的安装需求设计，适配小行程、轻负载的直线往复运动场景。从实际应用场景来看，这类模组常被用于桌面数控雕刻机的Z轴进给、小型激光打标机的X/Y轴移动，或是小型自动化点胶、分拣工位的短距离直线输送，相比传统的光轴搭配滑块结构，集成化的模组设计省去了用户自行对齐导轨、校准丝杆同轴度的繁琐步骤，开箱即可完成安装固定，大幅缩短非标设备的组装调试周期。

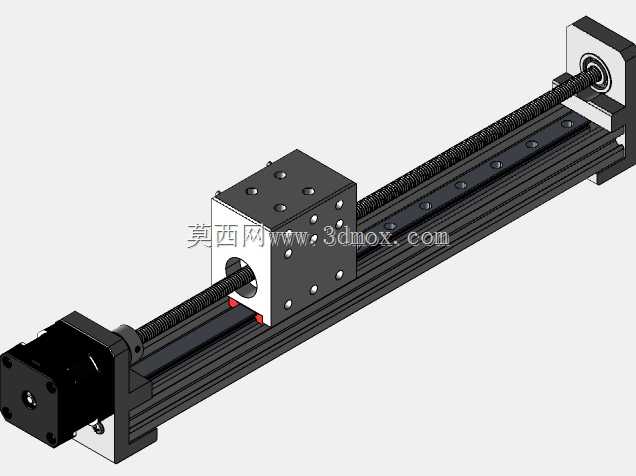

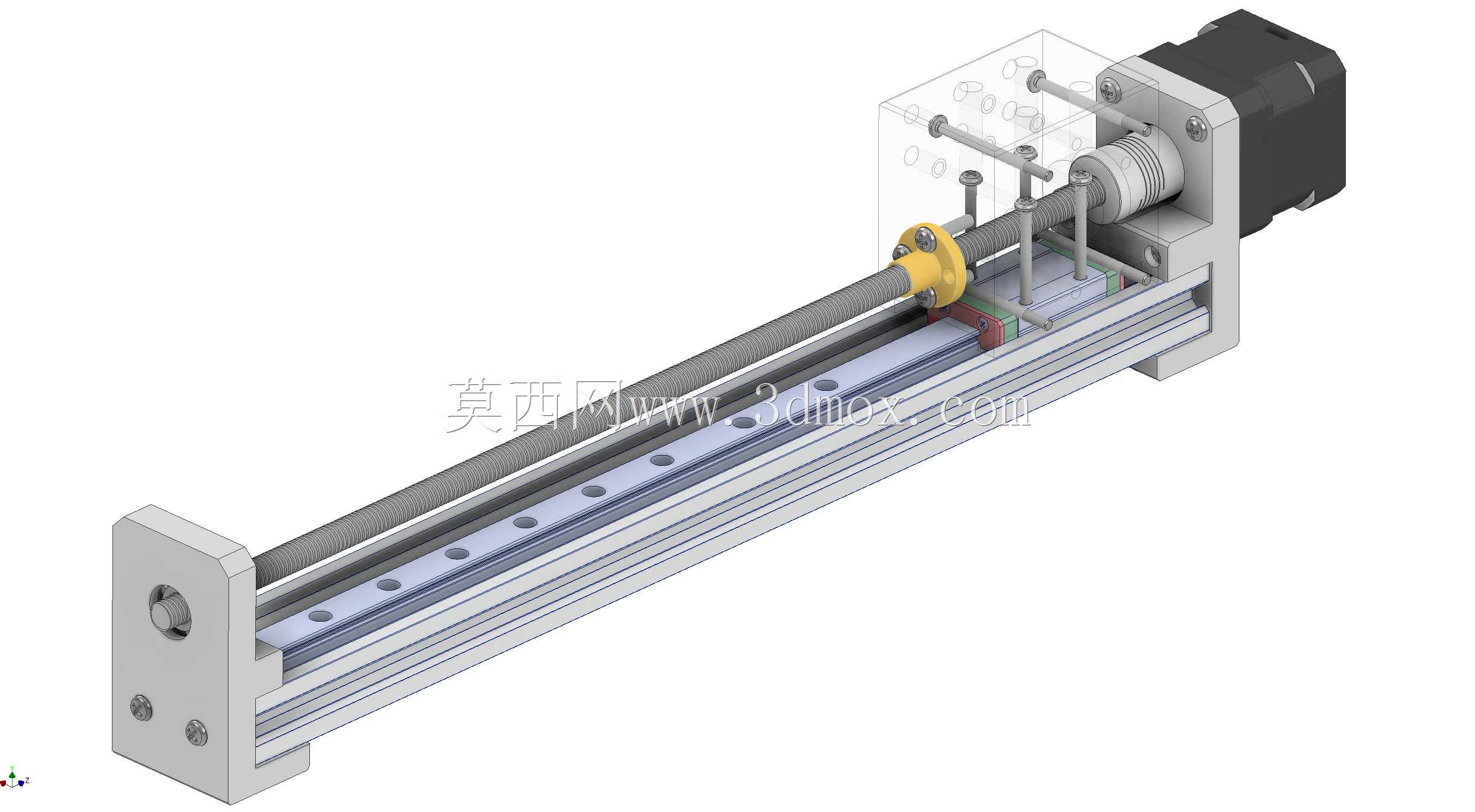

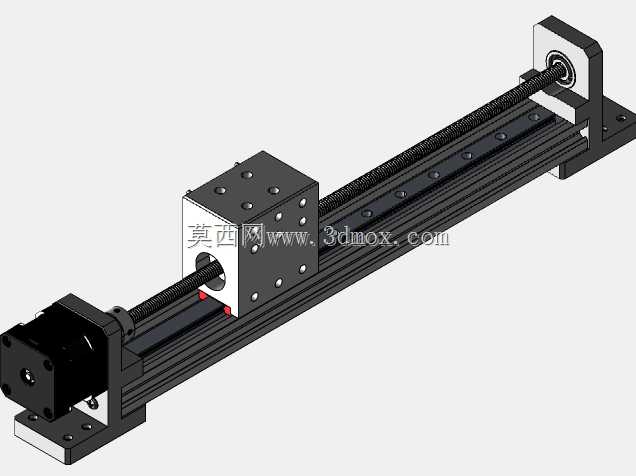

　　从结构设计思路来看，这款模组选用MGN12规格的微型直线导轨作为运动导向部件，这类导轨本身具备摩擦阻力小、定位精度高、侧向负载承受能力强的特点，非常适合行程较短、安装空间紧凑的桌面级设备使用。模组的主体支撑结构采用4020规格的工业铝型材搭建，铝型材本身自带T型安装槽，既可以通过T型螺栓灵活调整滑块端的负载安装位置，也能方便用户将整个模组固定在设备框架的任意位置，无需额外加工复杂的安装基准面。传动部分采用导程2mm的T8梯形丝杆搭配Nema17规格的步进电机，丝杆端部通过柔性联轴器与电机输出轴连接，能够补偿少量的安装同轴度误差，避免丝杆运转时出现卡顿、异响的问题，导程2mm的设计兼顾了进给精度与移动速度，既可以满足激光加工时的慢速精确定位需求，也能适配小型数控雕刻时的连续进给要求。

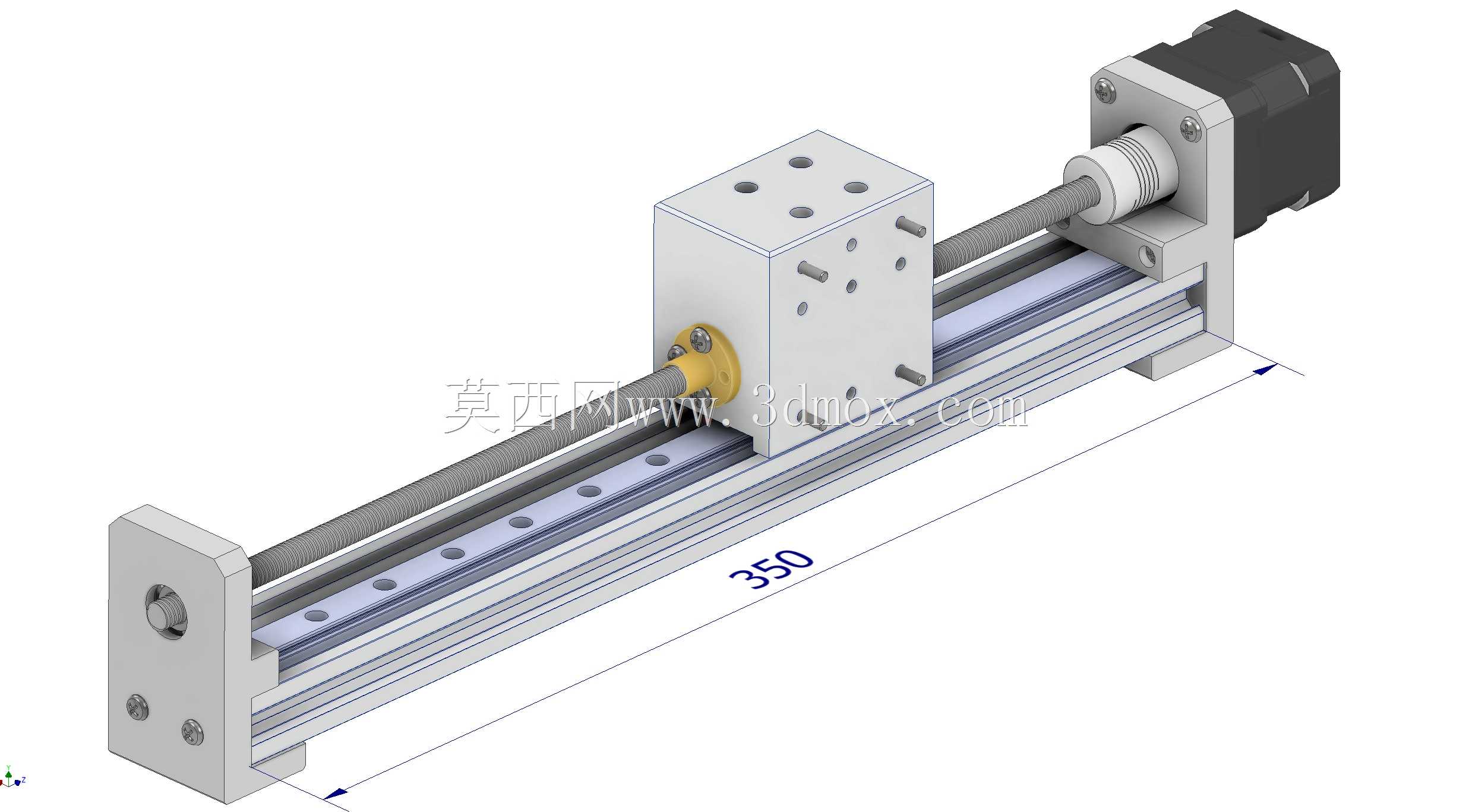

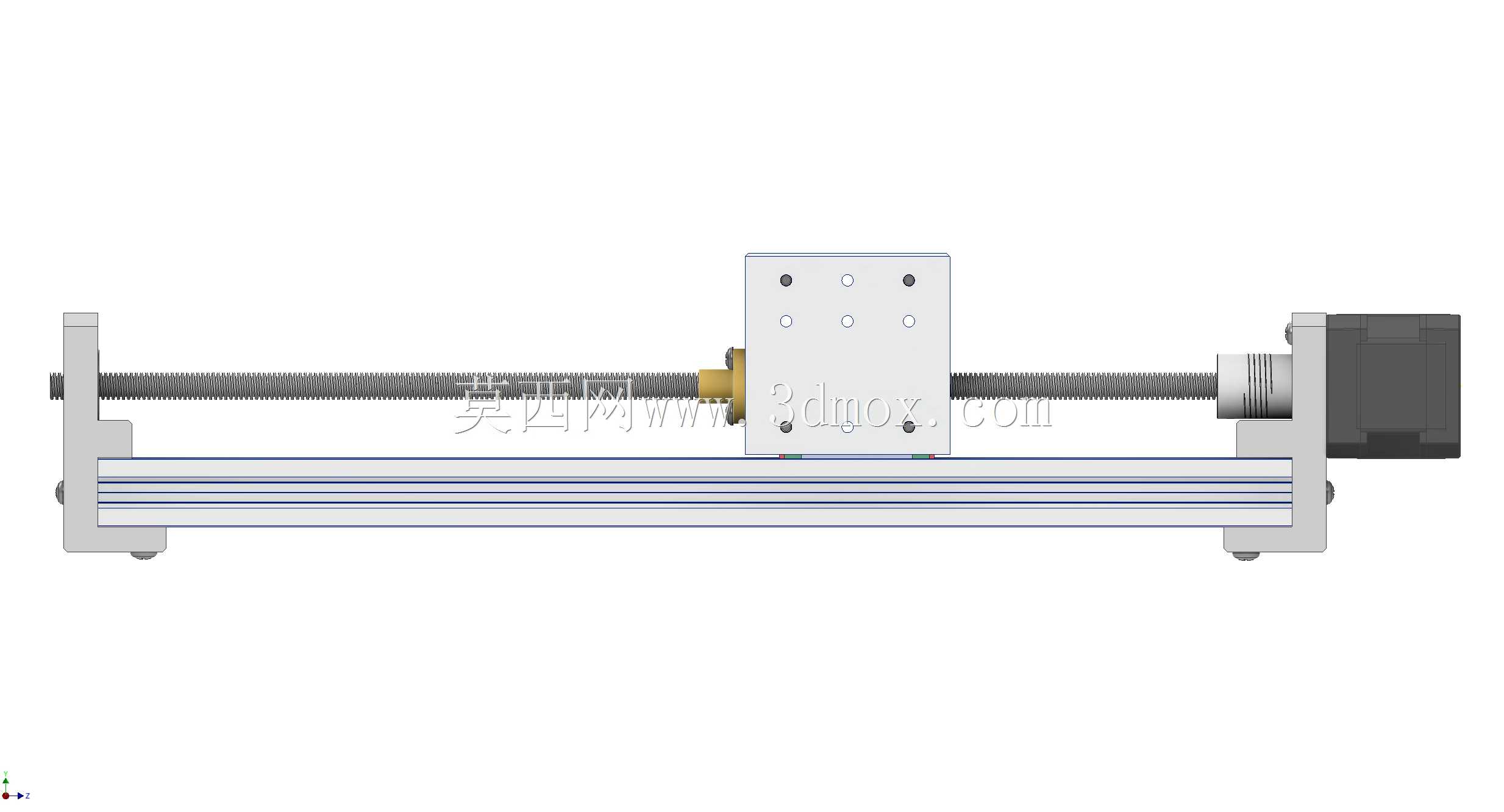

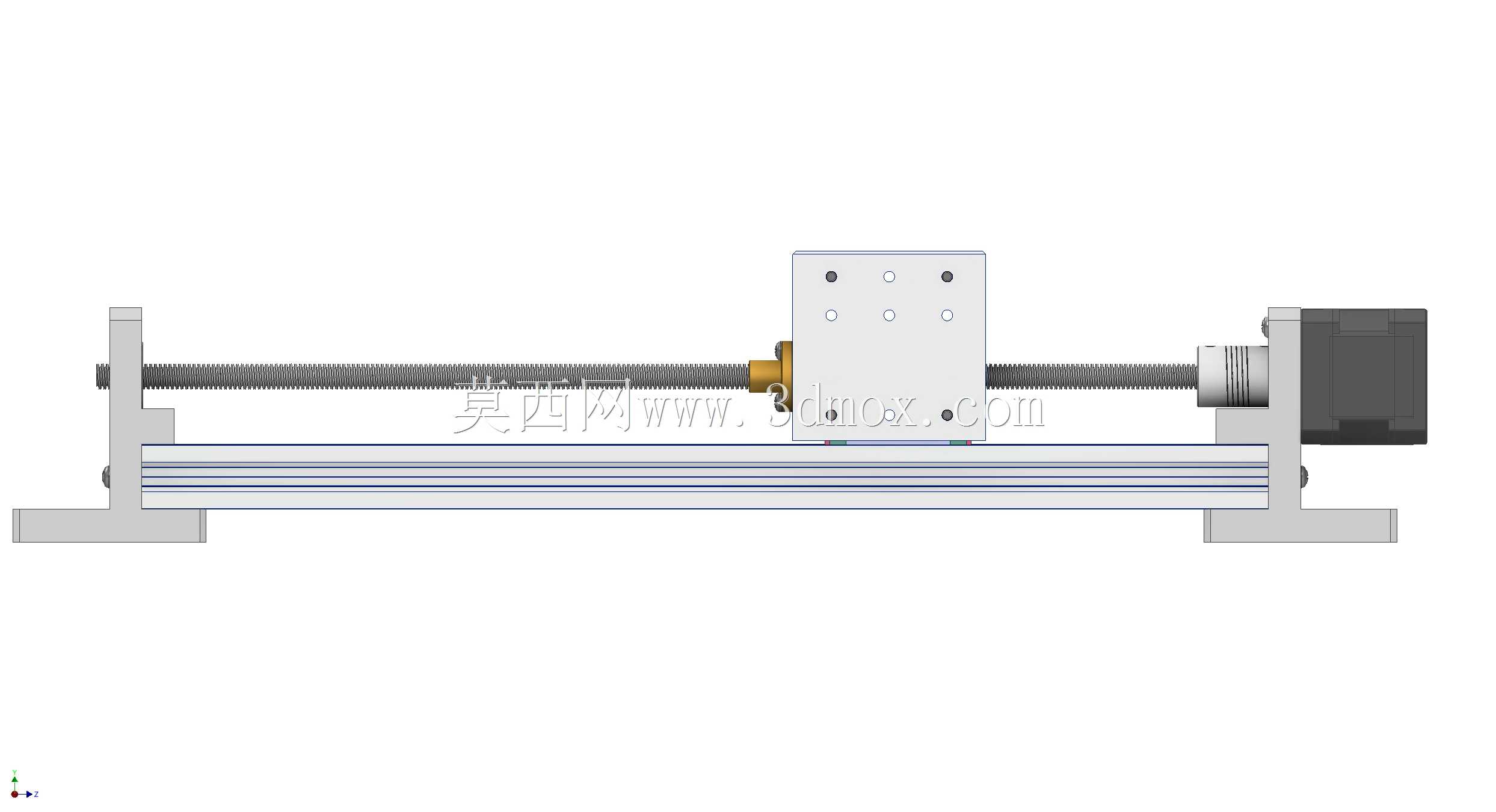

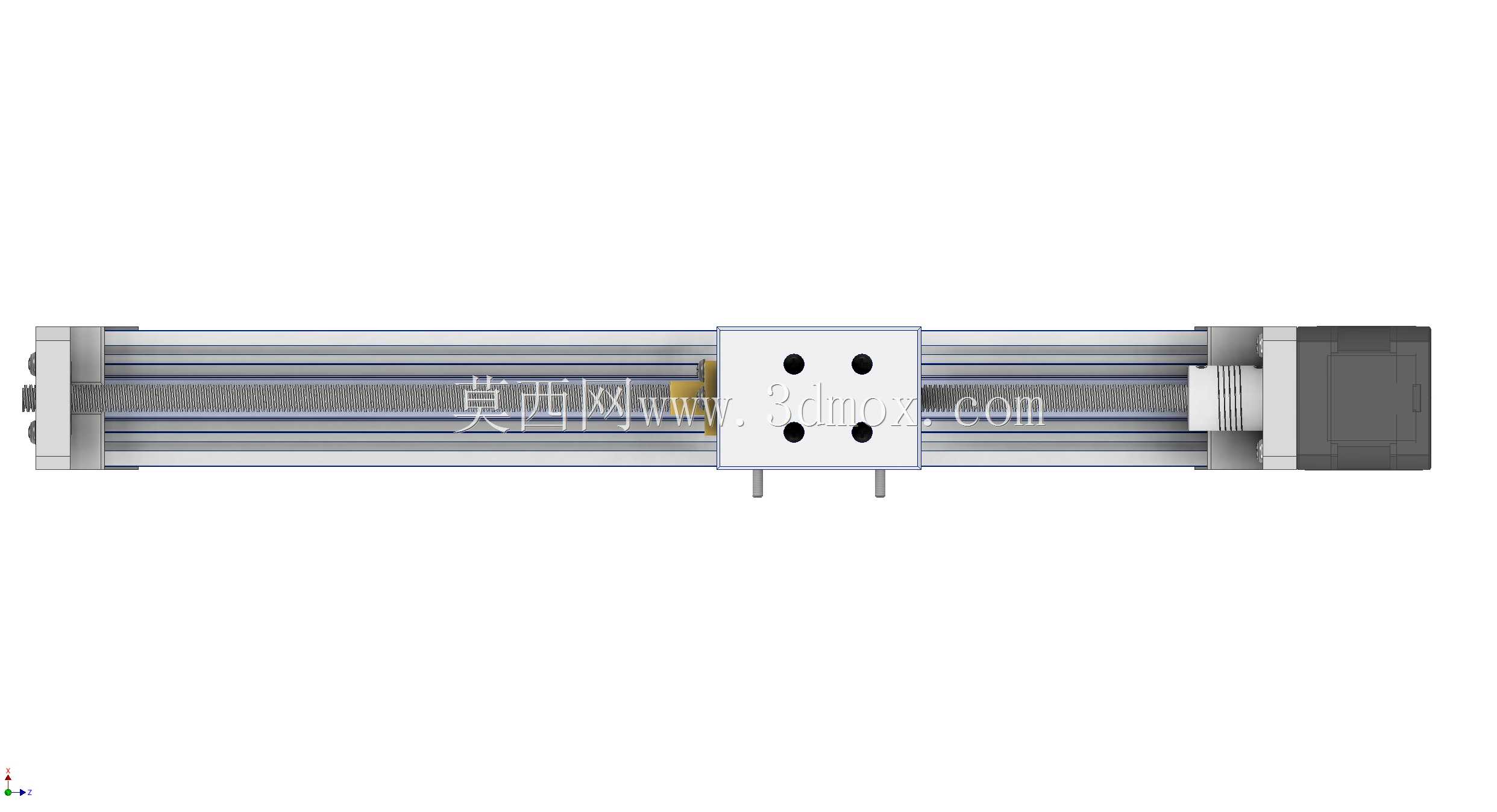

　　模组的有效行程为350mm，整体外形尺寸紧凑，安装时需要预留的边界空间较小：模组两端的固定端座分别承担丝杆支撑与电机安装的功能，电机安装端的座体预留了标准的Nema17电机安装孔位，用户可直接搭配市面上常见的42步进电机使用，无需额外加工转接板。滑块部分采用一体化铣削加工的滑台结构，滑台表面预留了多组标准安装螺孔，可直接固定激光头、雕刻主轴、点胶阀等末端执行部件，滑台侧面还设置了防撞缓冲结构，避免滑块运行到行程端点时出现硬碰撞损坏导轨或丝杆。

　　在实际安装调试过程中，需要注意保证模组安装基面的平面度，若基面存在明显形变，会导致导轨受力不均，运行时出现卡顿、精度下降的问题；由于采用梯形丝杆传动，这类模组具备一定的自锁能力，垂直安装时可避免断电后滑块下滑，但垂直使用时需要适当降低负载上限，避免超出丝杆的轴向承载能力。日常维护时只需定期在导轨滚道与丝杆表面涂抹润滑脂，即可保证长期运行的顺畅度，无需复杂的保养操作。

　　相比自行采购散件组装的同规格滑台，这款集成化模组的所有部件都经过预装校准，导轨平行度、丝杆同轴度都在出厂时调整到合适范围，用户不需要自行准备专用工具校准，也不用担心散件搭配时出现的尺寸不匹配问题，非常适合非标设备开发者、小型设备厂商以及个人DIY爱好者使用，能够有效降低直线传动部分的设计与组装难度，提升设备搭建的效率。
