100mm行程电动衬板驱动执行机构

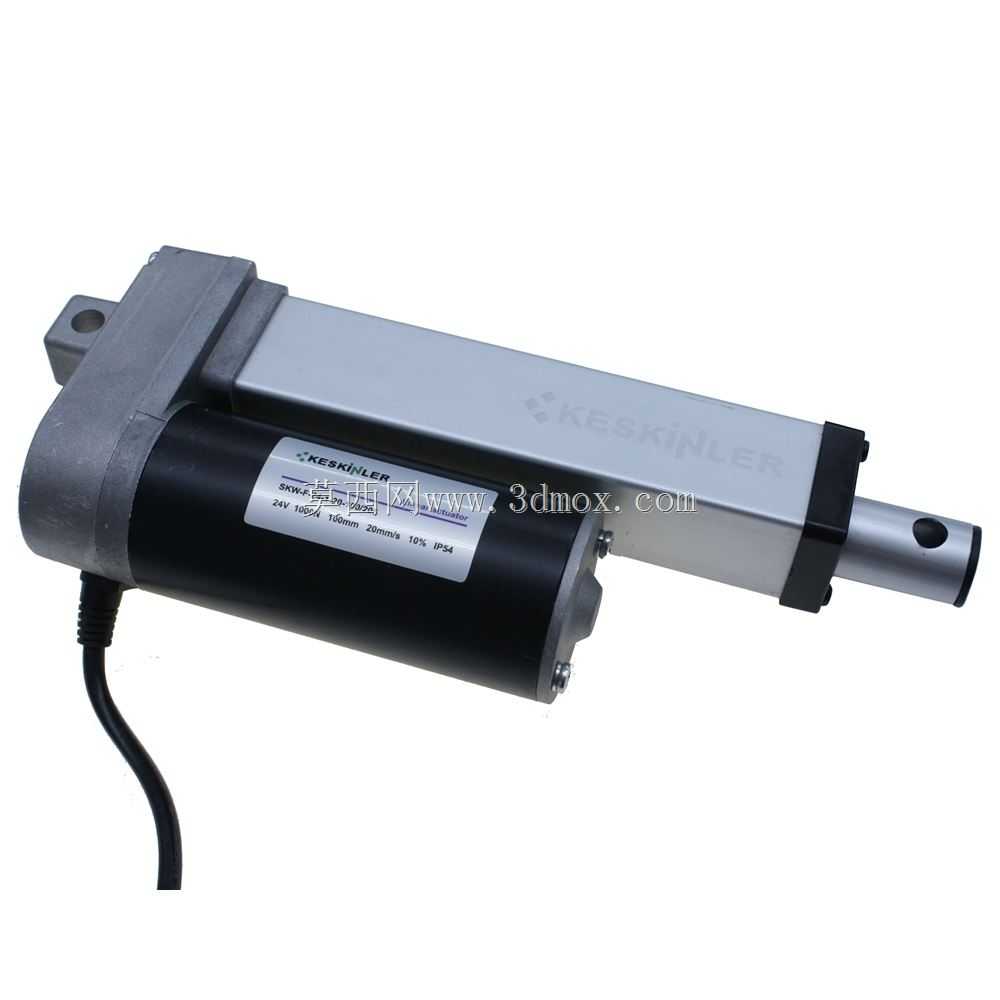

　　这款100mm行程的电动衬板执行机构，核心定位是工业场景下的小负载直线往复驱动单元，在各类需要精准位移控制的工装工位、小型自动化设备、物料挡停机构中应用广泛。从结构设计逻辑来看，整机采用驱动端与传动段同轴布局的形式，尾部的直流驱动单元通过内置减速组将高转速低扭矩的动力转化为低转速大推力的直线输出，前端的伸缩推杆采用硬质铝合金型材作为主体承载结构，表面做硬质阳极氧化处理，既能降低推杆往复运动时的摩擦阻力，也能在常规工业车间环境下抵御轻度粉尘、切削液飞溅带来的腐蚀影响。

　　从安装边界来看，驱动端尾部设置了单耳铰接安装孔，推杆前端为内螺纹连接接口，整机安装时可根据现场布局选择尾部铰接+前端铰接、尾部铰接+前端刚性连接两种安装形式，安装孔位的同轴度公差控制在0.1mm以内，避免安装错位导致推杆运行时出现卡滞、偏磨问题。整机的外轮廓在完全缩回状态下，总长度控制在紧凑范围内，100mm的额定行程刚好适配多数机床衬板调整、工装夹具挡块切换、小型设备舱门启闭的位移需求，不需要额外加装行程放大机构就能直接匹配工位动作要求。

　　功能特性上，这款执行机构内置了行程限位触发结构，当推杆运行到伸出、缩回的两个极限位置时，会自动切断驱动回路，不需要外部额外加装限位开关就能避免机构超行程运行损坏，输出端的额定推力适配常规衬板调整的负载需求，运行速度平稳，不会出现冲击性位移导致衬板定位偏移。传动段的密封结构采用多道唇形密封圈，能阻挡车间内的金属切屑、粉尘进入传动腔内部，延长内部传动副的使用寿命，尾部的出线位置做了防弯折护套，避免设备运行过程中线缆反复弯折出现线芯断裂的问题。

　　设计思路上，这款执行机构没有采用复杂的分体式传动结构，而是将驱动单元、减速组、传动丝杠、推杆本体集成在同一轴线上，最大程度压缩了整机的径向尺寸，在安装空间狭窄的机床内部、工装夹具侧边都能顺利布置。外壳的连接部位采用止口定位加螺栓紧固的形式，既保证了整机的装配同轴度，也方便后期维护时拆解检查内部传动件的磨损情况，不需要专用工装就能完成常规的清洁、润滑作业。

　　在实际应用场景中，这类执行机构常被用于机床加工区域的衬板位置调整，根据不同加工工件的尺寸，通过推杆伸缩调整衬板的遮挡位置，阻挡切削液、切屑飞溅到非加工区域；也可用于小型自动化生产线的物料挡停机构，通过推杆伸出挡停输送线上的工装板，待工位作业完成后缩回放行；还能适配小型环保设备的风门启闭、农业小型机具的部件位置调整等场景，相比气动执行机构，它不需要配套气源管路、电磁阀组，只需要接入对应电压的直流电源就能运行，布线更简单，位置控制精度更高，不会因为气压波动出现推力不足、位置偏移的问题；相比液压执行机构，它不存在液压油泄漏的风险，不需要配套液压站、油路管路，维护成本更低，更适合小负载、短行程、需要频繁往复动作的工位使用。

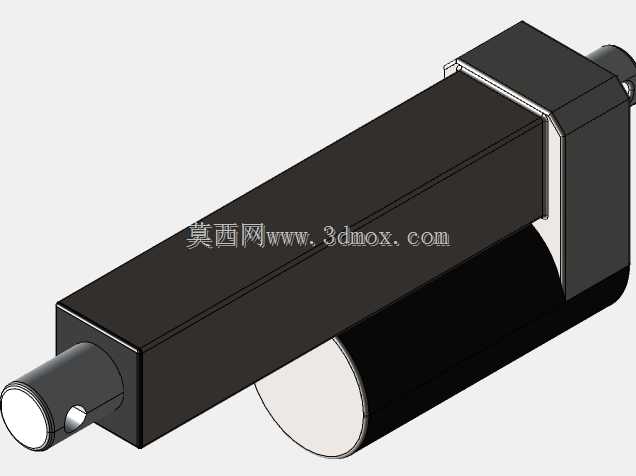

　　从建模细节来看，模型完整还原了整机的所有外部结构特征，包括驱动单元的外壳散热筋、标签位、线缆护套，传动段的外壳标识、安装固定槽位，推杆前端的连接螺纹、密封圈结构，尾部的铰接安装孔位尺寸都按照实物比例还原，在做设备整体装配仿真时，可以直接导入模型进行安装干涉检查，模拟推杆伸缩动作时的运动轨迹，验证周边部件的布局是否合理，避免实际加工装配时出现结构干涉、行程不足的问题。模型的各部件分模清晰，可根据需要拆解查看内部传动结构的装配关系，对于需要基于该执行机构做二次结构改造的设计人员来说，能直接参考现有安装尺寸做适配结构设计，减少测绘实物的工作量，缩短设备开发的设计周期。
