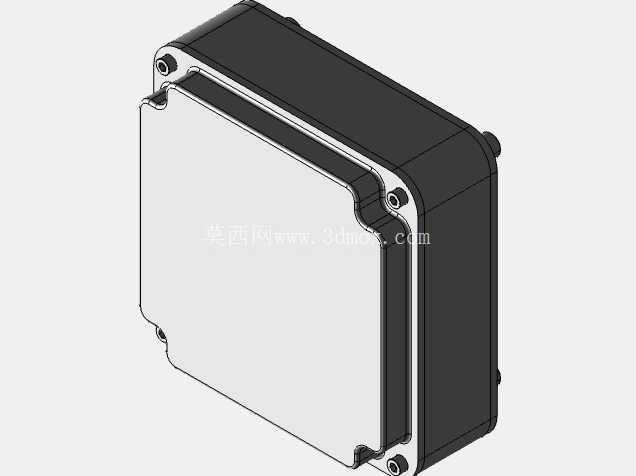

带冷却结构的IP67防护等级电子箱体设计

户外通讯基站、野外工业测控站点、沿海厂区设备部署场景中，电子元器件的防护与散热始终是结构设计需要平衡的核心矛盾点，这款带冷却结构的IP67防护电子箱，正是针对宽温域、高腐蚀、高粉尘潮湿的严苛部署环境开发的承载结构。

从安装边界来看，箱体整体外形尺寸控制为200mm×200mm×100mm，属于紧凑型壁挂或机架侧装的电子承载单元，安装时需预留侧面冷却管路接头的操作空间，进出液接头伸出箱体侧壁长度为35mm，安装孔位分布在箱体四角的法兰凸缘上，孔距适配标准19英寸机架的侧装辅件，也可直接通过膨胀螺栓固定在户外混凝土基座或设备金属立面上，箱体与安装面之间需配套3mm厚的丁腈橡胶减震垫，避免长期振动导致密封面错位。

设计过程中优先解决宽温域适配问题，针对两种典型工况做了密封垫片的差异化配置：常规工业场景工作温度覆盖-20℃至100℃区间时，采用丁腈橡胶材质密封垫片，该材质耐矿物油、耐普通工业酸碱腐蚀，压缩永久变形率小，适合大多数厂区、城市通讯站点的使用环境；针对极寒或高温工业场景，比如北方冬季户外站点、冶金厂区近热源部署点位，工作温度覆盖-32℃至200℃区间时，更换为硅胶材质密封垫片，硅胶的耐温区间更宽，低温下不会失去弹性导致密封失效，高温下不会析出胶质污染内部电路。两种垫片在装配时都需要在接触面均匀涂抹导热硅脂，既填补密封面的微观加工凹痕提升防护等级，也能辅助垫片与金属壳体之间的热量传导。

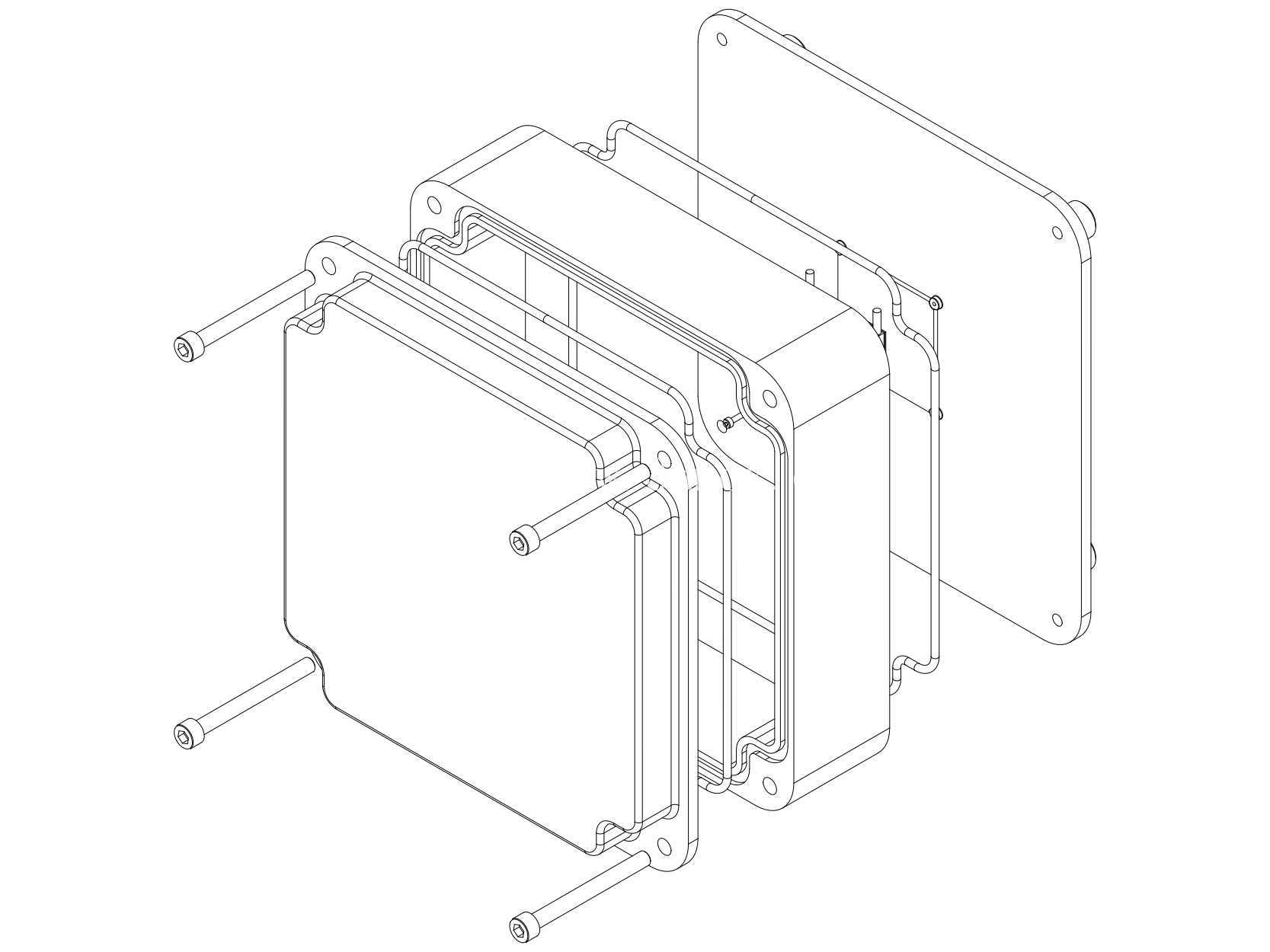

密封性能的实现不止依赖垫片选型，盖板与箱体主体的密封面做了0.8mm深度的凹槽限位结构，垫片嵌入凹槽后不会在螺栓锁紧时发生移位，所有紧固件采用8.8级DIN912内六角圆柱头螺栓，锁紧时按照对角线顺序分步施加扭矩，避免单颗螺栓过紧导致盖板翘曲出现密封缝隙。材质选择上做了成本与耐腐蚀性的平衡：底盖与箱体主体采用304不锈钢整体冲压成型，焊缝处做钝化处理，可抵御常规户外雨淋、工业大气腐蚀，满足5年以上的户外使用寿命要求；顶盖采用C45钢材加工后做整体喷塑处理，在降低整体材料成本的同时，喷塑层可抵御普通盐雾环境侵蚀，若部署在沿海高盐雾区域或化工厂区，可将顶盖更换为304不锈钢材质，或在喷塑层外增加AIS1045陶瓷涂层，可将耐腐蚀寿命提升至12年以上。

冷却结构的设计充分考虑了散热效率与电偶腐蚀风险：箱体底部预留冷却器安装位，冷却器采用铜质流道结构，安装时铜质散热面与箱体内部电路模块的发热面直接接触，接触位置不做喷漆或涂层处理，通过去除毛刺、研磨加工将接触面粗糙度控制在Ra1.6以内，降低接触热阻提升散热效率；为避免铜质冷却器与不锈钢箱体直接接触产生电偶腐蚀，两者之间增加0.2mm厚的导热绝缘衬垫，既阻断电化学腐蚀通路，又不影响热量传递。冷却管路采用侧出式快插接头，防护等级与箱体一致，避免管路连接位置成为防护薄弱点。

针对部分有轻量化需求的场景，设计阶段也预留了PEEK塑料材质部件的替换空间，PEEK材质可在-100℃至200℃的温度区间内保持结构强度，且自身具备优异的耐腐蚀性能，不会发生金属材质常见的锈蚀问题，但采用PEEK部件时需要在冷却器下方集成金属防漏挡板，避免冷却管路意外渗漏时液体直接接触内部电路，同时PEEK部件的安装螺纹需要镶嵌金属铜套，避免长期锁紧导致螺纹滑牙失效。

箱体内部预留了标准PCB安装柱，安装柱高度分为10mm、20mm两档，可根据内部电路模块的高度灵活选配，内部走线槽沿箱体侧壁布置，避开冷却器的安装区域，避免线缆长期受冷热交替影响出现绝缘层老化。所有边角位置做R3圆角处理，既避免安装时划伤操作人员，也减少应力集中点，提升箱体整体的抗冲击性能，可承受10g加速度的机械冲击而不发生密封失效。
