CubeMars AK60-6盘式伺服执行器结构设计

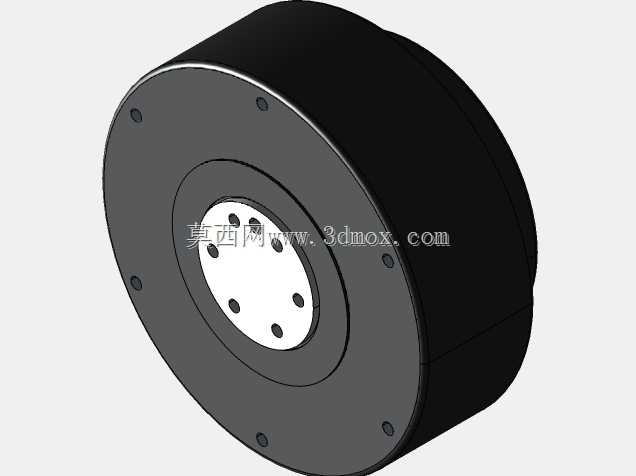

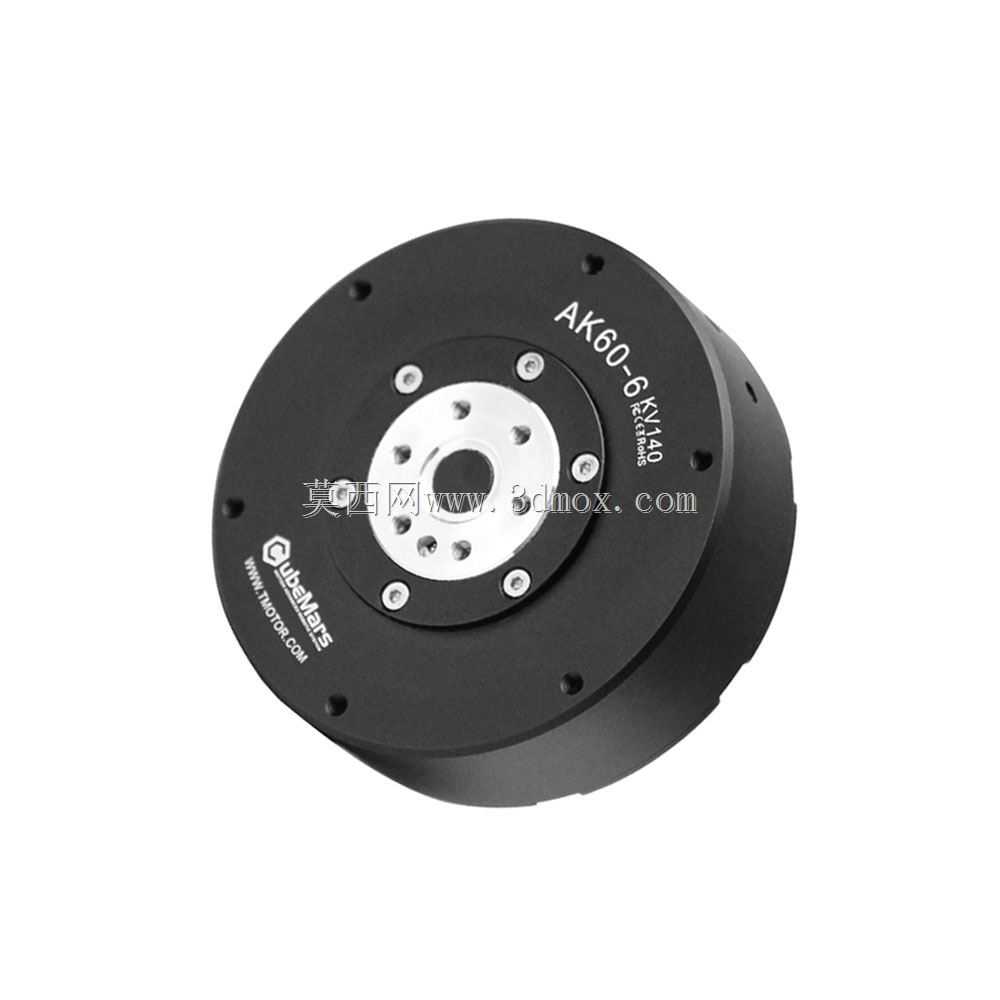

　　从结构设计逻辑来看，它的外壳采用高强度铝合金一体车削成型，外圈均匀分布的沉头安装孔是按照标准节圆排布的，安装时可以直接从外侧穿入螺丝固定到设备的安装基座上，不需要在壳体内部预留锁付空间，这也是它能做到薄型化的关键设计点；输出端采用带定位止口的法兰结构，止口的公差配合选的是H7/h6的间隙配合，既能保证输出端和负载连接的同轴度，又不会因为过盈配合导致装配时卡滞，法兰面上的6个内六角螺丝孔呈圆周均布，对应常规的标准连接件孔位，不需要额外做转接板就能直接固定负载臂、轮组这类外接部件。这款盘式结构的执行器，在协作机器人关节、外骨骼动力单元、小型AGV驱动轮、云台转台这类对安装轴向空间有严格限制的场景里适配性极强，区别于传统长筒型伺服电机搭配减速器的分体结构，它把驱动电机、减速结构、输出法兰做了同轴一体化整合，能直接把输出端连接到负载端，省去了额外的联轴器、安装转接座的装配空间，很多做紧凑型机器人设计的工程师在做关节布局时，会优先选这类扁平结构的执行器来压缩整机的臂厚尺寸。

　　实际使用中，这类执行器的输出扭矩特性偏向低速大扭矩，内置的减速结构把电机的高转速低扭矩输出做了减速增扭，匹配机器人关节运动时需要的低速平稳性要求，端面上预留的走线槽可以把电机的动力线、编码器线从壳体侧面的出线口引出，避免关节转动时线缆被拉扯磨损，壳体表面做了硬质阳极氧化处理，在日常装配调试中不容易被工具刮花，也能提升壳体的散热效率，长时间带载运行时能把绕组产生的热量更快通过壳体散发到空气中，避免过热导致的扭矩衰减。

　　做三维建模的时候要特别注意它的安装边界尺寸，整体的轴向厚度控制得非常紧凑，在做设备布局时要预留好出线口的弯折空间，不能把出线位置贴死在安装板上，不然线缆长期弯折会出现断芯问题；输出法兰的端面跳动公差在建模时要按照0.02mm以内的精度做装配约束，不然实际装配后会出现负载运转偏心的问题，带动整个机构出现振动。另外它的后端盖和主体外壳采用止口定位加螺丝锁付的结构，密封槽设计在止口位置，日常在普通工业环境下使用可以阻挡粉尘进入内部减速腔，不需要额外做防尘防护结构，很多做教育机器人、小型协作机械臂的团队选这款执行器，就是因为它的一体化设计减少了自行搭配电机、减速器、编码器的选型和装配工作量，只需要设计对应的安装连接结构就能直接集成到整机里，能大幅缩短原型机的开发周期。

　　在做结构校核的时候要注意，安装孔的锁付扭矩不能超过螺丝的额定扭矩，不然会把铝合金壳体上的螺纹孔滑牙，因为壳体本身是铝合金材质，虽然做了硬化处理，但螺纹的强度还是不如钢质螺纹套，如果是需要频繁拆装的使用场景，可以在安装孔位置预先压入钢丝螺套来提升螺纹的耐用度。输出法兰的中心孔是通孔设计，在需要过线的关节场景里，可以把负载端的线缆从中心孔穿过，避免线缆外露在关节外侧被剐蹭，这个细节设计在很多协作机器人关节上都有应用，能大幅提升整机的走线整洁度。
