包装线末端转弯输送组合设备结构

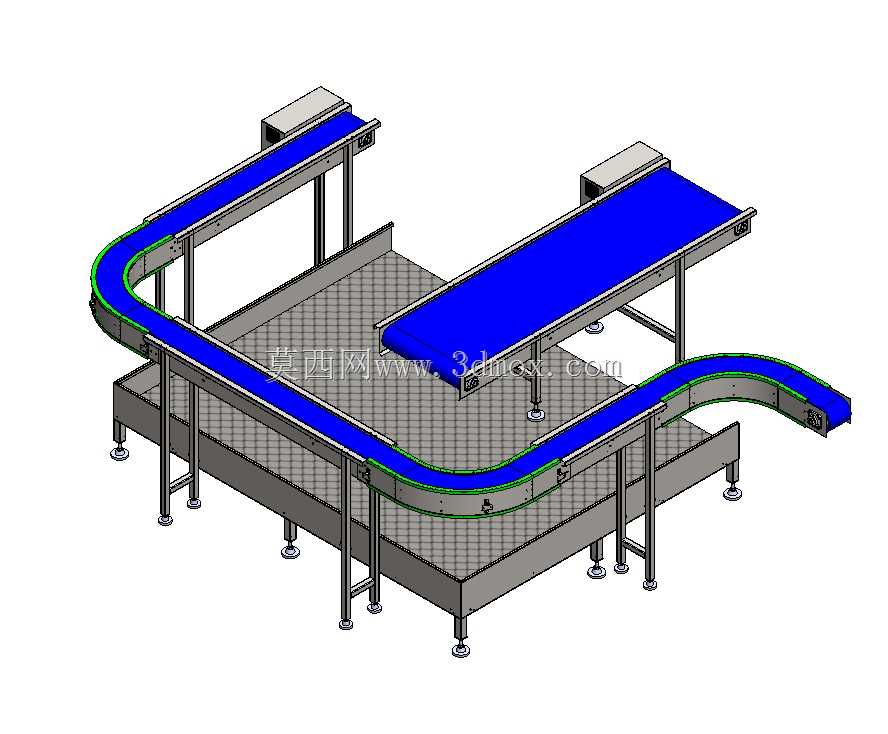

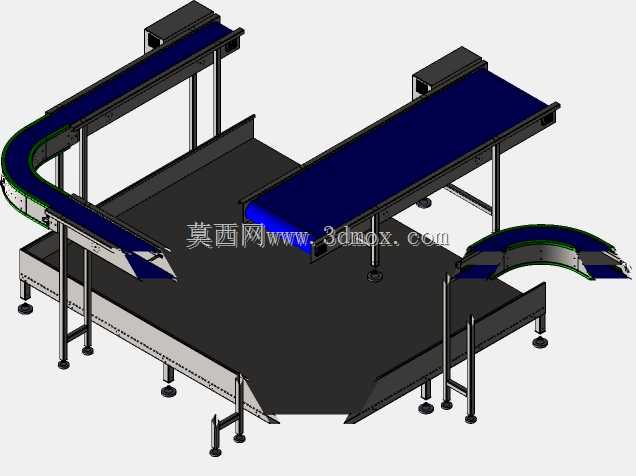

　　这套输送组合结构主要面向包装工序末端的物料流转场景，常见于快消品、食品、日化类产品完成装箱、封箱后的工位衔接，用来替代人工完成成品从包装工位到码垛、暂存或者入库接驳点的转运作业，解决直线输送无法适配车间拐角布局、多工位汇流的空间痛点。整套设备采用分段组合式布局，包含两段直线皮带输送段与两段90度转弯皮带输送段，所有输送段的皮带工作面统一采用蓝色食品级PU材质，既满足常规工业场景的耐磨需求，也能适配有卫生要求的食品、医药包装线使用场景，皮带表面做哑光防滑处理，避免纸箱类包装物料在输送启停、转弯过程中出现滑移偏位。

　　从结构设计逻辑来看，整套输送线的支撑框架统一采用304不锈钢方管焊接成型，支腿底部配置可调脚杯，可根据现场地面平整度调整单段输送线的水平度，调整行程范围在0-50mm之间，适配多数车间的地面安装公差。直线段输送的驱动端采用端部滚筒内置电机的驱动形式，减少外置电机的空间占用，驱动端与张紧端分别布置在直线段的两端，张紧结构采用螺杆式张紧，可通过调整端部滚筒的安装位置实现皮带张紧度的调节，张紧行程预留80mm，满足皮带长期使用后拉伸变形的张紧补偿需求。转弯段的输送结构采用楔形导向条配合转弯导轨的设计，皮带内侧加工有匹配导向槽的楔形凸条，嵌入导轨的导向槽内，避免转弯过程中皮带出现跑偏、脱轨的问题，转弯段的驱动采用端部摩擦轮驱动，配合多组小直径托辊沿转弯弧线均匀布置，托辊间距控制在100mm以内，保证皮带在转弯段的工作面平整，不会出现局部塌陷导致的物料卡滞。

　　在安装边界方面，整套组合输送线的总占地投影为矩形，直线段输送面的标准高度设置为850mm，匹配常规包装工位、封箱机的出料高度，若现场有特殊高度需求，可通过调整支腿的固定段长度实现非标适配，单段直线输送段的标准宽度为600mm，可适配最大宽度550mm的纸箱、周转箱类物料输送，转弯段的内转弯半径为800mm，外转弯半径为1400mm，转弯处的输送速度与直线段保持一致，统一在0-30m/min范围内可调，可根据前后端设备的生产节拍匹配对应的输送速度，避免出现物料堆积或者断流的问题。两段直线输送段分别布置在组合平台的两个侧边，通过转弯段实现物料的90度转向汇流，最终从末端的直线段输出，中间的平台区域采用花纹防滑钢板铺设，可作为设备维护、巡检的操作平台，平台周边设置有可拆卸的防护栏，避免巡检人员误触运动的输送部件。

　　细节设计上，所有输送段的侧边都安装有可调节的导向护栏，护栏采用直径30mm的不锈钢圆管制作，通过L型支架固定在输送框架侧边，支架上开有长条形调节孔，可根据输送物料的宽度调整两侧护栏的间距，护栏与皮带工作面的高度差控制在120mm，足够阻挡常规高度的包装物料，避免物料从侧边掉落。所有驱动电机的接线都统一布置在框架侧边的穿线线槽内，线槽采用封闭式不锈钢结构，避免车间内的灰尘、水渍进入线槽影响线路安全，线槽的转角处做圆弧过渡处理，避免穿线时划伤线缆绝缘层。设备的启停控制采用分布式按钮盒布置，分别在每段输送段的进料端、出料端设置急停按钮，出现卡料、异常情况时可就近按下急停切断设备动力，保障操作安全。

　　在实际工况适配中，这套输送结构可根据车间的实际布局调整各段的长度、转弯角度，不仅限于90度转弯，也可适配45度、180度的转弯布局需求，若输送的物料重量较大，可将支腿的方管规格加大，同时增加托辊的布置密度，提升整体结构的承载能力，单段直线段的额定承载可达到50kg/m，满足多数成品包装件的输送需求。皮带的更换也做了快拆设计，拆卸侧边护栏与端部的护板后，即可松开张紧结构将旧皮带抽出，新皮带沿导向槽穿入后重新张紧即可完成更换，单段皮带的更换时间可控制在30分钟以内，减少设备维护的停机时间。
