紧凑型双段皮带输送设备结构设计

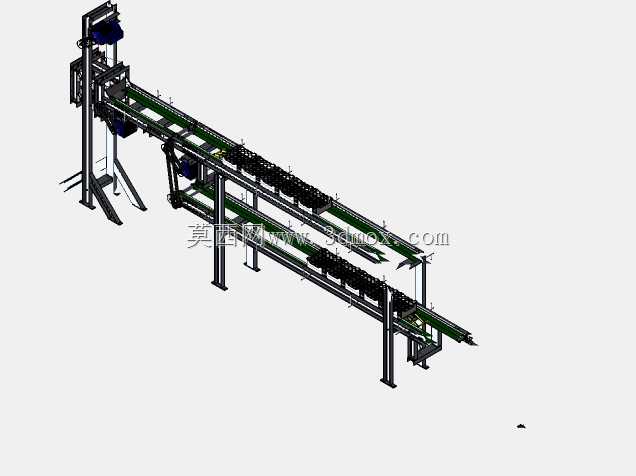

　　在车间边角物料转运、码头仓间跨区长距离输送的场景里，常规单段皮带机往往受限于直线布置要求，难以适配狭窄转角、多段衔接的空间约束，这款双皮带衔接的输送装置正是针对这类痛点完成的结构设计。整套设备采用两段独立皮带机架首尾衔接的紧凑布局，两段机架可根据现场安装空间调整衔接角度，无需额外增设转角转运输送机构，就能实现物料在非直线路径上的连续输送，尤其适合场地局促、存在立柱或墙体遮挡的生产车间内部物料流转，也可适配仓库不同库区之间的跨区物料转运，减少中间人工周转的环节。从功能特性来看，两段皮带单元各自配备独立的驱动辊、张紧机构与支撑腿架，可根据输送段的负载差异匹配对应的输送速度，比如前段对接上料工位时可采用较低速度保证物料摆放稳定性，

　　后段对接分拣或下料工位时可调整速度匹配后续工序节拍；针对金属件、重型工装件等大密度输送物料，可更换加厚防滑皮带、配套加粗链轮与重载驱动单元，避免重载下皮带打滑、机架变形的问题，针对轻量散料、包装件则可采用轻量化辊筒降低设备整体自重，方便后期移位调整。设计过程中优先考虑了安装边界的适配性，单段机架的支撑腿采用可调节高度的方管结构，调节行程覆盖150mm范围，可适配地面存在高度差的安装场景，无需额外预制安装基础；两段机架的衔接处采用铰接式连接结构，水平方向可实现0-30°的角度调整，垂直方向可预留50mm的高度差调节余量，现场安装时可根据实际走线需求灵活调整衔接姿态，不需要对机架主体进行二次切割焊接。设备的侧边预留了传感器安装位、

　　挡边机构安装孔位，后期可根据使用需求加装光电计数传感器、物料到位检测开关、侧边防落挡条，也可拓展对接扫码设备、分拣拨杆机构，适配自动化生产线的联机需求。皮带的张紧机构设置在每段机架的尾端辊筒处，采用螺杆调节结构，日常维护时无需拆解机架护板，仅通过扳手调节两侧张紧螺杆即可调整皮带张紧度，纠正皮带跑偏问题，降低日常运维的操作难度。机架主体采用工业铝型材与标准方管焊接结合的结构，铝型材段用于安装护板、走线槽，焊接方管段作为主要承力结构，兼顾了结构强度与后期拓展改装的便利性，所有支撑腿底部均配备可调脚杯，可在不平整地面上调整设备水平度，保证皮带运行时不会出现单侧跑偏、物料偏移的问题。针对长距离输送的场景，两段皮带的衔接处设置了过渡托板，

　　托板采用耐磨高分子聚乙烯材质，表面做倒角光滑处理，避免物料经过衔接位置时出现卡滞、掉落的情况，托板高度可通过侧边的固定螺栓调整，保证与两段皮带表面的高度差控制在1mm以内，即使是小型薄片状物料也能平稳通过衔接位置。设备的驱动单元统一布置在每段机架的下端内侧，不占用机架侧边的操作空间，操作人员在设备两侧进行物料摆放、整理作业时不会被驱动结构磕碰，驱动电机的接线可顺着机架内侧的走线槽统一排布，外接电源线与控制线可从机架支撑腿内部引出，避免现场布线杂乱带来的安全隐患。
