带集成发电与防冰功能的螺旋桨轮毂结构

　　在小型通航飞行器、低空无人旋翼平台以及分布式风电试验装置的动力端设计中，螺旋桨轮毂的集成化设计一直是结构工程师优化系统冗余、降低整机重量的核心方向。这套螺旋桨结构跳出了传统轮毂仅承担桨叶固定、扭矩传递的单一功能定位，将多套功能模块直接集成在轮毂有限的封闭空间内，适配多场景下的特殊使用需求。

　　从实际应用场景来看，这类集成式螺旋桨可适配低空长航时无人机的夜间作业需求，也可作为小型特种通航飞行器的辅助动力验证结构，甚至能移植到小型分布式风力发电试验台架上，实现桨叶旋转过程中的动能就地转化。传统螺旋桨的供电、照明、防冰功能都需要从机身主体通过滑环引线到旋转的桨毂端，不仅增加了滑环的维护成本，引线在长期旋转交变应力下也容易出现断裂故障，这套结构直接将发电模块内置在轮毂内部，从根源上规避了旋转件引线的可靠性问题。

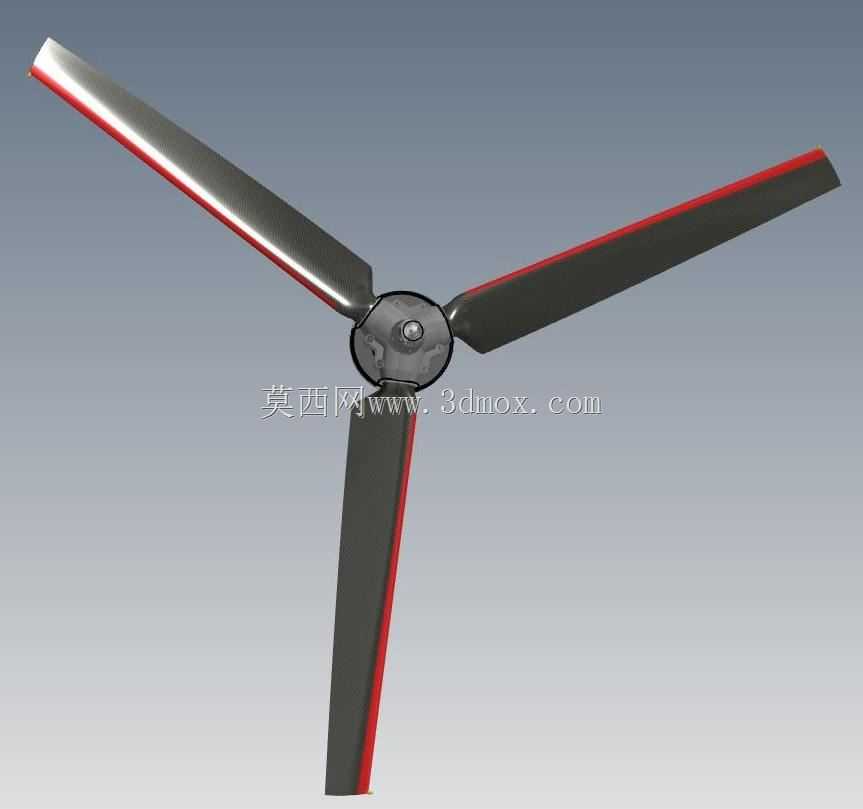

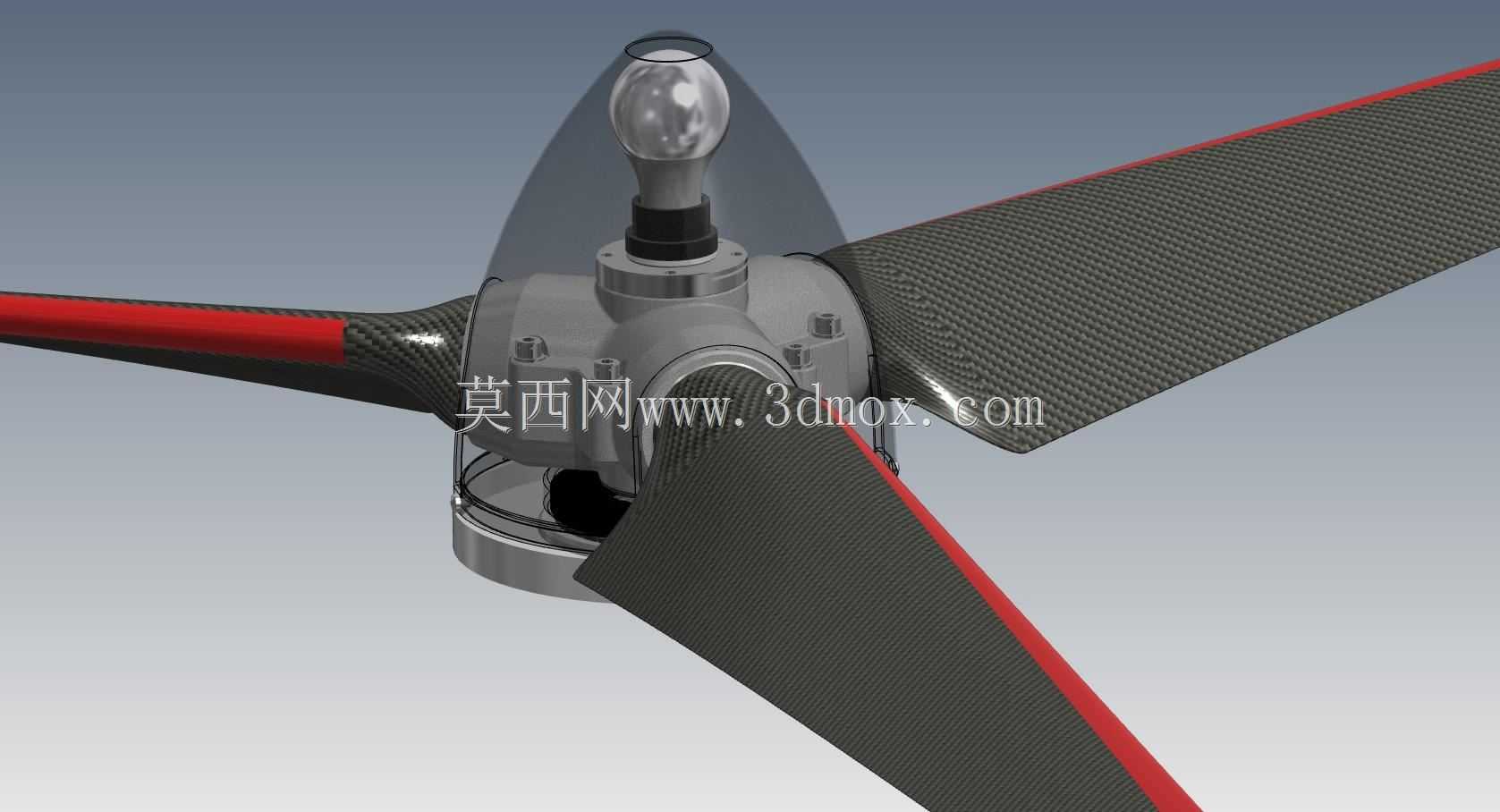

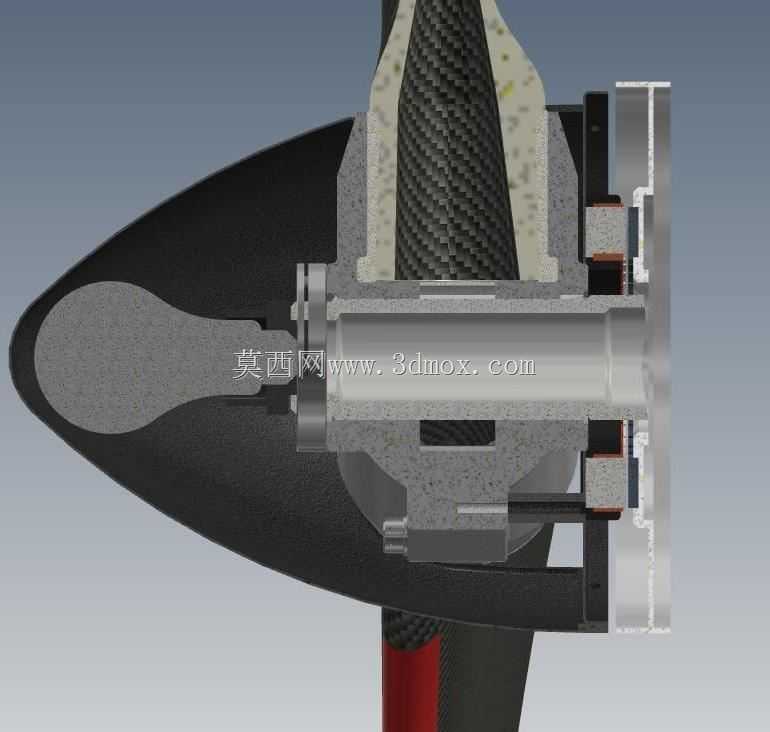

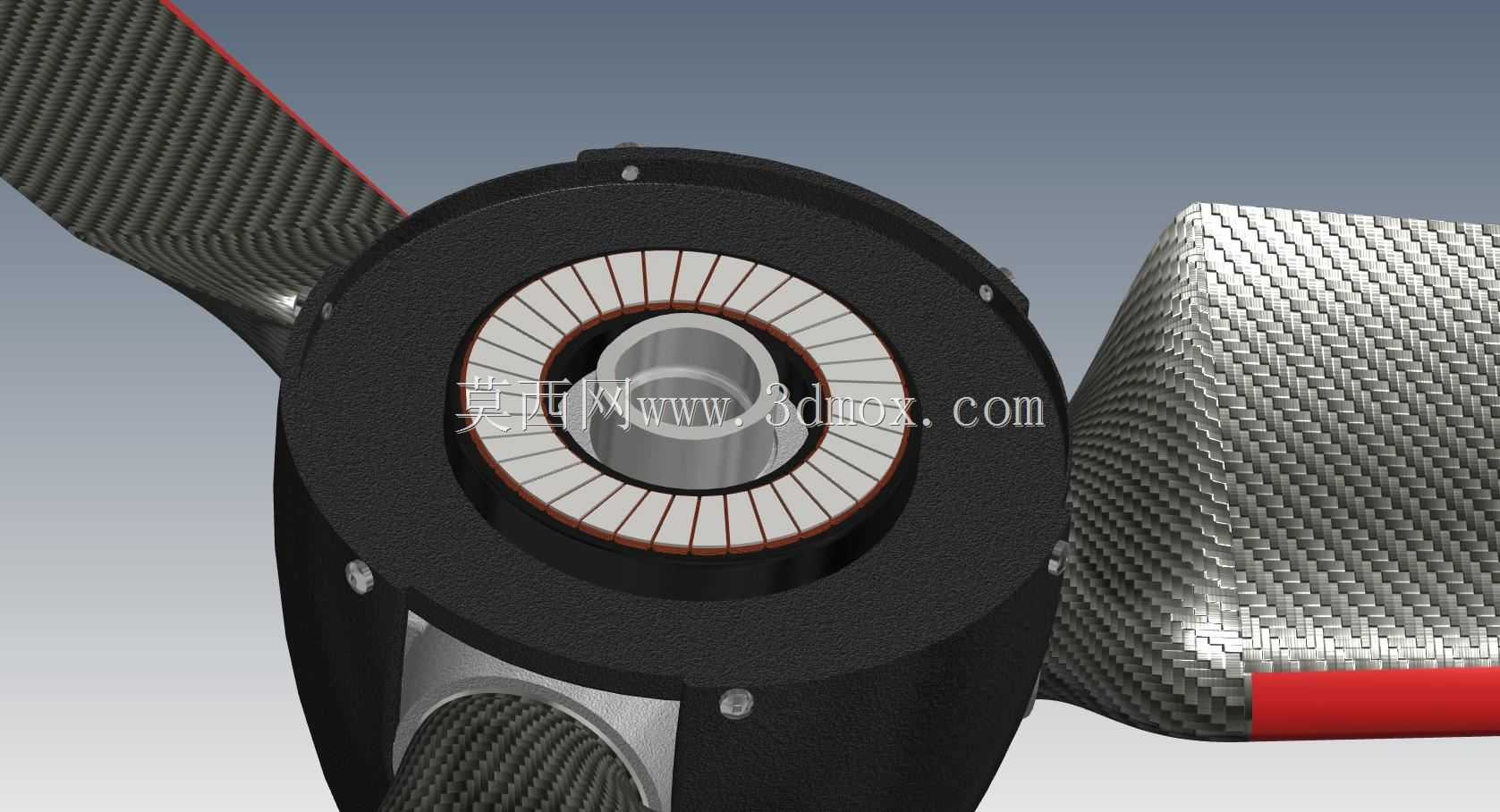

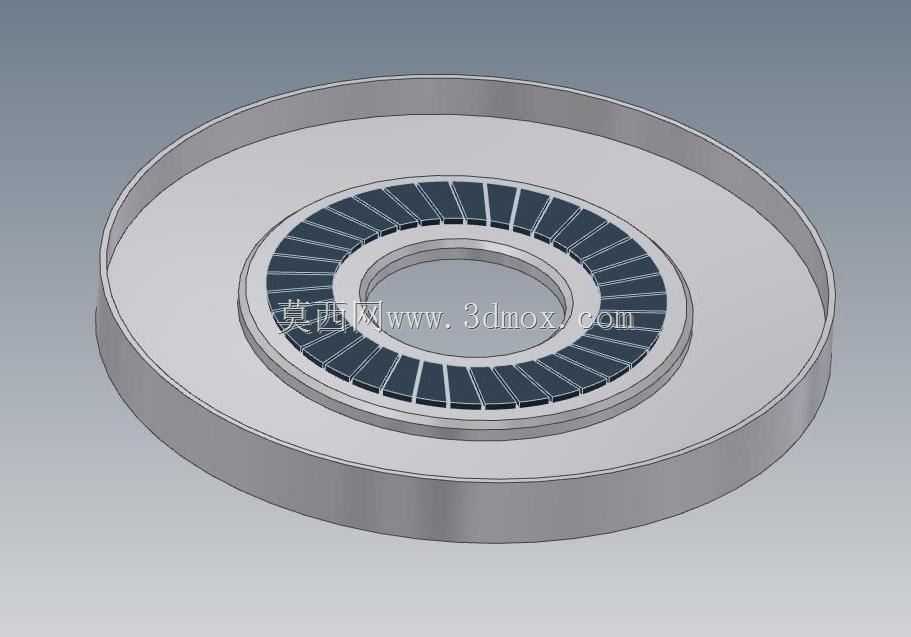

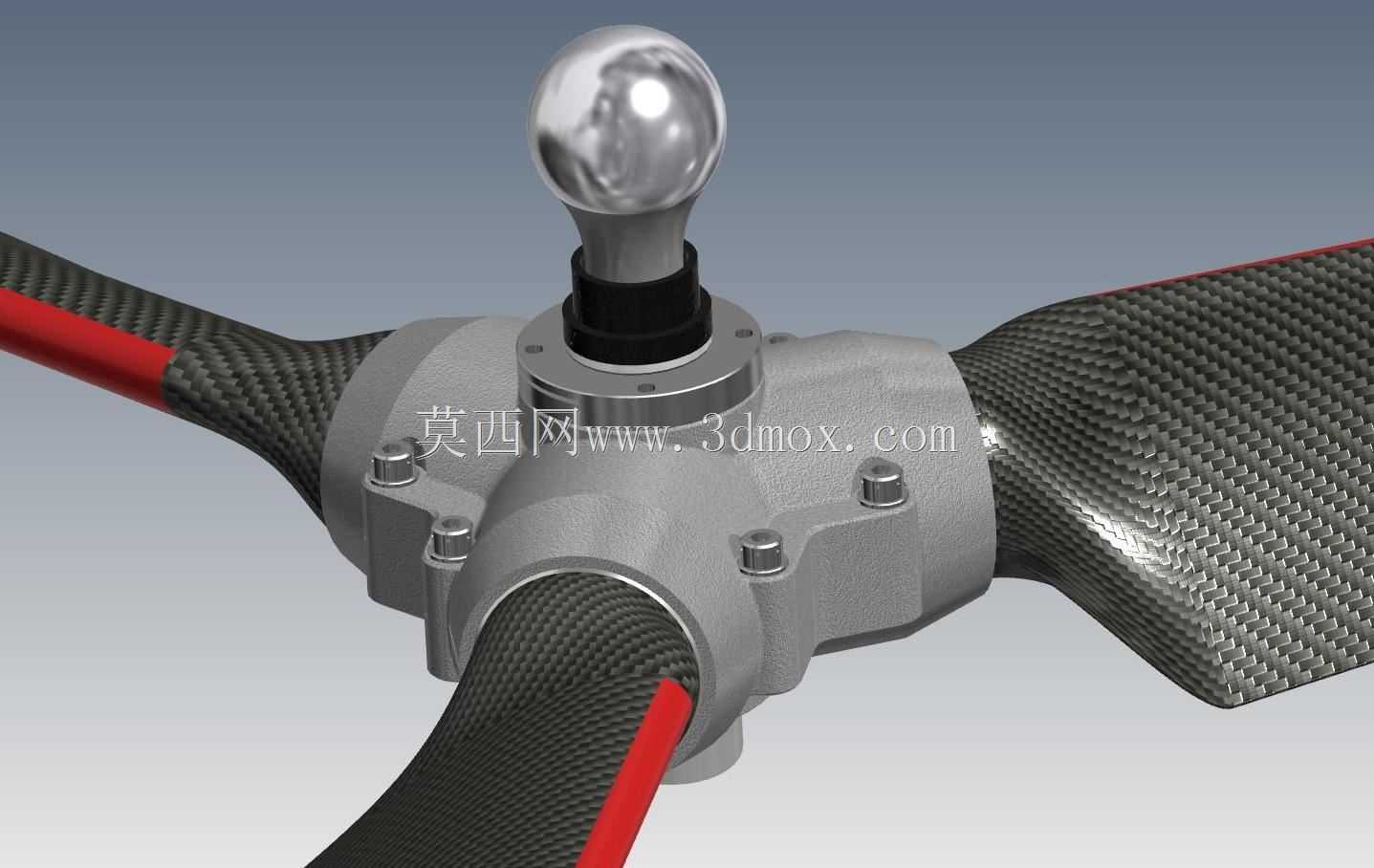

　　结构设计上，轮毂内部预留了足够的腔体空间容纳千瓦级发电单元，带线圈的铁芯随螺旋桨整体同步旋转，永磁体则以固定的安装间隙布置在机身侧的静止端面上，当螺旋桨随主轴旋转时，铁芯与永磁体形成相对切割运动，直接产生电能供给后续负载，不需要额外从机身侧引入供电线路。桨叶采用碳纤维复合材料铺层成型，前缘设置红色标识条兼顾飞行过程中的视觉识别作用，桨叶根部与轮毂的连接位置预留了变桨驱动机构的安装接口，可根据不同飞行工况、来流速度调整桨叶的安装角，优化不同转速下的推进效率，不需要额外更换桨叶就能适配宽工况的使用需求。

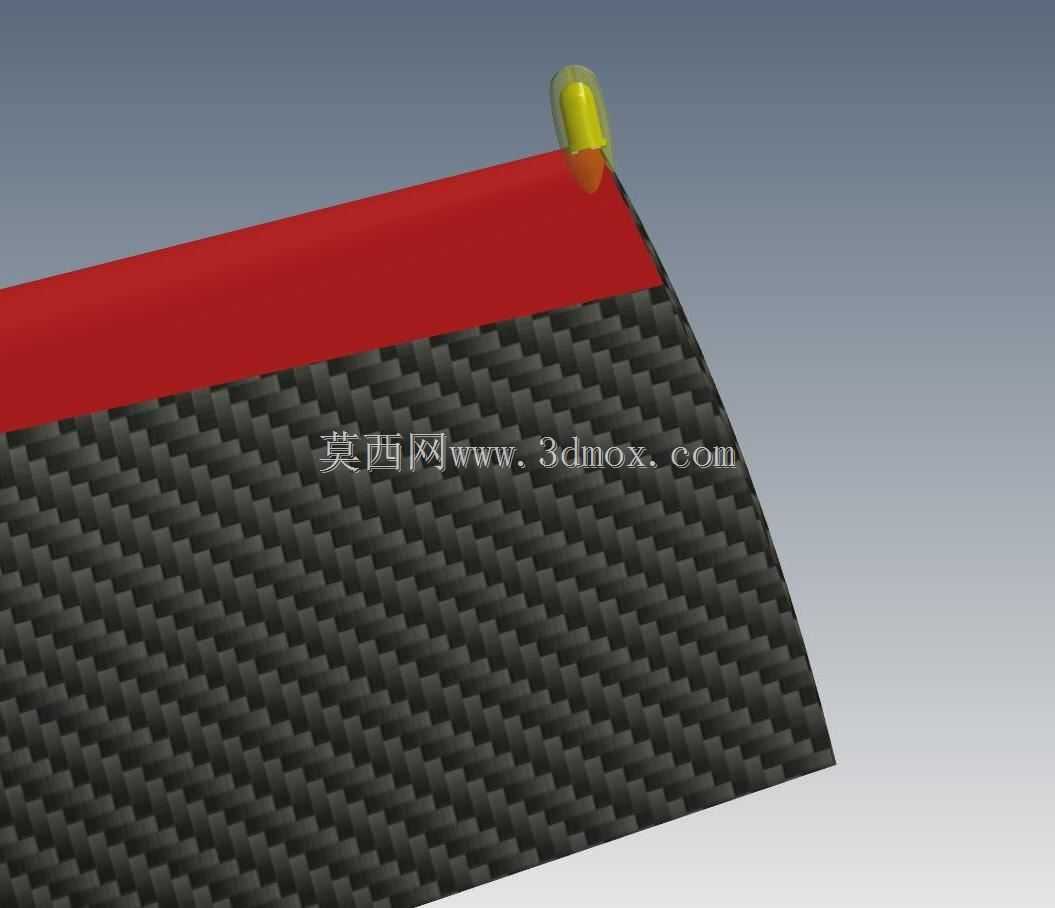

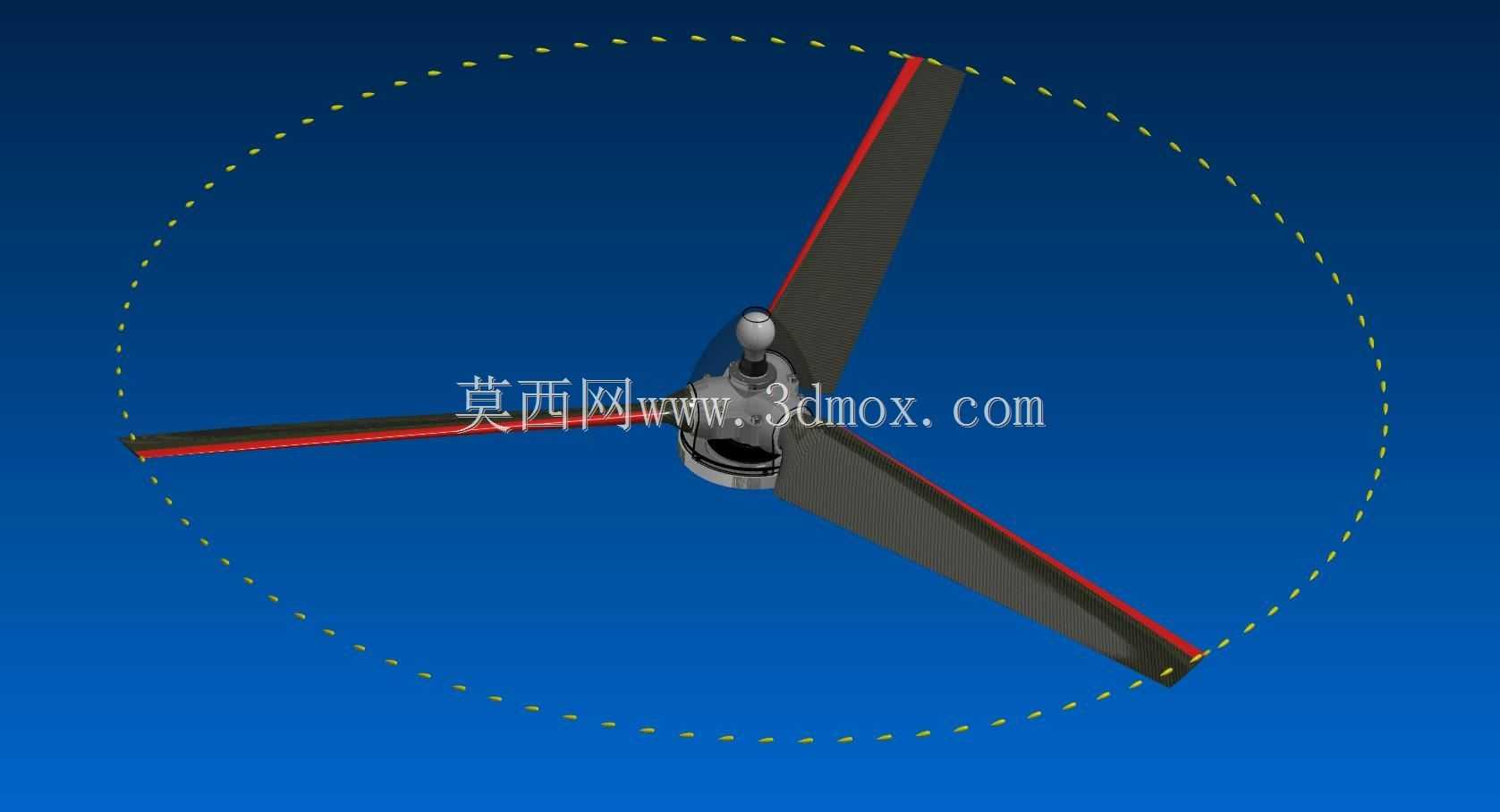

　　在安全冗余设计上，桨叶末端的结构内部预留了LED灯的安装槽位，发电单元产生的电能可直接供给LED灯组，在夜间低能见度作业场景下，旋转的桨叶末端会形成连续的光环标识，大幅提升低空作业时的周边辨识度，降低地面人员、低空障碍物与旋转桨叶发生碰撞的风险。针对高海拔、低温云层环境下的桨叶结冰问题，设计中在桨叶前缘的蒙皮下方预留了电加热膜的铺设空间，发电单元产生的富余电能可直接供给加热膜，对桨叶前缘进行持续电加热，避免飞行过程中前缘结冰破坏桨叶气动外形、增加桨叶载荷导致的飞行安全隐患，整套加热、照明系统的供电完全由轮毂内置的发电单元自给自足，不占用机身主电源的功率配额。

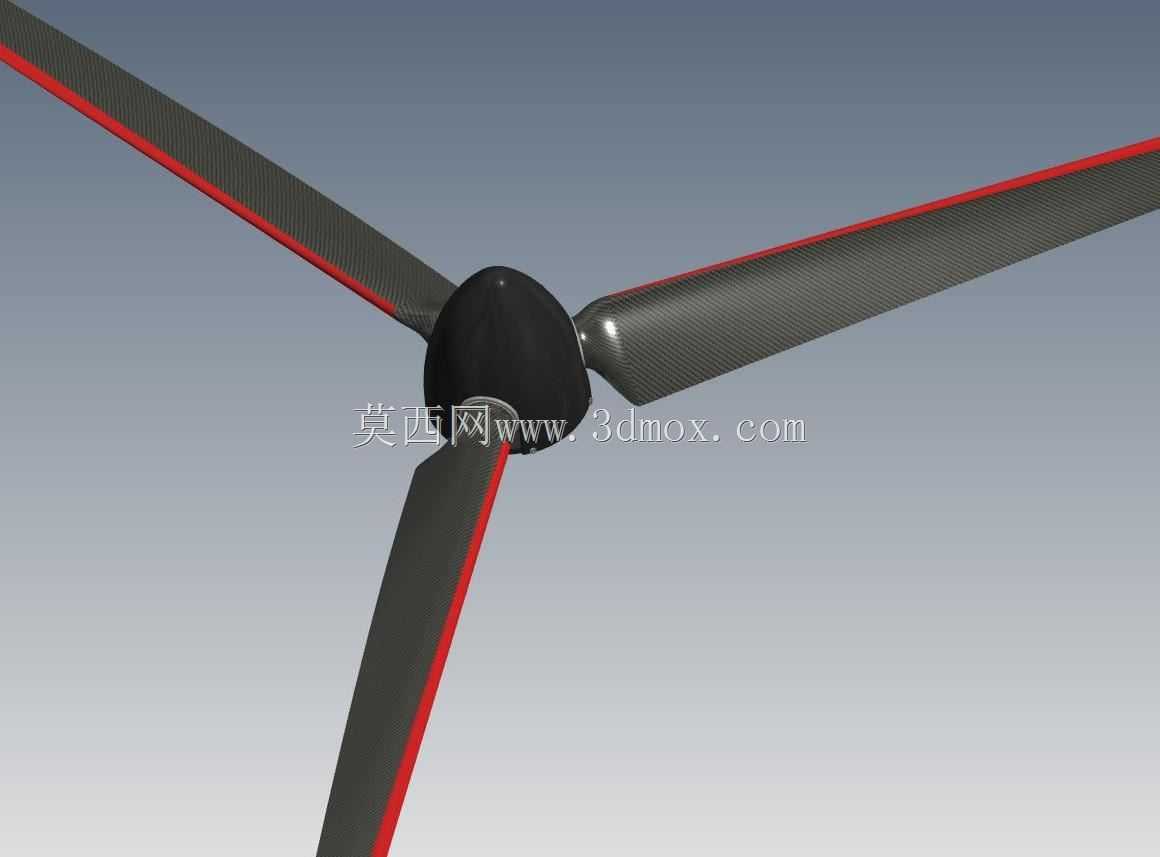

　　安装边界层面，轮毂底部设置了标准的主轴连接法兰，可适配直径30-50mm的动力输出轴，法兰端面的螺栓孔采用圆周均布设计，匹配常规通航动力、无人机动力系统的安装尺寸，不需要对原有动力端的输出结构做大幅修改就能完成换装。单支桨叶的长度控制在800-1200mm区间，旋转扫掠直径覆盖1.8-2.6m范围，适配最大起飞重量500kg以内的轻型飞行器或者同功率等级的小型风电试验装置。轮毂上部的整流罩采用流线型曲面设计，表面做光滑过渡处理，降低高速旋转过程中的空气阻力，整流罩与下部轮毂主体采用快拆式连接结构，方便日常维护时快速打开腔体，检查内部发电模块、变桨机构的运行状态。

　　需要明确的是，这套结构目前属于概念验证阶段的设计方案，重点验证轮毂集成多系统的可行性，实际量产应用前还需要针对高速旋转下的发电单元动平衡、电加热系统的功率分配、变桨机构的离心载荷耐受能力做进一步的仿真优化与台架试验，尤其是内置发电单元的铁芯在旋转过程中会带来额外的转动惯量，需要在动平衡调试阶段配合桨叶做整体配重校准，避免高速旋转时出现振动超限的问题。
