双坡屋面木构架结构施工节点三维设计

　　这套三维结构模型还原了双坡屋面木承重构架的完整施工节点构造，面向民用坡屋顶建筑、仿古建筑、乡村自建房的屋面结构施工场景，可直接用于施工交底、构件预制加工参考、结构受力验算辅助，解决传统二维图纸中节点交错关系表达不清、现场施工易出现构件错位的问题。从实际工程用途来看，这套构架承担屋面荷载的全部传递功能，上部承接屋面瓦、防水层、保温层的竖向荷载，同时将风荷载、积雪荷载通过椽条、檩条、斜梁、主屋架的层级传递，最终分散到下部的承重墙体或圈梁结构上，是坡屋面施工中最核心的承重骨架部分。

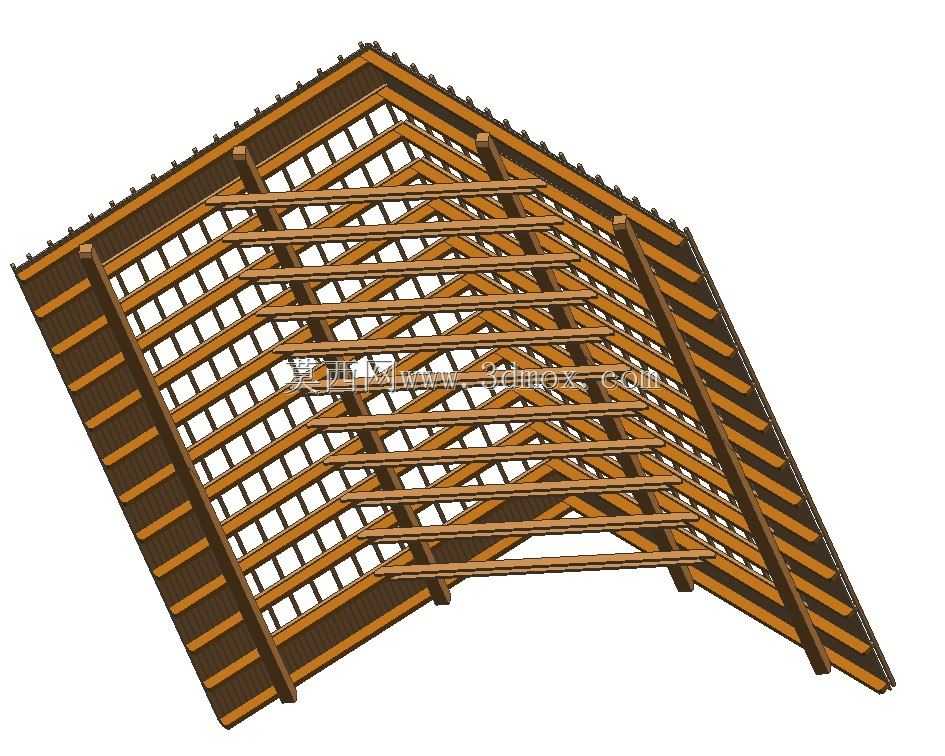

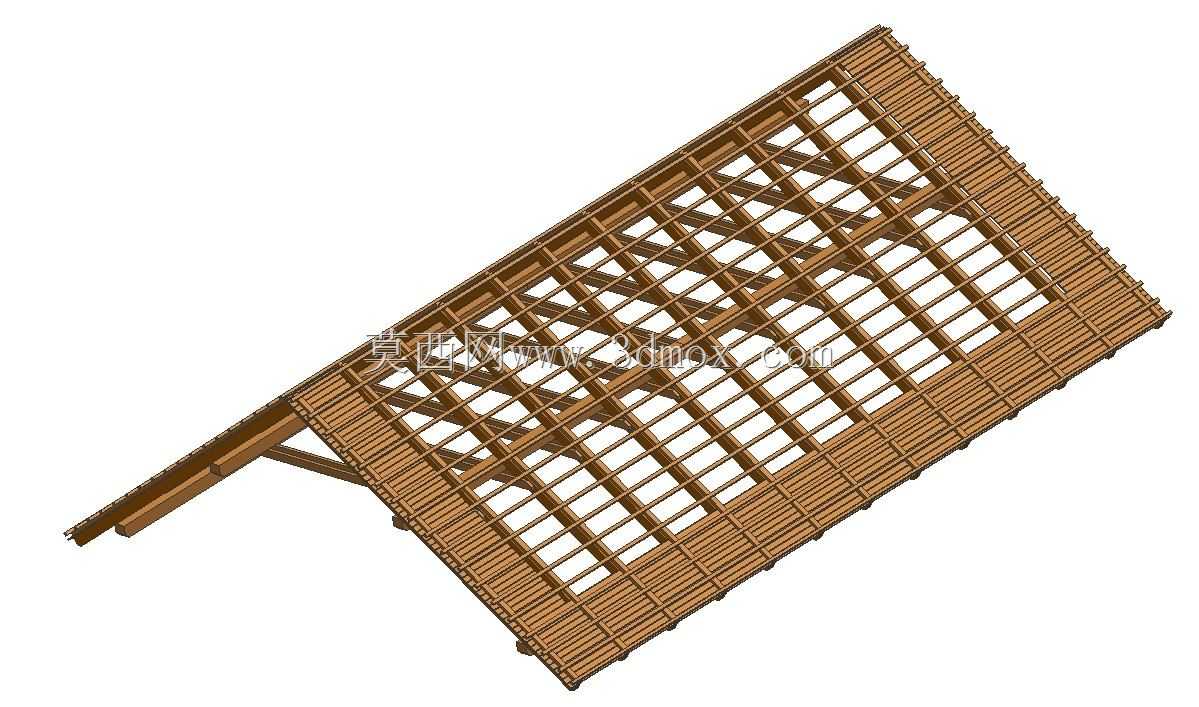

　　模型完整还原了构件的排布逻辑：沿屋面坡度方向等距排布的椽条作为屋面基层的直接承托构件，垂直于椽条方向设置多道横向檩条，将椽条传递的局部荷载均匀分散到下部的三角屋架斜梁上；主屋架采用对称三角构型，斜梁与水平系梁、竖向支撑构件形成多组稳定三角单元，避免屋架在荷载作用下出现侧向变形，斜梁端部的挑出段可形成屋面外檐，满足排水挑出的构造要求。设计过程中充分考虑了木构件的安装逻辑，所有构件的连接节点均预留了合理的安装间隙，椽条与檩条的搭接长度、檩条与斜梁的搁置长度均符合木结构施工的常规构造要求，无需额外调整即可直接指导现场下料。

　　从安装边界来看，这套构架适配常规开间的双坡屋面，屋架的总跨度可根据下部墙体的间距灵活调整，模型中展示的标准单元可沿房屋纵向等距复制排布，相邻屋架之间通过横向水平支撑拉结，保证纵向整体稳定性；屋面坡度采用常规民用建筑常用的排水坡度，兼顾排水效率与屋面材料的铺设要求，斜梁的截面尺寸、椽条的排布间距均按照常规屋面荷载取值设计，可满足大部分地区的积雪、风荷载承载要求。模型中所有构件的外形均按照实际工程中的木构件尺寸建模，没有过度简化的结构，构件之间的穿插、搭接关系完全还原现场施工的实际状态，施工人员可通过旋转查看模型，清晰理解不同位置构件的上下叠放顺序，避免现场施工时出现构件装反、搭接位置错误的问题。

　　不同于简化的示意模型，这套结构模型完整呈现了屋架内部的支撑排布：在主三角屋架的内部，设置了多道横向与斜向的支撑构件，将大跨度的三角框架分割为多个小尺寸的稳定三角单元，有效降低长构件的长细比，避免构件在受压状态下出现失稳变形；檐口位置的构件做了收头处理，椽条端部齐平，保证外檐的外观整齐，同时为后续封檐板的安装预留了固定位置。在实际施工应用中，技术人员可基于这套模型快速统计不同规格构件的数量，提前进行木构件的预制加工，减少现场切割的工作量，同时可在模型中模拟不同施工顺序的安装路径，提前预判构件吊装过程中可能出现的碰撞问题，优化现场施工流程。对于仿古建筑项目，这套构架的节点构造也可作为参考，通过调整构件的截面尺寸、装饰细节，即可适配不同风格的古建屋面施工需求，无需从零开始搭建结构框架。
