双轴剪切式木材破碎处理设备结构设计

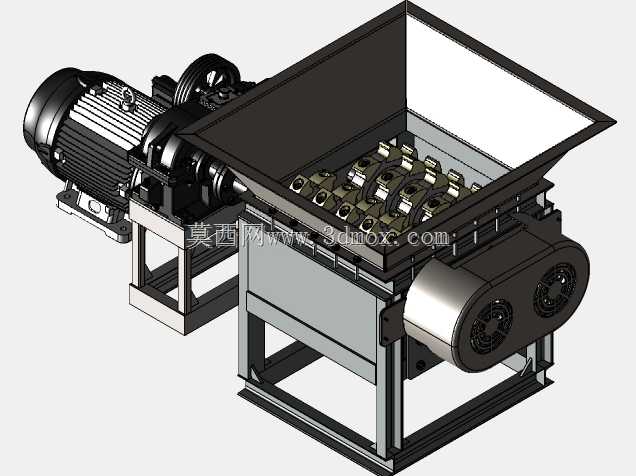

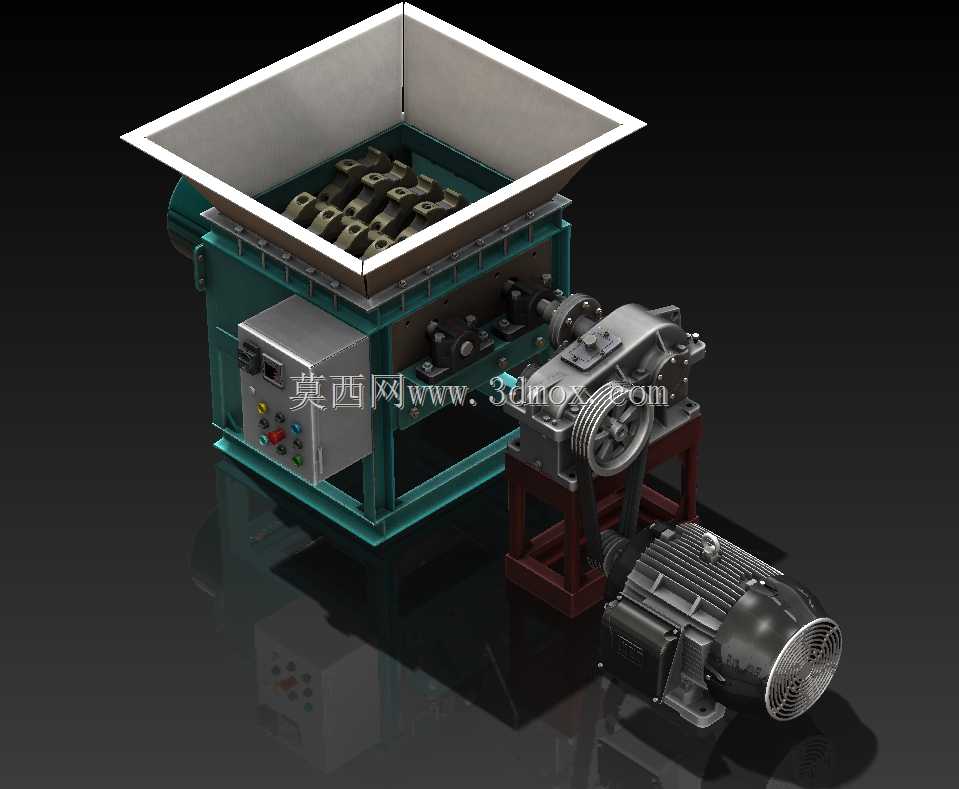

　　这款双轴剪切式木材破碎设备，主要面向木材加工边角料回收、园林废弃物处理、生物质燃料预处理等场景，可处理直径150mm以内的原木段、板材边角料、枝桠材、废弃木托盘等木质物料，通过低速大扭矩的剪切作用将物料破碎至30-80mm的均匀粒径，满足后续生物质造粒、堆肥、焚烧发电等工序的进料尺寸要求。设备整体采用分体式模块化布局，上方为敞口式方形进料斗，斗体采用6mm厚耐磨钢板折弯焊接成型，进料口边长设计为1200mm，大敞口结构适配叉车、皮带机直接上料，避免物料架桥，斗体下部设置向内倾斜的导料板，将进入的物料精准导向下方的破碎腔区域，导料板表面堆焊有耐磨层，可抵御木料下落过程中的长期冲刷磨损。破碎腔作为核心作业单元，采用双轴平行布置结构，

　　两根刀轴中心距设计为380mm，轴体采用40Cr调质处理，轴上装配有可拆卸式合金刀片，刀片采用交错螺旋排布方式，相邻刀片的刃口形成剪切副，转动过程中可对物料实现撕扯、剪切、挤压的复合破碎作用，相比单轴破碎设备，对韧性木料、带钉木托盘的适配性更强，不易出现卡料堵转问题；破碎腔侧壁采用可更换的耐磨衬板，衬板通过沉头螺栓固定，磨损后可快速拆换，降低后期维护成本。动力传动单元布置在破碎腔侧方，采用电机+减速机直连的传动方案，搭配皮带轮过载保护结构，当进入不可破碎的硬质异物时，皮带可打滑卸荷，避免刀轴、减速机承受过大冲击载荷；减速机采用硬齿面齿轮减速机，输出扭矩大，可保障设备在满负载工况下连续稳定运行，电机底座采用可调式螺栓安装结构，

　　可快速调整皮带张紧度，日常维护操作便捷。设备底部采用型钢焊接机架作为整体承载基础，机架底部预留有地脚螺栓安装孔，安装时需保证基础平面度误差不超过2mm/m，避免设备运行过程中出现异常振动；机架侧面设置有独立的电气控制箱，箱体上集成有启动、停止、急停、反转按钮，当出现卡料时可一键触发刀轴反转，将卡滞物料退出后再重新正转破碎，减少人工清理的工作量。从建模设计角度来看，该模型完整还原了设备的装配层级关系，进料斗与破碎腔的法兰连接定位、刀轴与轴承座的配合公差、减速机与电机的同轴度校准位置都做了精准还原，可直接用于设备方案展示、生产出图参考，也可作为同类破碎设备改型设计的基础框架，设计时充分考虑了实际生产中的维护需求，

　　所有易损件都设计为可拆卸结构，无需整体拆解设备即可完成刀片、衬板的更换作业，大幅降低了设备的全生命周期使用成本。设备整体外形长度约2200mm，宽度约1400mm，高度约1800mm，安装时需在设备周边预留不小于800mm的操作维护空间，方便日常检修、易损件更换作业，出料口位于破碎腔正下方，可直接对接皮带输送机、集料箱等下游设备，适配不同的产线布局需求。
