单级圆柱齿轮减速传动箱体结构

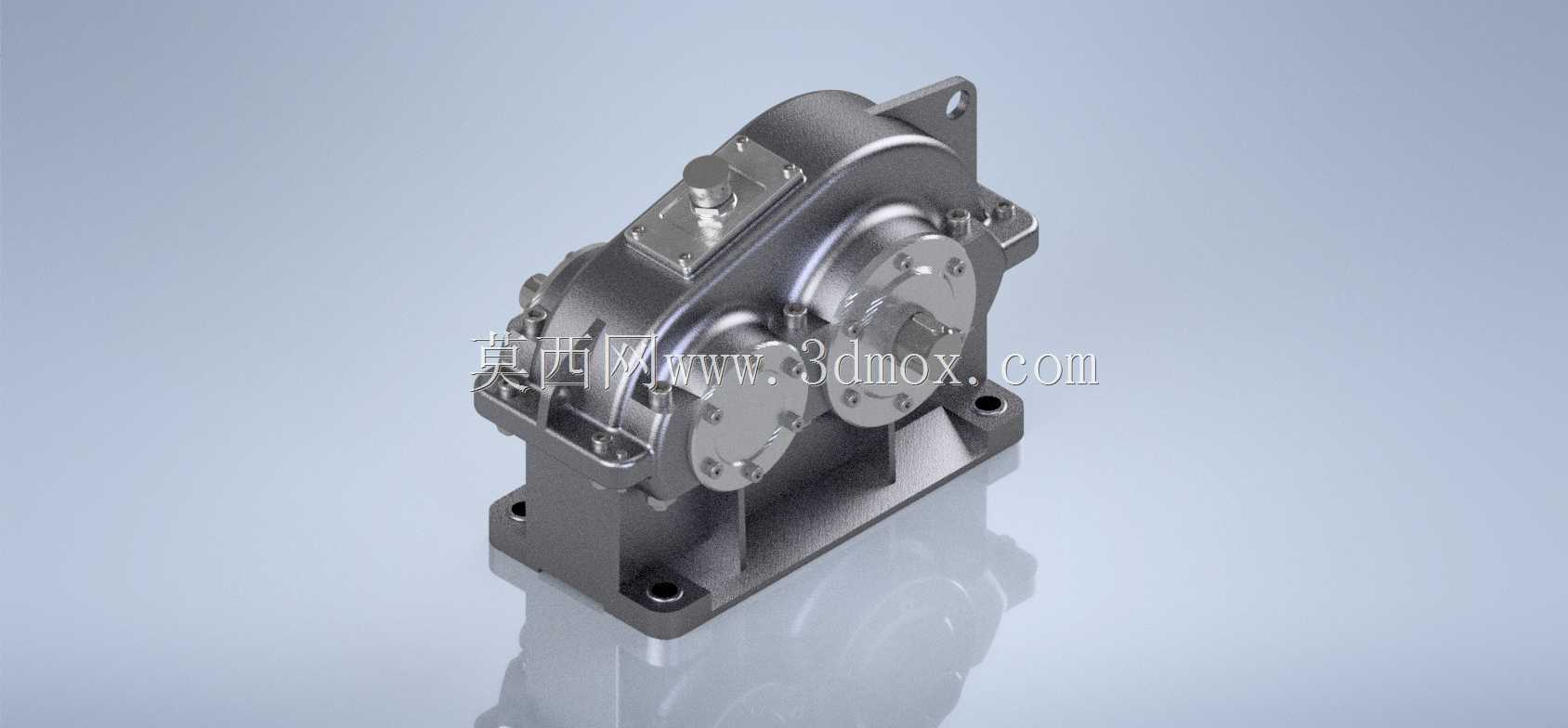

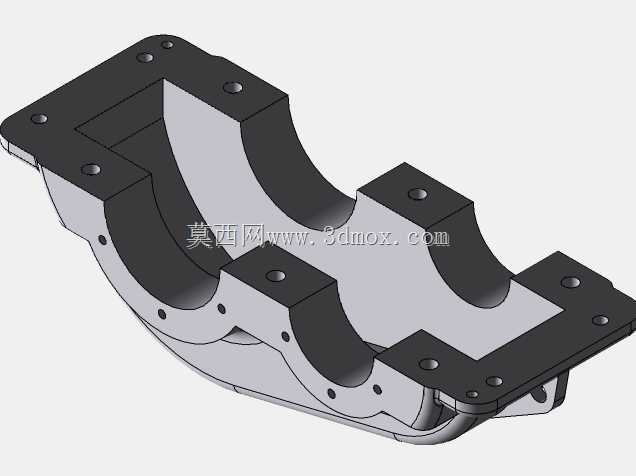

　　这款单级圆柱齿轮减速装置，主要适配中小功率的动力传输场景，常见于轻工输送线、小型物料提升设备、包装生产线的动力端，用来匹配原动机与工作端的转速差，把电机输出的高转速低扭矩转化为工作端需要的低转速大扭矩，避免工作机构直接承受电机的高转速冲击，同时提升传动链的负载能力。从结构设计来看，整体采用剖分式箱体布局，上下箱体通过定位销精准对位，再用螺栓沿结合面周向锁紧，这种设计既方便内部齿轮、轴系、轴承的装配与后期检修，也能保证箱体结合面的密封性能，防止润滑油渗漏。

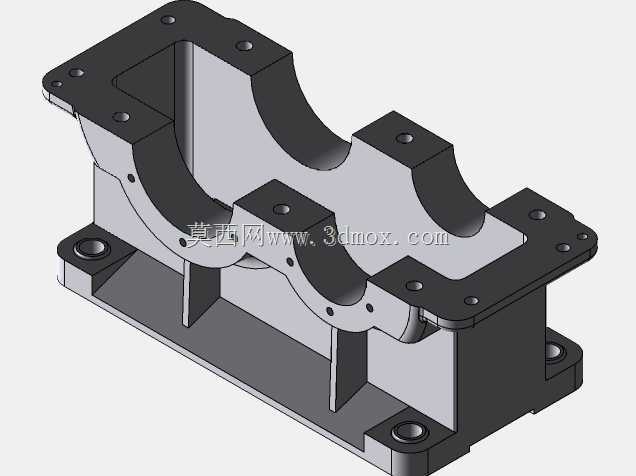

　　箱体底部设置了带安装孔的一体式地脚，四个安装孔的位置经过同轴度校核，安装时可以通过螺栓直接固定在设备机架的安装平面上，地脚与箱体主体之间做了加强筋过渡，能承受齿轮啮合时产生的径向与轴向载荷，避免长期运行后箱体出现形变。输入轴与输出轴采用平行轴布局，轴伸端都设置了轴承安装位与密封槽，分别适配深沟球轴承与接触式密封圈，轴承位的公差选择过盈配合区间，保证轴承内圈与轴、外圈与箱体孔的配合精度，减少轴系运转时的径向跳动。箱体上部设置了透气塞安装位，用来平衡箱体内外的气压差，避免长时间运转后箱体内温度升高、气压增大导致润滑油从密封缝隙挤出；下部设置了油位观察与放油螺塞位置，方便日常维护时检查润滑油液位，更换润滑油时可以彻底排空箱体内的旧油。

　　齿轮副采用直齿圆柱齿轮设计，啮合参数经过接触强度与弯曲强度校核，齿宽系数选取适配中等冲击载荷的工况，齿轮与轴之间采用平键连接传递扭矩，轴上设置了轴肩与套筒来固定齿轮与轴承的轴向位置，避免运转时出现轴向窜动。从安装边界来看，箱体的整体轮廓尺寸适配常规0.75kW到3kW功率段的电机配套，输入轴中心高与输出轴中心高的差值符合单级减速的传动比设计范围，地脚安装孔的孔距可以直接匹配多数小型工业设备的机架安装孔位，不需要额外做转接板，安装时只需要保证安装平面的平面度误差在允许范围内，锁紧地脚螺栓后校验轴伸的径向跳动量即可投入使用。

　　在实际选型应用中，这类减速装置适合传动比在3到6之间的动力传输场景，不适合大冲击载荷的重载工况，日常运行时需要保证箱体内的润滑油液位没过齿轮下部的齿宽，运转过程中齿轮带起的润滑油可以飞溅到轴承与啮合齿面，实现自润滑，不需要额外配置强制润滑系统，整体结构紧凑，维护成本低，适合批量配套在中小型自动化生产设备上。设计过程中，箱体的壁厚选取了兼顾刚度与重量的参数，既避免壁厚过薄导致运转时产生共振噪音，也不会因为壁厚过大增加不必要的材料成本，箱体外部的加强筋设置在轴承座对应的受力位置，把齿轮啮合产生的载荷直接传导到地脚安装面，减少箱体壁面的受力形变。轴伸端的密封槽尺寸适配标准丁腈橡胶密封圈，能适应常规工业环境下的防尘防油需求，如果应用在多粉尘或者潮湿的工况，可以更换为双唇密封圈，提升密封防护等级。
