卧式离心泵机组装配结构三维设计

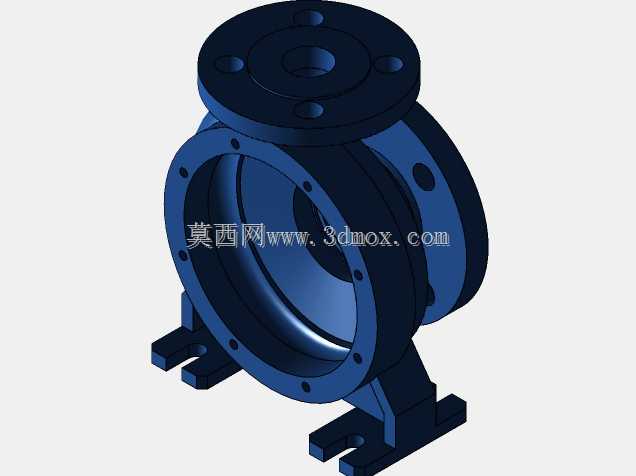

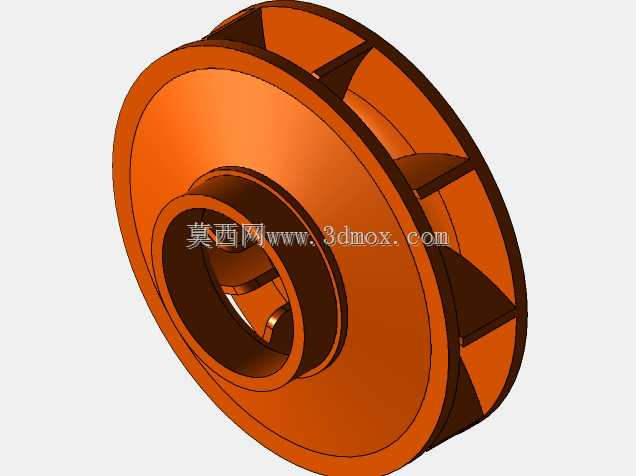

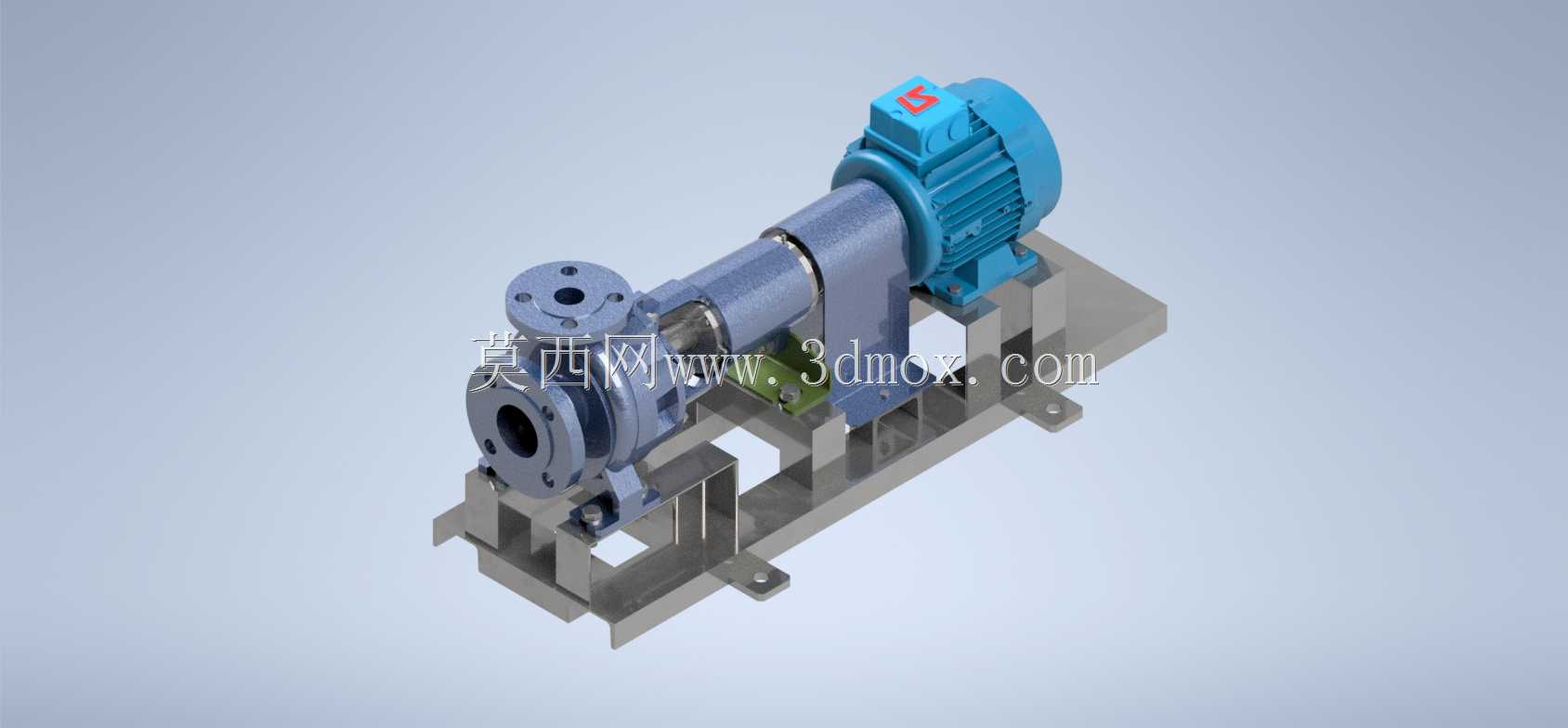

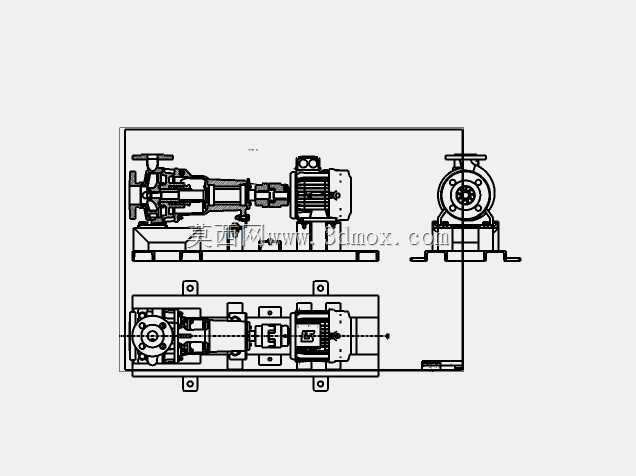

　　该卧式离心泵机组的三维建模，完全围绕工业现场流体输送的实际工况展开，首先从安装边界来看，整体采用共用底架的集成式设计，底架预留的地脚螺栓孔位完全匹配常规工业泵房的混凝土基础预埋尺寸，安装时无需额外加工过渡连接件，泵体与驱动电机的同轴度在建模阶段就通过底架上的定位止口做了预约束，能大幅减少现场安装时的找正工作量，避免因同轴度偏差导致的运行振动、轴承过早磨损等常见问题。从实际用途出发，这类泵组主要面向洁净工业流体、冷却水循环、中性化工介质的输送场景，过流部件的流道建模完全按照水力设计的型线构建，叶轮的叶片进出口角度、蜗壳的扩散段比例都做了等比例还原，能直观呈现流体从轴向进入叶轮、经离心加速后沿蜗壳切向排出的完整路径，

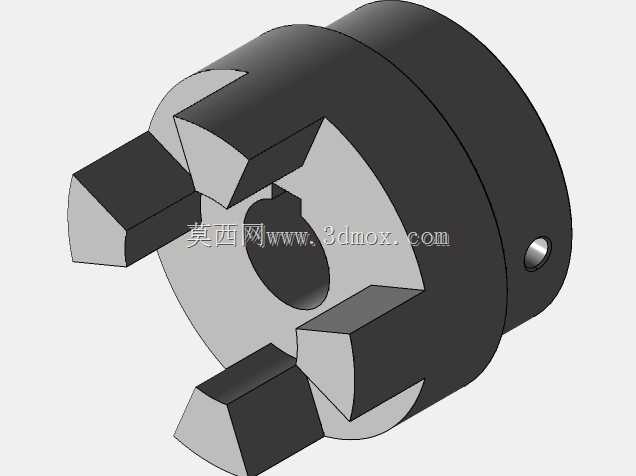

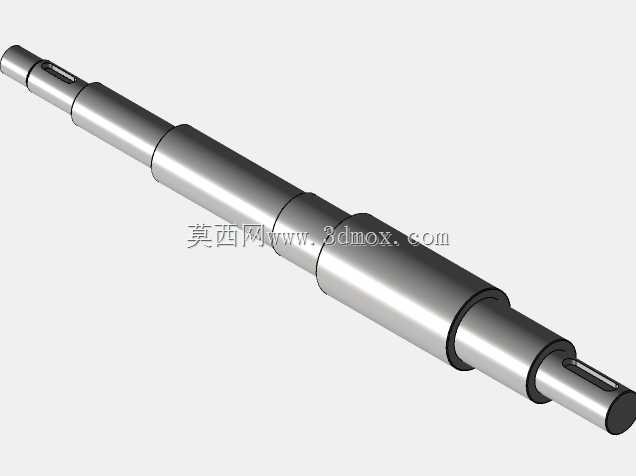

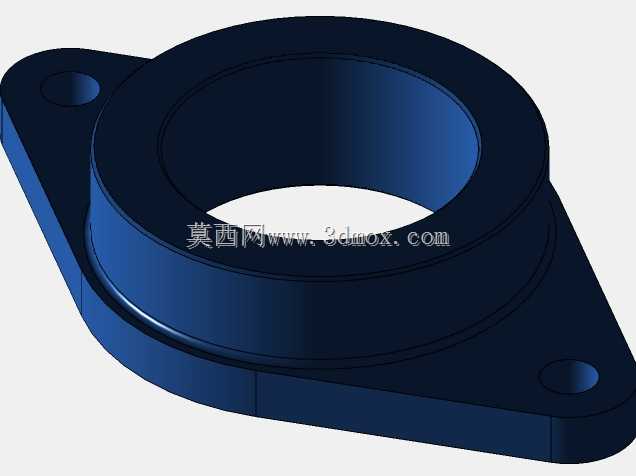

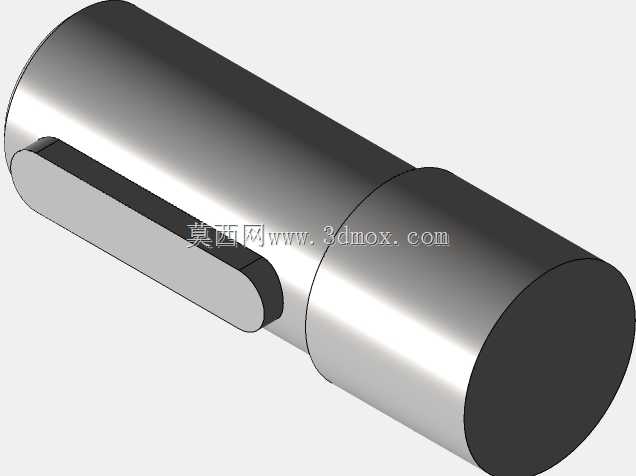

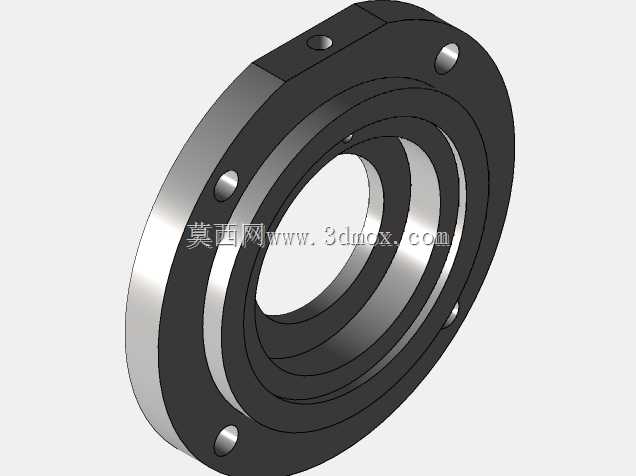

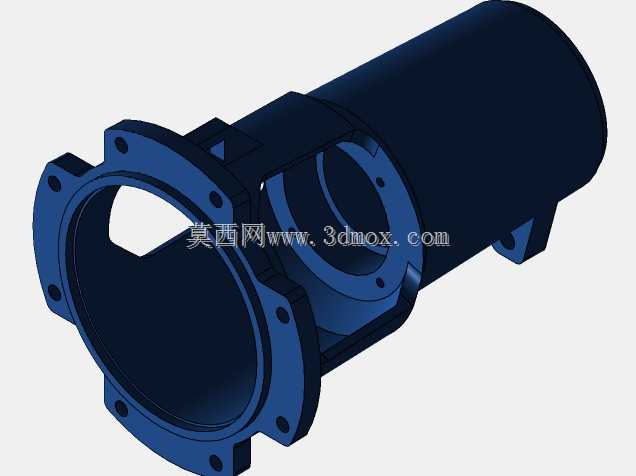

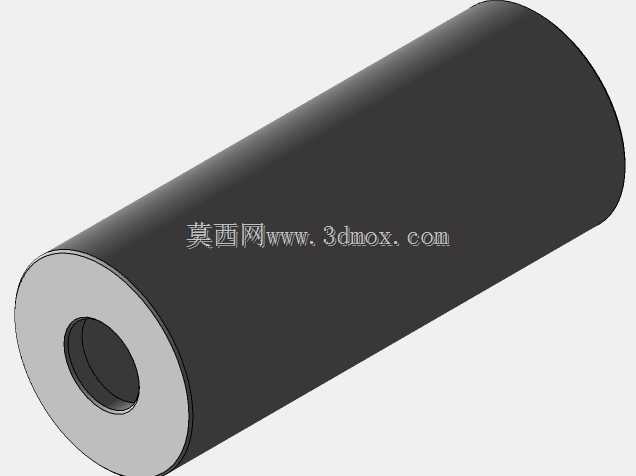

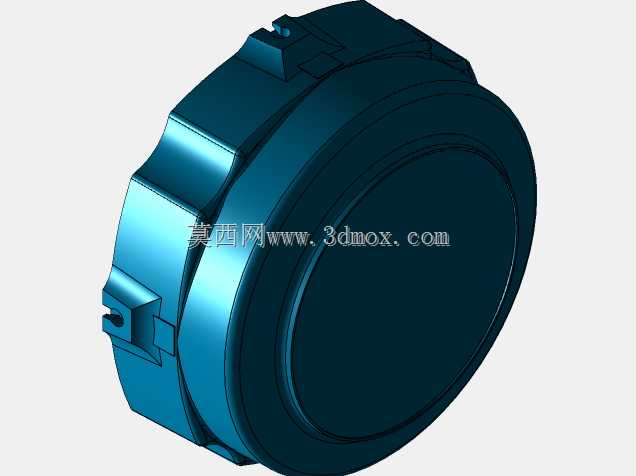

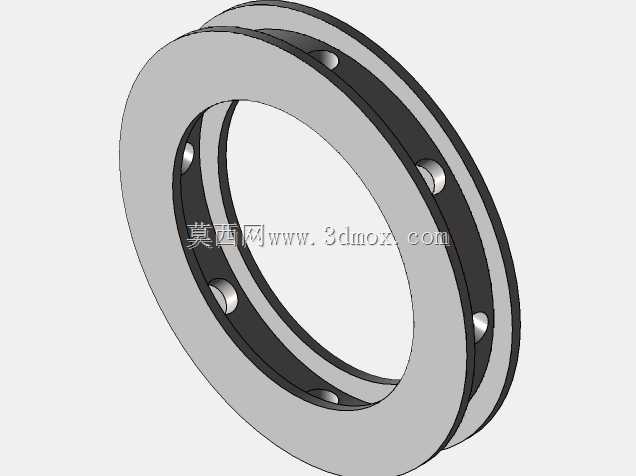

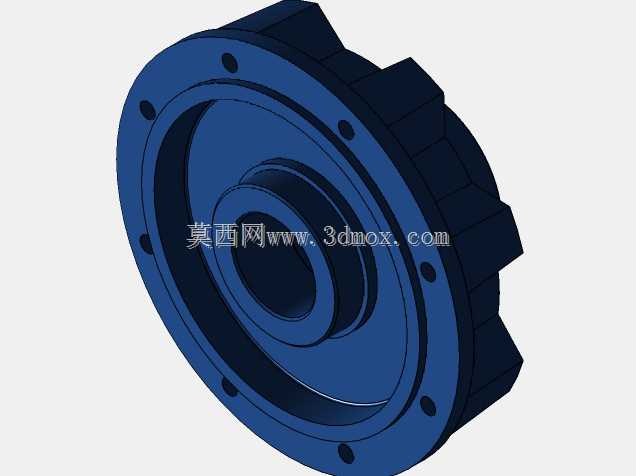

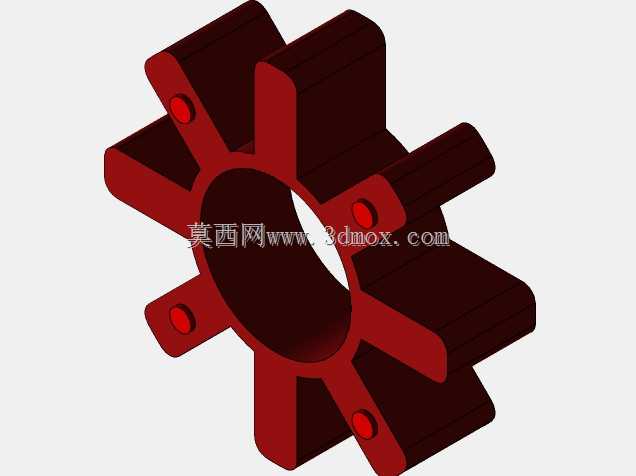

　　方便结构设计人员核对流道与壳体壁厚的匹配关系，也能为后续的管路对接提供准确的接口参考。在功能特性的还原上，模型完整呈现了泵体与电机之间的连接托架、密封腔结构，托架上预留的轴承安装位、润滑通道都做了细节建模，密封腔的尺寸完全匹配常用的机械密封安装规格，设计人员可以直接基于该模型核对密封件的选型适配性，也能快速调整密封冲洗管路的走向，避免实际装配时出现管路与托架、联轴器的干涉问题。设计思路上，整个机组采用模块化的建模逻辑，将泵头、密封组件、托架、联轴器、电机、底架拆分为独立的可编辑子装配，每个子装配的配合关系都按照实际装配约束设置，比如叶轮与泵轴的键连接、轴承与轴的过盈配合、联轴器的对中约束都完全还原真实装配逻辑，

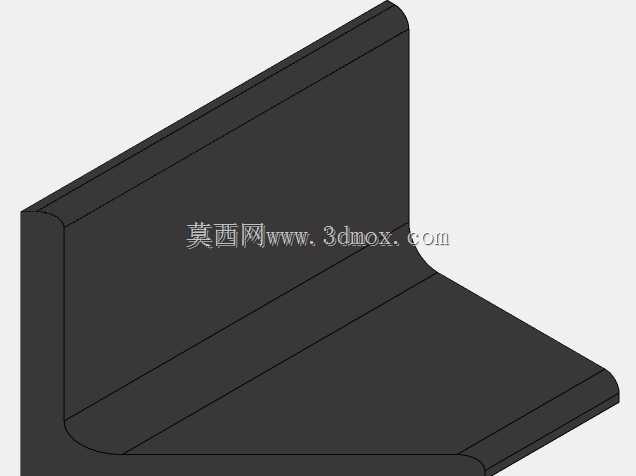

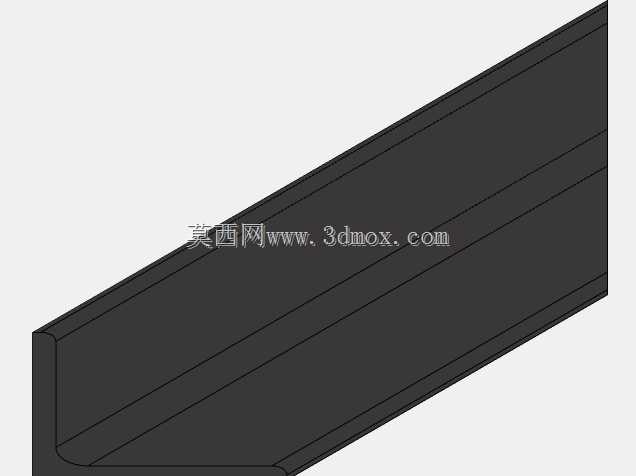

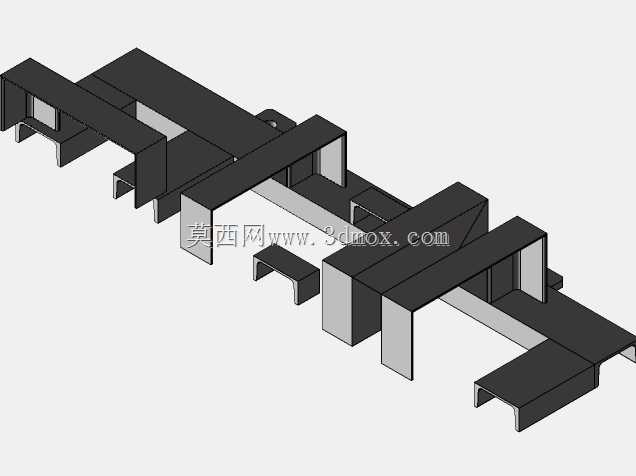

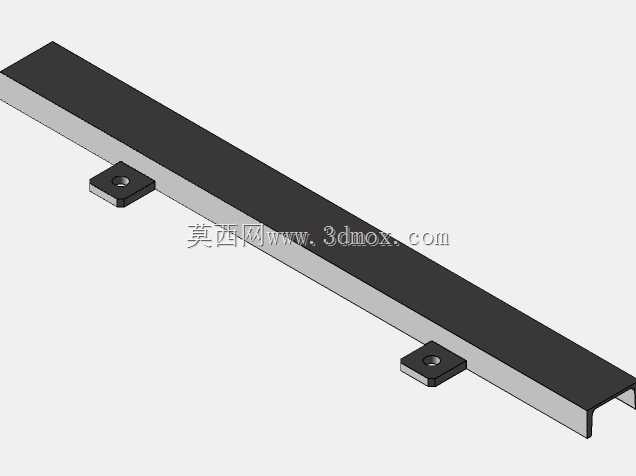

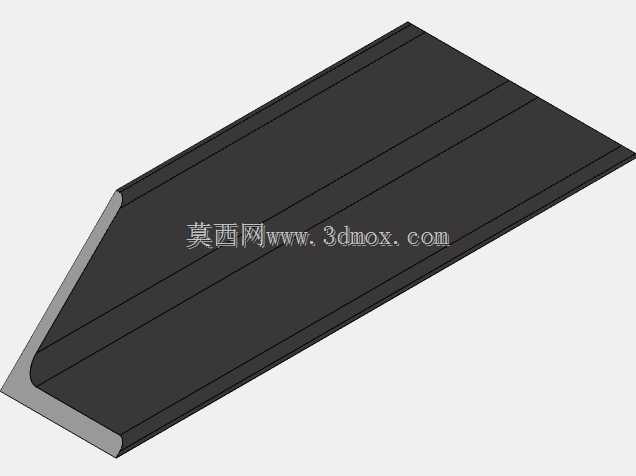

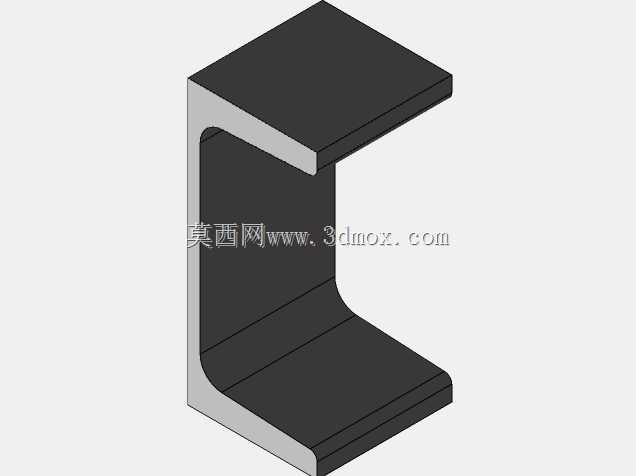

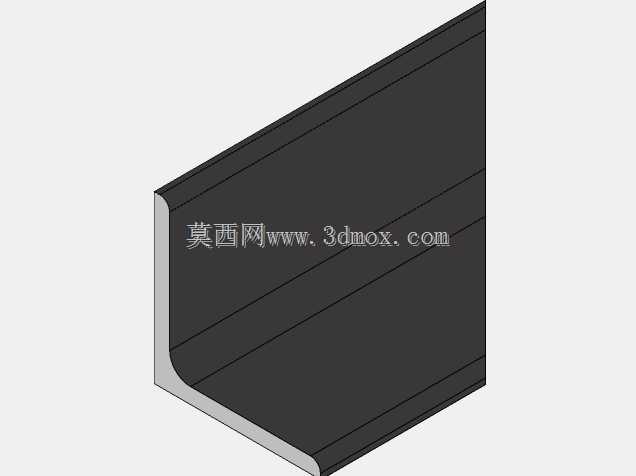

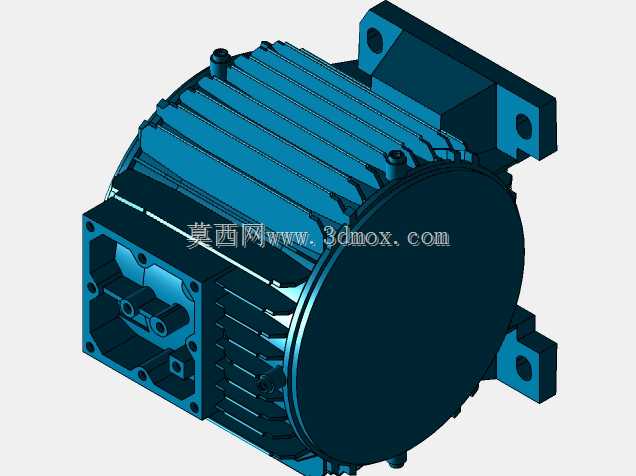

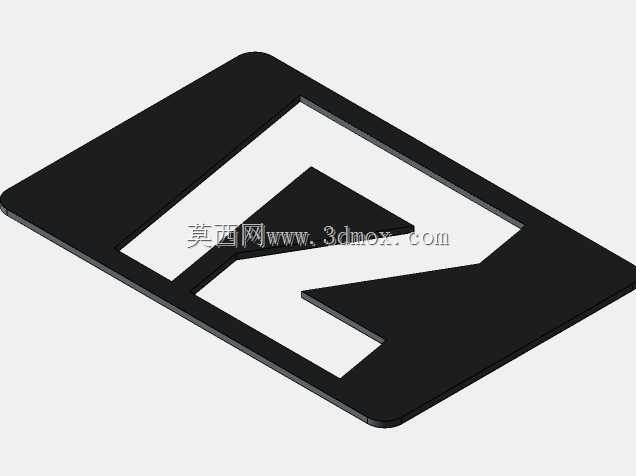

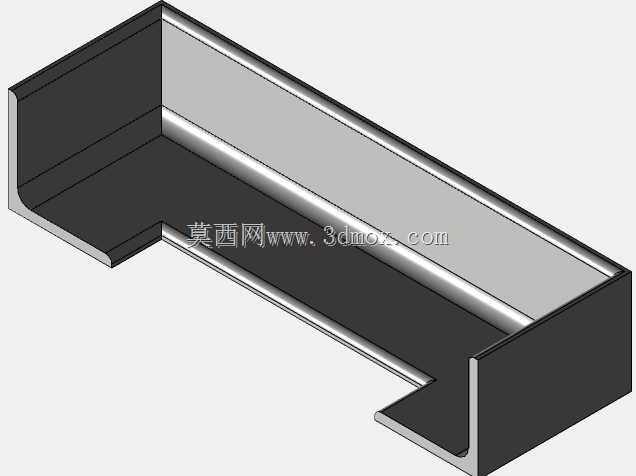

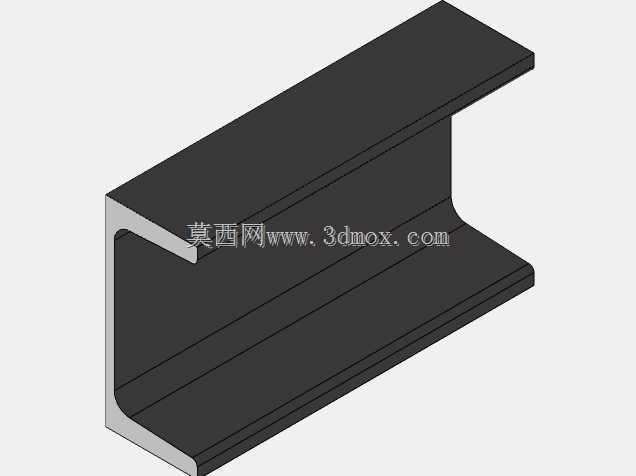

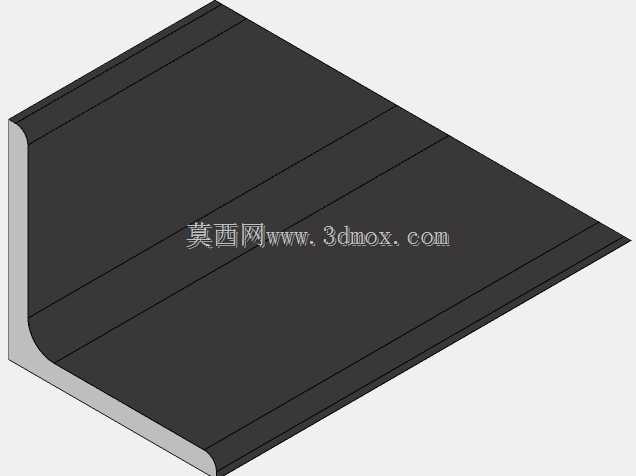

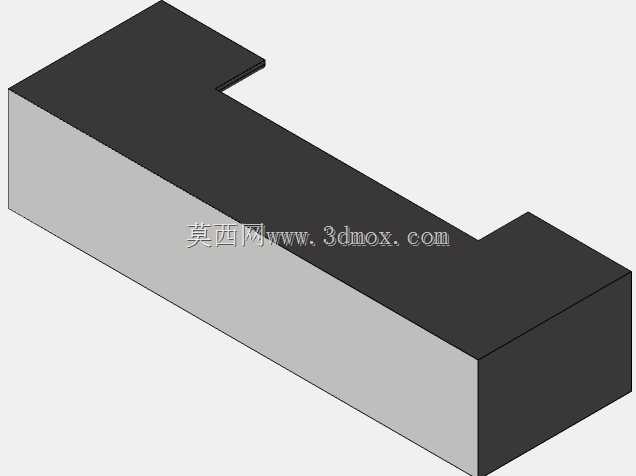

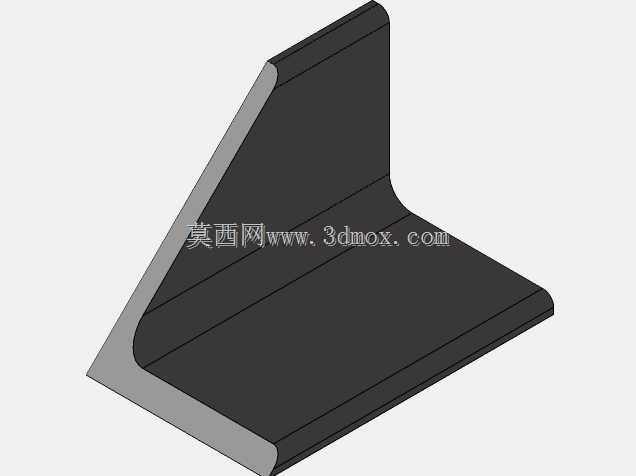

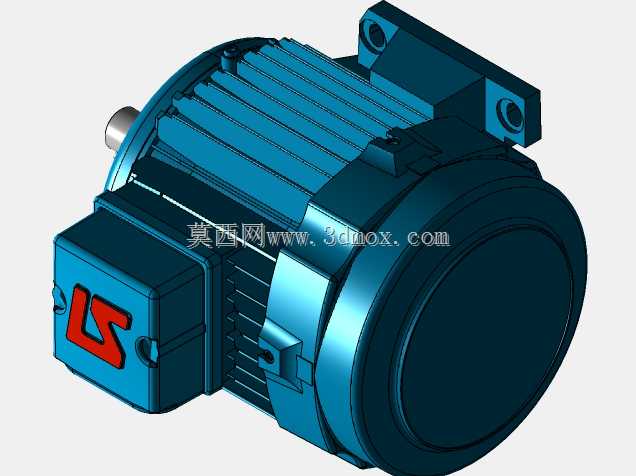

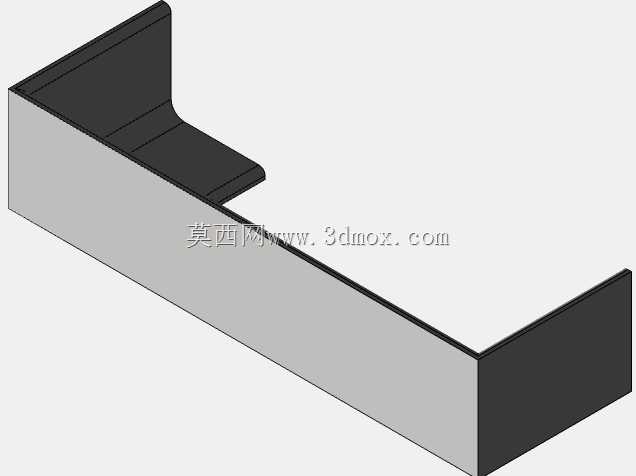

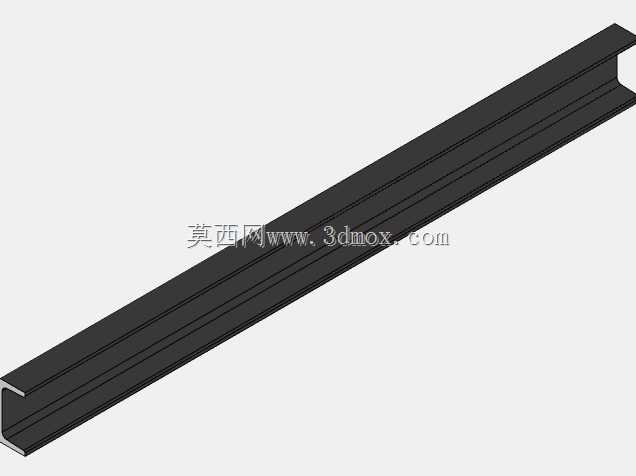

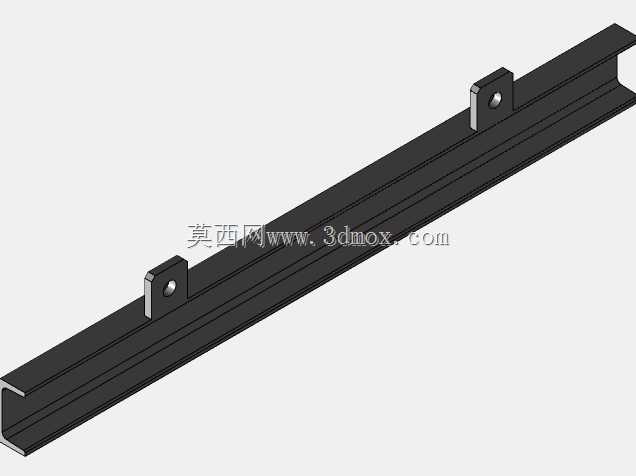

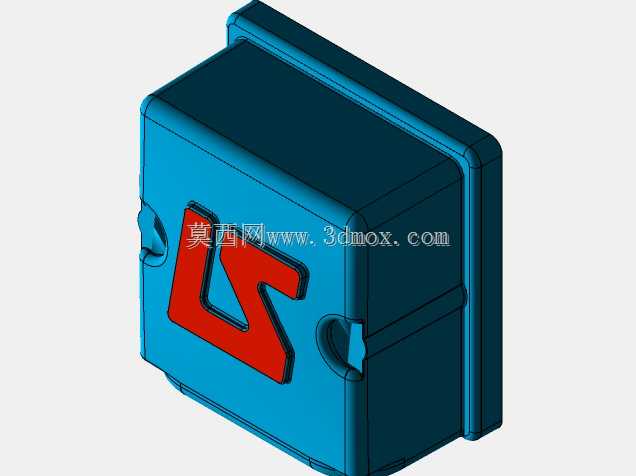

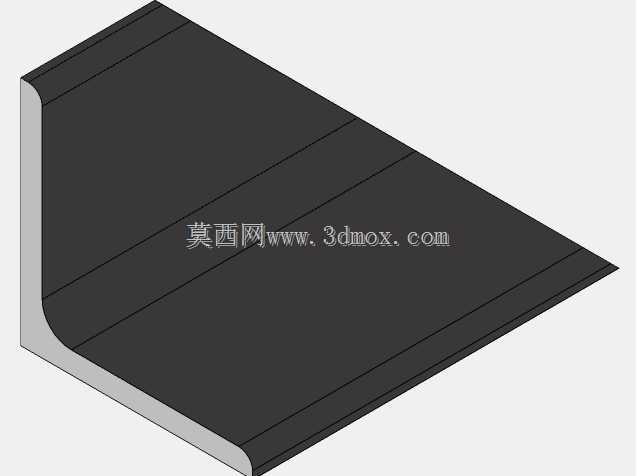

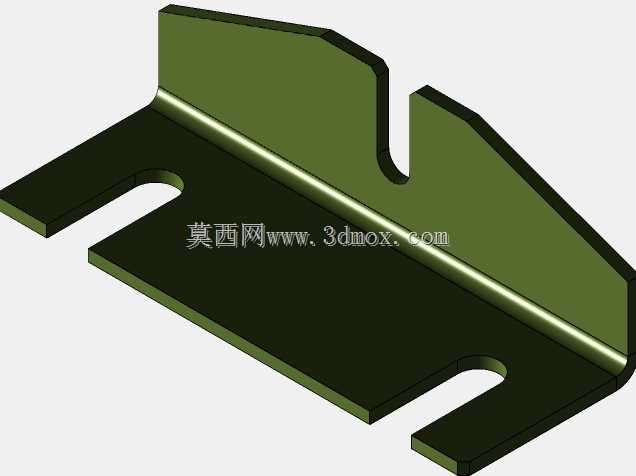

　　设计人员可以根据实际选型需求替换不同功率的电机、不同规格的叶轮，或者调整进出口法兰的压力等级，无需重新构建整个装配体。从外形尺寸来看，泵的进出口法兰采用水平同轴布置，法兰的螺栓孔分布、密封面尺寸完全符合通用管路法兰标准，对接外部管路时不需要额外配置变径接头或者非标法兰，电机的接线盒位置、散热筋结构都做了准确还原，能帮助电气设计人员提前规划电缆走线的空间，避免现场布线时与泵体、管路发生碰撞。底架的结构采用型钢焊接的框架形式，建模时预留了泵体和电机的调整垫片空间，现场安装时可以通过增减垫片来微调泵轴与电机轴的高度差，抵消基础施工的尺寸误差，底架上的排污槽结构也做了细节呈现，方便运行过程中收集密封泄漏的介质，保持泵房现场的整洁。

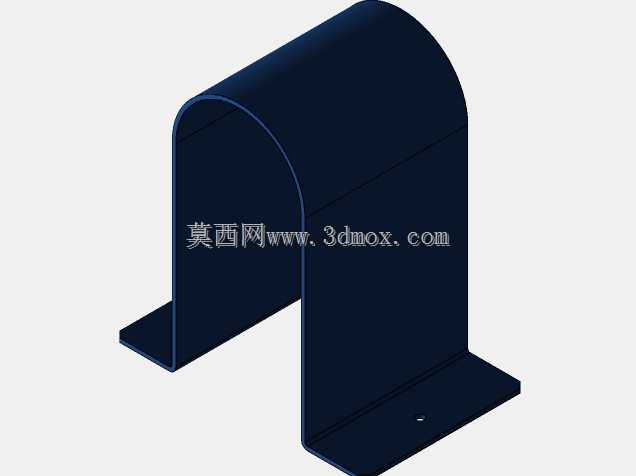

　　另外模型中联轴器部位预留了安全护罩的安装位置，护罩的安装孔位与底架上的预设支架完全对应，设计人员可以直接基于该位置设计对应的安全防护结构，满足工业现场的安全规范要求。对于设备选型人员来说，这个模型可以直接导入厂区的三维布局场景中，核对泵组与周边管路、阀门、操作通道的净空距离，提前预判安装、检修时的操作空间是否充足，比如泵体端盖拆卸时需要的轴向拉出空间、电机检修时的吊装空间都能通过模型直接测量，避免后期布局调整带来的施工返工。从结构设计的角度，模型中所有受力部位的壁厚、加强筋位置都按照实际铸件的工艺要求做了还原，比如泵壳的高压区域壁厚比进口段厚20%左右，底架的横梁布置位置正好对应泵体和电机的重心投影点，能保证机组运行时的整体刚性，减少振动传递。
