福特突击者越野车型底盘结构三维数模

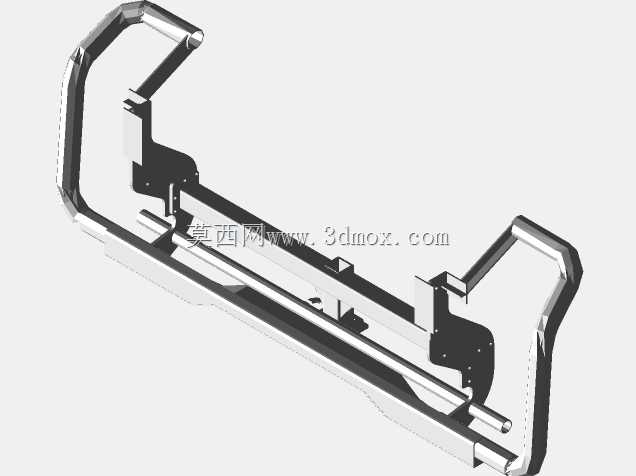

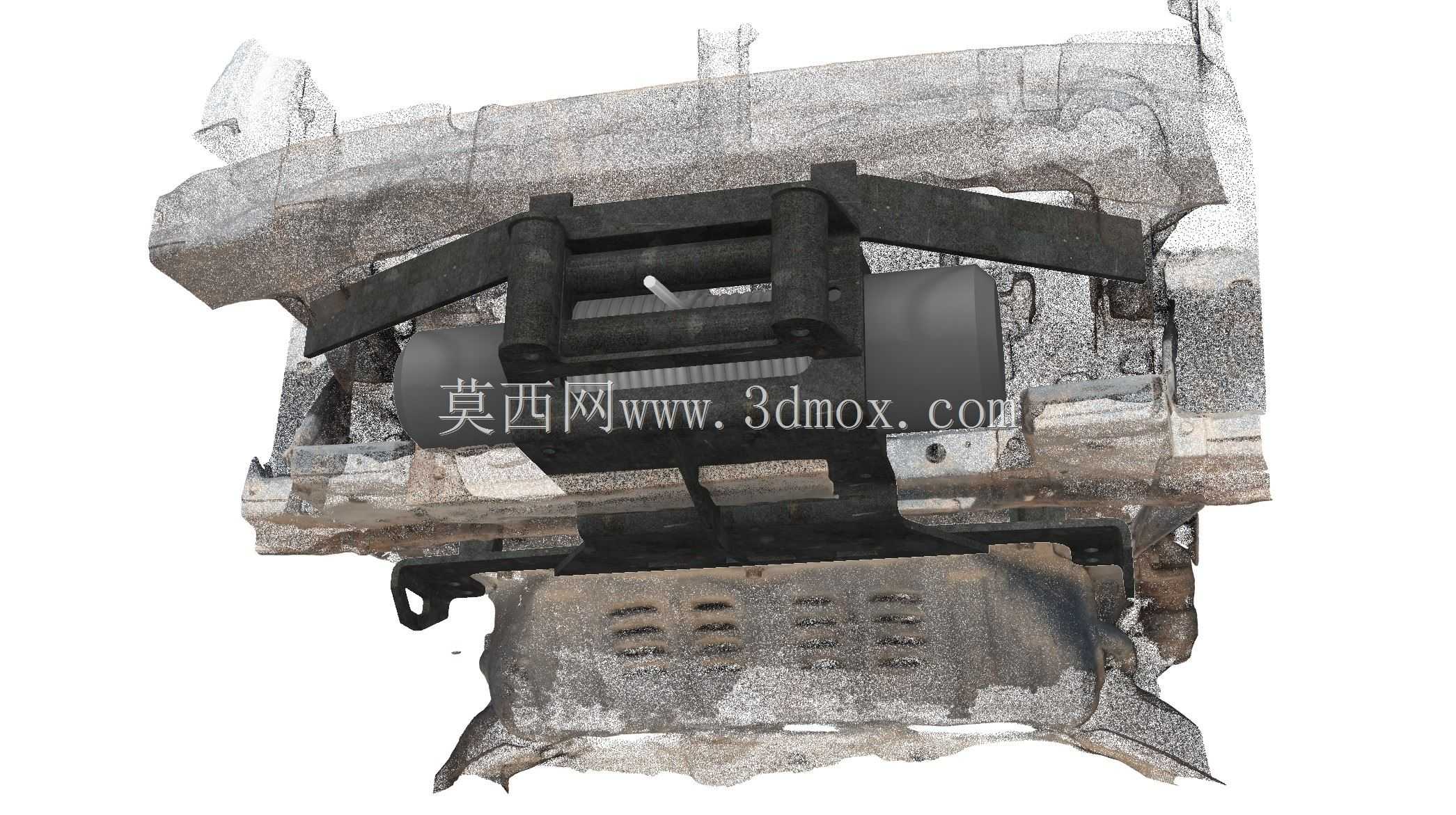

　　这套数模还原的是硬派越野车型的底盘及前部防护总成结构，从结构细节能看到，整套前防护总成采用钢质材料焊接成型，没有使用常见的冲压拼接工艺，所有连接焊缝的位置都做了等强度建模还原，对应实际生产中的气体保护焊焊接工艺要求，焊缝高度、焊脚尺寸都和实车生产数据保持一致，能直接用于焊接工装的定位参考。前部保险杠的安装边界做了全约束还原，安装孔位的中心距、贴合面的平面度公差都在数模里做了对应标注参考，和车架纵梁的连接位置预留了绞盘安装的冗余空间，绞盘支架的安装面做了加厚处理，对应越野场景下持续拖拽的载荷要求，不会出现常规城市SUV保险杠支架受力变形的问题。车架部分的管路走向完全按照实车布局还原，制动管路、燃油管路的固定卡扣位置都做了1:1复刻，

　　管路和周边运动部件的间隙预留符合整车设计的安全规范，最小间隙控制在15mm以上，避免越野工况下车架扭动造成管路磨损。整套结构的设计思路完全偏向非铺装路面的使用场景，前保险杠的接近角做到了34度，比常规量产硬派车型的接近角大4度左右，能应对更大坡度的岩石、沟壑地形，保险杠下部没有突出的冗余结构，避免越野托底时直接撞击油底壳或者前差速器壳体。从安装尺寸来看，整套前防护总成的宽度和车架外侧宽度保持一致，单侧突出车身的距离不超过80mm，符合道路通行的外廓尺寸要求，不会因为加装防护结构造成整车宽度超标。绞盘的安装位置做了内凹处理，绞盘本体的最外端和保险杠最外端面保持齐平，既不会额外增加整车长度，也能避免绞盘突出在碰撞时首先受力造成支架变形。

　　车架上的焊接加强筋位置都做了对应建模，纵梁和横梁的连接位置采用双层钢板焊接，对应越野工况下的扭转载荷，静态扭转刚度比常规城市SUV车架高60%左右，能承受交叉轴工况下车架的反复扭动而不会出现永久变形。这套数模的结构细节可以直接用于越野改装的方案验证，在做防护结构改装、绞盘加装、管路重新布局的时候，可以直接在数模上做干涉检查，不需要反复在实车上做试装测量，能减少改装过程中的反复切割、焊接调整工作量。数模里的所有钢板厚度都按照实车生产数据设置，保险杠主体钢板厚度为4mm，绞盘安装支架钢板厚度为6mm，车架纵梁钢板厚度为3mm，不同厚度钢板的焊接位置做了坡口处理的细节还原，对应实际焊接时的熔深要求，

　　保证焊接后的连接强度能达到母材强度的90%以上。在整车装配的边界上，前防护总成和前翼子板的间隙预留了10mm的调整量，能抵消车架焊接过程中的公差累积，不会出现装配后翼子板和保险杠干涉的问题，前部拖车钩的安装位置和纵梁直接连接，拖拽载荷能直接传递到整个车架，不会出现拖拽时保险杠脱落的风险。
