单缸二冲程电锯动力单元结构设计

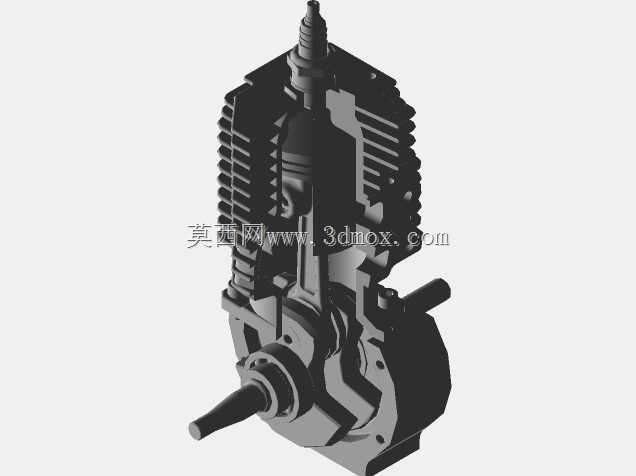

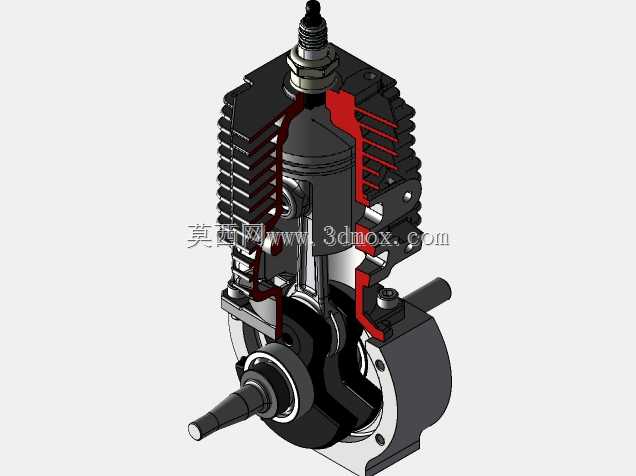

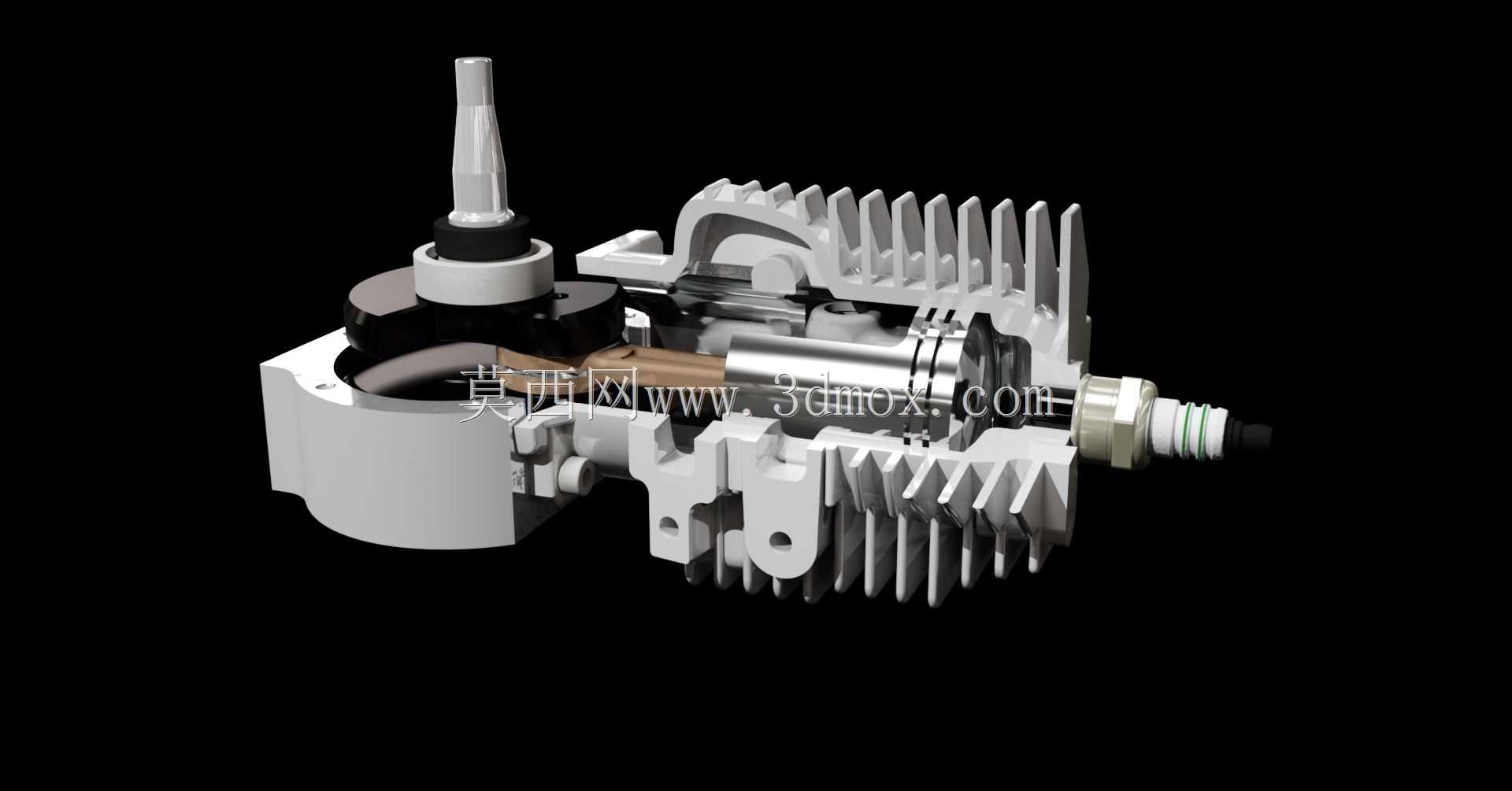

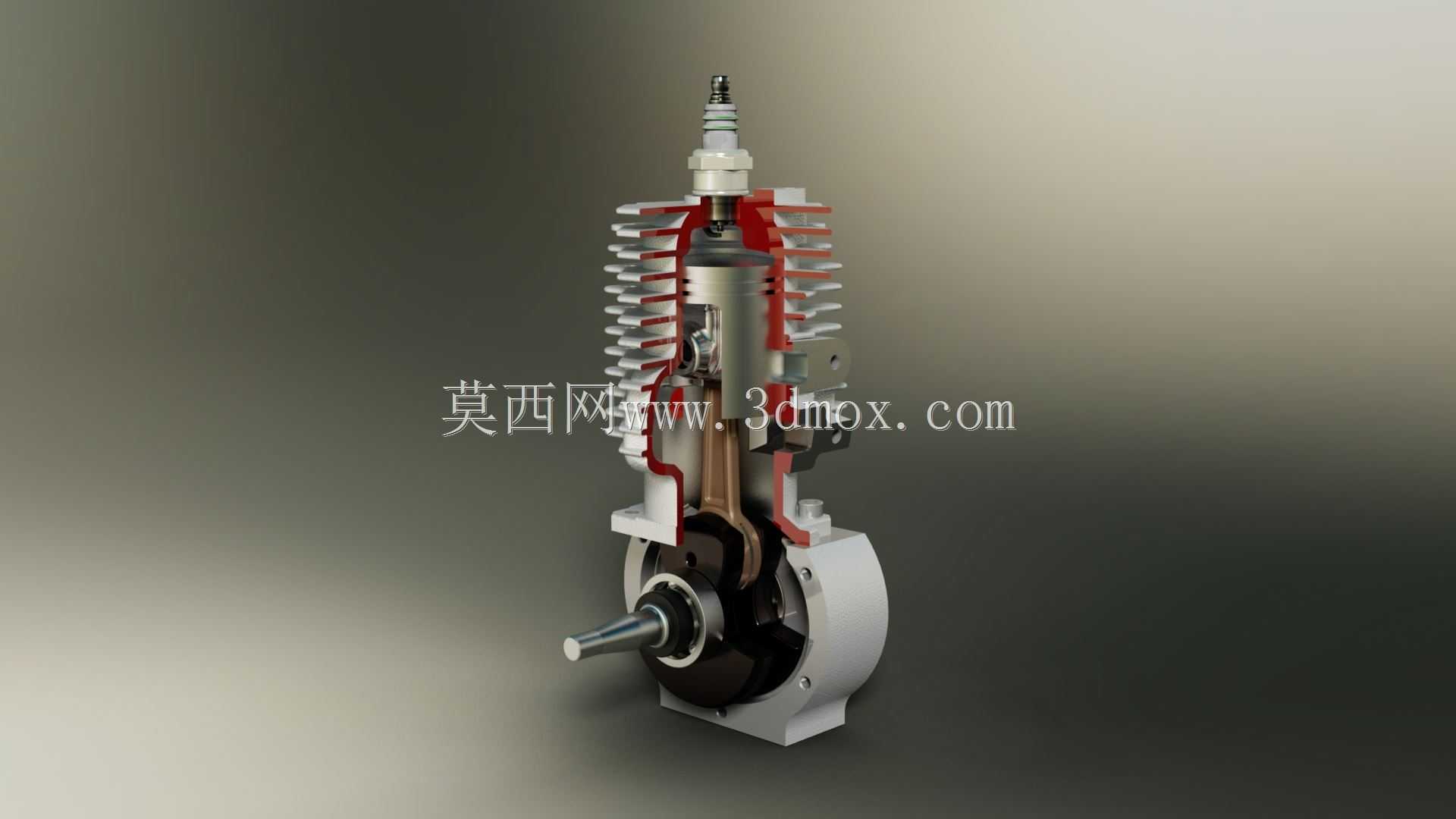

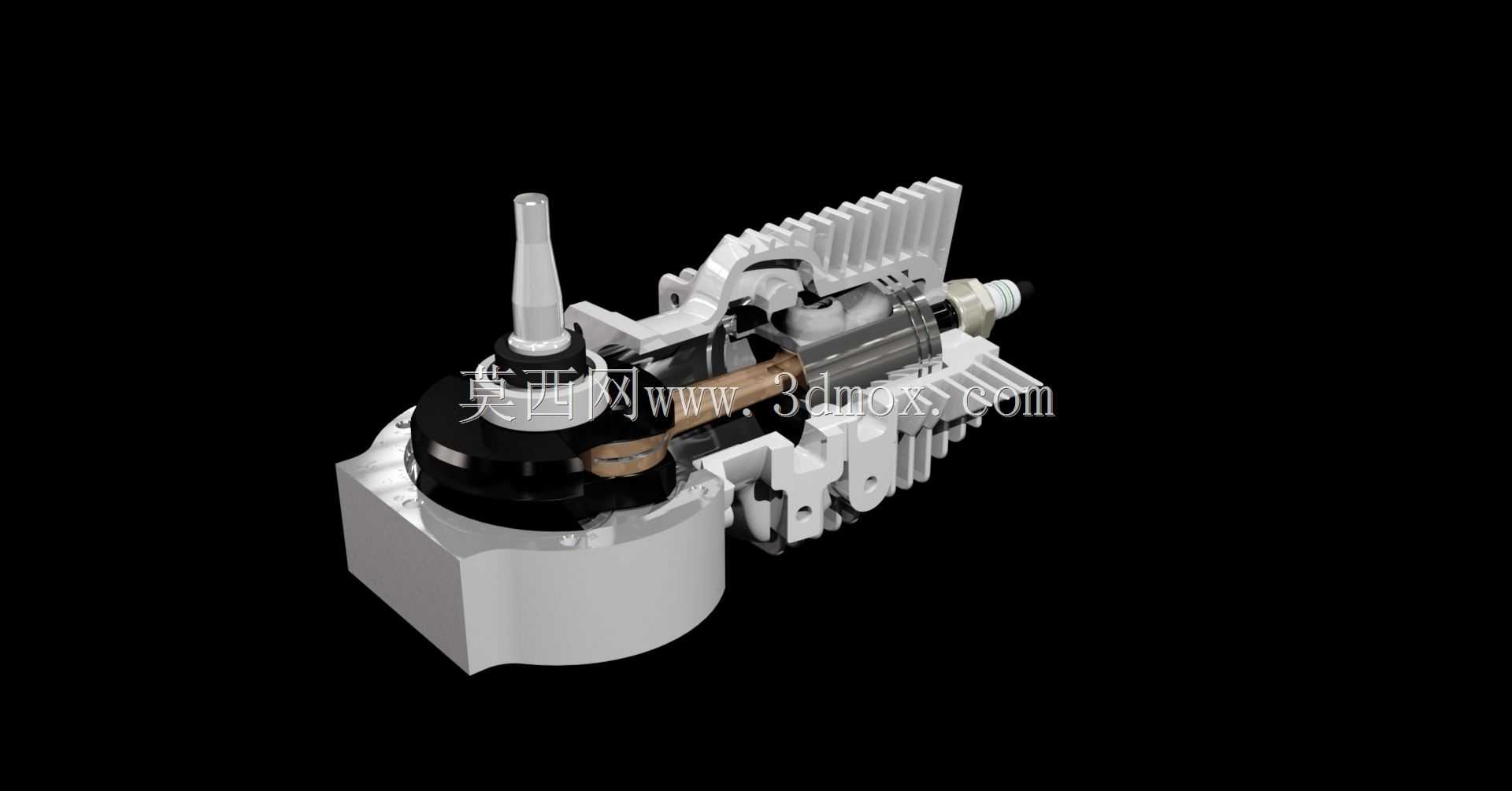

　　这款动力单元主要适配手持式园林伐木锯、小型修枝锯类便携作业设备，在林区抚育、园林绿化修剪、农户柴火加工、应急救援破拆等场景中作为核心动力输出部件使用，相比电动类锯切设备，它不依赖外接电源，能在无电网覆盖的野外山林、偏远作业区域持续提供动力，输出扭矩足以支撑硬木、小径级原木的连续锯切作业，整机重量控制在便携作业可承受范围内，操作人员单手提持设备作业时不会因动力单元过重产生额外负担。从结构设计逻辑来看，整个动力单元采用单缸风冷二冲程的布局，散热鳍片沿着气缸外壁周向均匀排布，鳍片的厚度、间距经过匹配，野外作业时依靠锯切过程中设备移动产生的迎面风就能完成散热，不需要额外加装水冷循环管路、散热风扇等附属部件，既压缩了整体体积，也减少了故障点，

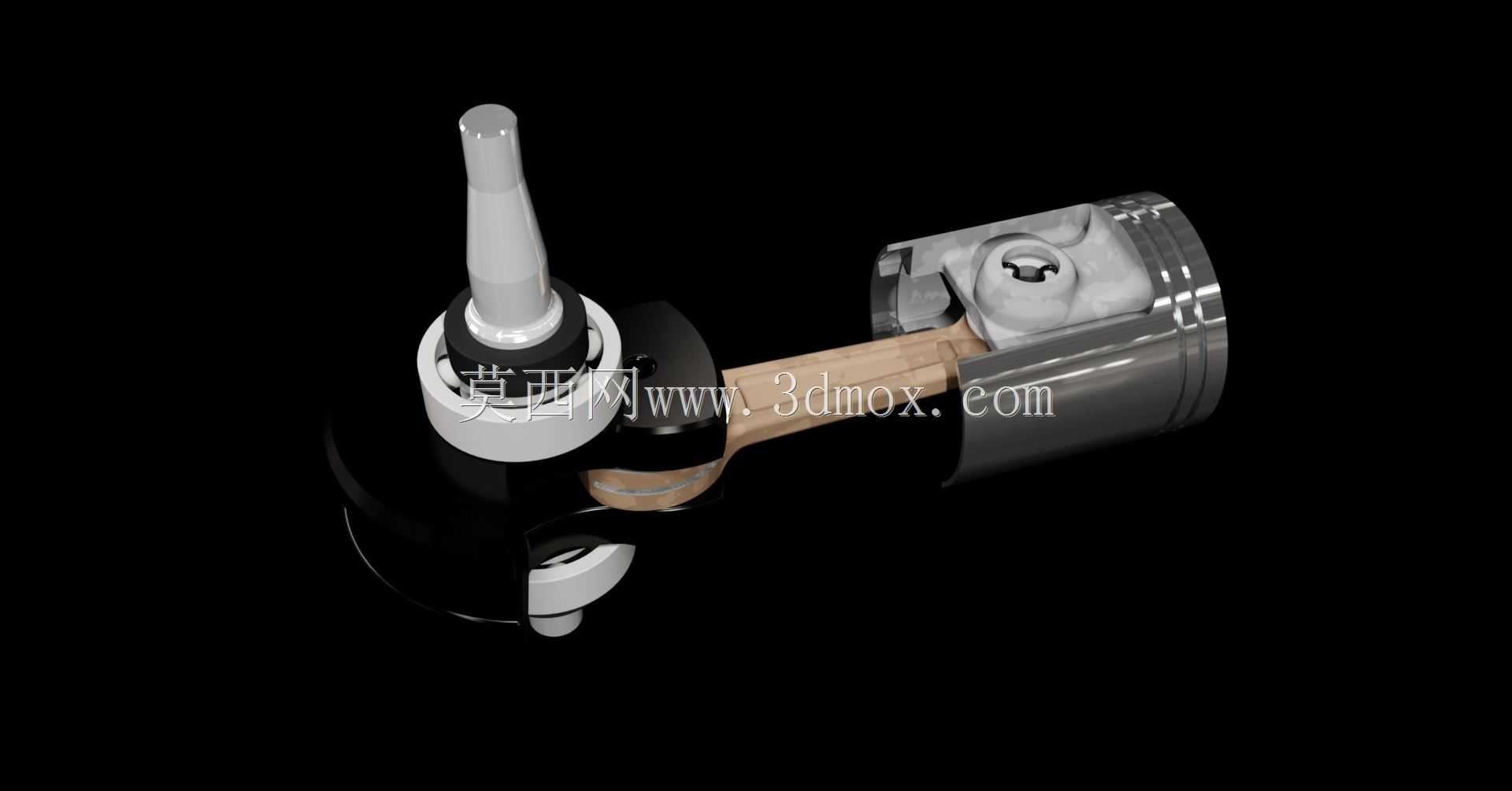

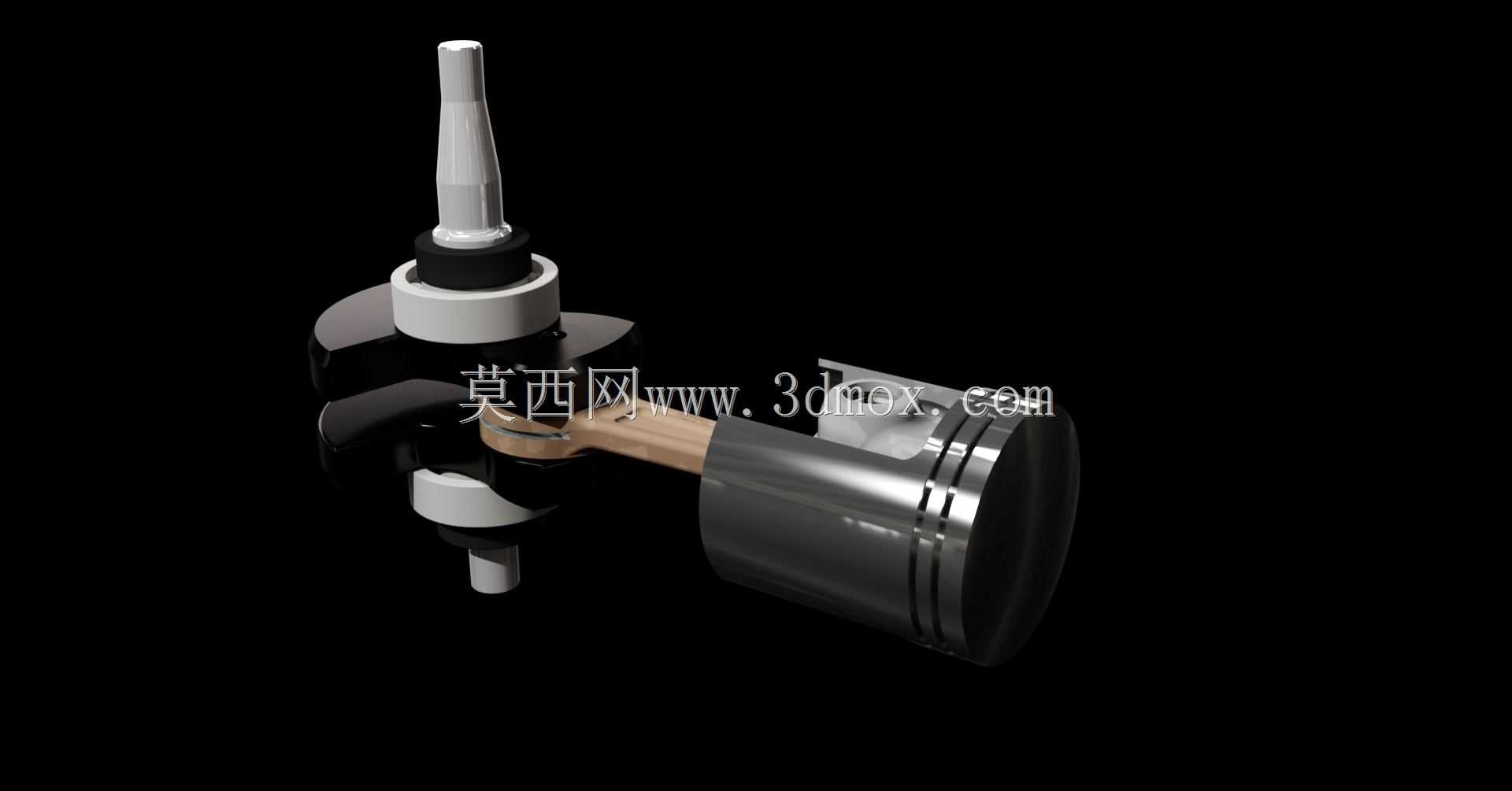

　　适配便携设备高可靠性、低维护成本的使用需求。气缸内壁与活塞的配合间隙按照二冲程发动机的热膨胀系数预留，活塞环采用两道气环的设计，兼顾密封性能与往复运动的摩擦损耗，活塞通过活塞销与连杆小头连接，连杆大头则装配在曲轴的曲柄销上，将活塞的往复直线运动转化为曲轴的旋转运动，曲轴两端的支撑轴承采用深沟球轴承，能承受锯切作业中链条传递过来的径向冲击载荷，避免曲轴在高转速下出现窜动。曲轴的输出端直接连接锯切机构的离合器，当发动机转速达到结合阈值时，离心式离合器自动结合，将动力传递给链轮带动锯链运转，怠速状态下离合器分离，锯链停止转动，保障作业间隙的操作安全。火花塞安装在气缸顶部的燃烧室中心位置，点火时刻匹配活塞上行到上止点前的最佳提前角，

　　保证缸内混合气能充分燃烧，提升燃油利用率，降低尾气排放。整个动力单元的外部壳体采用分体式设计，曲轴箱分为左右两个半壳，通过螺钉紧固连接，结合面处设计有密封槽，装配时加装密封垫防止曲轴箱漏气，保证二冲程发动机曲轴箱的预压效果，避免动力输出不足。安装边界方面，动力单元的输出轴轴线与锯链导板的安装平面保持固定的位置公差，曲轴箱上预留的三个安装螺孔位置与通用款手持电锯的机架安装位完全匹配，不需要额外加工转接件就能直接装配，整体外形的最大轮廓尺寸控制在适配手持设备握持空间的范围内，气缸顶部的火花塞拆装位置预留了足够的扳手操作空间，日常维护更换火花塞时不需要拆解整机外壳，化油器安装位与气缸进气道的对接面设计有定位止口，装配时能快速对位，

　　避免出现进气漏气导致的怠速不稳问题。燃油系统的安装位布置在气缸侧方的散热盲区，避免长时间高负荷作业时气缸散热的高温传递到燃油箱，产生气阻影响供油稳定性。消音器安装在气缸的排气口位置，外壳的朝向避开操作人员的握持位置，防止排气高温烫伤操作人员，同时消音器的排气阻力经过匹配，不会因为过度消音导致发动机功率下降。整个结构的运动部件都做了动平衡校正，曲轴与连杆组件的动平衡精度达到手持动力设备的要求，高转速运转时的振动幅度控制在可接受范围内，降低操作人员长时间作业的手臂疲劳感。
