连续式网带隧道烘干炉结构设计

　　这款连续通过式烘干设备，核心适配电子元器件表面涂覆后固化、食品加工环节物料脱水、五金工件表面清洗后干燥、印刷制程油墨烘干等多类需要连续恒温加热的生产场景，相比传统批次式烘箱，其通过贯穿炉体的输送网带实现工件的连续进出，无需人工频繁开关炉门取放物料，能直接对接上下游生产线，大幅降低工序间的物料转运等待时间，适配大批量连续化生产的节拍要求。

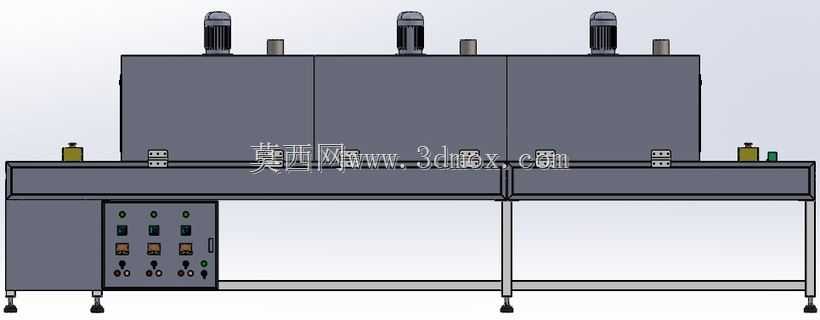

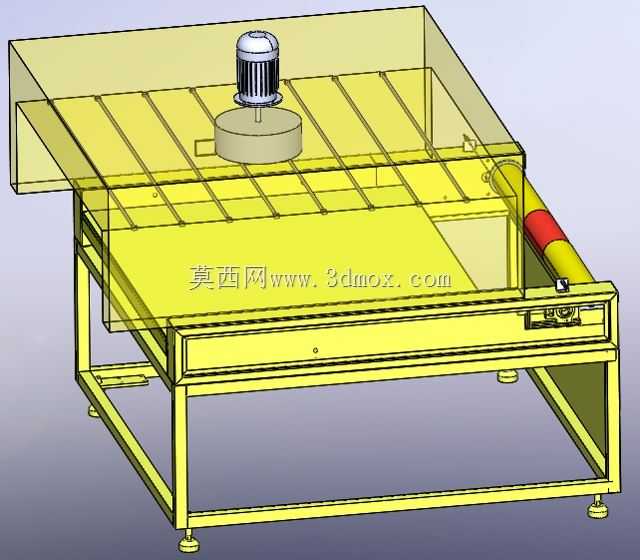

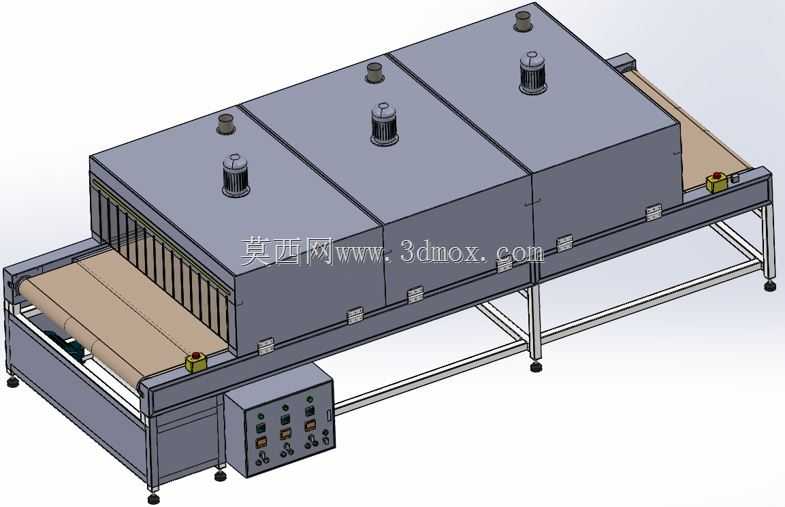

　　设备整体采用分段式模块化炉体设计，单段炉体为独立的保温腔体结构，现场安装时可根据实际需要的烘干时长、工艺温度曲线，灵活增减炉体段数，调整整体加热区长度，无需重新设计整体机架结构。炉体外壳采用冷轧钢板折弯焊接成型，内壁铺设硅酸铝保温棉填充层，厚度根据各温区的最高工作温度匹配，最高工作温度200摄氏度的温区保温层厚度不小于100毫米，能有效降低炉体表面散热损失，保证炉腔内部温度均匀性的同时，避免外壳温度过高带来的操作安全隐患。炉体顶部均匀布置多组排风与热风循环单元，每组单元对应独立的加热管与离心风轮，热风经过导流板调整风向之后，从网带上下两侧同时吹向工件表面，避免单侧加热导致的工件受热不均、局部过热变形问题，顶部的排风管道可外接废气处理装置，及时排出烘干过程中产生的水汽、挥发溶剂等废气，保证炉内空气洁净度与作业环境安全。

　　输送部分采用特氟龙材质网带作为承载介质，网带透气率根据烘干物料的特性选型，针对小尺寸工件可加密网孔避免工件掉落，针对需要大通风量的工件可选用大网孔结构提升热风穿透效率。网带的驱动端设置在设备出料侧，采用减速电机搭配链轮链条传动，输送速度可通过变频器无级调节，调速范围覆盖每分钟0.1米到5米，可匹配不同工艺要求的烘干时长。网带两侧设置可调式挡边结构，可根据工件的实际宽度调整挡边间距，避免工件在输送过程中偏移掉落。设备进料端与出料端均设置一定长度的延伸段，进料端延伸段方便操作人员摆放工件或者对接上游生产线的出料机构，出料端延伸段设置自然冷却区，方便工件降温后进行下一道工序操作，避免高温工件直接接触操作人员造成烫伤。

　　机架部分采用工业铝型材或者方管焊接成型，底部配置可调式脚杯与万向脚轮，脚杯可调整设备整体水平度，保证网带运行平稳不跑偏，脚轮方便设备在车间内移位调整安装位置。独立的电气控制箱布置在设备进料侧的机架侧面，箱体高度匹配操作人员站立操作的视线高度，面板上布置各温区的温度控制器、输送速度调节旋钮、电源开关、急停按钮以及运行状态指示灯，所有电气元件的布线均沿机架内部的线槽布置，强电与弱电线路分离铺设，避免信号干扰。控制回路设置超温报警、网带跑偏报警、电机过载保护等安全联锁机制，当炉温超过设定上限值、网带偏移触发限位开关、驱动电机电流过载时，设备会自动切断加热电源并发出声光报警，避免设备损坏或者安全事故发生。

　　在安装边界方面，设备进料端与出料端需要预留至少1.2米的操作维护空间，方便日常清理网带、检修加热元件与传动部件，设备顶部需要预留至少0.8米的空间，方便排风管道的安装与后期维护，设备侧面控制箱位置需要预留1米的操作空间，避免其他设备遮挡影响参数调整。设备整体的水平度调整偏差不超过千分之一，避免网带长期运行出现单侧磨损、跑偏的问题，外接电源需要根据设备总功率匹配对应的线缆线径与空气开关，排风管道的管径需要匹配顶部排风口的尺寸，保证排风顺畅无阻滞。

　　从设计逻辑上，这款设备优先考虑了不同行业工艺的适配性，模块化的结构可以根据不同用户的工艺需求灵活调整配置，比如针对需要更高洁净度的电子行业，可在进风位置加装初效与中效空气过滤器，避免灰尘落在工件表面影响产品品质；针对有防爆要求的溶剂烘干场景，可选用防爆型加热管、防爆电机与防爆电控元件，同时加大排风量降低炉内溶剂浓度，满足防爆安全规范；针对食品加工行业，所有与物料接触的部件均采用304不锈钢材质，满足食品卫生安全要求。网带的张紧机构采用螺杆可调式结构，当网带长期运行出现松弛时，可通过调整两端的张紧螺杆张紧网带，无需拆卸设备部件，日常维护操作简便。炉体每段的侧面均设置可开启的检修门，检修门配备耐高温硅胶密封条，关闭时保证炉腔密封，需要检修内部加热管、风轮等部件时可直接打开检修门操作，无需拆卸整段炉体，降低后期维护的时间成本。
