Clippard气动调压过滤组合装置三维结构

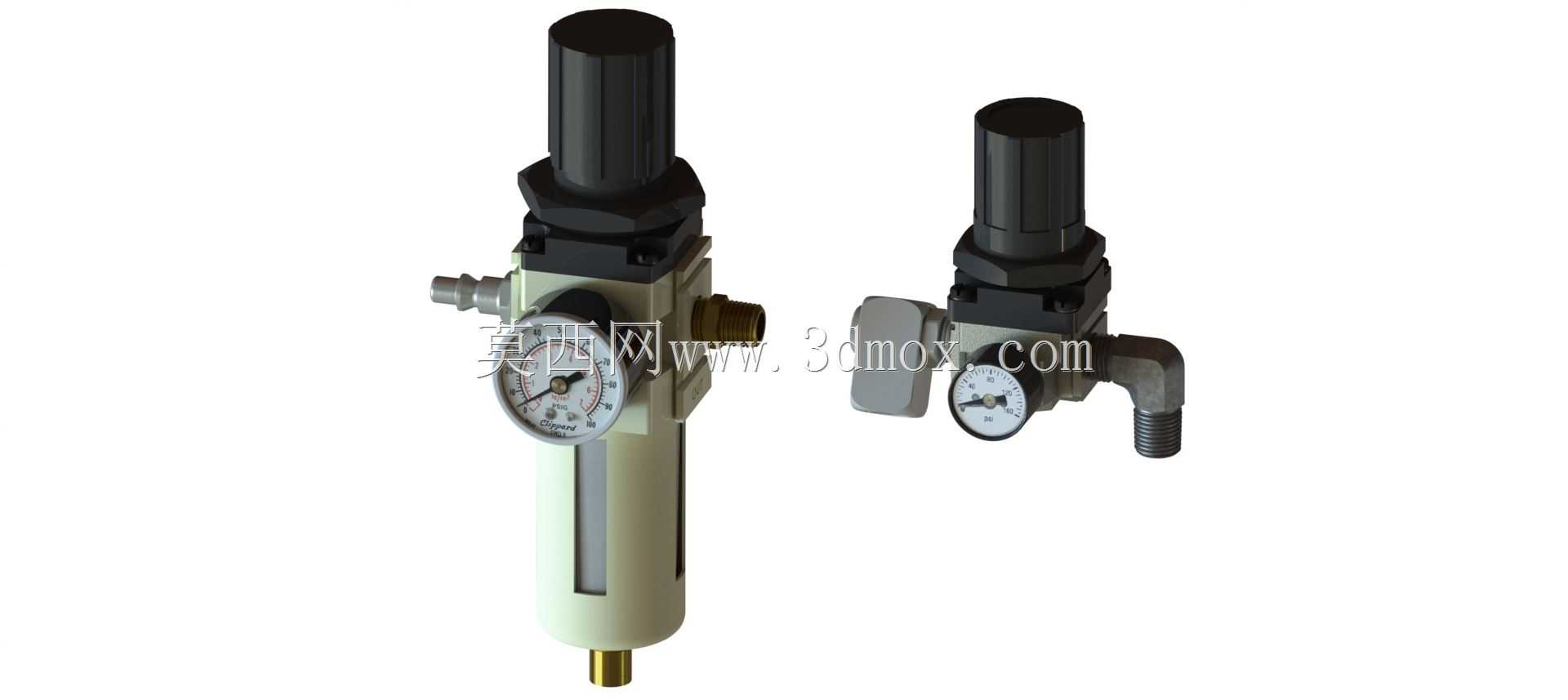

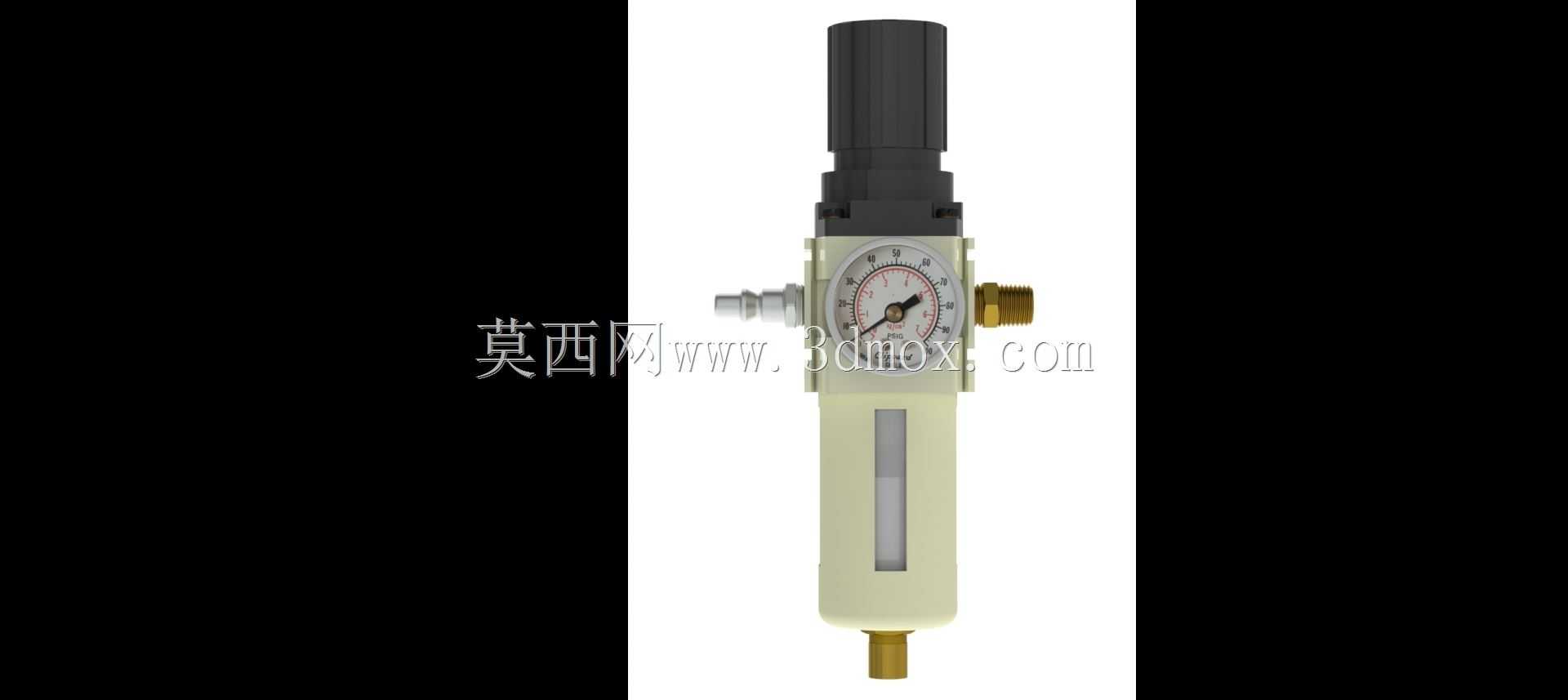

　　在气动控制系统的现场部署场景中，气源处理单元的性能直接决定整条气路的运行稳定性，这类调压过滤组合装置常被布置在气源出口与末端执行元件之间的管路上，承担压缩空气杂质滤除、输出压力稳定调节的核心作用，是轻工装配、机床气动夹具、小型自动化生产线气路搭建中不可或缺的基础元件。本次呈现的两款Clippard调压过滤装置，分别对应不同流量等级的气路需求，左侧长款结构集成了大容量滤杯与更长行程的调压旋钮，适配持续大流量供气的工位，右侧短款结构结构更紧凑，适合安装空间局促、用气量偏小的末端气路节点。从功能特性来看，两款装置均集成了过滤与调压两大核心功能，滤杯部分采用透明可视结构设计，日常巡检时可直接观察内部积液与杂质堆积情况，

　　无需拆解即可判断是否需要排污；自带的压力表采用轴向嵌入式安装，表盘刻度覆盖常用的压力调节区间，操作人员站在设备正面即可直观读取输出压力数值，无需额外外接压力检测元件。调压旋钮采用防滑滚花结构，顶部设置锁紧卡扣，压力调节到位后可锁定旋钮位置，避免设备运行过程中因振动、误触导致压力偏移，保障输出气压稳定在设定区间。从设计思路层面拆解，两款装置的阀体均采用压铸铝合金成型，在保证结构强度满足150psig最高工作压力要求的前提下，尽可能压缩阀体壁厚，降低整体重量，同时阀体表面做了阳极氧化处理，适配车间内存在少量切削液、油污的复杂工况，减少长期使用后的腐蚀问题。气路接口采用标准NPT锥管螺纹设计，无需额外加工转换接头即可直接对接常规气动管路，

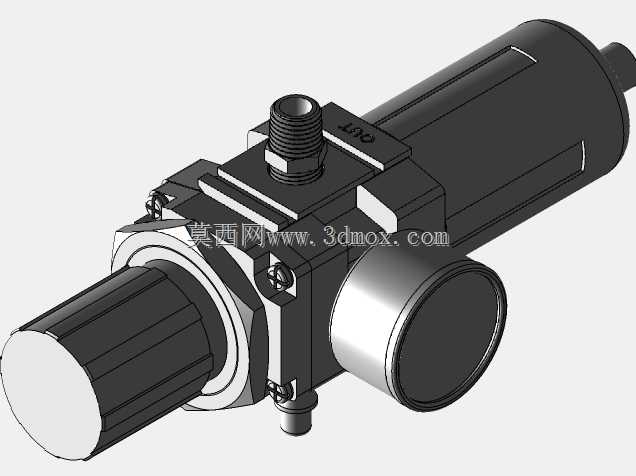

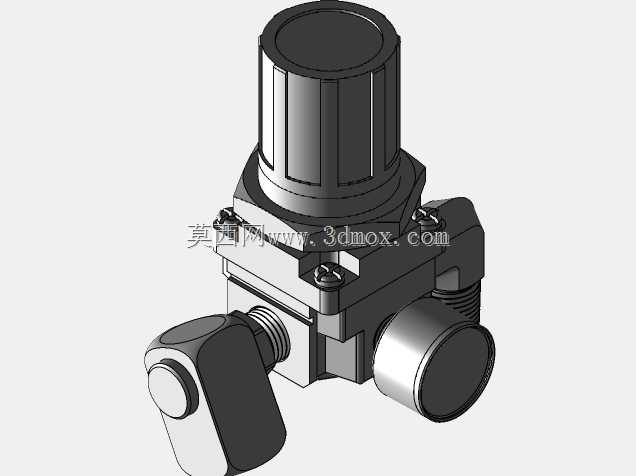

　　其中大流量款采用1/4"NPT接口，标准流量工况下可实现550l/min的通流能力，小流量款采用1/8"NPT接口，适配小流量精密调压场景。两款装置的过滤精度覆盖5微米与25微米两个常用等级，可根据现场气源洁净度需求灵活选择滤芯规格，5微米精度可滤除压缩空气中绝大多数固态杂质与液态水滴，适合对气源洁净度要求较高的精密气动元件供气，25微米精度则适用于常规气动夹具、气缸等元件的前置过滤，兼顾过滤效率与容尘能力。在安装边界方面，长款装置的滤杯向下延伸，安装时需要预留足够的下方空间用于手动排污操作，阀体侧面的进气、出气接口呈直角布置，可适配水平或垂直走向的管路安装；短款装置的整体轴向尺寸更短，

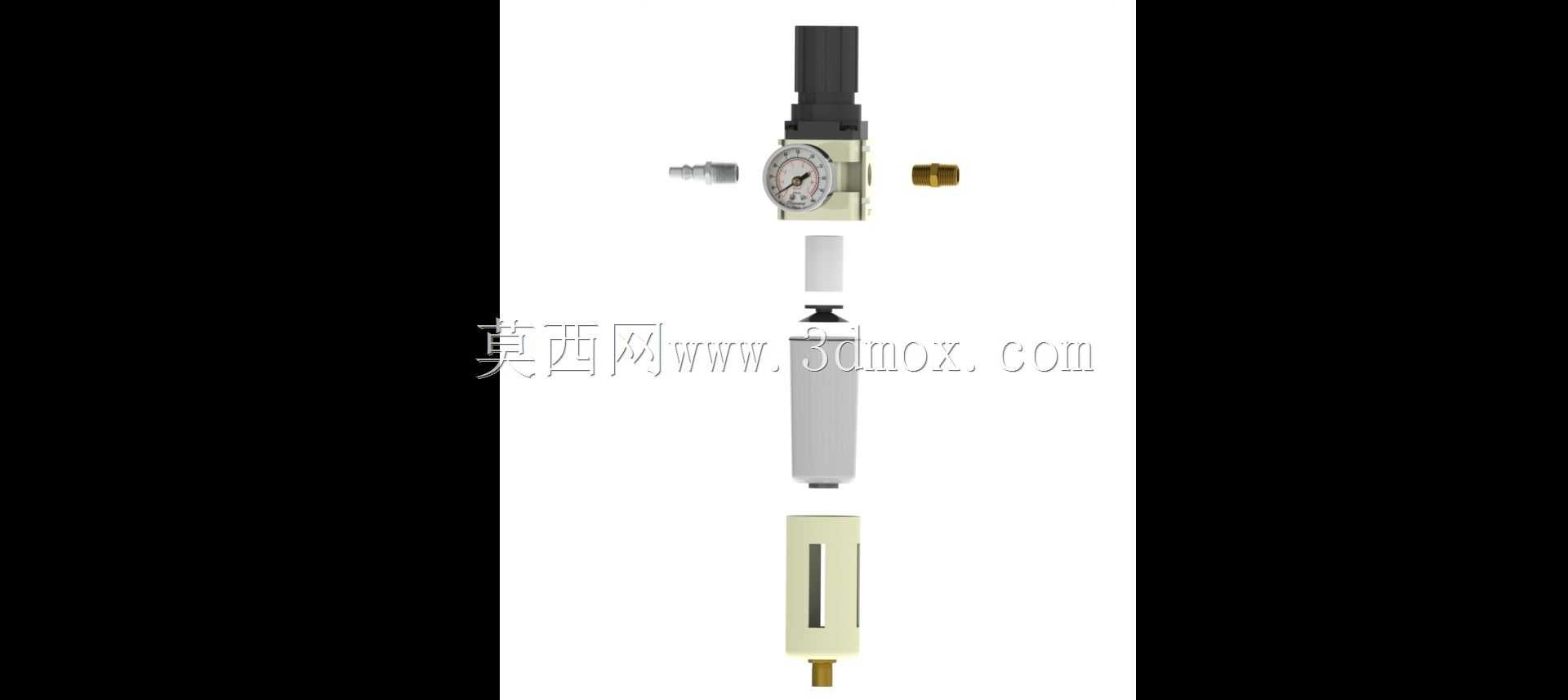

　　可直接贴装在设备壁板或气路集成块上，侧向引出的弯头接口可灵活调整管路走向，减少管路弯折带来的气阻损失。装置的泄压结构集成在阀体内部，当输出压力超过设定阈值时可自动泄压，避免下游气动元件因超压损坏，手动排污阀设置在滤杯最底端，日常维护时只需按压阀杆即可排出滤杯内积存的冷凝水与杂质，无需拆解整个滤杯结构，大幅降低现场维护的操作难度。在实际选型应用中，这类调压过滤装置需要根据下游用气量、目标工作压力、安装空间尺寸三个核心参数匹配对应型号，大流量款适合多工位集中供气的气源处理节点，短款则适合单台小型气动设备的独立气路处理，两款装置的安装孔位均采用标准化间距设计，可直接替换同规格的其他品牌气源处理元件，无需重新加工安装支架，降低设备改造的适配成本。建模过程中对阀体内部的流道结构、滤芯安装定位槽、调压弹簧腔、密封槽等细节均做了1:1还原，可直接用于气路系统的装配干涉检查、安装布局模拟，也可作为气动系统教学演示的可视化模型，帮助设计人员直观理解气源处理单元的内部结构与工作原理，在设备设计阶段提前预判安装空间、管路走向的潜在问题，减少现场安装调试时的整改工作量。
