天然气减压计量站撬装管路结构设计

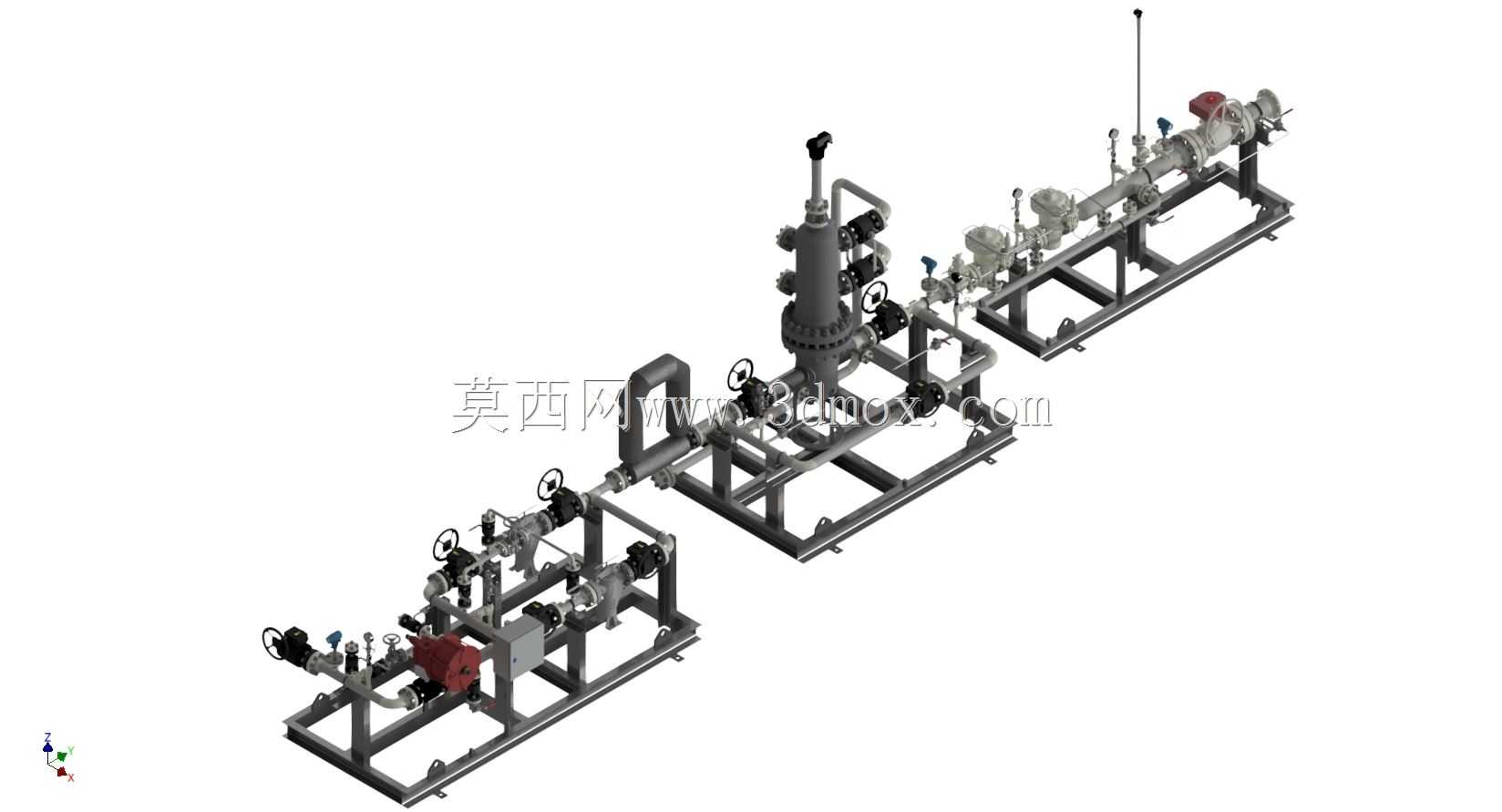

　　这套三维结构还原的是天然气长输管线末端、城市门站或者工业用户端常用的减压计量撬装设备，日常应用场景覆盖区域燃气调压站、大型工业厂区燃气接入端、分布式能源项目气源预处理单元，核心作用是把上游来的高压天然气调整到下游管网或者用户设备适配的压力区间，同时完成贸易交接或者工艺核算所需的流量计量，整套设备集成在统一的撬装底座上，不需要现场零散拼接管路，到场之后只需要对接上下游法兰、接好仪表信号就能投用，大幅缩减现场安装的施工周期与管路焊接的质量风险。

　　从结构设计逻辑来看，整套撬块做了明确的功能分区，顺着气流走向依次排布进口截断单元、过滤分离单元、多级减压单元、流量计量单元、出口截断单元，同时配套了安全泄放支路、仪表引压管路、放空管路。其中减压单元采用多级降压的结构思路，避免单级减压阀前后压差过大导致阀件冲蚀、气流啸叫或者温降过大形成冰堵，每一路减压支路都设置了备用旁路，单路阀件检修的时候可以切换到备用通路，不需要全站停输，适配燃气场站连续供气的硬性要求。计量段的管路做了足够长度的直管段设计，前后预留的直管段长度满足流量计安装的流态要求，避免弯头、阀件带来的紊流影响计量精度，不同压力等级的法兰、密封件选型严格匹配对应管段的设计压力，高压段与低压段的管路壁厚做了差异化设计，在满足强度要求的前提下控制整体撬块的自重。

　　阀组的排布充分考虑了现场操作的可达性，所有手动阀门的手轮高度都设置在常规站立操作的舒适区间，不需要登高或者俯身就能完成开关操作，安全阀的泄放口统一引到撬块边缘的放空汇总管，避免泄放的时候高压气流直冲操作区域。撬装底座采用型钢焊接的框架结构，底座上预留了统一的吊装点与地脚安装孔，运输的时候可以整体吊装固定，安装的时候只需要调整底座水平度就能对接管路，不需要现场搭建复杂的管路支撑。所有管路的走向都做了分层排布，高压工艺管、低压工艺管、仪表引压管、信号穿线管分别布置在不同的层级，避免管路交叉干涉，同时给后期的阀件维护、仪表校准预留了足够的操作空间，比如减压阀、流量计的拆装位置都预留了扳手操作的空间余量，不会出现后期维护的时候需要拆除相邻管路才能拆检目标部件的问题。

　　从安装边界来看，整套撬块的进出口法兰都设置在撬体的同一侧端面，方便现场对接上下游管线，撬体的整体宽度控制在常规道路运输的限界范围内，不需要做超限运输审批就能通过普通货运车辆转运。管路的低点位置设置了排污接口，方便投产的时候吹扫管路内的焊渣、杂质，运行阶段也可以定期排出管路内的积液，避免积液冲刷阀件或者堵塞流量计。安全泄放阀的整定压力严格匹配下游设备的承压上限，一旦下游压力超压就会自动开启泄放，保障整套系统的运行安全，所有压力、温度仪表的安装位置都选在气流稳定的直管段上，避开弯头、变径位置的流态紊乱区，保证检测数据的准确性。

　　在细节设计上，不同功能的管路做了清晰的区分，高压段管路与低压段管路的支撑间距根据管径、壁厚做了对应调整，避免管路运行过程中因为气流脉动产生振动疲劳，支架与管路之间设置了减震垫，缓冲气流带来的振动传递。撬块上的所有连接法兰的密封面形式都匹配对应压力等级的密封要求，高压段采用凹凸面法兰搭配金属缠绕垫，低压段采用突面法兰搭配橡胶石棉垫，兼顾密封可靠性与安装便捷性。旁路管路的通流能力与主路保持一致，保证主路检修的时候旁路可以承担全部设计流量，不会影响下游的正常供气。整套结构没有冗余的设计，每一段管路、每一个阀件都对应明确的工艺功能，同时充分考虑了加工制造、运输、安装、操作、维护全流程的实际需求，是典型的工业化集成撬装设备的结构设计方案，对于燃气调压类设备的三维建模、结构选型都有实际的参考价值。
