特雷维西克早期轮式蒸汽机车结构

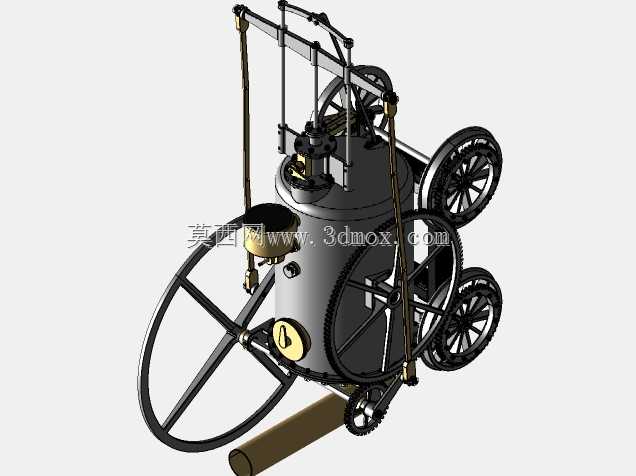

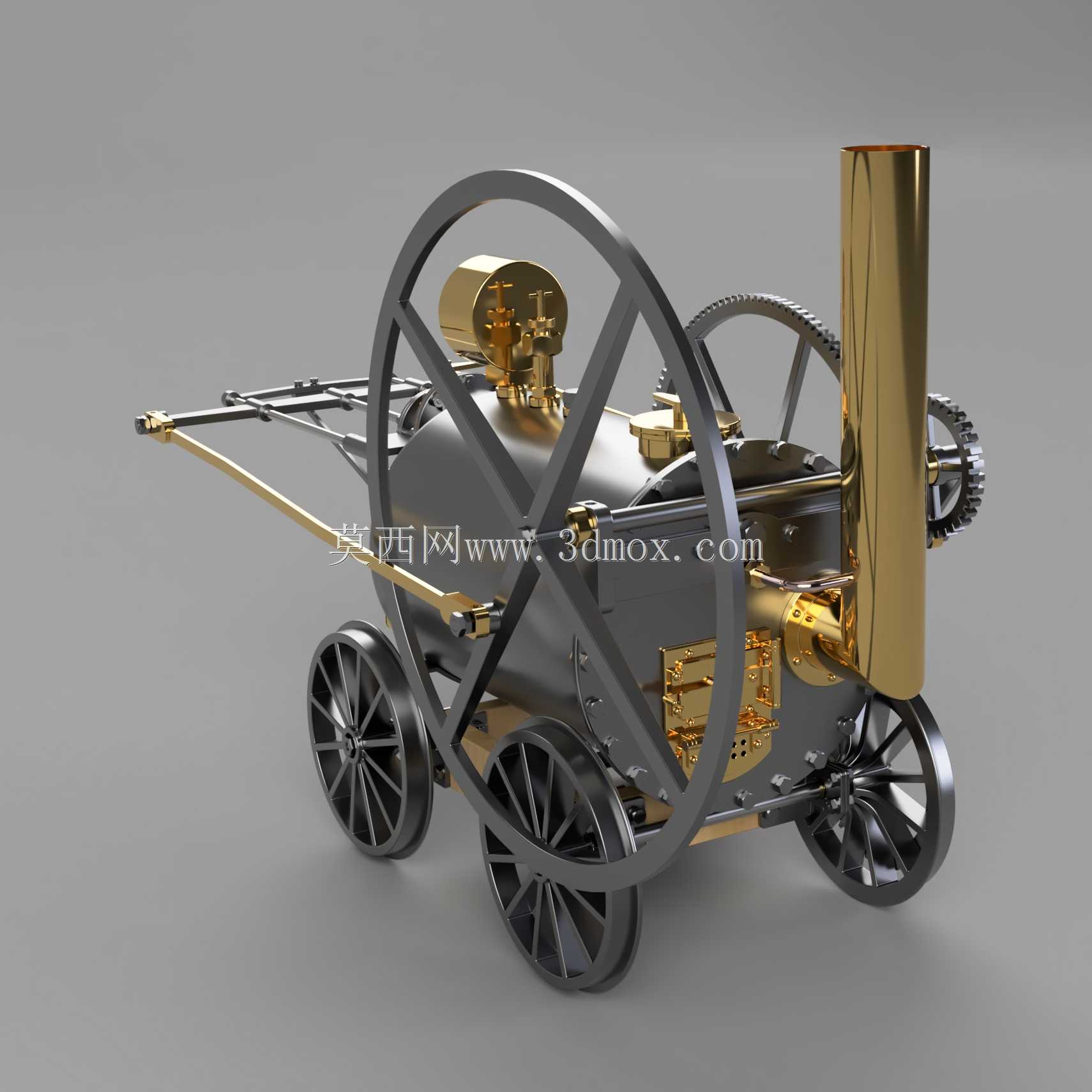

　　该结构复刻了早期高压蒸汽机车的核心机械逻辑，整套行走与动力单元的布局完全围绕轨道牵引的实际工况设计，卧式锅炉作为核心储汽承压部件，横向贯穿整机中部，前端延伸出的长拉杆直接连接转向操纵结构，可在行进中调整前轮组的偏转角度，适配早期轨道的小曲率半径转弯需求。立式烟囱布置在锅炉前部上方，与锅炉内部的烟管直接连通，燃烧产生的废气可直接向上排出，避免干扰周边传动部件的运行，烟囱采用薄壁圆筒结构，下部通过法兰与锅炉烟箱密封连接，安装时需保证与锅炉轴线的垂直度偏差不超过1.5mm，防止排烟阻力增大影响燃烧效率。

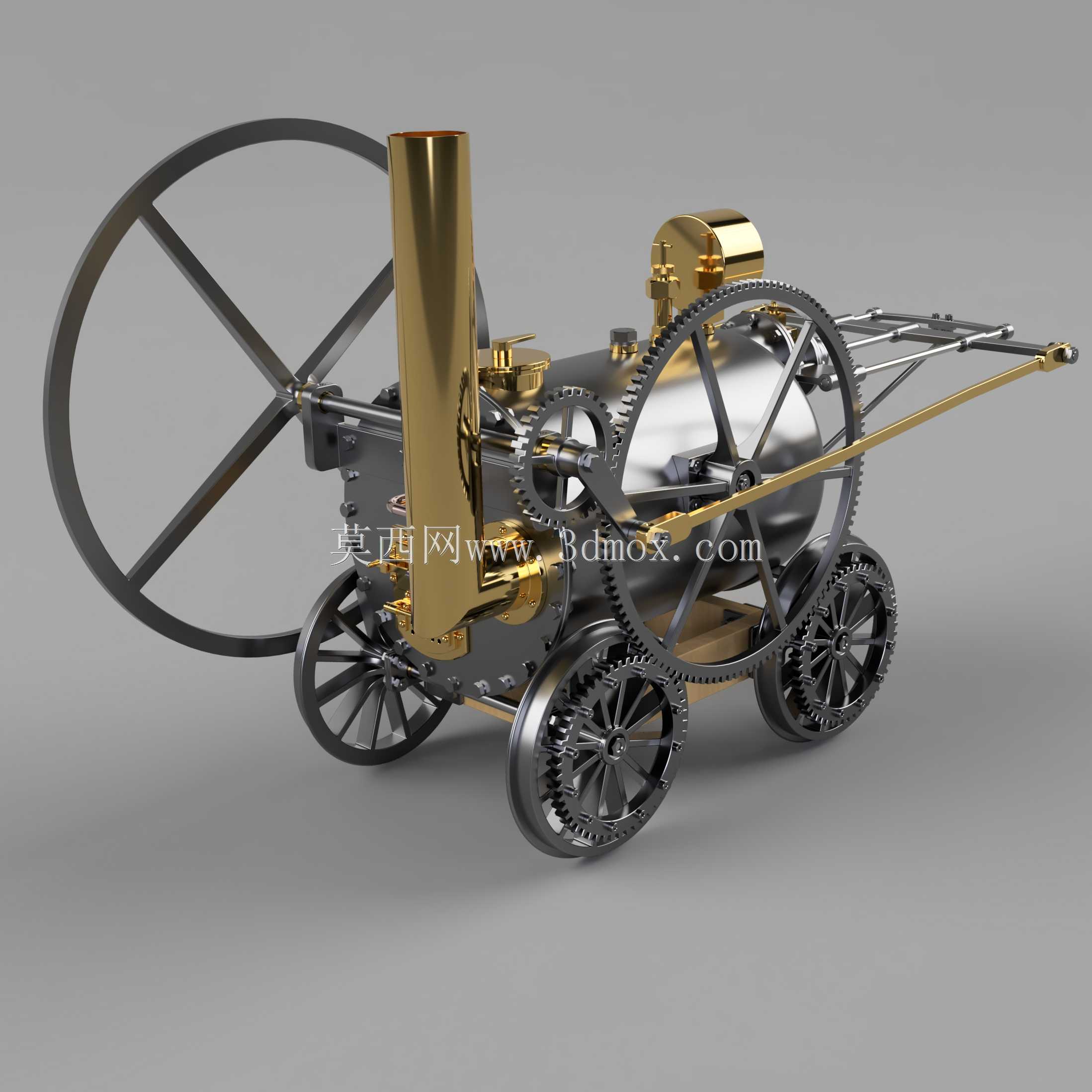

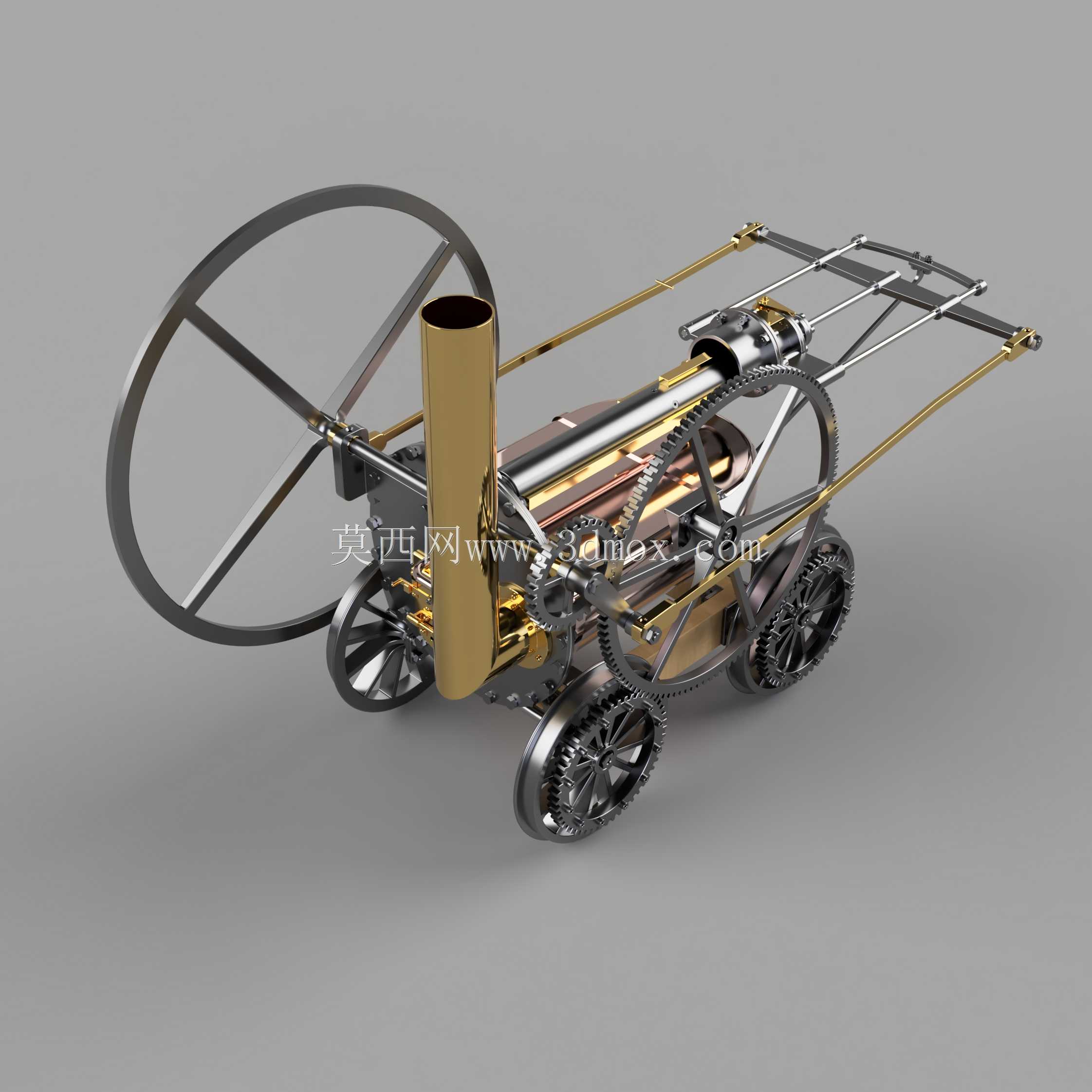

　　动力输出端的齿轮组采用多级开式传动布局，大直径飞轮安装在锅炉侧方的主轴上，飞轮自身的转动惯量可储存活塞往复运动产生的冲量，抵消单缸蒸汽机输出的扭矩波动，保证整机运行时的转速平稳。飞轮与主轴之间采用平键连接，键槽的对称度公差控制在0.05mm以内，避免高速转动时出现偏摆振动。主轴输出的扭矩通过直齿轮逐级传递到轮轴，每一级齿轮的啮合间隙控制在0.1-0.2mm之间，既保证传动过程无卡滞，又能减少齿轮啮合时的反向冲击，齿轮与轮轴之间同样采用键连接，配合轴肩与锁紧螺母实现轴向定位，可承受牵引过程中产生的轴向窜动载荷。

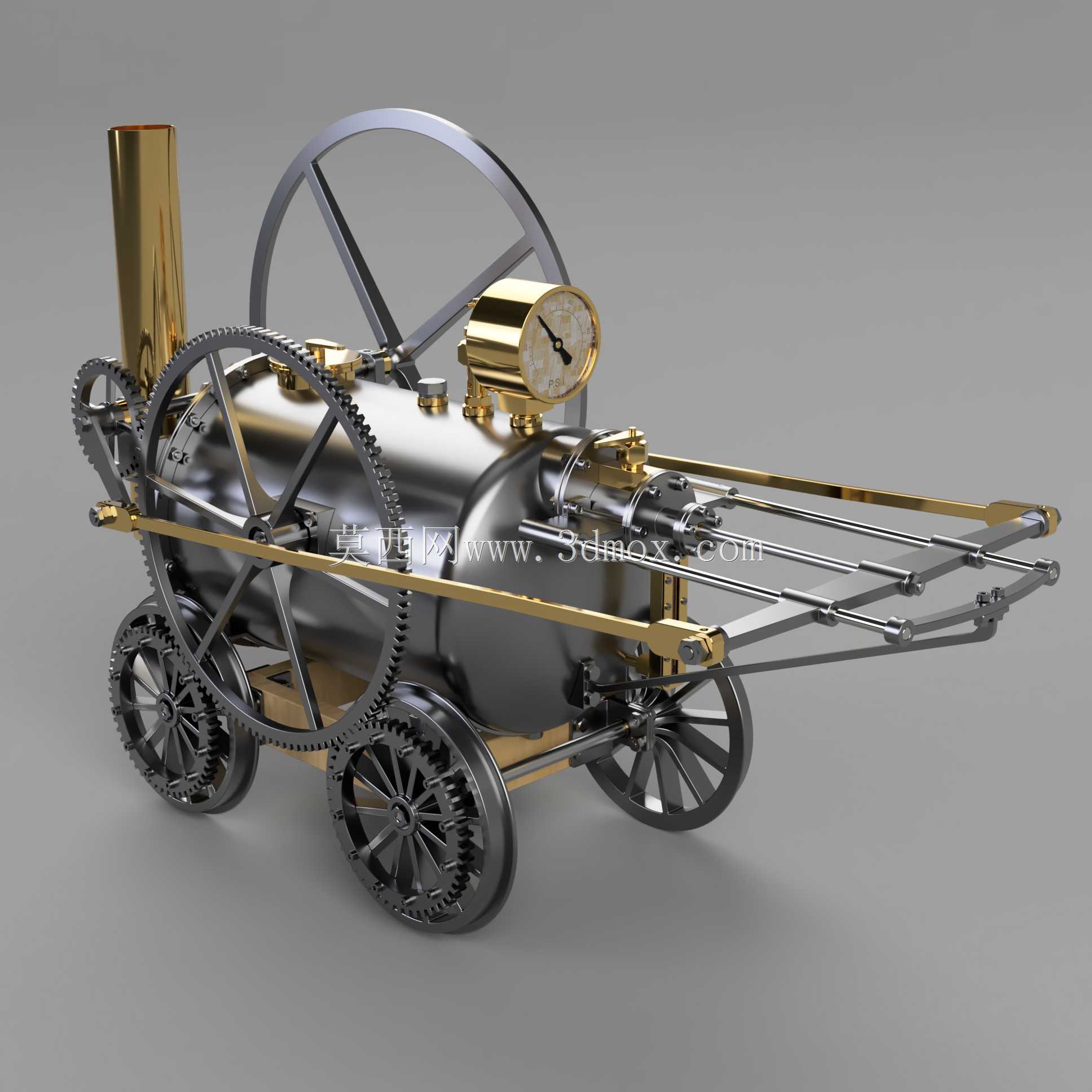

　　底部行走轮组采用大小轮搭配的布局，后部大直径驱动轮直接与末级传动齿轮连接，轮缘采用与早期轨道匹配的锥面结构，可自动对中轨道中心，减少轮缘与轨道侧面的摩擦损耗，前部小直径轮组通过转向架与车架铰接，铰接点采用铜套衬垫，减少转向时的转动阻力，轮组的安装轴距需严格匹配对应轨道的轨距要求，左右轮的同轴度偏差不超过0.3mm，防止运行时出现啃轨现象。锅炉顶部布置的蒸汽阀组采用黄铜材质，耐腐蚀性强且密封性能稳定，可实时调节进入汽缸的蒸汽压力，控制整机的输出功率与行进速度，阀组的安装位置预留了足够的操作空间，操作人员在机车侧方即可完成所有阀件的调节操作，无需探身到运动部件上方，符合早期机车的操作安全逻辑。

　　整套结构的安装边界需考虑运动部件的行程范围，前部转向拉杆的最大偏转角度为左右各15度，设计外围防护结构时需预留足够的避让空间，防止转向时拉杆与周边部件发生干涉。侧方传动齿轮的外轮廓突出车架侧面80mm，安装时需与周边固定设施保持至少100mm的安全距离，避免运行中杂物卷入齿轮啮合区。整机的重心集中在锅炉中部位置，吊装转运时吊点需设置在锅炉前后的加强筋位置，保证起吊时机身保持水平，防止倾斜导致内部存水流出影响安装精度。

　　这类早期蒸汽动力结构目前主要用于工业历史展陈、机械原理教学场景，可直观展示蒸汽动力从热能到机械能的转换过程，以及早期齿轮传动、轮系转向的基础设计逻辑，对于研究动力机械发展史、开展机械原理科普教学有较强的参考价值，建模过程中所有配合面的公差设置、部件连接方式都完全参照早期机械的加工工艺水平，还原了当时铆接、键连接、法兰密封等典型工艺的应用特征，没有采用现代高精度的连接结构，最大程度还原了初代蒸汽机车的原始设计状态。
