中密度纤维板六角钻头收纳支架

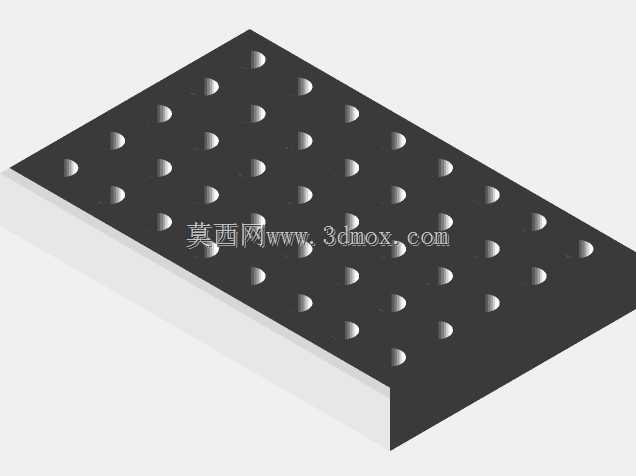

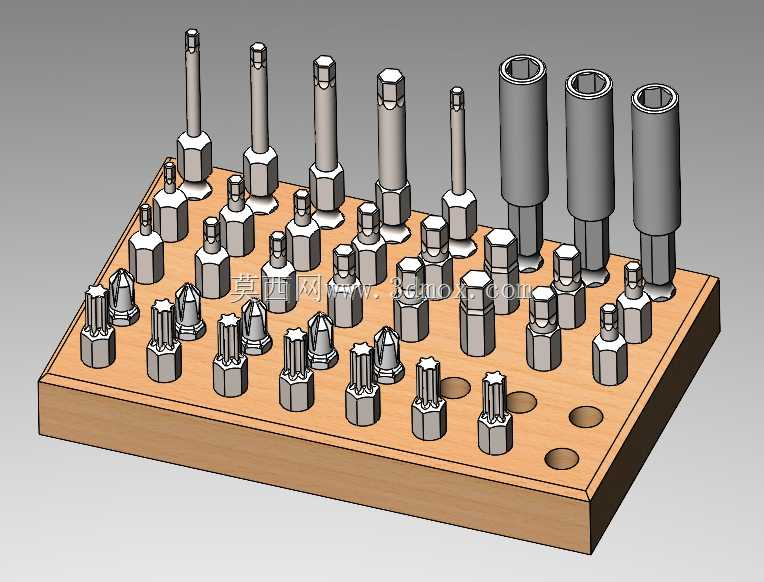

　　在机加工车间、装配工位、设备维修班组的日常作业场景中，六角柄钻头与批头的收纳管理一直是影响作业效率的细节痛点：零散放置的刀头容易混放磕碰，导致六角柄磨损、切削刃崩缺，取用不同规格刀头时翻找耗时，甚至会因错拿规格造成工件报废。这款六角钻头收纳支架，正是针对工位级工具收纳需求设计的实用工装，采用中密度纤维板作为基材加工，适配绝大多数标准六角柄钻头、套筒接杆与六角批头的存放需求。从结构设计逻辑来看，支架采用阶梯式排布的孔位布局，前排孔位适配短款小规格批头与钻头，中排孔位适配中等长度的常规规格刀头，后排预留大直径深孔位，专门放置加长杆、大尺寸套筒与长刃钻头，不同长度的刀头插入后不会互相遮挡，操作人员站在工位前可一眼识别所有刀头的规格与外观，

　　取放动作无需抬臂翻找，单手握持即可完成取放操作。孔位的加工精度经过适配设计，孔径与标准六角柄的对边尺寸保留合理间隙，既不会因间隙过小导致刀头插拔卡滞，也不会因间隙过大造成刀头倾斜歪倒，孔深根据对应位置刀头的常规长度设计，短刀头插入后露出足够的握持长度，长刀头插入后底部有足够支撑，不会因重心过高倾倒。基材选用中密度纤维板，是经过实际工位使用验证的选型：该材料质地均匀，铣削加工后孔壁光滑无毛刺，不会刮花刀头的六角柄表面与镀层，同时材料自重适中，放置在工作台面时不会因取放刀头的作用力发生滑移，也不会像金属支架那样在刀头磕碰时产生刺耳噪音，加工成本也远低于金属材质支架，适合车间批量制作使用。支架的整体外形尺寸适配常规工位的台面空余空间，

　　宽度与深度可根据常用刀头的数量灵活调整，底部为整板平面结构，无需额外安装固定件，直接放置在工作台面、工具柜层板或者移动工具车台面上即可使用，没有复杂的安装边界要求，也不需要对现有工位进行改造。在实际使用场景中，这类支架可覆盖装配工位的电动螺丝刀批头收纳、机加工工位的六角柄钻头收纳、维修班组的套筒与接杆收纳等多种场景，不同规格的孔位可兼容带内螺纹的接杆、加长型六角刀头、不同直径的六角柄套筒，所有刀头竖直放置，切削刃与批头工作端朝上，避免与其他工具接触磕碰，有效延长刀头的使用寿命。设计过程中针对孔位排布做了人机工程优化，相邻孔位的中心距保留足够的手指操作空间，取放某一个刀头时不会碰到相邻的其他刀头，后排大孔位的间距适当加大，

　　适配大直径套筒的握持取放需求，支架边缘做了倒圆角处理，避免操作人员取放工具时被板材锐角划伤。不同于注塑成型的成品工具收纳盒，这款支架的孔位可根据实际使用的刀头规格灵活调整加工，不需要受成品收纳架固定孔位的限制，对于有特殊规格加长刀头、异形六角柄工具的工位，可针对性调整对应孔位的直径与深度，完全匹配自身的工具配置需求。在日常维护方面，中密度纤维板材质的支架表面可做封边处理，抵御车间常见的油污、切削液溅落，清洁时直接用干布擦拭即可，长期使用后如果出现孔位磨损，可重新铣削修复或者直接更换板材加工，维护成本极低。从三维建模的角度来看，该模型完整还原了支架的孔位排布、板材厚度、阶梯布局特征，可直接用于数控铣削加工的编程参考，也可作为工位工具收纳方案的设计参考，帮助设计人员根据自身工位的工具类型调整孔位参数，快速生成适配自身需求的收纳支架加工模型。
