19.69英寸侧装式伸缩抽屉滑轨结构

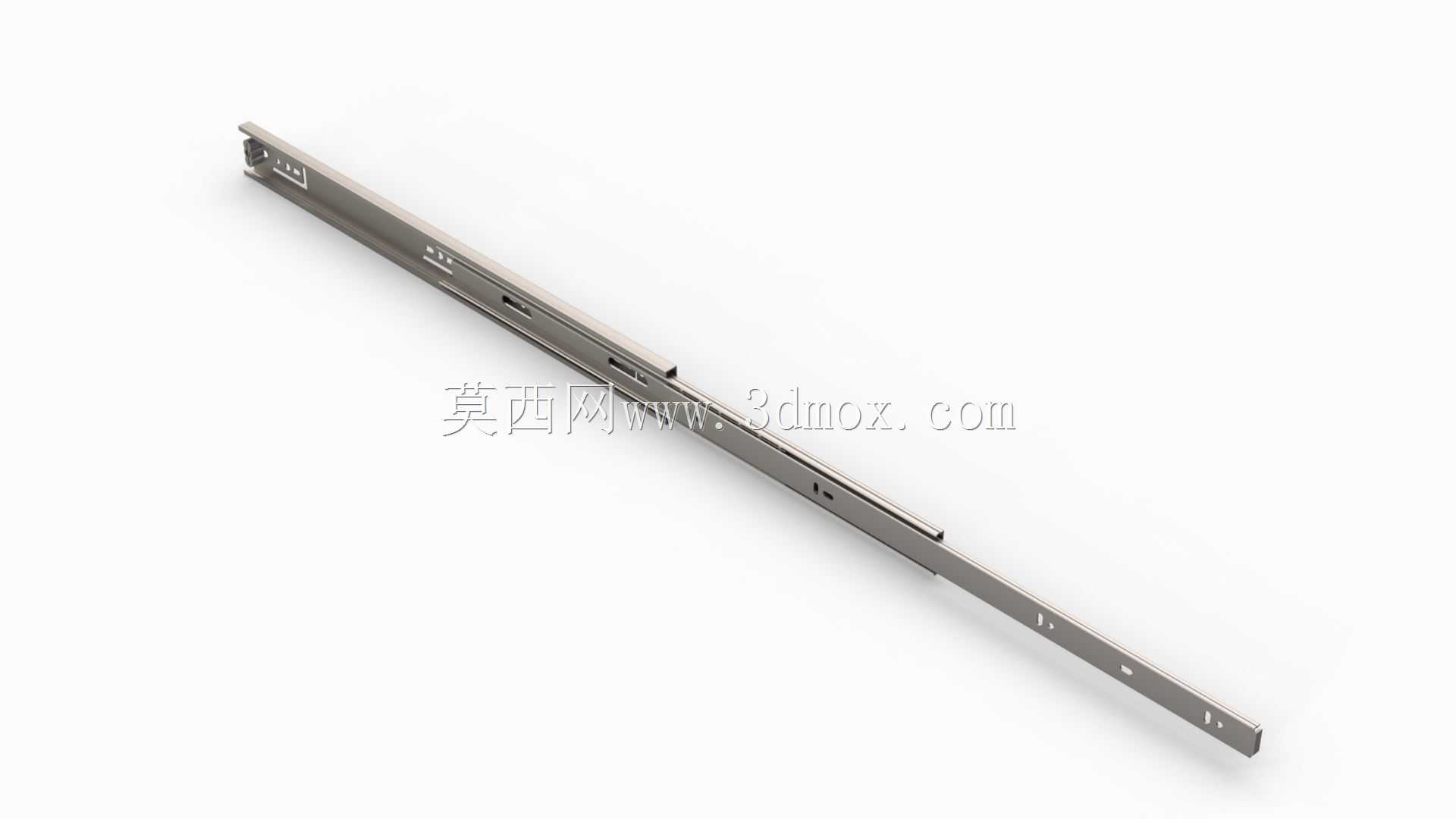

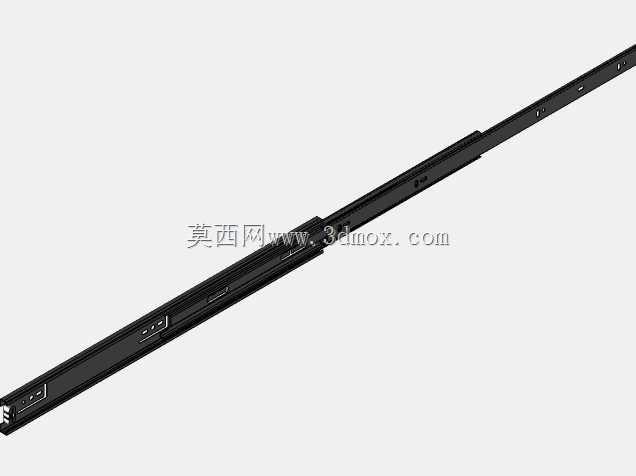

　　做结构设计的同行大多碰到过抽拉机构的选型或建模问题，小到设备操作箱的抽拉托盘、工具柜的储物抽屉，大到自动化设备的抽拉维护工位、检测设备的样件抽拉平台，这类线性抽拉结构的核心支撑部件就是滑轨。这次建模的这款19.69英寸规格的伸缩滑轨，闭合状态总长度为508毫米，是工业与民用场景都通用的侧装式三节抽拉结构，建模过程中完全按照实际五金件的装配逻辑还原，每一节轨体的配合间隙、钢珠保持架的排布、安装孔的位置都做了1:1的还原，没有做简化处理，方便后续直接导入装配体做干涉检查或者安装位预留。

　　从实际应用场景来说，这类滑轨的适配范围非常广，民用场景里的橱柜抽屉、工具柜抽拉层、服务器机柜的抽拉托盘，工业场景里的设备内置抽拉维护平台、小型工装的抽拉定位座、检测仪器的样件放置抽拉台，只要是需要沿单一方向做线性抽拉、同时需要承载一定重量的结构，都可以选用这类滑轨。不同于重型工业导轨的厚重结构，这款滑轨属于轻中载型的抽拉部件，单轨额定静载在25kg左右，成对使用时可以承载40-50kg的载荷，完全能覆盖绝大多数常规抽拉结构的承载需求，而且抽拉行程可以做到接近闭合长度的90%，能完全拉出抽屉或托盘，方便取放内部物件或者维护内部结构。

　　建模的时候最先确定的是安装边界，侧装式滑轨的安装需要在抽屉侧板和柜体侧板之间预留12.7mm的单侧间隙，这个间隙是行业通用的标准间隙，留小了会导致滑轨卡滞，留大了会导致安装后晃动量过大。轨体的截面尺寸是12.7mm宽、35mm高，三节轨的每一节厚度都控制在1.2mm，采用冷轧钢板冲压成型的结构，钢珠滚道直接冲压在轨体的弯折边上，不需要额外加装滚道条，这种结构的优势是加工成本低，装配难度小，适合批量生产。钢珠采用直径3mm的碳钢钢珠，每一节轨体的两侧都排布两列钢珠，保持架采用尼龙材质注塑成型，每一个钢珠位都做了储油槽设计，装配时填充低温润滑脂，能保证在-20℃到60℃的环境下抽拉顺畅，不会出现卡滞或者异响的问题。

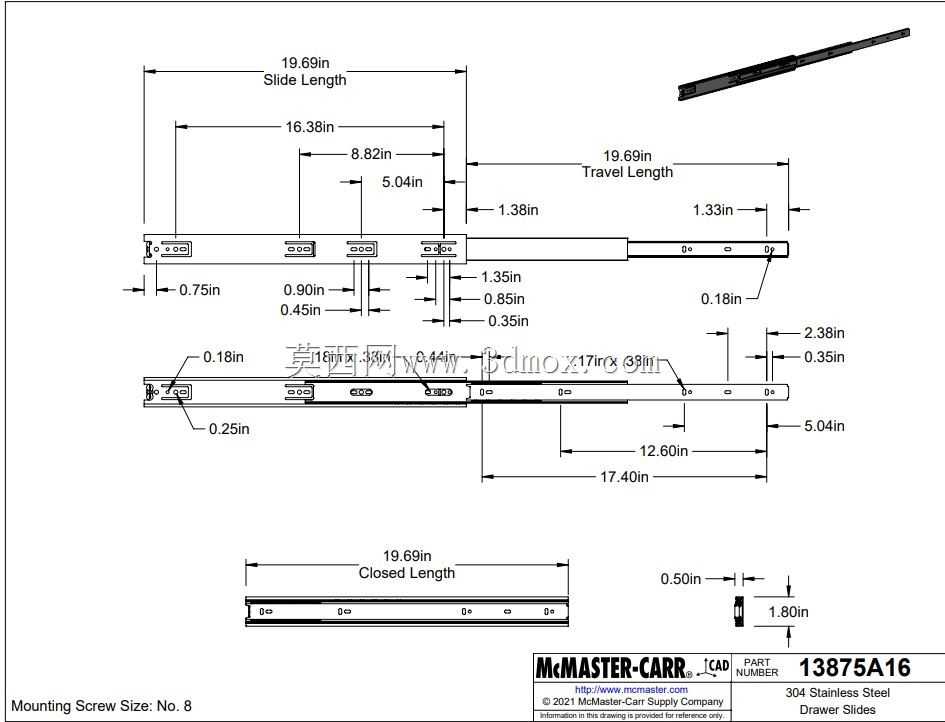

　　设计思路上完全遵循互换性原则，所有安装孔的位置都按照行业通用标准排布，闭合状态下靠近端部的第一个安装孔距离端面25mm，后续安装孔的孔距为32mm的系统孔距，不管是民用家具的32mm系统安装，还是工业设备的标准孔位安装，都可以直接对齐孔位打螺丝，不需要额外打孔。轨体的拉出限位采用端部冲压卡点的结构，当滑轨完全拉出时，内轨的卡点会卡在中轨的端部挡边上，防止抽拉过度导致滑轨脱轨，同时这个卡点做了可按压解锁的结构，需要拆卸抽屉时，只需要按压两侧的解锁拨片，就可以把内轨连同抽屉一起从外轨和中轨的组件中抽出来，方便设备或者家具的组装与后期维护。

　　建模过程中特意还原了滑轨的阻尼缓冲结构吗？不，这款是无阻尼的基础款滑轨，靠钢珠和滚道的配合精度保证抽拉的顺滑度，没有额外的阻尼器或者反弹装置，适合需要低成本、高可靠性的应用场景，如果需要缓冲或者反弹功能，可以在同安装尺寸的基础上更换带功能组件的型号，安装边界完全通用。另外，轨体的表面处理做了镀锌钝化的还原，表面粗糙度控制在Ra1.6以下，既可以防止日常使用中的锈蚀，也能降低钢珠滚动时的摩擦阻力，延长滑轨的使用寿命。

　　很多新手建模的时候容易忽略滑轨的抽拉行程和安装位的干涉问题，比如把滑轨的安装位做的和闭合长度一样长，没有预留拉出时的空间，或者没有考虑滑轨完全拉出时，内轨端部和柜体其他部件的干涉，这次建模的时候特意把每一节轨体的行程限位都做了参数化约束，修改总长度的时候可以自动更新行程参数，方便不同规格的选型调用。另外，安装孔的大小做了适配M4螺丝的沉头孔设计，沉头深度1.2mm，安装后螺丝头不会突出轨体表面，不会影响钢珠的滚动和轨体的相对滑动。

　　从实际选型的角度来说，这类滑轨的寿命主要取决于钢珠和滚道的配合精度，以及使用时的载荷是否在额定范围内，建模的时候把钢珠和滚道的配合间隙设置为0.05mm，这个间隙既可以保证滑动顺畅，又不会导致抽拉时的晃动量过大，完全符合实际产品的公差要求。另外，中轨和外轨之间的配合也做了同样的间隙设置，三节轨的每一节滑动副都采用相同的配合公差，保证整个抽拉行程内的顺滑度一致，不会出现某一段卡滞的问题。
