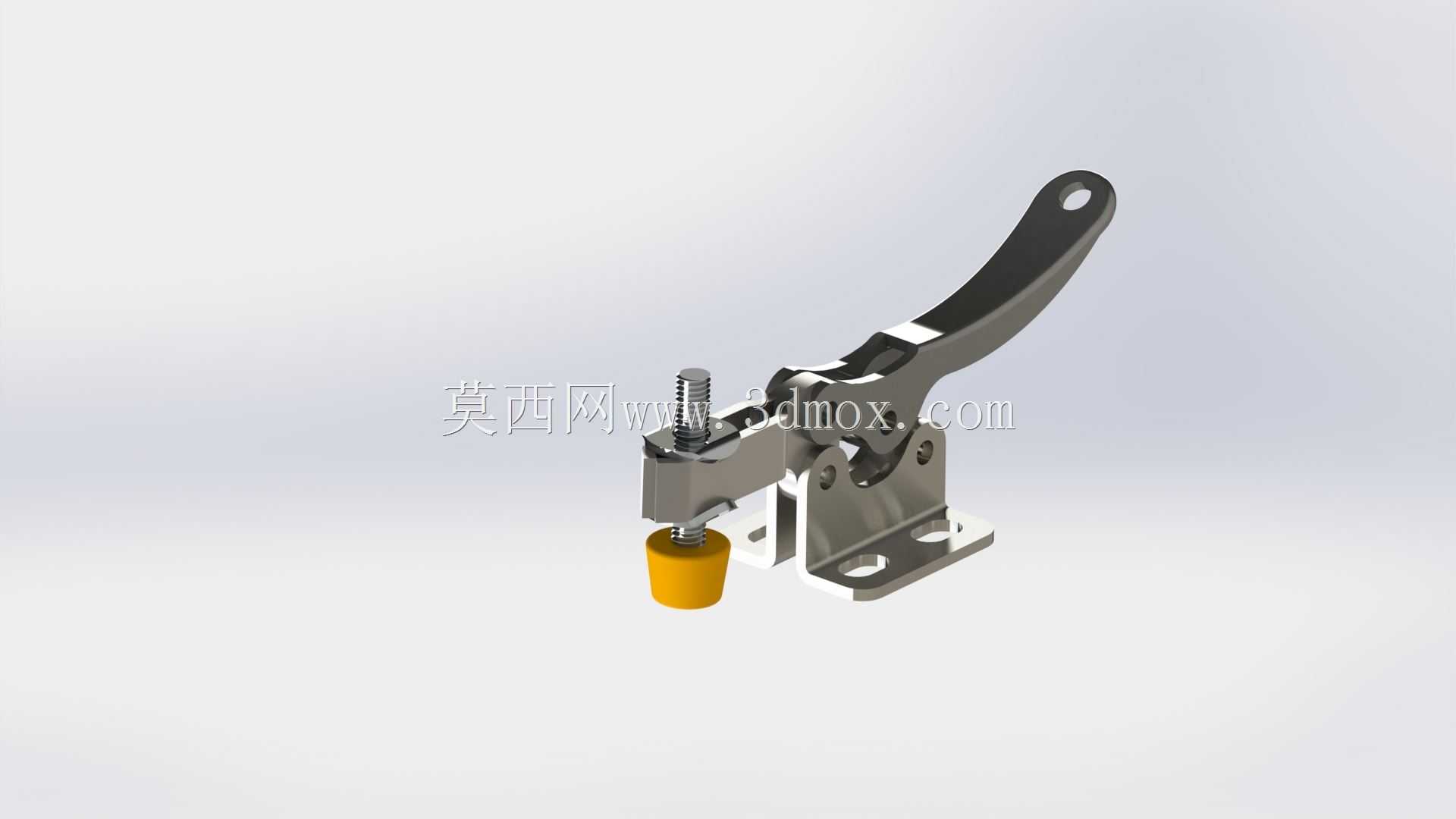

水平式快速压紧肘节夹具结构设计

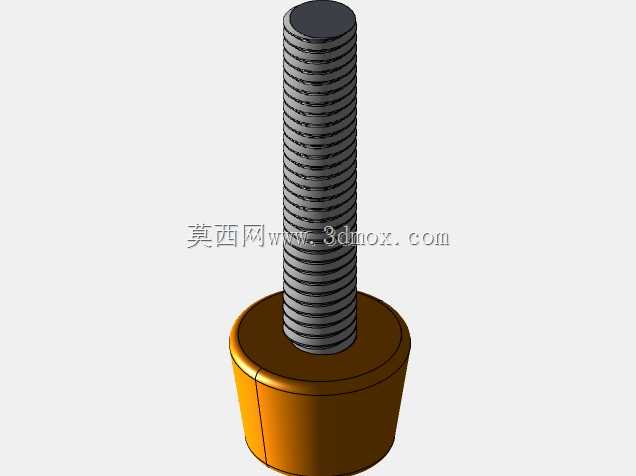

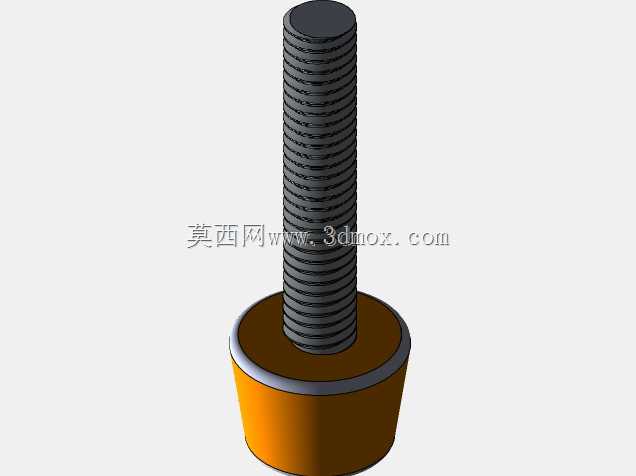

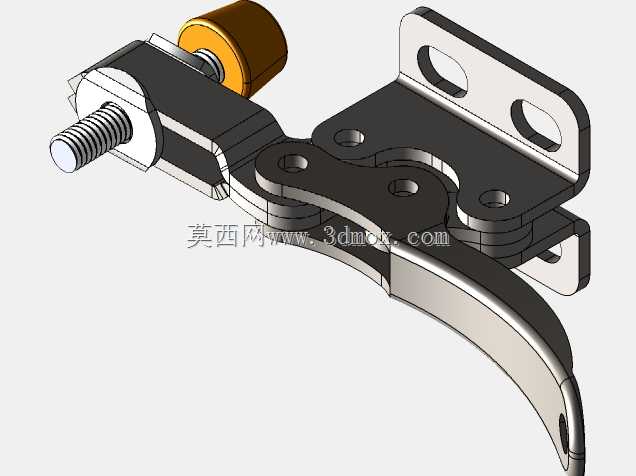

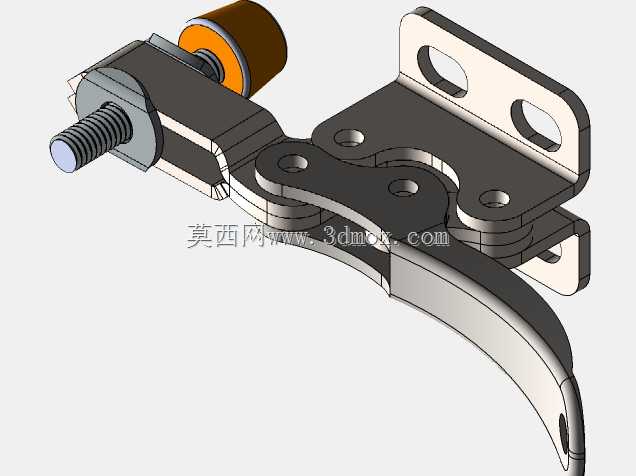

　　这款肘节式压紧夹具是工装治具领域应用极广的标准压紧组件，在小型工件焊接工装、电子元件组装治具、木材加工定位台、注塑件水口裁切工装、PCB板测试架等场景中，承担着工件快速压紧定位的核心作用，相比传统螺栓压紧方式，其操作效率可提升80%以上，操作人员仅需单次扳动操作手柄即可完成压紧或松脱动作，无需反复旋转紧固件，适配高频次上下料的批量生产工位。从结构功能来看，该夹具采用平面四连杆肘节自锁原理设计，当手柄扳动至压紧工位时，连杆机构刚好越过死点位置，此时即便压紧端受到工件反向的顶推力，机构也不会自行松脱，可提供稳定持续的压紧力，压紧头采用软质聚氨酯包胶材质，接触工件时不会划伤工件表面，同时可通过压头端部的螺杆调节压紧行程，

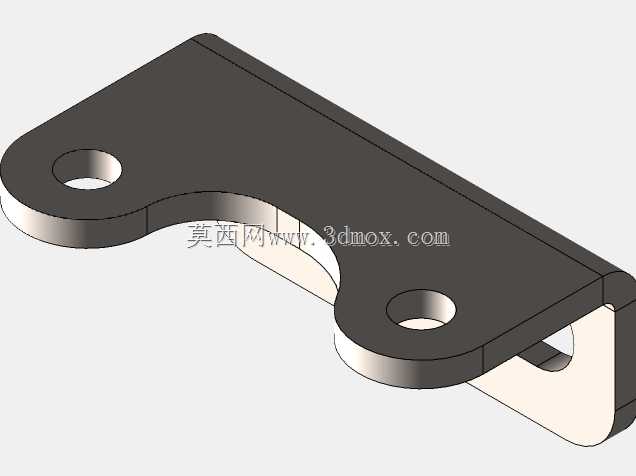

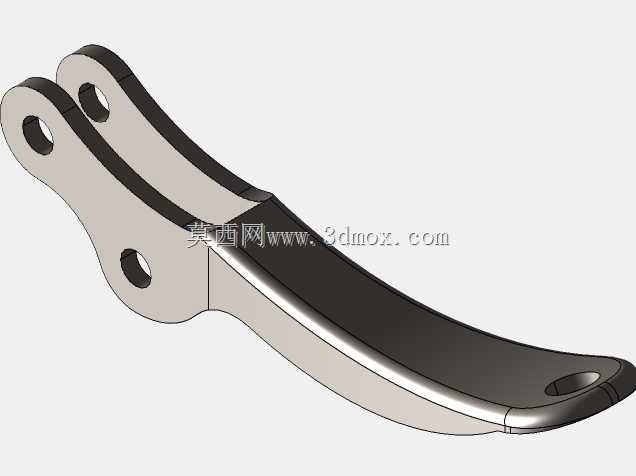

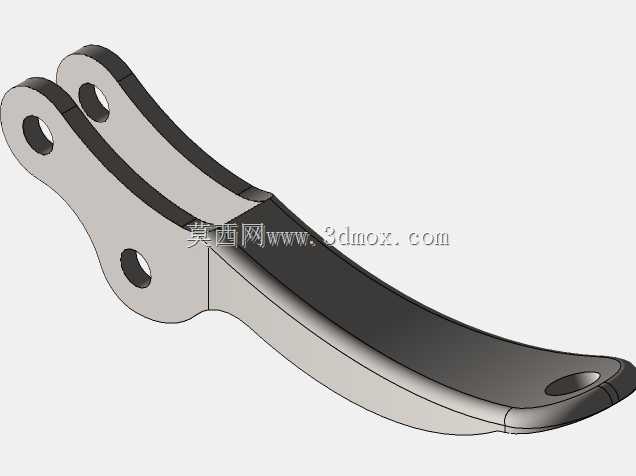

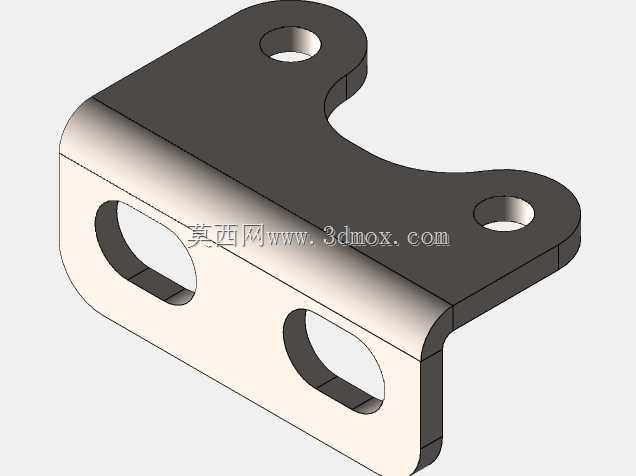

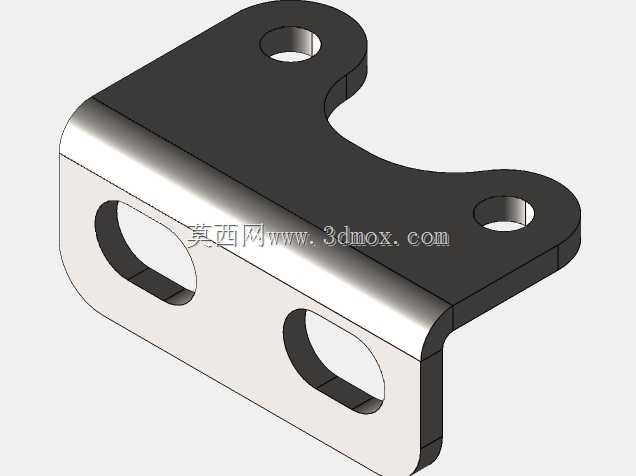

　　适配不同厚度的被夹持工件，压头螺杆采用标准细牙螺纹设计，调节精度可达0.1mm级别，可根据实际装夹需求微调压紧量，避免压伤薄壁类工件。设计过程中首先需要确认安装边界，该夹具底座采用双安装孔法兰式结构，安装孔间距为22mm，适配M5规格的内六角安装螺钉，底座整体厚度为6mm，安装时需在工装基板上预先加工对应位置的沉孔或螺纹孔，保证夹具安装后底座与基板完全贴合，避免压紧过程中出现底座翘曲影响夹紧稳定性。夹具整体处于松开状态时总高度为85mm，手柄扳动至压紧状态时总高度为52mm，手柄操作端的扳动行程为35mm，操作力仅需12N即可完成锁紧，操作人员无需借助额外工具即可单手操作，适配工位旁无操作空间放置工具的紧凑布局场景。

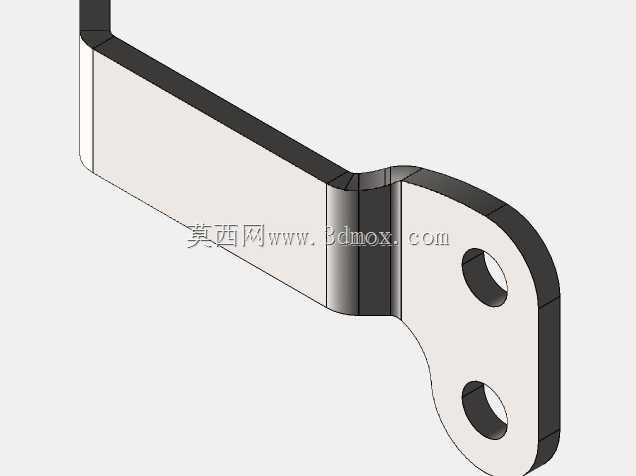

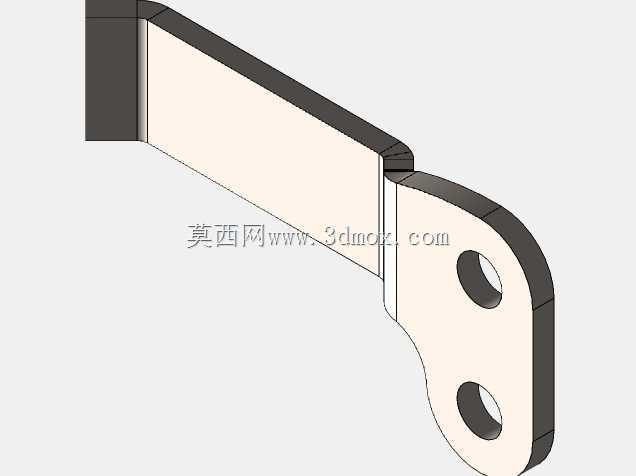

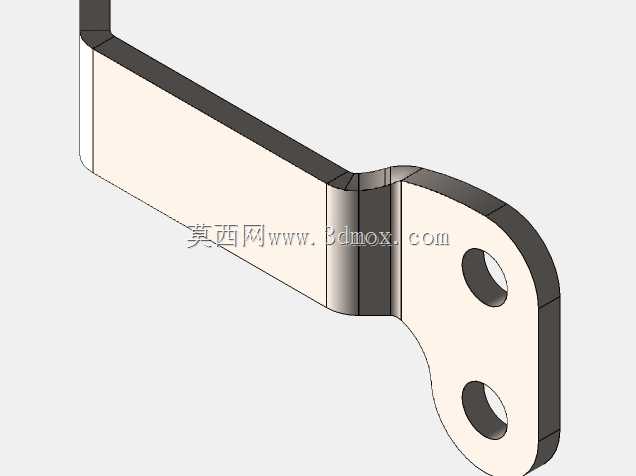

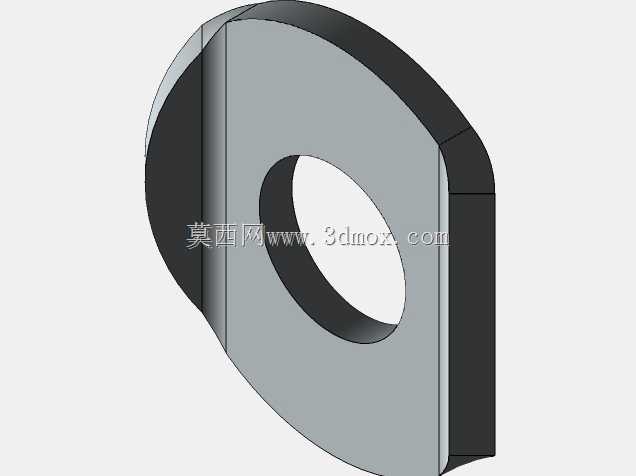

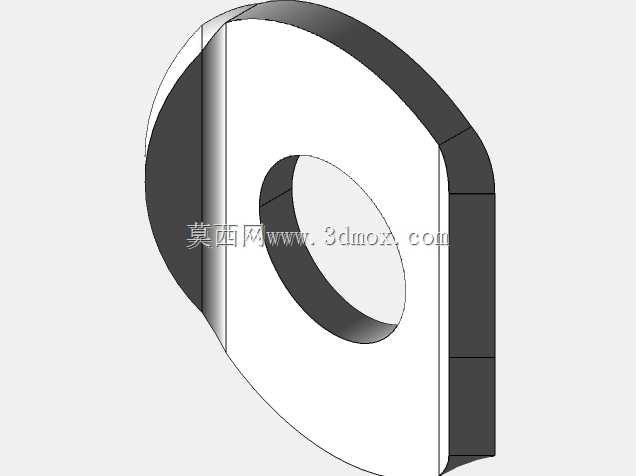

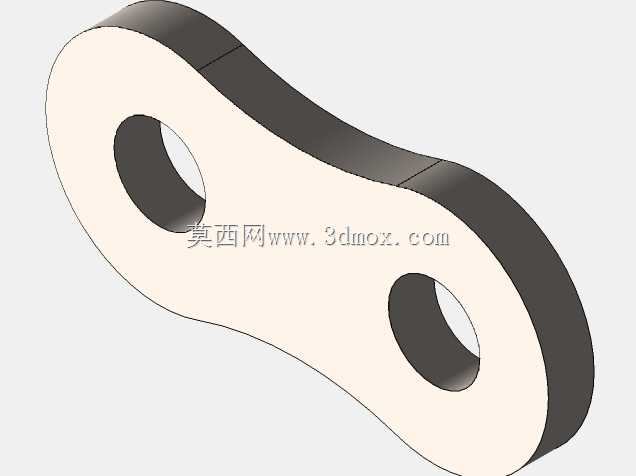

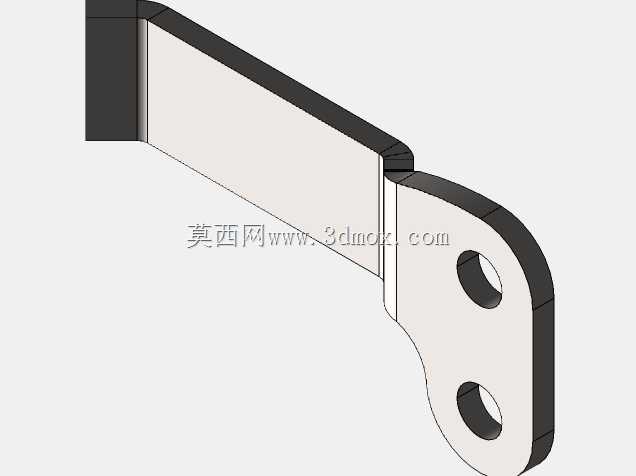

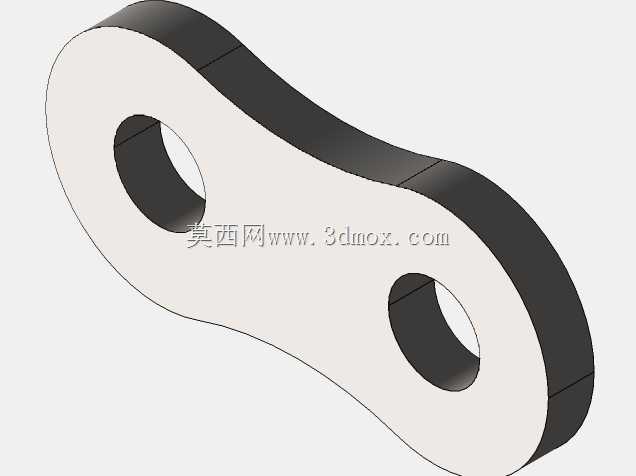

　　结构设计时重点优化了连杆铰接点的间隙配合公差，所有铰接轴采用不锈钢销轴配合铜基衬套结构，长期往复扳动也不会出现铰接点松旷导致的压紧力衰减问题，夹具主体构件采用冷轧钢板冲压成型后做镀镍防锈处理，可在常规车间温湿度环境下长期使用无锈蚀，压头的聚氨酯胶帽采用可更换设计，长期使用出现磨损后可直接拔下替换，无需更换整个夹具组件，降低产线维护成本。在实际选型应用时，需要注意该夹具的额定压紧力为50kgf，不可用于重型工件的大负载压紧场景，仅适合小型薄壁件、塑胶件、电子元件等低负载定位场景，安装时需保证压头的压紧方向与工件定位面垂直，避免出现侧向分力导致工件移位，若被夹持工件表面存在斜度，可更换配套的万向压头组件，保证压头与工件表面完全贴合，

　　避免点接触压伤工件。建模过程中对所有运动构件做了干涉检查，手柄在整个扳动行程内不会与底座、安装基板发生碰撞，铰接点的转动行程预留了0.2mm的安全间隙，避免加工误差导致机构卡滞，所有钣金件的折弯圆角均按冲压工艺要求设置为R0.8mm，可直接导出工程图用于冲压模具开发，无需额外做工艺修正。
