卧式筒形矿石粉磨球磨机结构设计

　　在矿山选矿、建材原料制备、冶金粉料加工的生产环节中，卧式筒形球磨机是物料细碎粉磨工序的核心作业设备，承担着将破碎后粒径20-25mm的矿石、熟料、矿渣等物料，通过筒体内钢球介质的冲击与研磨作用，加工至0.074-0.4mm级配粉料的功能，是选矿生产线、水泥粉磨车间、耐火材料制备工段不可或缺的粉磨单元。

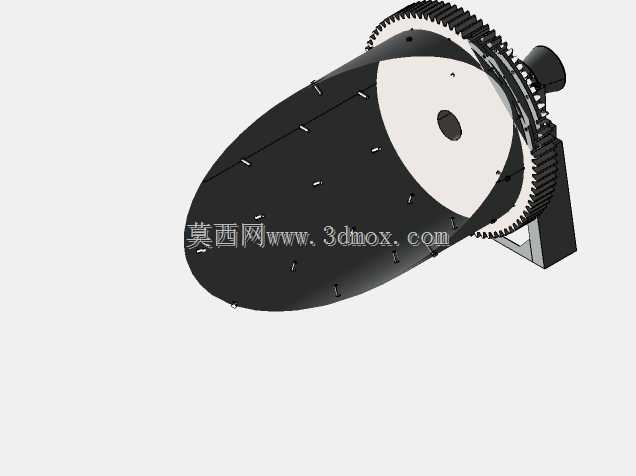

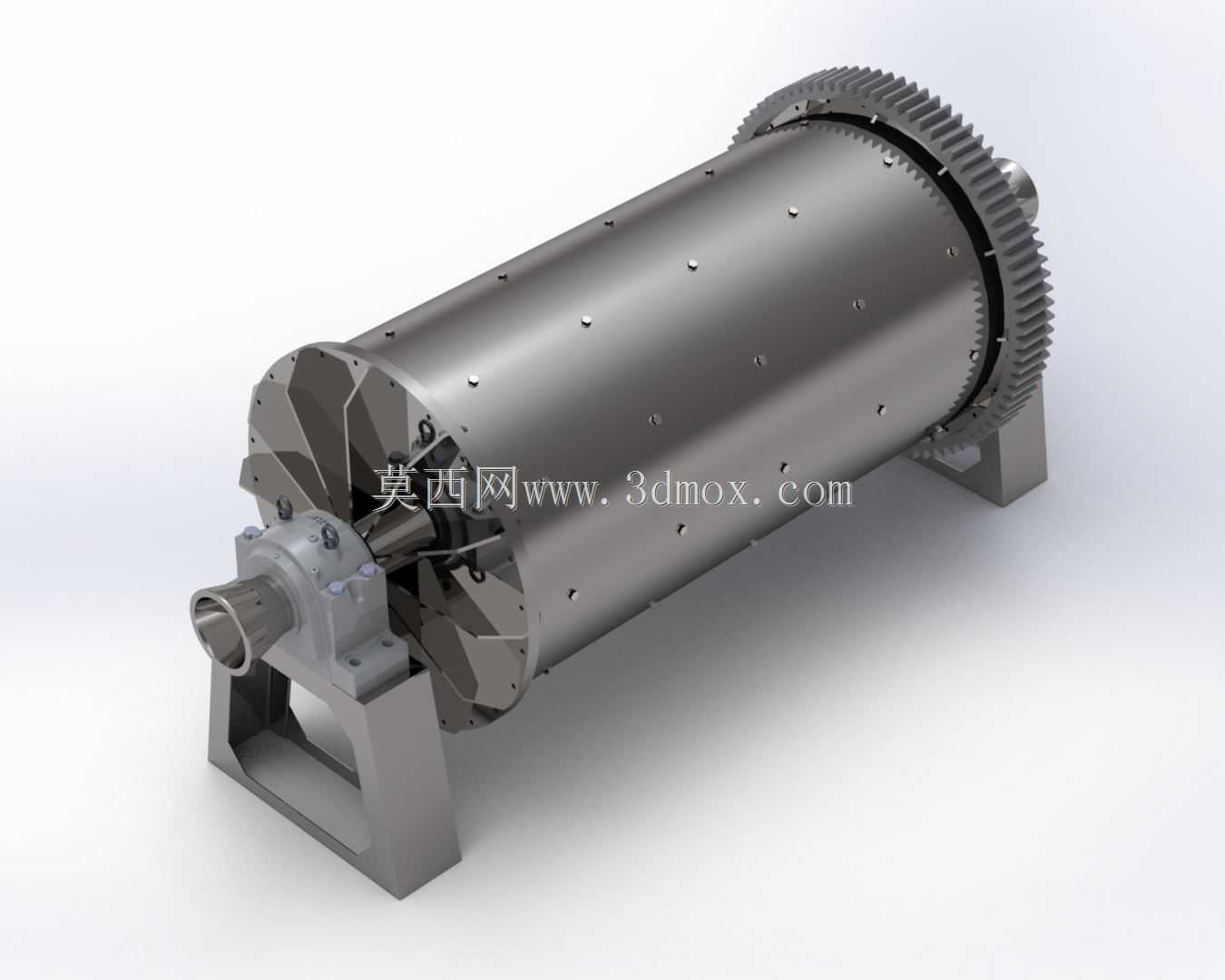

　　该设备采用卧式回转筒体结构，整体由筒体部件、端盖轴承组、传动大齿圈、机架支座、进出料中空轴几个核心模块组成。筒体采用厚壁卷焊钢板加工成型，内壁铺设耐磨衬板，衬板通过沉头螺栓与筒体壁面固定，既可以抵御钢球与物料长期冲击造成的磨损，也能通过衬板表面的凸起结构带起钢球，在筒体回转至一定高度后让钢球自然抛落，实现对物料的冲击破碎，同时配合钢球在筒内的滑动研磨，完成物料的逐级粉磨。筒体两端的中空轴分别承担进料与出料功能，进料端中空轴对接给料溜槽，待磨物料通过中空轴内腔进入筒体内部，出料端中空轴设置格筛结构，研磨合格的细料通过格筛缝隙经中空轴排出，避免未达粒径的粗料流出影响成品粉料级配。

　　传动端采用大模数开式齿圈结构，齿圈通过法兰螺栓固定在筒体出料端的外缘，与小齿轮啮合传递扭矩，驱动筒体按照设定转速回转，这种开式齿轮传动的设计能够传递大扭矩，适配重载工况下的长期连续运转，同时便于日常检修时的齿面磨损检查与润滑维护。两端的主轴承采用滑动轴承结构，轴承座为分体式铸钢件，轴瓦采用巴氏合金材质，配套稀油润滑系统，能够承受筒体满载钢球与物料时的总重量，同时补偿筒体运转过程中产生的微量热胀冷缩位移，避免轴承出现卡滞或偏磨问题。

　　从安装边界来看，该设备的机架支座为两个独立的焊接结构件，分别布置在筒体两端的轴承座下方，支座通过地脚螺栓与混凝土基础固定，安装时需要保证两个支座的同轴度误差控制在0.2mm/m以内，避免筒体回转时出现额外的径向载荷。筒体的有效容积根据处理量需求匹配，常规同规格机型的筒体长度与直径比在1.5-2.5区间，长度越长，物料在筒内停留研磨的时间越久，出料粉料的细度越细，选型时需要根据生产线的产能要求、出料粒径要求匹配对应的长径比参数。

　　设计过程中需要重点考量几个核心结构要点：首先是筒体的刚度与强度校核，满载工况下筒体承受钢球与物料的总重量可达数十吨，加上回转过程中钢球抛落的冲击载荷，筒体壁厚需要满足强度要求，同时在筒体外壁间隔布置环形加强筋，避免长期运转出现筒体变形；其次是动平衡校验，大齿圈安装后需要与筒体整体做动平衡试验，将运转时的径向跳动量控制在允许范围内，降低设备运转时的振动与噪音；另外是衬板的排布设计，进料端物料粒径大，需要采用提升条更高的衬板，增大钢球的抛落高度强化冲击破碎效果，出料端物料粒径小，采用平滑衬板增强研磨作用，实现粉磨过程的梯度适配。

　　在实际生产场景中，该设备通常与给料机、分级机、输送设备组成闭环粉磨系统，物料经初步破碎后送入球磨机研磨，研磨后的物料送入分级机筛选，合格细料进入下一道工序，粗料返回球磨机再次研磨，能够有效控制成品粉料的级配，避免过磨或欠磨问题。设备的转速设计需要结合筒体直径确定，通常工作转速为临界转速的70%-80%，这个转速区间内钢球的抛落状态最佳，粉磨效率最高，转速过高会导致钢球随筒体做圆周运动无法抛落，失去冲击破碎作用，转速过低则钢球提升高度不足，冲击能量不够，粉磨效率大幅下降。

　　日常运维层面，该结构的设计预留了足够的检修空间，端盖与筒体采用法兰螺栓连接，需要更换衬板或者检修筒内结构时，可以拆卸端盖螺栓完成作业，主轴承座设置了测温与测振点位，能够实时监控轴承的运行状态，避免出现烧瓦故障。进出料中空轴的密封采用填料密封结构，能够防止筒内的粉料外溢，同时避免外界的灰尘进入轴承内部影响润滑效果，适配矿山、建材车间多粉尘的作业环境。
