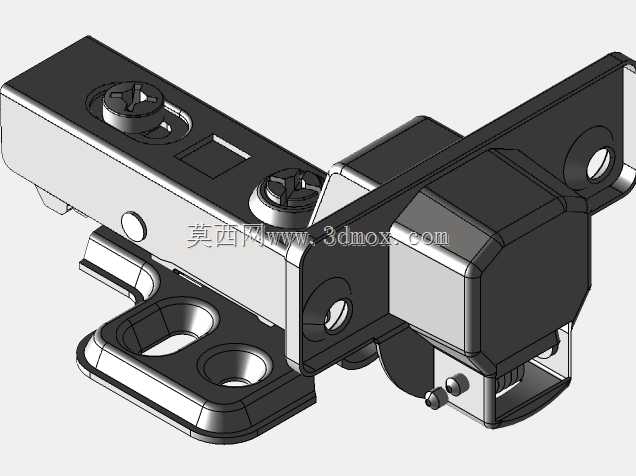

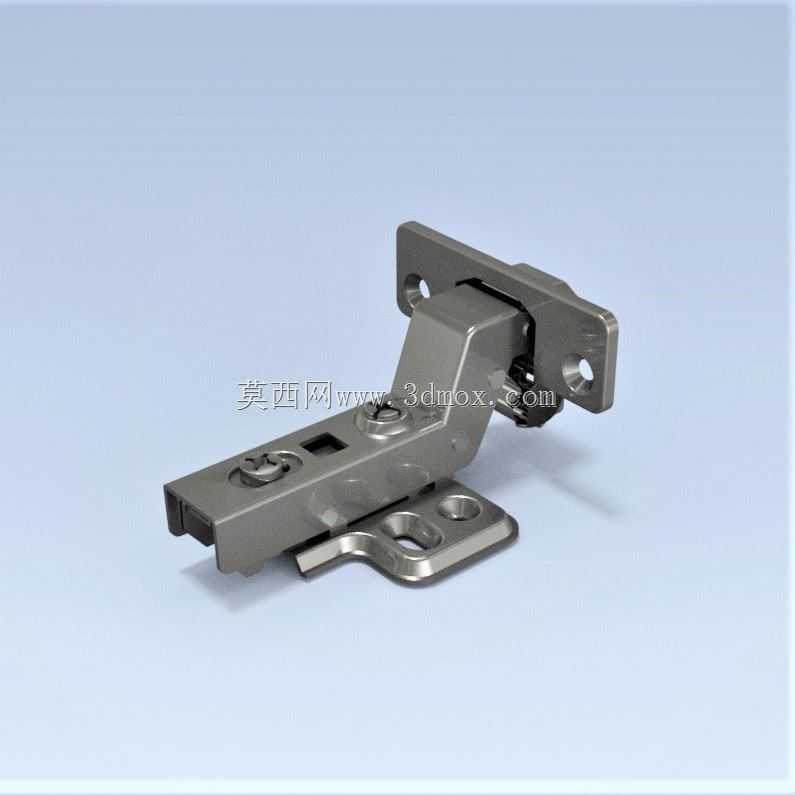

家具柜门阻尼缓冲铰链三维结构

　　日常做定制家具结构配套时，这类隐藏式柜门铰链是绕不开的核心连接件，不管是板式橱柜、衣柜还是嵌入式木制柜体，柜门的开合顺畅度、安装容错率、长期使用的结构稳定性，大半都由铰链的结构设计决定。先从实际安装场景说，这类铰链适配的是常见的16-22mm厚度的板式柜门，安装时不需要在柜门外侧外露五金件，所有连接结构都藏在柜门和柜体侧板的内侧，能保证家具外观的整体性，这也是现在定制家居行业普遍选用这类铰链的核心原因。实际安装时，底座部分通过两个自攻螺丝固定在柜体侧板的预设孔位上，铰杯部分则需要在柜门内侧开出直径35mm、深度11.5-12mm的圆形沉孔，铰杯嵌入沉孔后通过两侧的自攻螺丝和柜门固定，铰臂和底座之间通过快装卡扣结构连接，

　　不需要额外拧动连接螺丝就能完成柜门和柜体的装配，后期拆装维护也不需要完全拆卸所有固定螺丝，能大幅降低现场安装的工时。从功能特性上看，这款铰链带内置阻尼缓冲结构，柜门开合角度可以达到0-110度的常规使用范围，当柜门关闭到距离柜体15度左右的角度时，内置的阻尼结构会开始介入，抵消柜门关闭的惯性力，让柜门缓慢匀速闭合，不会出现柜门撞击柜体产生噪音、或者长期撞击导致柜体连接松动的问题，同时铰链自带三维调节结构，铰臂和底座的连接位置可以实现前后、上下、左右三个方向的微调，前后调节范围在±2mm，上下调节范围±2mm，左右调节范围-0.5mm到+4.5mm，能抵消现场安装时的孔位偏差、板材裁切误差，保证柜门安装后缝隙均匀，开合时不会出现剐蹭、

　　错位的问题。设计思路上，整个铰链的主体采用冷轧钢冲压成型，所有活动铰接位置都采用铆接结构连接，铆接的松紧度经过调校，既不会因为间隙过大导致铰链旷量晃动，也不会因为过紧导致开合阻力过大，表面采用镀镍处理，能应对厨房、卫生间这类相对潮湿的使用环境，避免长期使用出现锈蚀卡顿的问题。铰杯的边缘做了圆角过渡处理，嵌入柜门沉孔时不会刮伤板材的孔壁，底座的固定孔做了长圆孔设计，安装时可以小范围调整固定位置，降低对现场打孔精度的要求。从安装边界尺寸来说，铰杯的中心距离柜门侧边的距离（即杯边距）常规适配3-7mm的范围，对应的柜体侧板和柜门之间的覆盖距离可以通过不同规格的底座实现全盖、半盖、内嵌三种安装形式：全盖状态下柜门会完全覆盖柜体侧板的侧边，

　　适用于单块侧板单侧装柜门的场景；半盖状态下柜门覆盖侧板一半左右的厚度，适用于一块侧板两侧都装柜门的中间柜体位置；内嵌状态下柜门完全嵌入柜体侧板内侧，和侧板外表面齐平，适用于追求外观齐平的内嵌式柜门设计。实际选型时需要提前确认板材厚度、柜门的安装形式，预留足够的开合空间，避免柜门开合时和柜体的层板、拉手或者相邻柜门产生干涉，尤其是做内嵌柜门时，要提前核算铰链的安装间隙，预留出铰链转动时需要的避让空间，防止柜门开合时剐蹭柜体侧板。另外这类铰链的承重一般在单只3-5kg，常规高度小于1.2米的柜门安装两只铰链就能满足承重要求，如果是高度超过1.8米的通顶柜门，需要额外增加1-2只铰链分散承重，避免长期使用出现柜门下坠变形的问题。建模的时候要注意还原各个铰接点的转动自由度，阻尼结构的位置要和实际开合行程匹配，调节螺丝的位置要对应实际的调节方向，安装孔位的尺寸要严格按照行业通用的五金安装规范来做，保证导出的工程图能直接用于生产打孔，不会出现孔位偏差导致装不上的问题。
