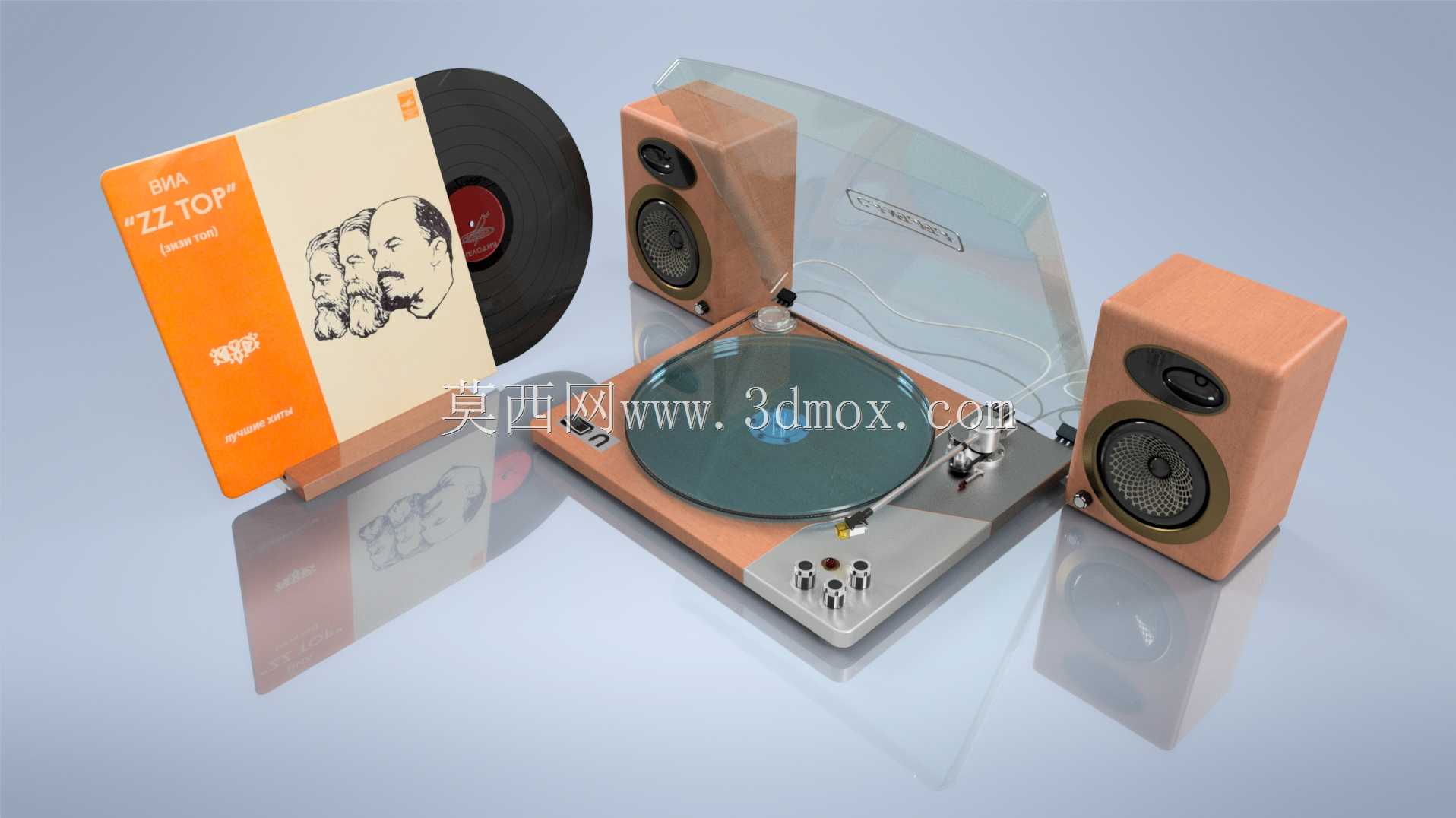

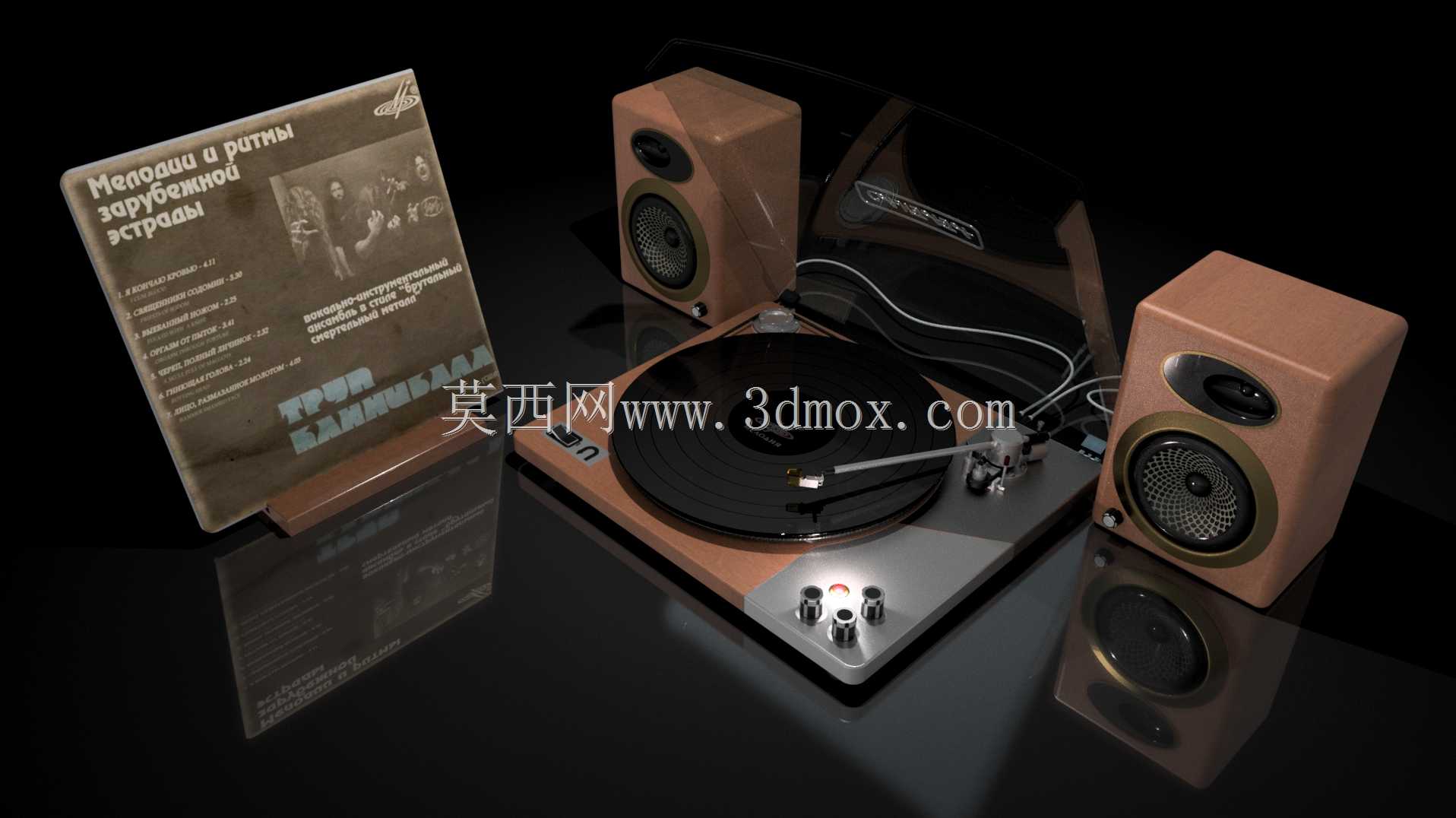

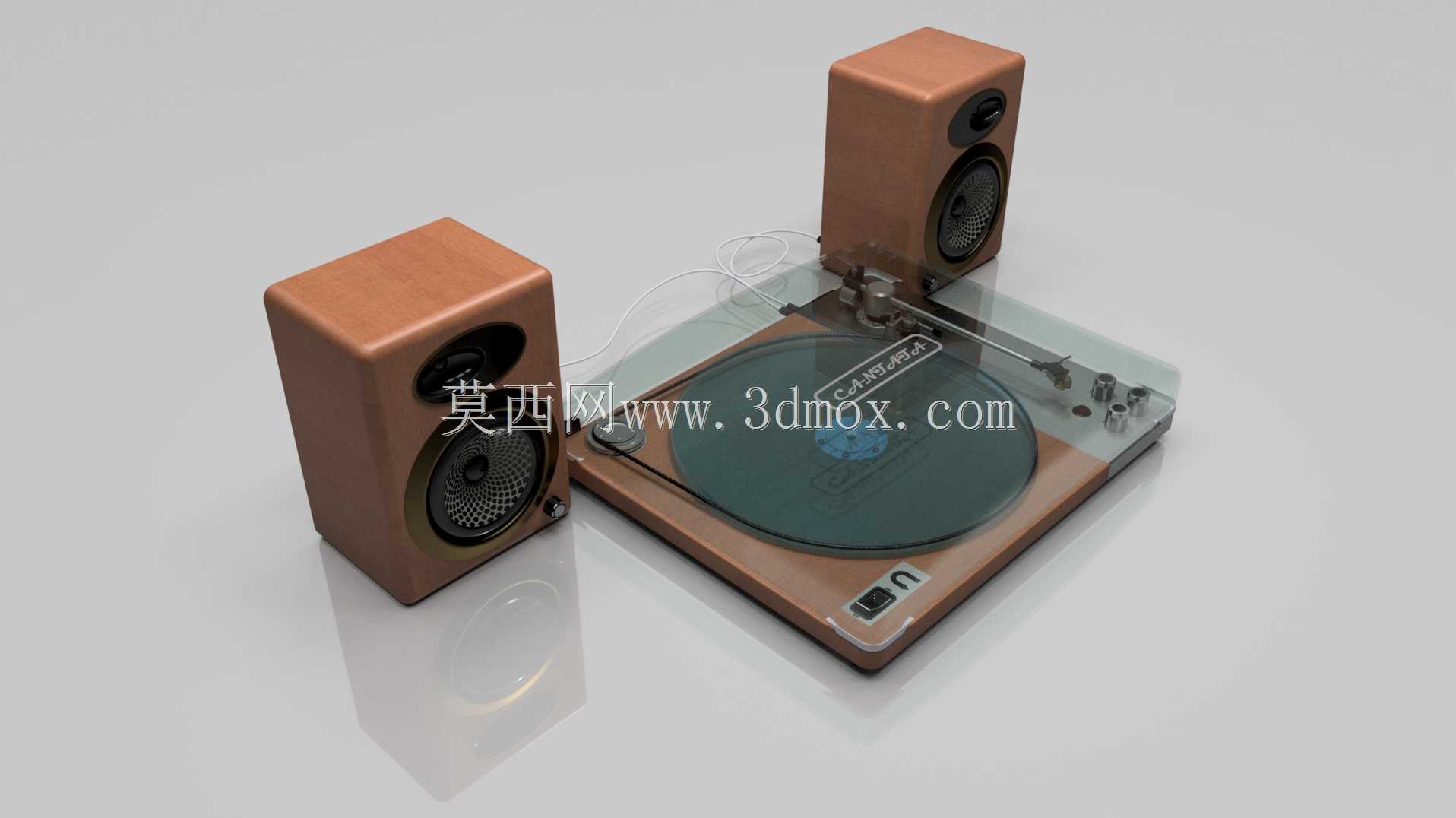

复古乙烯基唱盘搭配桌面音响组合设计

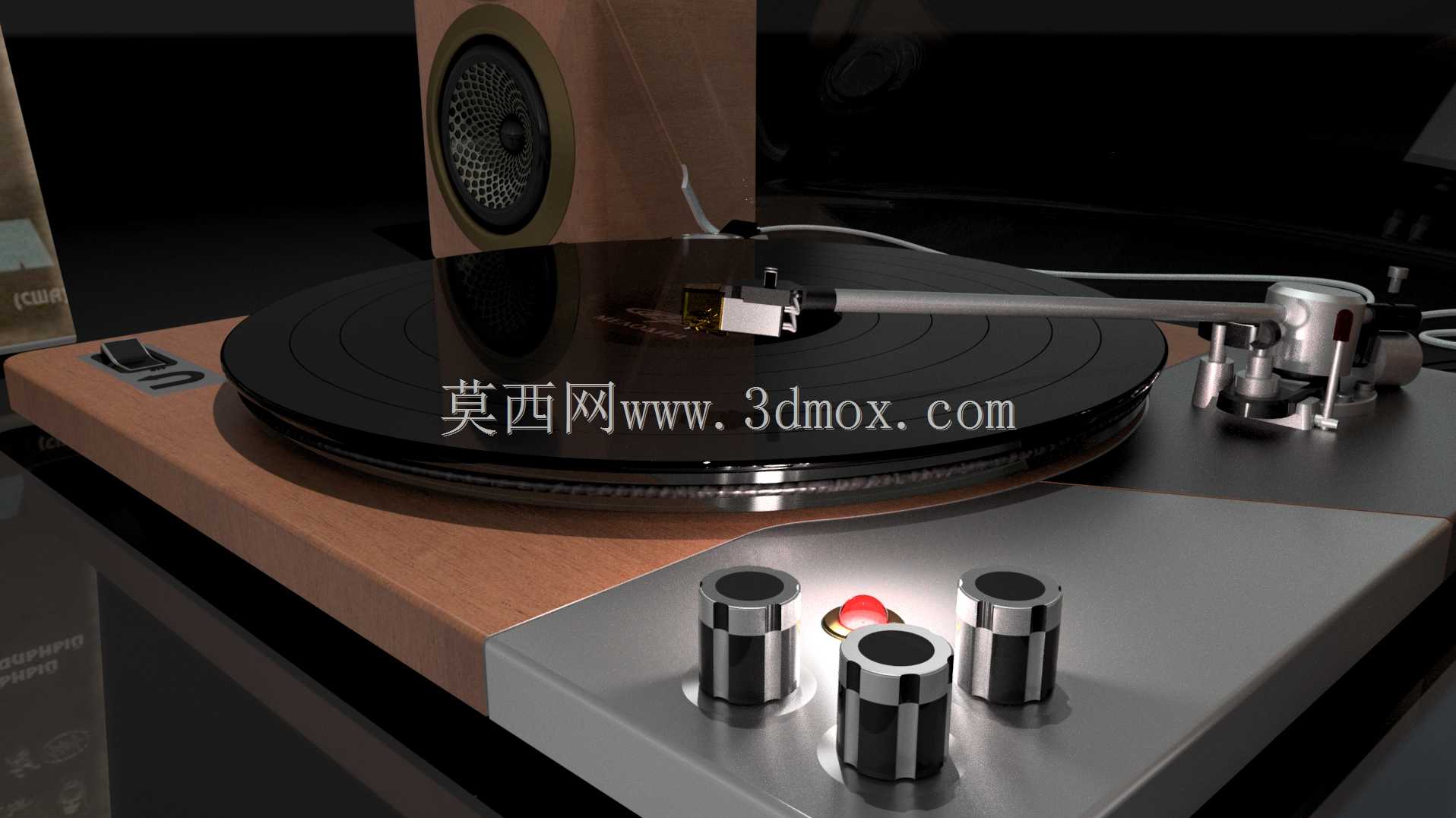

　　这套桌面音频组合的核心唱盘结构，在民用音频设备场景中承担黑胶唱片信号拾取的核心功能，搭配的二分频桌面音箱负责将唱头拾取的微弱电信号经放大后转化为可听的声频输出，整套设备适配10-20平米的小型桌面听音场景，可放置于书桌、边几等平面使用，无需额外的大型机架支撑。从结构设计逻辑来看，唱盘主体采用了一体化承载底座设计，底座上集成了唱盘主轴、唱臂支撑座、控制开关三个核心安装位，主轴采用高精度径向轴承结构，保证转盘转动时的端面跳动控制在0.05mm以内，避免唱针在唱片纹道中出现循迹偏移；唱臂采用静态平衡式设计，尾部配置可调节配重块，可根据不同唱头的针压需求调整配重位置，适配1.5g-3g范围内的常规动磁唱头安装需求。

　　唱盘的转盘部分采用金属基材搭配表面防滑垫设计，防滑垫厚度为3mm，可紧密贴合12英寸标准乙烯基唱片的底面，避免唱片转动时出现打滑移位；唱臂的水平转动角度覆盖范围为0-45度，可完整覆盖整张唱片从引入纹到导出纹的全部播放行程，唱臂抬升机构采用阻尼式设计，下落速度控制在2cm/s以内，避免唱针快速下落冲击唱片表面造成纹道损伤。配套的桌面音箱采用密闭式箱体结构，箱体为长方体切角造型，内部腔体做了不等宽阻尼设计，减少箱体内驻波对中低频回放的干扰；每个音箱配置1英寸球顶高音单元与4英寸中低音单元，单元安装位做了沉台设计，单元法兰与箱体安装面之间配置密封泡棉垫，避免腔体漏气影响低频回放效果；音箱底部配置四个高度3mm的橡胶减震脚垫，

　　可抵消唱盘工作时传递到桌面的微小振动，避免振动经桌面传递到音箱单元引发声染色。从安装边界尺寸来看，唱盘主体的长宽尺寸为320mm280mm，整体高度为65mm，安装时需要在唱盘右侧预留至少150mm的操作空间，方便唱臂的手动操作与唱片取放；单个音箱的长宽高尺寸为120mm150mm*220mm，两个音箱与唱盘的摆放间距建议控制在200-300mm之间，形成等边三角形的听音摆位，保证声像定位的准确性。整套设备的走线采用隐藏式设计，唱盘与音箱之间的信号连接线可从底座底部的走线槽穿过，避免桌面走线杂乱；唱盘的电源输入接口设置在底座后侧边缘，接口类型为标准DC直流接口，适配12V直流供电，供电模块内置滤波电路，

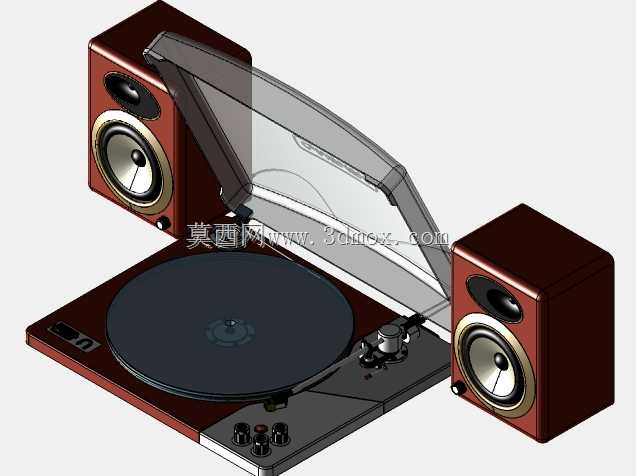

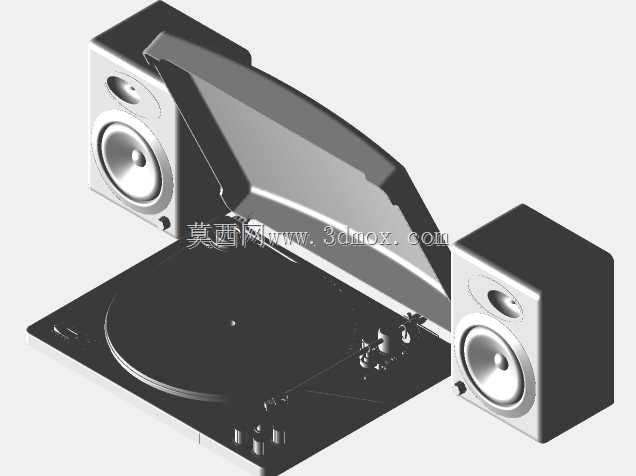

　　可减少市电杂波对音频信号的干扰。在细节结构处理上，唱盘的透明上盖板采用5mm厚的亚克力板材，边缘做了R3的圆角打磨，盖板后侧通过两个小阻尼铰链与底座连接，可实现0-90度范围内的任意角度悬停，播放时可盖上盖板减少空气中的灰尘落在唱片表面，同时避免气流扰动影响唱臂的循迹稳定性；音箱的接线端子设置在箱体后侧下方，为按压式接线柱，可适配线径0.5-1.5平方的音箱线，接线柱旁做了正负极标识，避免接线反相影响声场定位。这套结构在设计时充分考虑了民用桌面场景的使用需求，所有外露的结构边缘都做了圆角处理，没有尖锐的棱角，避免日常使用时的磕碰损伤；所有操作按键的按压行程设置为2mm，按压力度控制在5N左右，操作反馈清晰，不会出现按键卡滞的问题。唱盘的转盘转动采用皮带传动结构，传动皮带为圆形截面橡胶带，套在电机轴与转盘下沿的皮带槽内，皮带张紧度通过电机安装座的长圆孔进行调节，张紧力控制在皮带自然拉伸1%的状态，既保证传动的稳定性，又避免皮带过紧增加轴承的转动负载，延长主轴轴承的使用寿命。音箱的箱体板材采用高密度纤维板材质，板材厚度为12mm，箱体拼接处采用榫卯结构加胶水粘接，保证箱体的整体刚性，减少大音量回放时的箱体谐振；箱体表面做了木纹贴皮处理，与唱盘底座的外观质感保持统一，整套设备的外观风格协调，适配复古、简约等多种桌面装修风格。
