卧式工业储水冷却罐体支撑结构设计

　　这套卧式储水冷却组件的设计，最初是针对车间集中冷却循环系统的配套储液单元需求展开的，在金属切削加工、液压站温控、注塑成型冷却这类需要持续带走设备运行热量的场景中，这类储水单元是整个冷却回路的核心缓冲与换热载体，区别于立式储液罐，卧式布局的优势在于可以降低整体安装重心，在车间层高受限或者上方需要排布管路桥架的区域，能更好适配现场安装空间，同时卧式罐体的液位波动幅度更小，循环水泵的入口压力更稳定，能有效避免气蚀问题影响泵组寿命。

　　从结构设计逻辑来看，罐体主体采用等径圆筒搭配两端标准椭圆封头的形式，这类封头的应力分布均匀，在承受0.3-0.6MPa的常规循环水系统工作压力时，筒体与封头连接处的应力集中系数远低于平盖结构，不需要额外做加厚补强就能满足强度要求，能合理控制整体制造成本。罐体顶部均匀排布的四个接口，分别对应循环回水入口、排气口、温度传感器安装口以及药剂加注口，接口位置做了凸台加厚处理，避免管路安装时的焊接应力直接作用在筒体壁板上，减少长期使用后的焊缝渗漏风险。罐体下部预留的两个低位接口，分别对接循环供水出口和排污口，排污口设置在罐体轴向的最低位置，配合罐体安装时预留的千分之三坡度，能在设备维护时完全排空罐内积液，避免残留的水垢、杂质沉积在罐底造成管路堵塞。

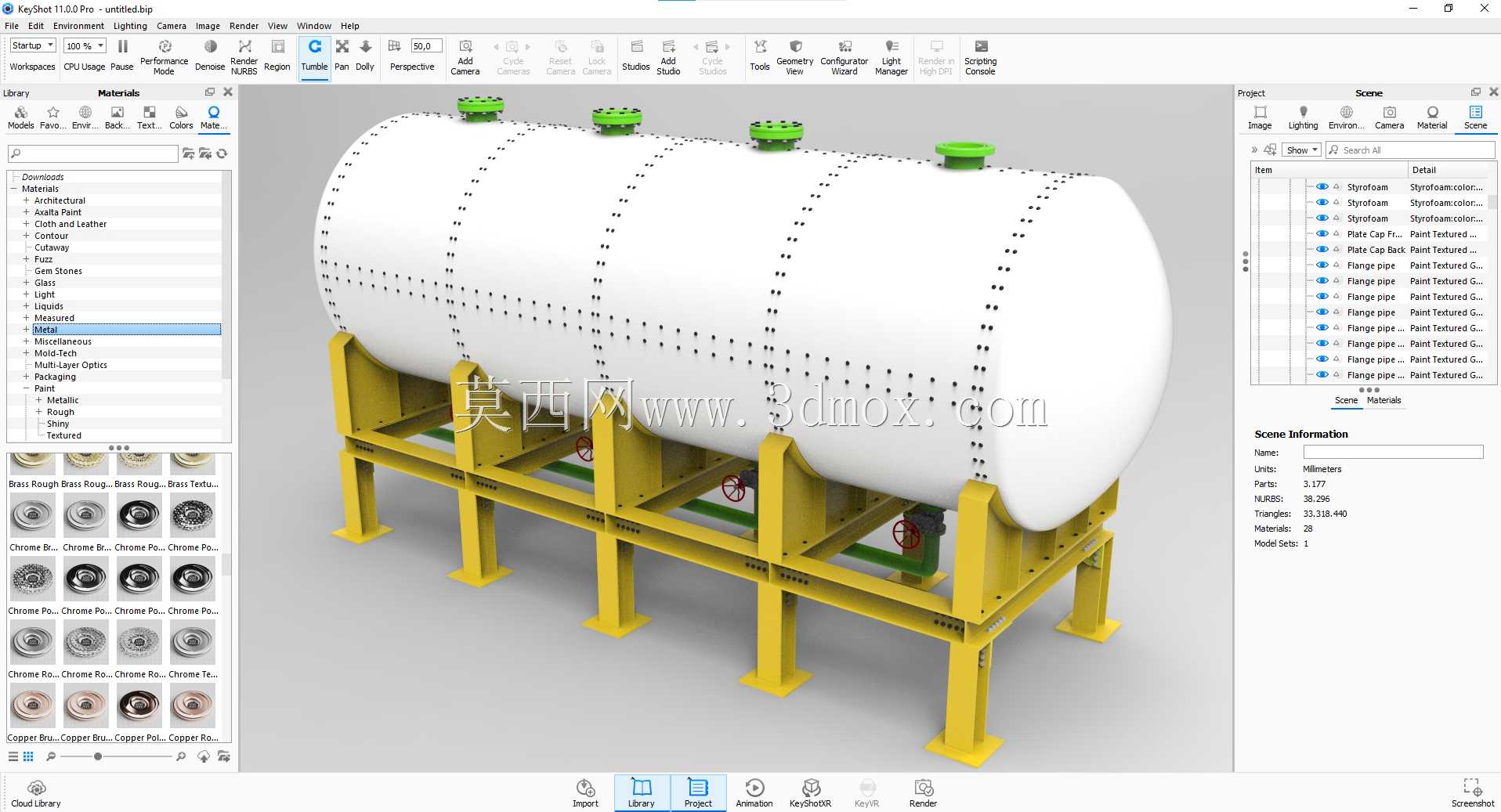

　　支撑结构部分采用型钢焊接的分体式鞍座支架，四个独立的鞍座沿罐体轴向均匀分布，相比传统的双鞍座设计，多鞍座布局可以降低单段筒体的挠度，尤其对于大容积长径比超过3的卧式罐体，能避免筒体自重加上满水载荷造成的筒壁局部凹陷，鞍座与罐体接触的弧面做了与罐体外径完全匹配的仿形设计，接触位置铺垫3mm厚的橡胶减震垫，一方面可以补偿罐体加工时的圆度误差，让支撑受力更均匀，另一方面能隔绝循环水泵运行时传递到罐体的振动，降低管路连接处的疲劳松动风险。支架的立柱采用H型钢制作，底部预留了地脚螺栓安装孔，安装时可以通过垫铁调整水平度，保证罐体的坡度符合排污要求，支架的横向连杆之间预留了阀门、旁通管路的安装空间，不需要额外做现场支架改制就能完成配套管路的装配。

　　设计过程中重点校核了几个关键边界：首先是满水状态下的支架载荷分布，每个鞍座的承重偏差控制在5%以内，避免单个支座过载造成基础沉降不均；其次是罐体的安装净空，支架底部距离地面预留了200mm的检修空间，方便操作人员进入罐体下方检查阀门、管路的渗漏情况，罐体顶部的接口距离上方预留的管路安装空间不小于300mm，方便法兰连接时的螺栓紧固操作；另外考虑到冷却循环水的水质特点，罐体内部做了简单的防锈涂层处理，内壁的焊缝全部打磨平滑，避免水垢在焊缝凸起位置附着堆积，减少后期清洗维护的工作量。

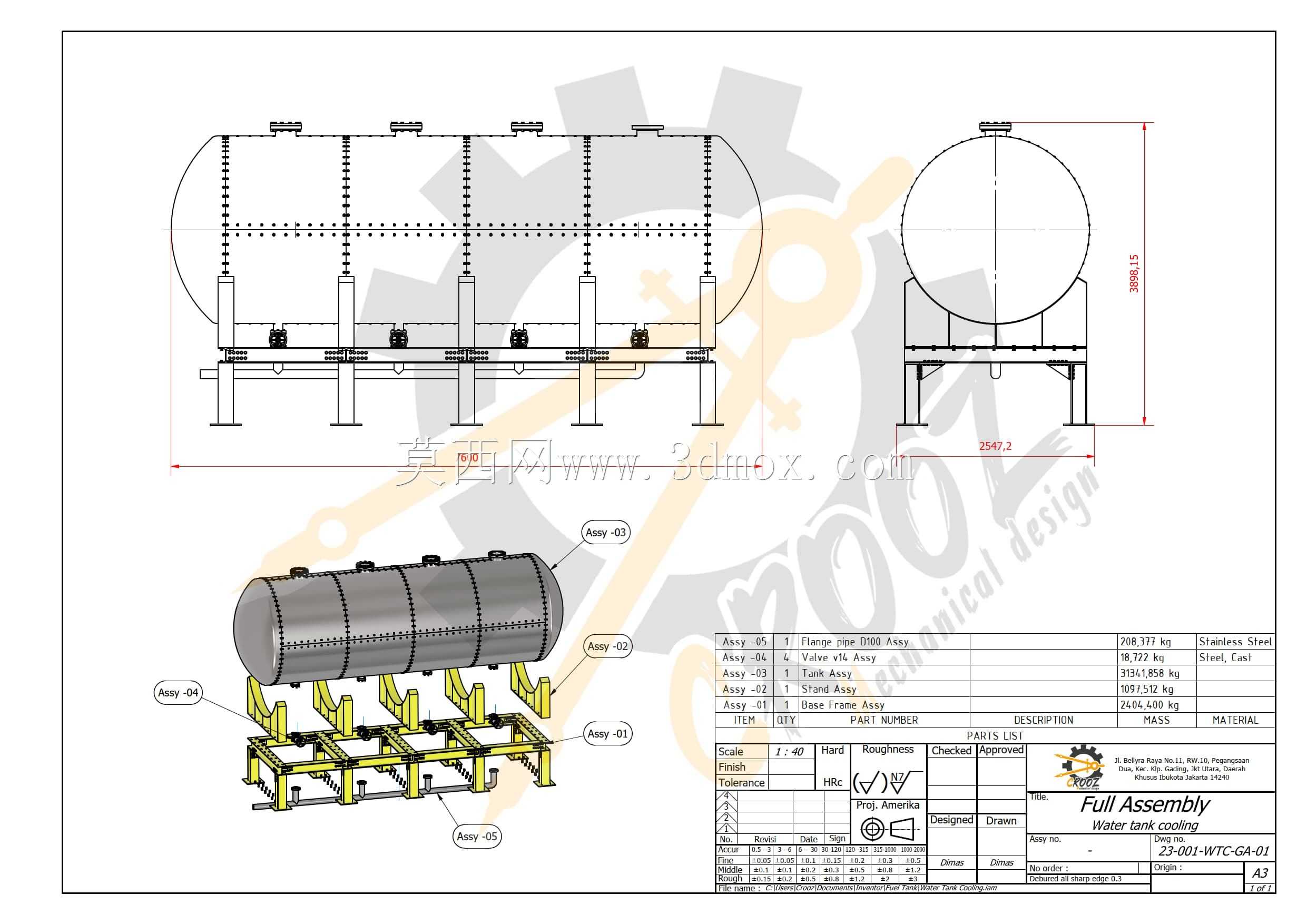

　　在实际应用中，这类储水冷却组件可以直接对接车间的冷却循环管网，不需要额外做现场的罐体制作，所有接口的法兰尺寸都遵循通用管路标准，能和市面上常见的蝶阀、止回阀、Y型过滤器直接适配，支架的安装孔位也做了标准化设计，只要按照图纸要求做混凝土基础或者钢结构平台预埋，就能快速完成吊装就位，相比现场焊接制作的储水罐，这套结构的尺寸精度更高，管路对接的错边量能控制在1mm以内，能大幅缩短现场安装的周期，也能避免现场焊接的焊缝质量不稳定带来的渗漏隐患。
