铭瑄H610芯片组MATX规格电脑主板结构

　　在桌面级计算机硬件的结构设计与整机装配环节中，主板作为承载所有核心计算部件的载体，其板型布局、接口排布、安装孔位的精度直接决定了整机的兼容性、散热效率与长期运行稳定性。本次呈现的MATX规格H610芯片组主板结构，是针对入门级桌面装机、办公商用主机、轻度娱乐平台打造的核心承载部件，在结构设计上充分平衡了扩展能力、空间占用与成本控制的多重需求。

　　从实际应用场景来看，该款主板主要适配紧凑型MATX机箱、部分ITX扩展机箱以及小型桌面立式机箱，可覆盖日常办公文档处理、家庭影音娱乐、轻度网游运行、工业控制终端主机搭建等多类使用场景，相比全尺寸ATX主板能够有效缩小整机占用的桌面或机柜空间，相比ITX主板又保留了足够的扩展接口余量，避免小版型过度压缩接口导致的使用局限性。在结构设计思路上，这款主板采用了标准MATX板型的孔位布局，四个核心安装孔位严格遵循行业通用的孔距规范，可直接匹配市售绝大多数MATX规格机箱的铜柱位置，无需额外调整安装点位，装配时可直接对准铜柱锁紧固定螺丝，降低装机过程中的对位难度。

　　核心部件布局方面，CPU插槽设置在板身偏上区域，插槽周边预留了足够的散热器安装空间，可兼容市售主流的下压式、塔式风冷散热器以及120/240规格的一体式水冷散热器，不会出现散热器与内存插槽、板身散热装甲干涉的问题。内存插槽采用双通道并排布局，插槽边缘与CPU供电区域的散热装甲预留了至少5mm的安全间隙，即使安装带高散热马甲的台式机内存，也不会出现安装卡滞的情况，同时内存卡扣采用单边解锁设计，在机箱内安装或更换内存时，无需拆卸显卡即可完成操作，提升后期维护的便捷性。

　　板身供电区域与芯片组区域均覆盖了金属散热装甲，散热装甲通过导热垫与下方的供电MOS管、芯片组核心直接接触，可将核心部件工作时产生的热量快速传导至装甲表面，借助机箱内部的空气流动完成散热，避免长时间高负载运行时出现供电过热降频、芯片组温度过高的问题。散热装甲的外形采用了斜切线条设计，在保证散热接触面积的前提下，通过冲压成型的加强筋提升装甲自身的结构强度，避免安装或搬运过程中受力变形挤压下方电子元件。

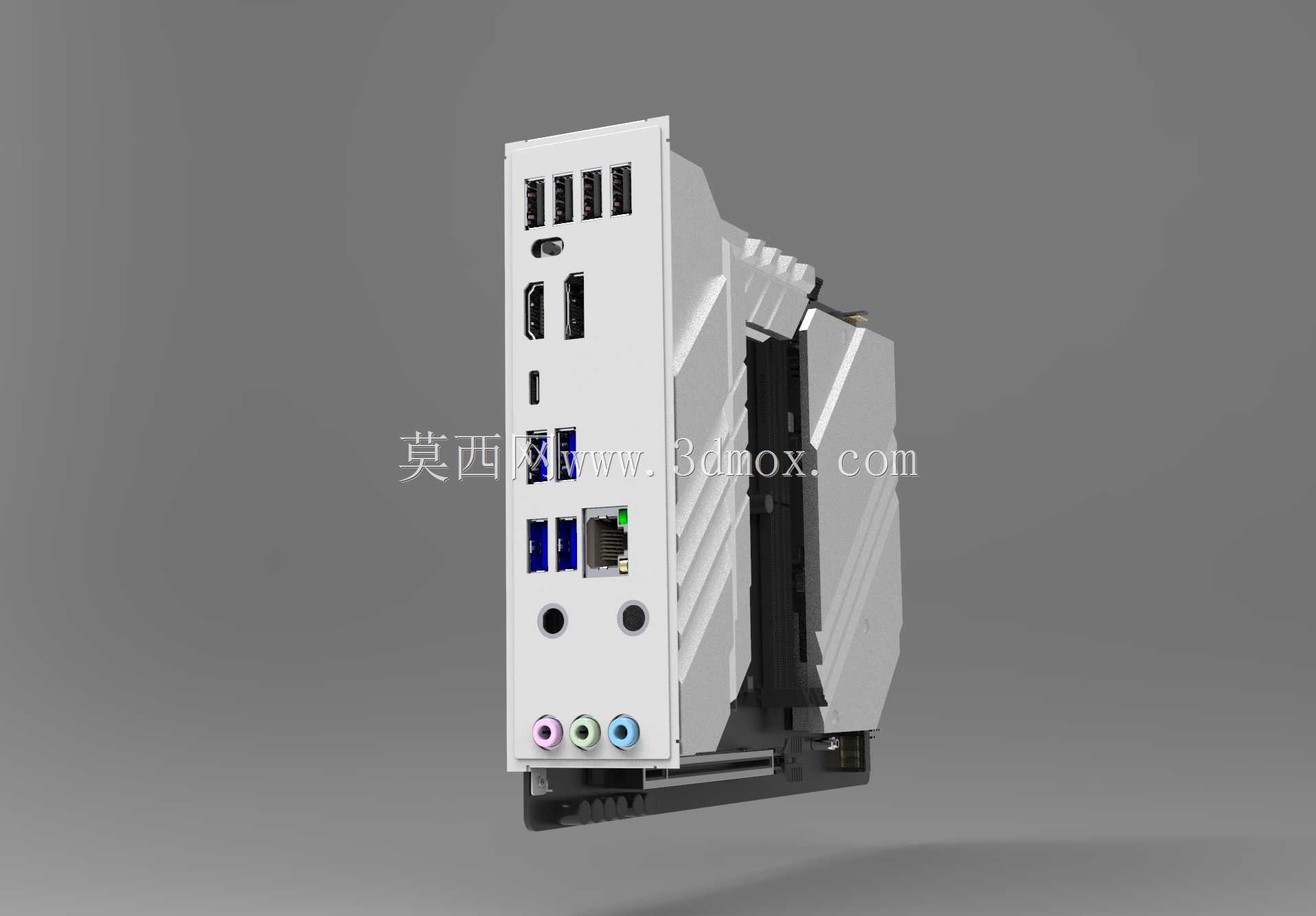

　　扩展接口布局上，板身设置了全速PCIe x16显卡插槽，插槽位置与机箱后置挡板、CPU插槽的距离符合通用规范，可兼容全尺寸独立显卡的安装，不会出现显卡过长顶到硬盘仓、显卡过厚遮挡相邻插槽的问题。同时板载多个SATA硬盘接口与M.2固态硬盘安装位，M.2位设置在CPU插槽与显卡插槽之间的区域，该区域处于机箱风道的直吹路径上，可借助显卡风扇与机箱前进风的气流为固态硬盘散热，避免高速固态硬盘长时间读写出现过热掉速的问题。后置IO接口区域采用一体化挡板设计，挡板与板身接口精准对位，装配时无需单独安装后置挡板，可直接将主板推入机箱对齐后置开口，减少装机过程中挡板错位导致的接口遮挡问题，接口配置覆盖了视频输出、USB扩展、网络连接、音频输入输出等日常使用的全部需求，无需额外扩展卡即可满足绝大多数用户的外设连接需求。

　　板身走线布局上，供电线路、信号线路采用分层排布设计，强弱电线路之间保持足够的安全间距，减少信号干扰，内存插槽、显卡插槽的走线采用等长设计，保证高频信号传输的稳定性，避免出现内存兼容性问题、显卡信号传输丢包的情况。板身边缘的前置面板插针、USB扩展插针、音频插针均设置在板身靠近机箱走线孔的一侧，方便用户连接机箱前置线缆时梳理走线，避免线缆杂乱遮挡风道。所有板载电容、电阻等贴片元件均采用自动化焊接工艺布局，元件之间的间距符合生产加工的工艺要求，避免焊接过程中出现连锡、虚焊的问题，同时也方便后期故障排查与元件更换。

　　在安装边界方面，这款主板的板身宽度、长度严格遵循MATX板型的尺寸规范，板身边缘不会超出MATX机箱的主板安装区域，所有接口位置与机箱的开口位置一一对应，不会出现接口被机箱框架遮挡的情况。CPU供电接口设置在板身上方边缘位置，可直接走机箱背线连接电源，供电线缆不会横跨CPU散热区域，避免线缆干扰散热器风扇转动、影响风道流通。主板24Pin主供电接口设置在板身右侧边缘，同样适配背线机箱的走线设计，可将供电线缆从主板后方穿过连接，保持机箱内部整洁。

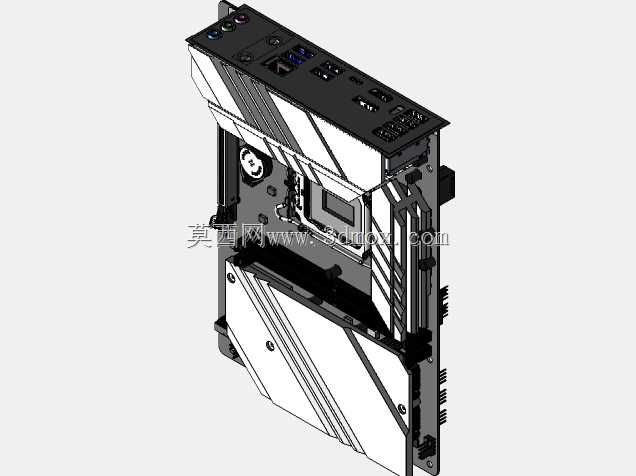

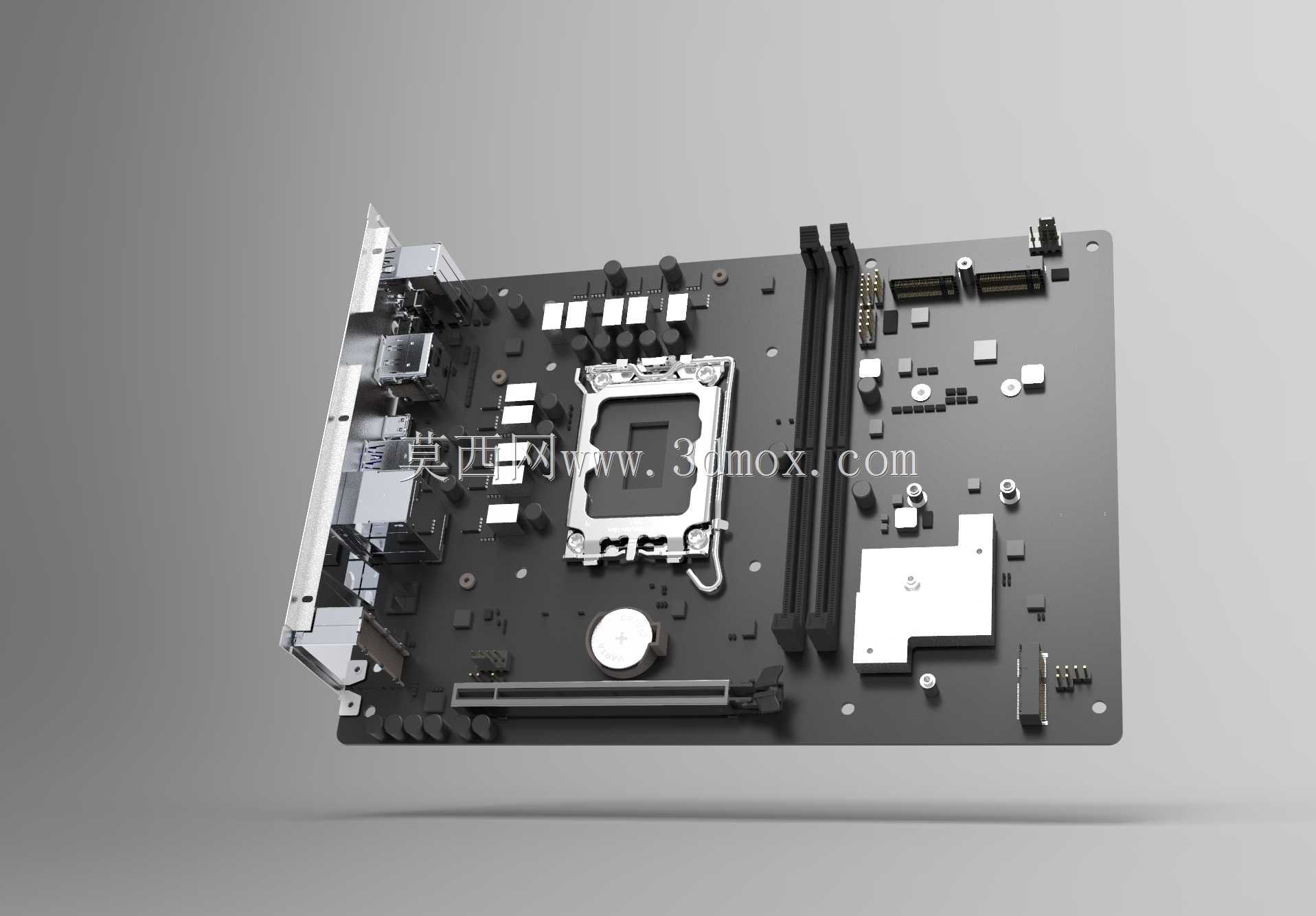

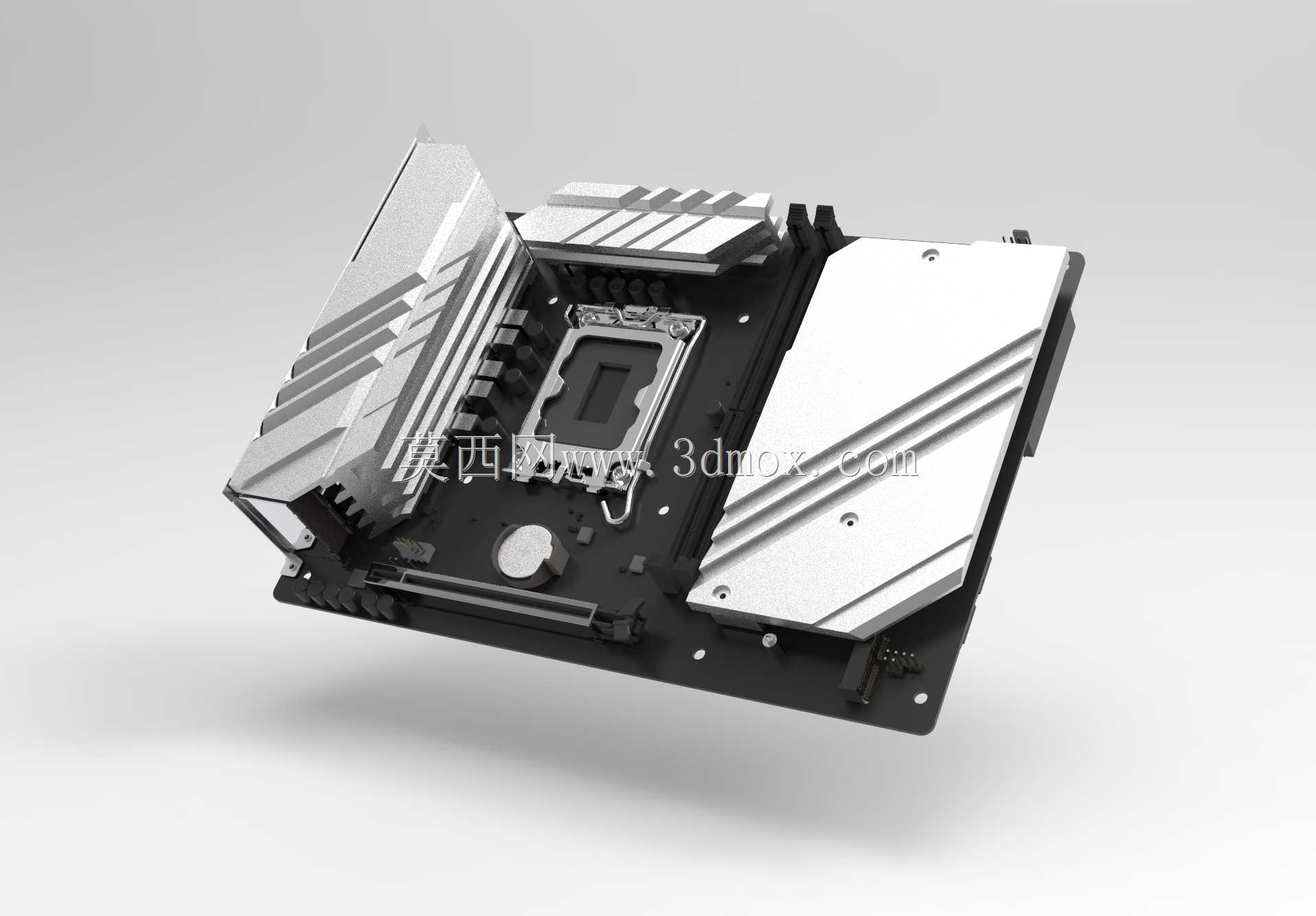

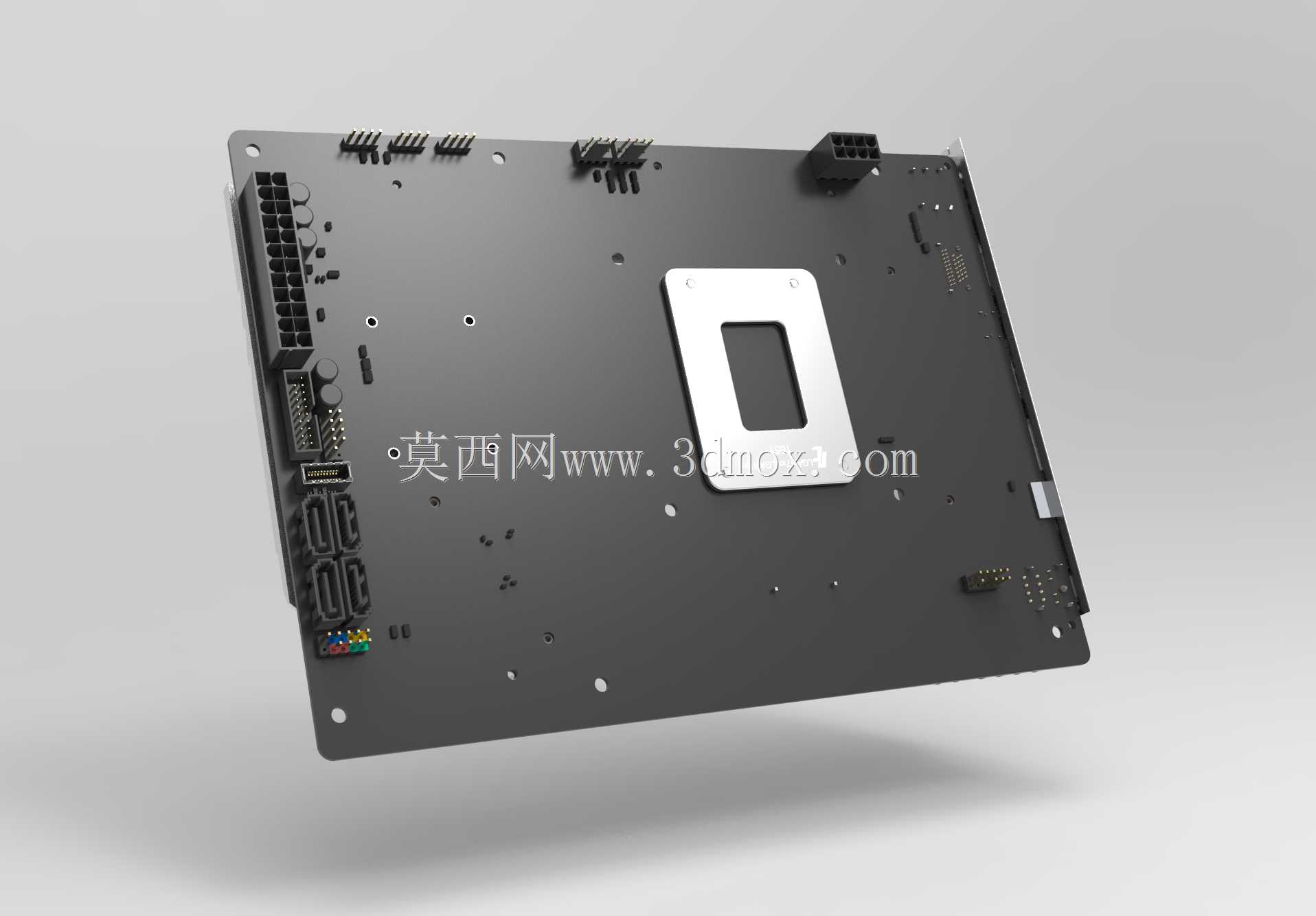

　　从结构建模的精度来看，该模型还原了主板上所有核心结构件的外形与安装位置，包括散热装甲的卡扣结构、插槽的卡扣位置、安装孔位的沉头设计、接口的内部结构，可用于机箱结构设计时的干涉验证、散热器兼容性测试模拟、整机装配流程的演示教学，也可用于电脑硬件科普内容的可视化展示，帮助结构设计人员在开发新机箱、新散热产品时提前验证兼容性，减少开模后出现结构干涉的风险。建模过程中对板身所有元件的高度进行了精准还原，可直接导入装配环境中模拟各个部件的安装顺序，验证装配过程中是否存在操作空间不足的问题，比如验证内存安装时是否会被散热器遮挡、显卡安装时是否会与硬盘架冲突等实际装配中常见的问题，为硬件产品的结构优化提供可靠的三维数据参考。
