抽拉式仓储模具存放货架结构设计

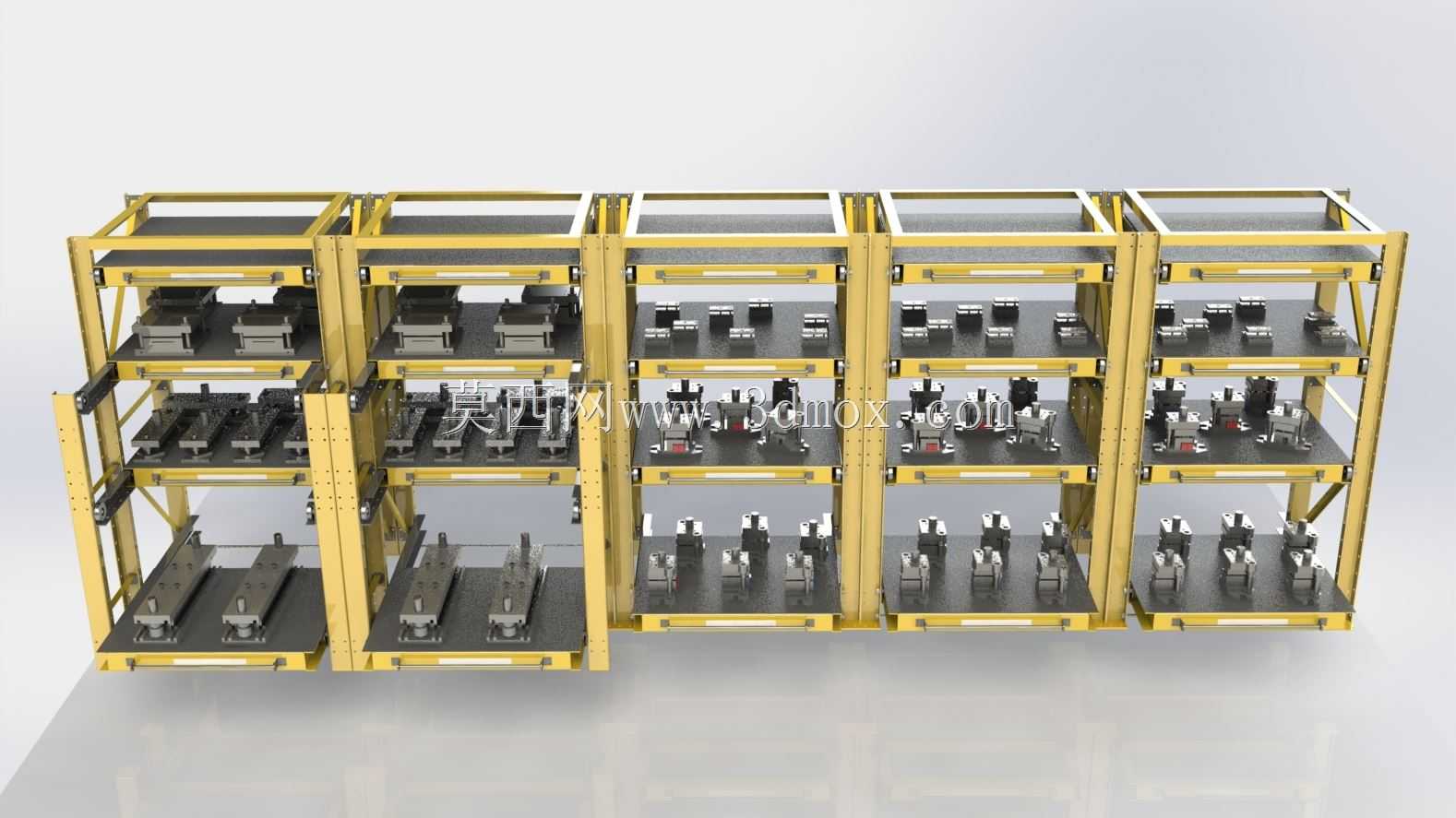

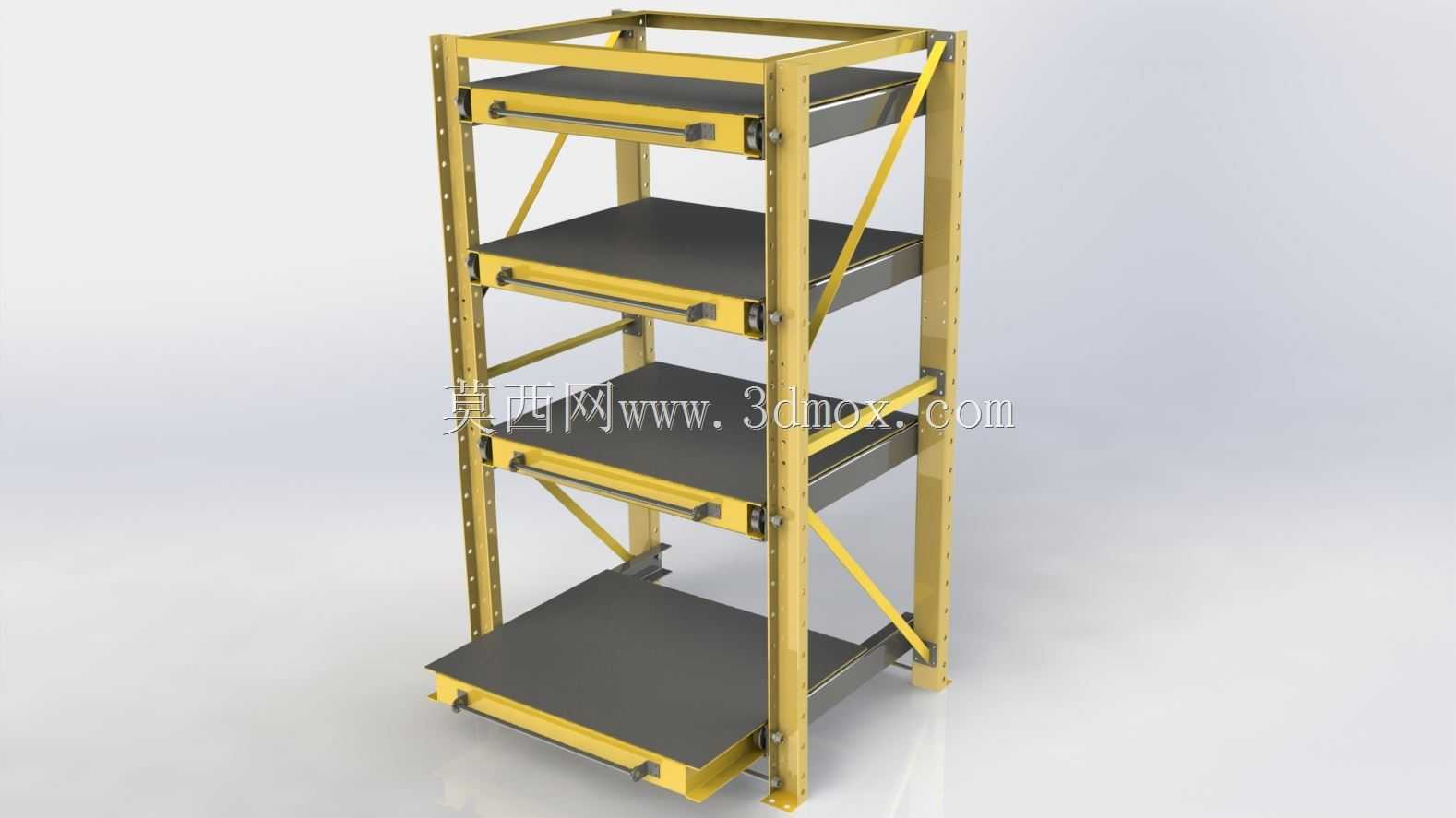

　　在机械加工、模具制造车间的仓储环节，重型模具的存取一直是现场管理的痛点——常规固定式层板货架在存放大吨位模具时，深处货物取放需要人员探身操作，不仅作业效率低，还存在模具滑落、人员磕碰的安全隐患，这款抽拉式模具货架正是针对这类场景开发的专用存储设备。从结构设计逻辑来看，这款货架采用模块化立柱片作为主承载框架，立柱选用加厚型钢辊压成型，立面排布等距调节孔位，可根据存放模具的高度尺寸灵活调整层间距，适配不同规格的注塑模、冲压模、工装夹具的存储需求，单组货架的立柱片之间通过斜撑、横撑螺栓连接形成稳定的格构式受力结构，抗侧向倾覆能力满足车间重型仓储的荷载要求。每层承载单元采用独立抽拉式货台设计，货台底部配置重载型线性导轨与承重滚轮组，

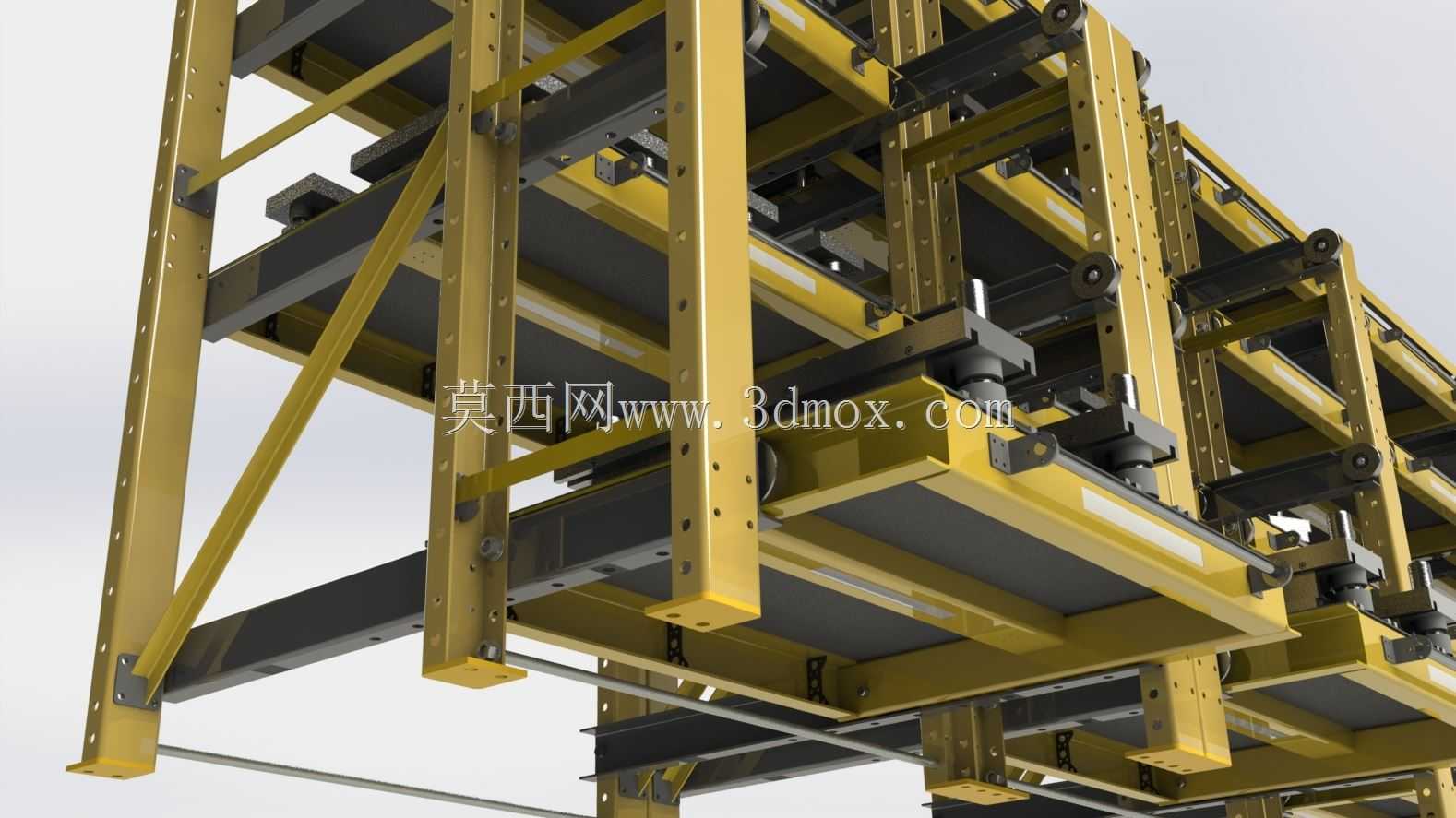

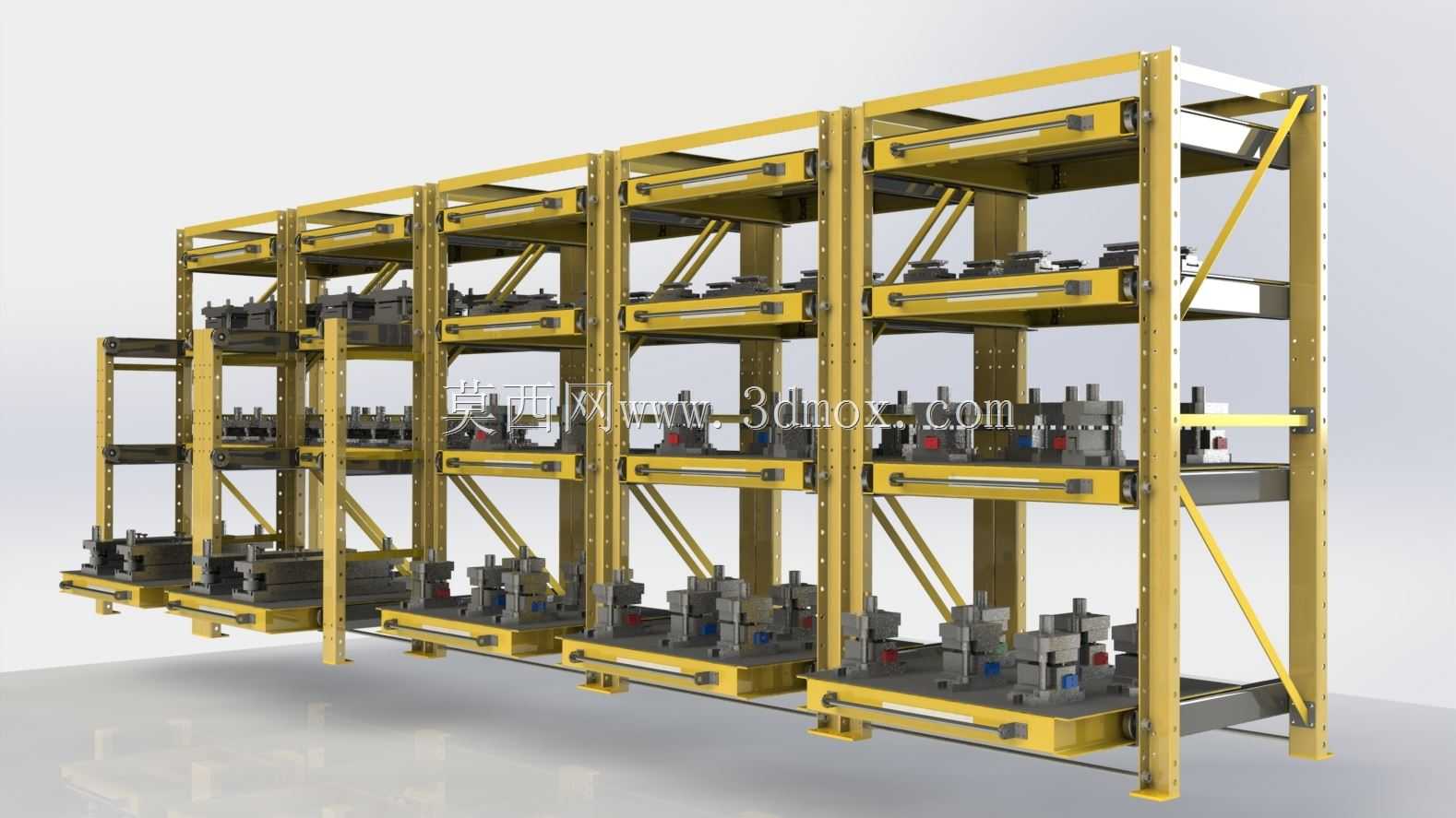

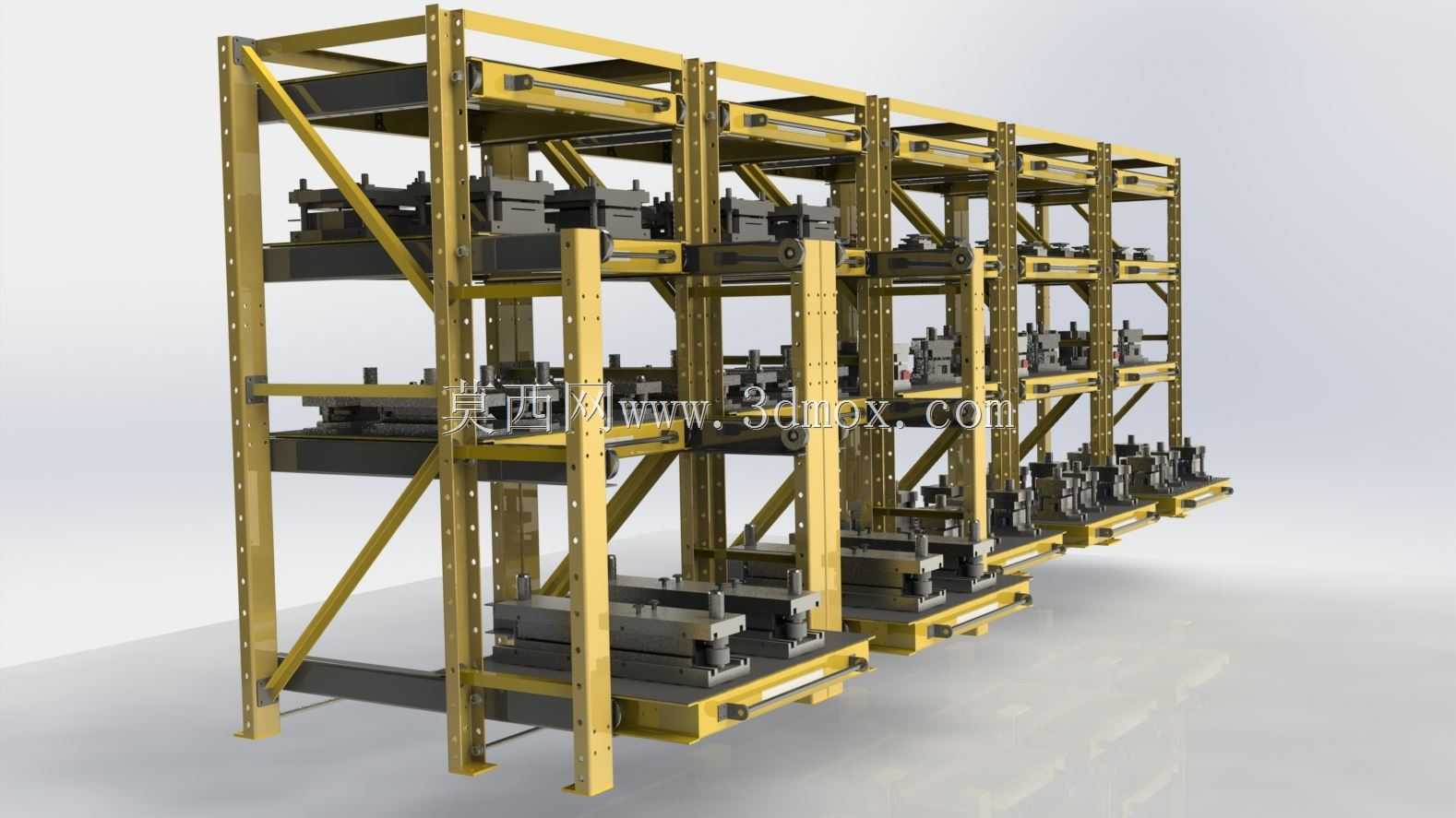

　　抽拉行程可覆盖整层货台深度的90%以上，操作人员无需探身，站在巷道内即可将整层货台拉出，完成模具的吊装、取放作业，完全规避了传统货架深处取货的操作风险；货台表面做防滑处理，边缘设置限位挡边，防止模具在抽拉过程中出现移位、滑落，每个抽拉层都配置独立的安全锁止机构，货台推回位后自动锁止，避免叉车误碰或货架晃动导致货台意外滑出。整体结构采用全钣金焊接+螺栓装配式设计，所有承重焊缝做满焊处理后打磨去应力，表面经酸洗磷化后喷塑处理，适配车间多油污、多粉尘的作业环境，抗锈蚀、抗磕碰性能优于普通仓储货架。从安装边界来看，单组标准货架的宽度可根据车间巷道宽度灵活组合，常规配置为3-6列层位单元，深度方向适配标准模具的摆放尺寸，

　　安装时仅需通过膨胀螺栓将底部立柱脚与车间硬化地面固定，无需额外的土建施工，可根据仓储产能需求随时扩展拼接，多组货架连接后整体稳定性进一步提升。不同于普通轻型仓储货架，这款货架的每层荷载均针对重型模具做了加强设计，货台底部增设横向承重梁，将模具的集中荷载均匀分散到两侧立柱上，避免层板长期受集中荷载出现变形；抽拉导轨采用带防尘罩的重载滚轮导轨，可适应车间内少量铁屑、粉尘的环境，不会因杂物卡滞影响抽拉顺畅度，导轨的额定动载荷预留1.5倍以上的安全系数，满足满负荷状态下长期抽拉使用的寿命要求。在实际车间应用中，这类货架除了存放模具外，也可用于存储重型工装夹具、批量加工零件、邮品票证等需要规整分类、安全存取的物品，

　　抽拉式设计让每层存储位的物品都能完全展示在操作人员视野内，盘点、找货的效率相比传统固定货架提升60%以上，同时避免了多层堆垛导致的下层物品压损问题。设计过程中充分考虑了人机工程学要求，抽拉力控制在单人可轻松操作的范围内，锁止机构的操作位置设置在货台外侧，操作人员无需弯腰或探身即可完成解锁、锁止操作，货台抽出后的承重状态下，下挠度控制在允许范围内，不会因荷载出现卡滞或变形。货架的整体配色采用工业黄搭配深灰的警示配色，立柱边缘做圆角处理，避免人员磕碰划伤，所有外露的螺栓端部都加装防护帽，防止勾挂作业人员衣物。对于需要频繁存取模具的加工车间来说，这种结构的货架相比普通重型货架，虽然单组制造成本略高，但长期使用下来，作业效率提升、安全风险降低带来的综合收益远高于初期投入，同时规整的存储方式也能帮助车间实现5S管理要求，让模具存储区域整洁有序，减少模具因随意堆放导致的磕碰、锈蚀损耗。
