钣金加工车间智能板材立体仓储设备

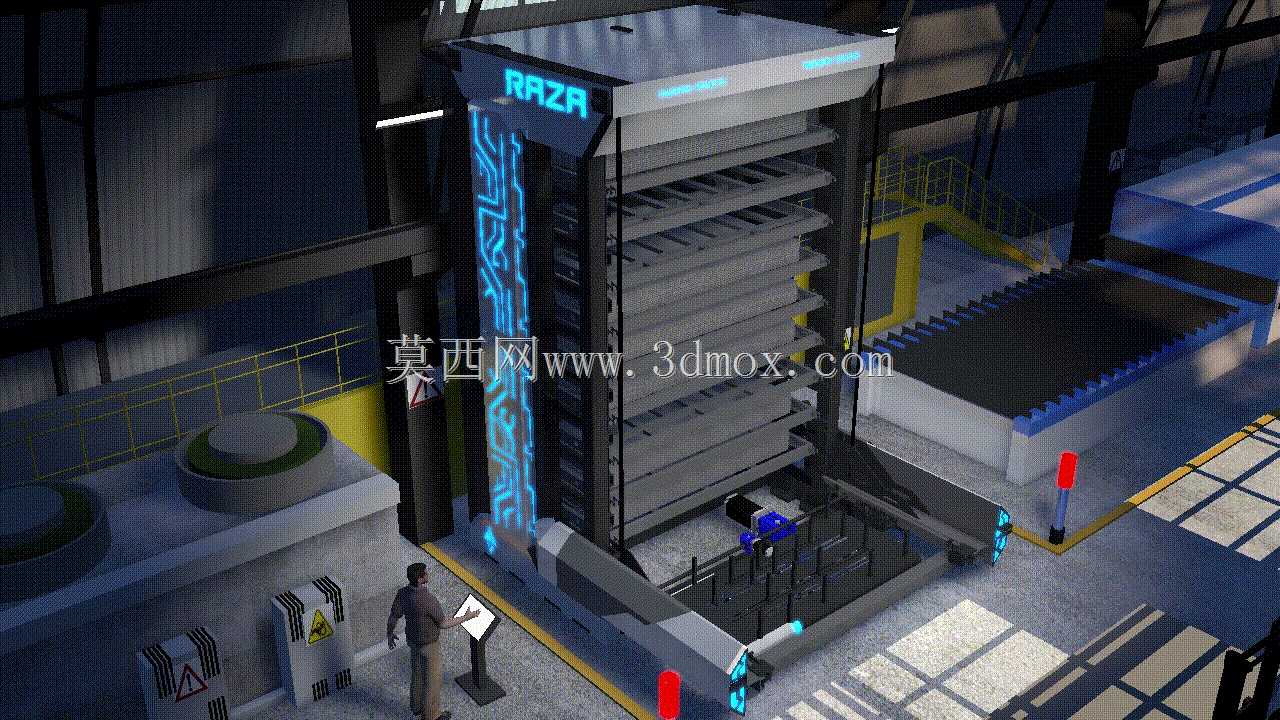

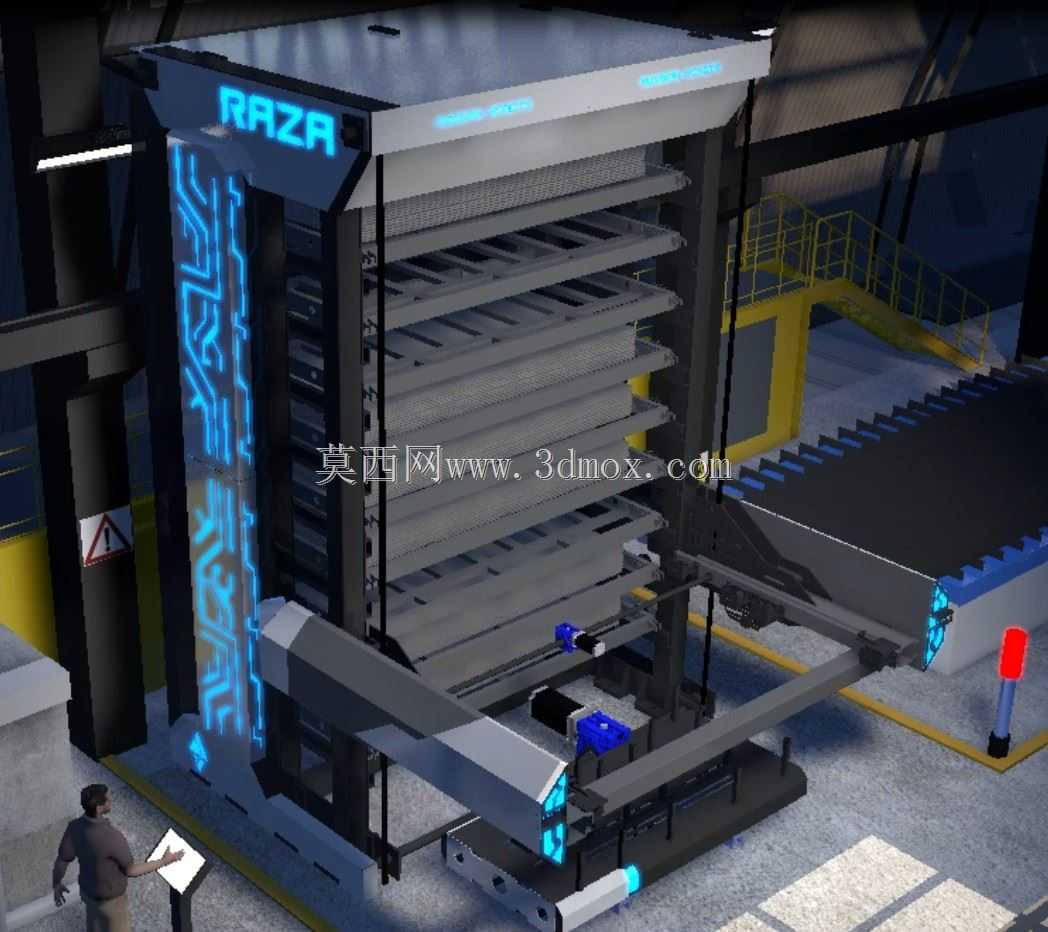

　　在钣金加工、金属板材下料的生产场景中，原材料板材的存储与周转一直是车间布局的核心痛点——常规的平面堆放不仅占用大量车间地面空间，不同厚度、材质的板材混放还会导致下料工序找料耗时久，人工搬运大尺寸板材时易出现板面划伤、人员磕碰的安全隐患，这套立体板材存储设备正是针对这类生产场景的痛点完成的结构设计。设备整体采用立式塔状结构布局，主体框架采用型钢焊接成型的立柱作为承载主体，层板采用高强度辊压成型的钢质托盘，单托盘额定承载适配常规钣金加工常用的1-6mm冷轧钢板、不锈钢板、铝板等板材，单托承载上限可覆盖整包标准板材的重量，避免散料堆放的整理成本。存取机构采用侧置式伸缩叉结构，配合立柱侧方的垂直提升导轨完成托盘的升降与取放动作，

　　存取工位设置在设备侧方，可直接对接激光切割机、数控冲床等板材下料设备的上料台，无需额外配置中转搬运台车，减少板材周转的中间环节。设计过程中优先考虑了车间安装的边界条件，设备整体占地宽度仅需适配单张标准板材的幅面，纵深方向可根据车间可用空间调整层数，最高可适配12层存储位，同等存储量下相比平面堆放可节省80%以上的地面占用空间；框架底部设置可调式地脚螺栓，可适配车间普通水泥地面的安装需求，无需额外做预埋基础，降低现场安装的施工成本。存取机构的传动部分采用伺服电机配合齿轮齿条的传动方案，垂直升降的定位精度控制在±1mm以内，可保证托盘取放过程无卡滞、无碰撞，伸缩叉的行程设计覆盖托盘全宽，取放托盘时受力均匀，

　　避免长期使用后托盘变形导致的存取故障。设备侧方设置的操作工位可对接车间生产管理系统，实现板材库存的信息化管理，操作人员只需在下料工位调用对应板材的存储位，设备即可自动完成对应托盘的调出，全程无需人工进入仓储区域，既避免了人工搬运大尺寸板材的安全风险，也大幅缩短了下料工序的换料等待时间。层板设计时预留了板材防滑限位结构，托盘边缘设置高出板面5mm的挡边，可避免板材在升降存取过程中出现滑移错位，托盘表面采用喷塑处理，减少与板材表面的硬接触划伤，保证板材表面质量。设备的维护通道设置在框架侧方，所有传动部件的润滑点、电气接线端都布置在维护侧的易操作位置，日常点检无需拆解主体框架，降低后期运维的工作量。针对不同车间的下料设备布局，

　　该存储设备的存取口方向可根据现场需求调整为左侧或右侧出料，也可扩展为双存取口结构，同时对接两台下料设备，适配不同产能规模的钣金加工车间需求。整体结构设计时做了充分的刚度校核，满载状态下框架的最大变形量控制在允许范围内，保证长期满载运行的结构稳定性，电气布线全部采用框架内部的穿线结构，外部无裸露线缆，适配车间多粉尘、多金属切屑的生产环境，减少线缆损坏导致的设备故障。
