长条形折弯导电汇流排结构件

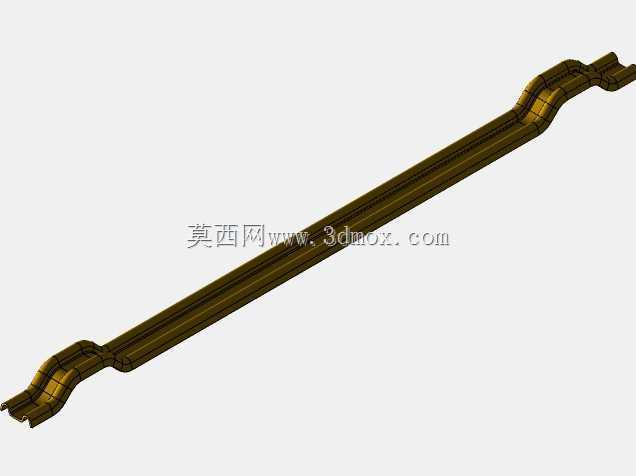

　　该结构件属于电气设备内部使用的长条形导电连接构件，整体呈细长杆状，两端带有折弯成型的搭接端头，中段为连续平直延伸主体。从三维形态看，零件沿长度方向具有明显的折弯路径，端部并非简单平板，而是通过多次弯折形成带台阶、带限位轮廓的安装区域，用于在受限柜体空间内跨越安装距离并完成电流传导。

　　在实际设备中，这类构件常见于变压器、稳压器、配电柜、功率单元或母线连接区域，承担相邻电气节点之间的刚性导电连接任务。与柔性线缆相比，刚性汇流排能够提供更稳定的截面、更低的阻抗和更明确的安装位置，适合大电流、短距离、固定路径的连接场景。两端折弯结构的作用并不仅是改变走向，还用于补偿装配高度差、避让相邻元器件，并使搭接面能够贴合端子座、绝缘子或开关器件的安装面。

　　从结构设计角度看，零件主体采用等宽长条形态，有利于保持导电截面连续，减少局部缩颈造成的发热风险。端部轮廓经过加宽、分叉或开口处理后，可形成螺栓穿过区、定位边和压接接触面，使装配时不需要额外复杂支架即可固定。折弯处的圆角过渡需要兼顾冲压工艺和电气性能：圆角过小会增加板材成形应力，甚至在折弯外侧产生微裂纹；圆角过大则会占用周边空间，并可能影响端部搭接精度。模型中端部起伏形态较明显，说明设计时重点考虑了与端子位置的匹配，而不是单纯按直排下料。

　　外形尺寸方面，该件长度远大于宽度和厚度，属于典型长跨距连接件。布置时需要确认两端安装孔或搭接面的中心距，以及中段在设备内的悬空长度。若跨距较长，应评估短路电动力、振动和热胀冷缩对杆件的影响；必要时在中段增加绝缘支撑或固定夹，避免运行中产生晃动。宽度方向需要与相邻相排保持安全电气间隙，厚度方向则要关注折弯后与柜门、骨架、绝缘板之间的干涉边界。

　　安装边界主要集中在两端搭接区。端头折弯角度决定了装配后导电排的空间姿态，若角度偏差较大，会导致螺栓强行拉接，使接触面贴合不良并增加接触电阻。设计时通常将搭接面保持平整，折弯线段承担高度过渡，避免在电流主要通过区域形成扭曲。对于需要表面处理的导电排，还应在搭接区保证镀层或氧化层处理后的接触可靠性，非搭接区域则可根据绝缘要求增加护套、热缩管或绝缘隔板。

　　建模过程中，这类零件适合先绘制展开轮廓，再依据折弯线逐级成型。平直段应保持截面一致，端部异形区需单独处理轮廓缺口和折弯边。由于零件细长，工程图中除常规长宽厚外，还应重点标注折弯角度、折弯半径、端头孔位、搭接面平面度以及关键段之间的平行度。三维装配检查时，不能只验证单件外形，更要将其放入柜体或功率模块中，检查门体关闭、母排相间距离、紧固件操作空间和维护拆卸路径。

　　该构件的功能核心在于以确定的几何路径完成高可靠电气连接，结构看似简单，但折弯位置、端部搭接形式和安装边界直接影响设备通电后的温升、绝缘距离与抗振动能力。
