农用秸秆粉碎切屑加工设备结构设计

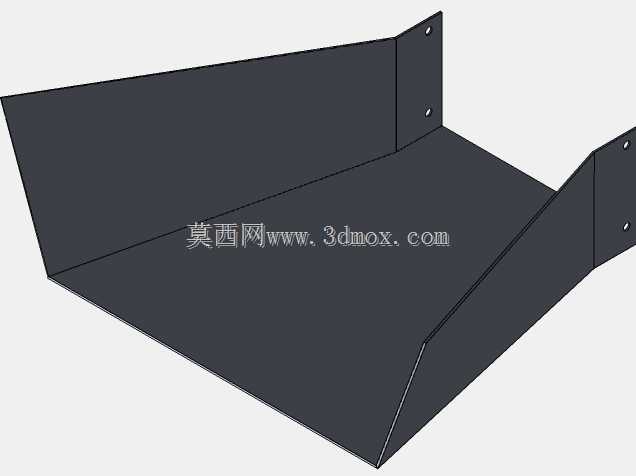

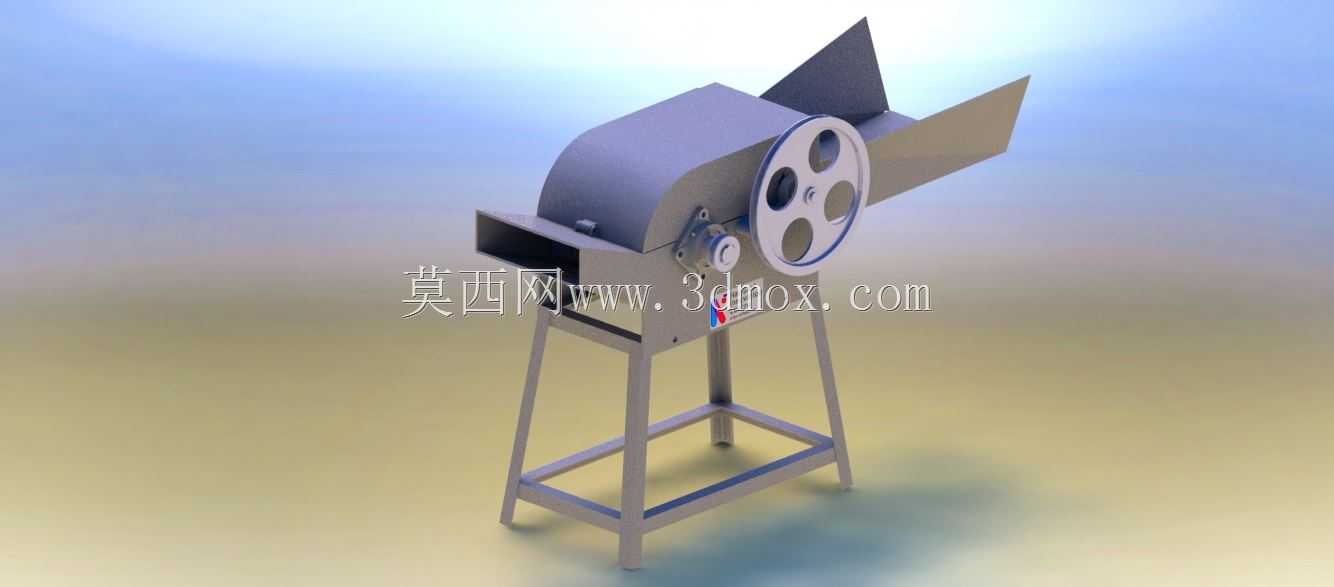

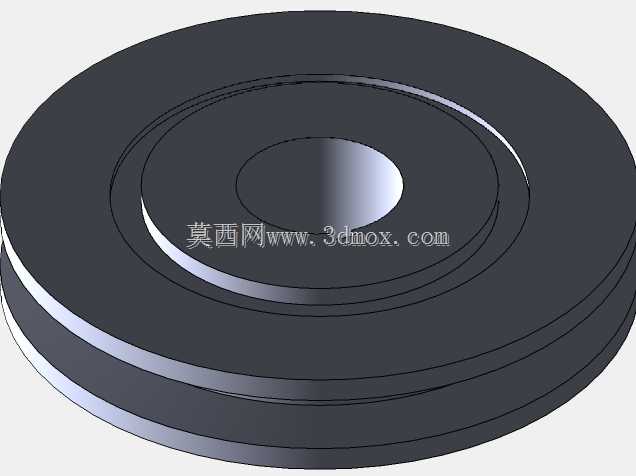

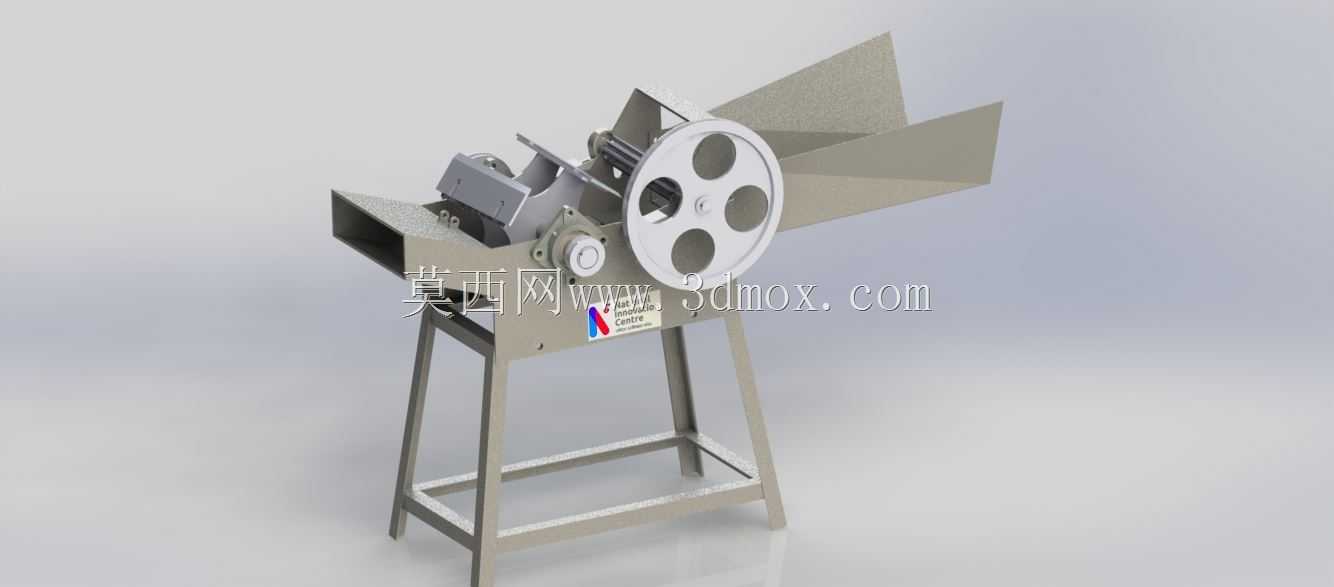

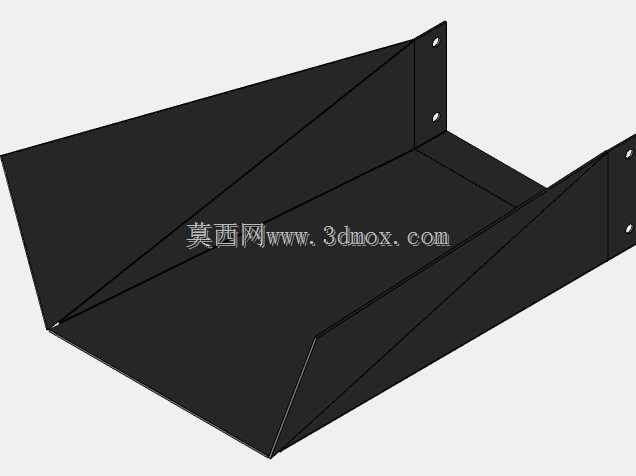

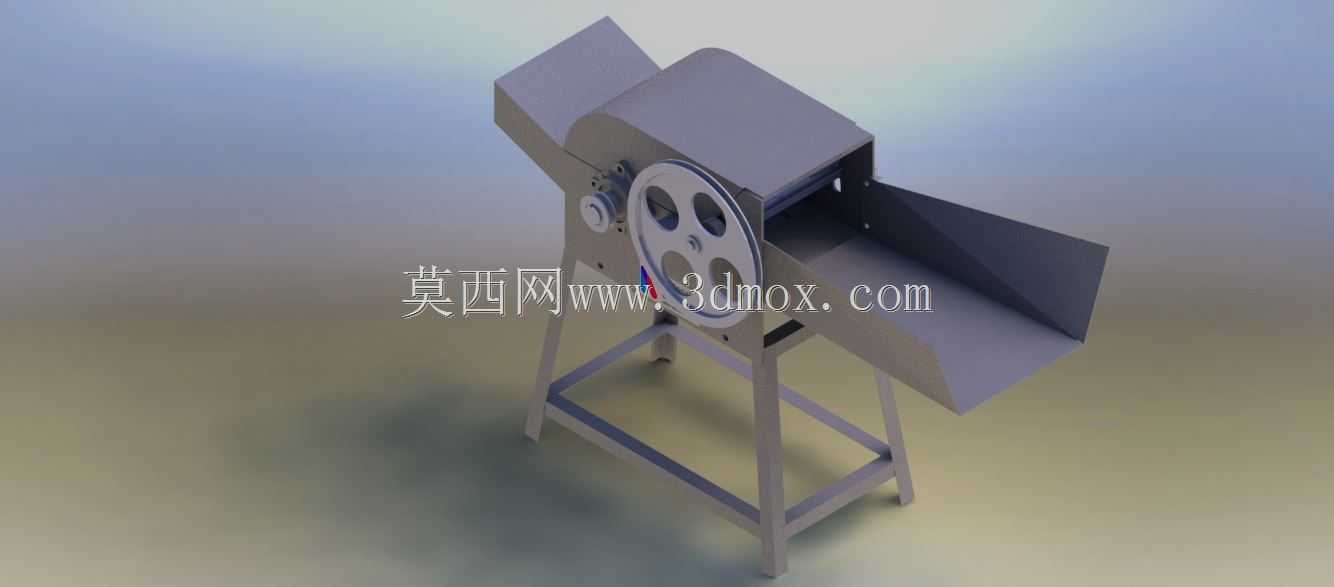

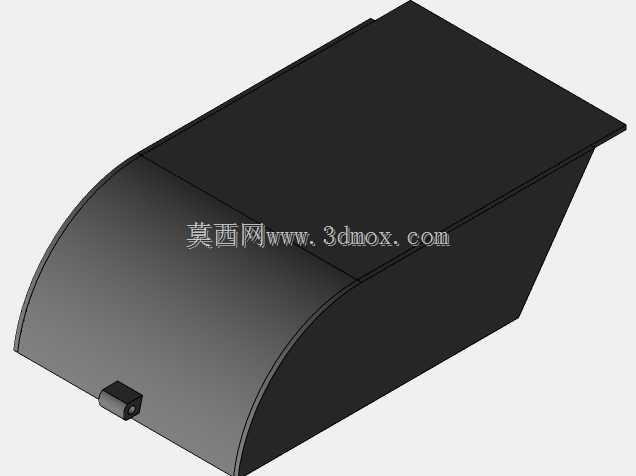

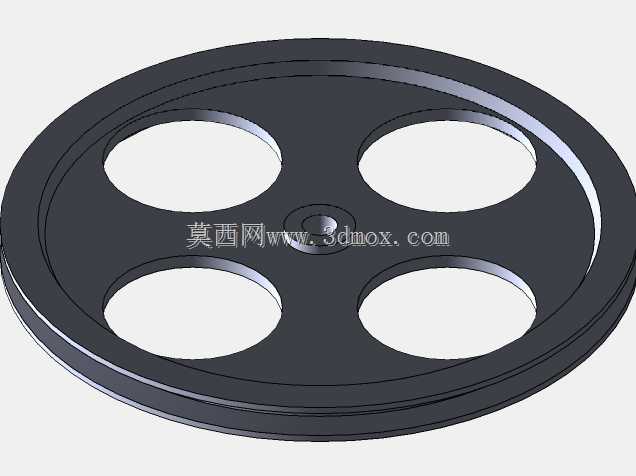

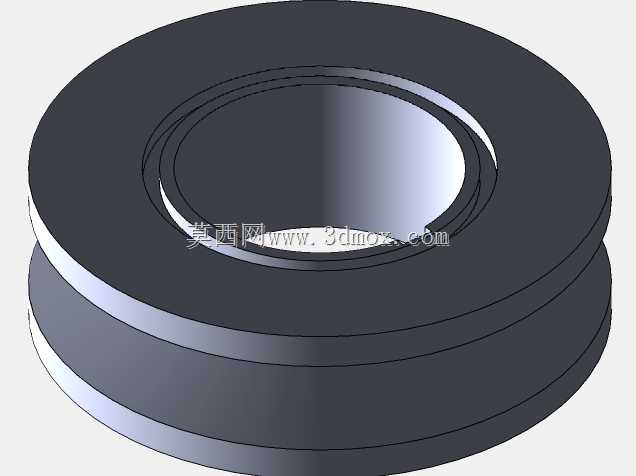

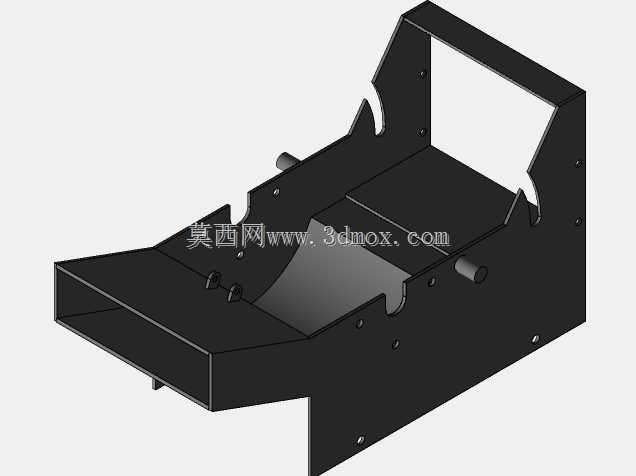

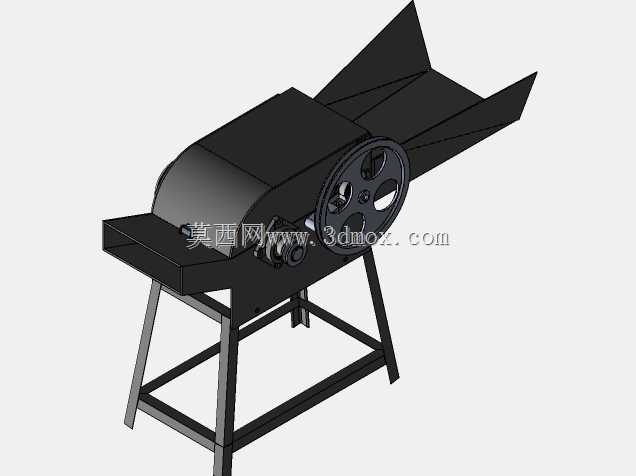

　　这款切屑设备主要面向农牧养殖、秸秆资源化处理场景，核心功能是将干鲜玉米秸秆、稻草、麦秆等纤维质物料切削破碎为符合饲喂要求的草糠段，也可适配小规模生物质原料预处理工序，处理后的物料粒度均匀，能直接用于畜禽饲喂、堆肥发酵或者生物质压块原料制备。从结构设计逻辑来看，整机采用立式悬臂切削腔搭配方管焊接支架的布局，切削腔主体采用圆弧过渡的钣金壳体，既避免物料在腔体内卡滞挂壁，也能降低切削过程中的物料飞溅风险；侧置的带轮传动结构通过皮带减速匹配动力输入转速，带轮上开设的减重孔同时兼顾动平衡校准与散热需求，日常维护时只需拆卸侧端盖板即可完成刀片间隙调整、易损件更换操作。进料口采用斜向上延伸的导料槽结构，角度设置为32度，既方便人工持续喂入物料，

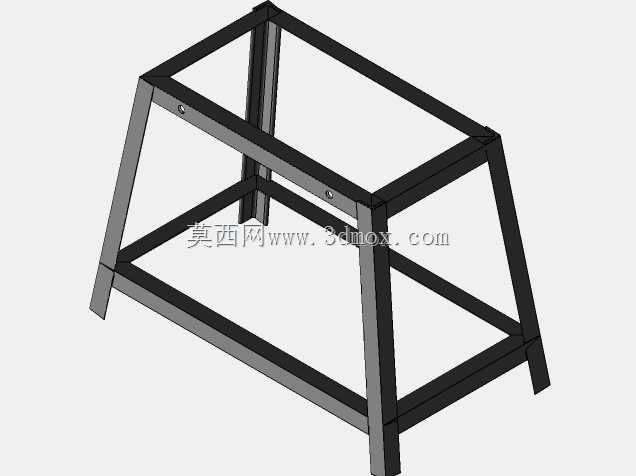

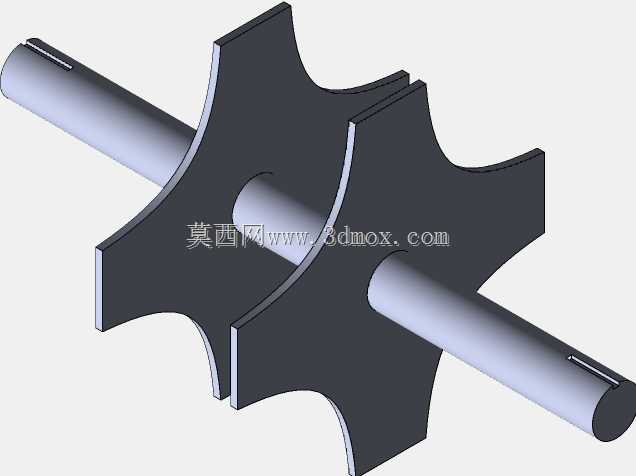

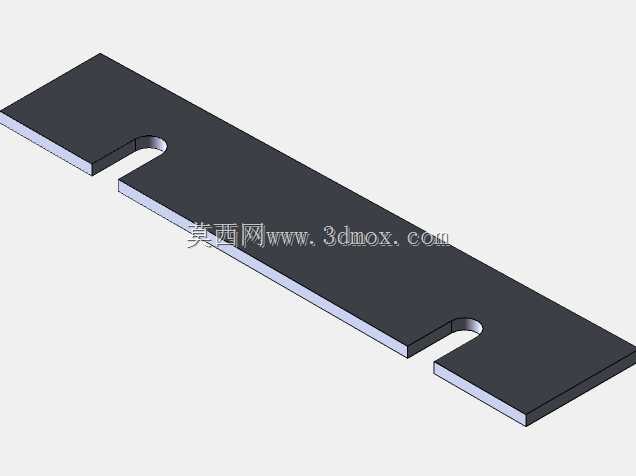

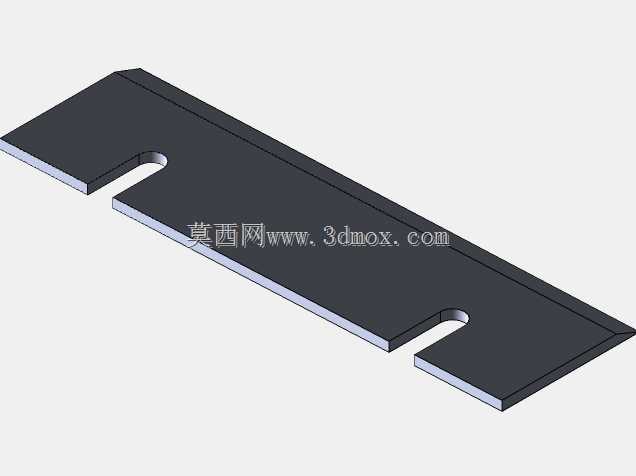

　　也能避免切削过程中碎料从进料口反向溅出，出料口则斜向下布置，可直接对接集料袋或者输送装置，无需额外增设导料结构。支架部分采用4040规格方管焊接成矩形底架，四根支腿做外倾12度的稳定性设计，底架预留四个M12的地脚安装孔，既可以直接放置在平整硬化地面使用，也可通过膨胀螺栓固定在水泥基座上，降低设备高速切削时的振动幅度。切削腔内部的动刀采用3把对称布置的锰钢刀片，刀片刃口做25度淬火处理，定刀固定在进料口内侧，动定刀间隙可通过调节螺栓在0.5-3mm范围内调整，适配不同湿度、不同纤维强度的物料切削需求，当间隙调至1mm左右时可加工出细度较高的草糠，间隙调至3mm时切削效率更高，适合粗饲料制备场景。整机的动力输入适配2.

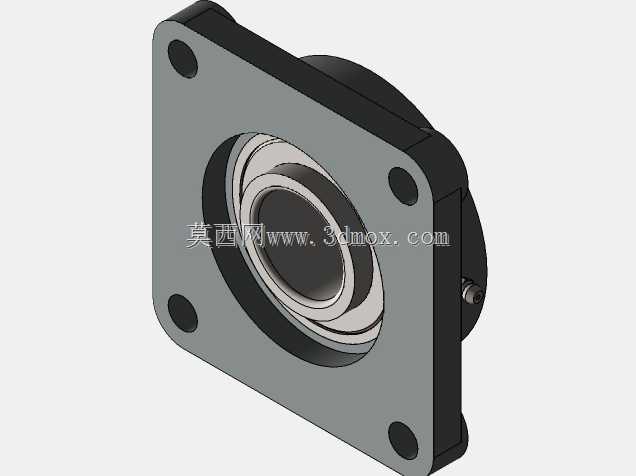

　　2kW单相异步电机或者3kW三相电机，传动比设置为1:2.8，切削刀盘额定工作转速为1400r/min，工作时喂入需保持匀速，单次喂入物料厚度不超过15cm，避免出现卡料闷车情况。从安装边界来看，整机不含动力单元的自重约78kg，整机高度1120mm，切削腔直径380mm，支架底架尺寸为520480mm，进料口伸出长度260mm，出料口伸出长度220mm，安装时需在设备四周预留至少300mm的操作空间，进料侧预留600mm以上的喂料操作空间，出料侧预留400mm以上的集料空间。设备的润滑点集中在主轴两端的轴承座位置，采用钙基润滑脂每工作100小时加注一次，皮带张紧度调整以手指按压皮带下沉10-15mm为宜，

　　长期闲置时需清理腔体内残留物料，在刀片刃口涂抹防锈油，放置在干燥通风的库房内。这类小型切屑设备相比大型秸秆粉碎机，更适合散户养殖、小型农资加工点使用，结构简单易维护，对安装场地要求低，不需要复杂的配套管线，接通动力即可投入使用，切削过程中物料在腔体内经动刀高速切削、撞击后从出料口甩出，无筛网设计避免了湿料堵塞筛孔的问题，对物料湿度的适应性更强，即使是含水率30%左右的鲜秸秆也能顺畅加工，不会出现糊料、堵料情况。设计过程中重点考虑了操作安全性，传动带轮外侧预留了安装防护罩的连接孔位，用户可自行加装金属防护罩，避免传动部件外露带来的安全隐患，进料口的长度设计也保证了操作人员手部无法接触到切削刀盘，符合小型农机的安全设计规范。
