CA6140车床配套底漆杯工具结构

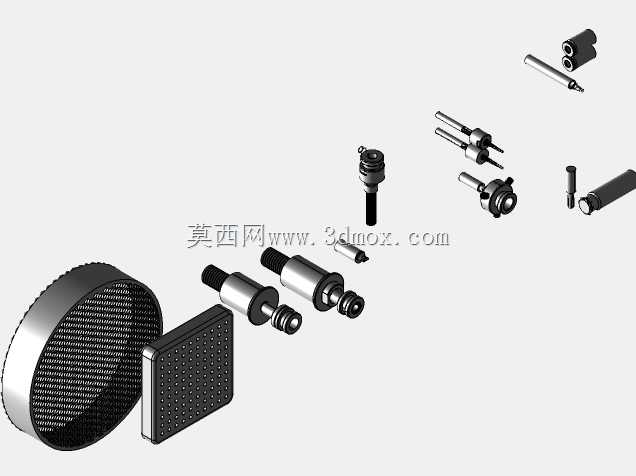

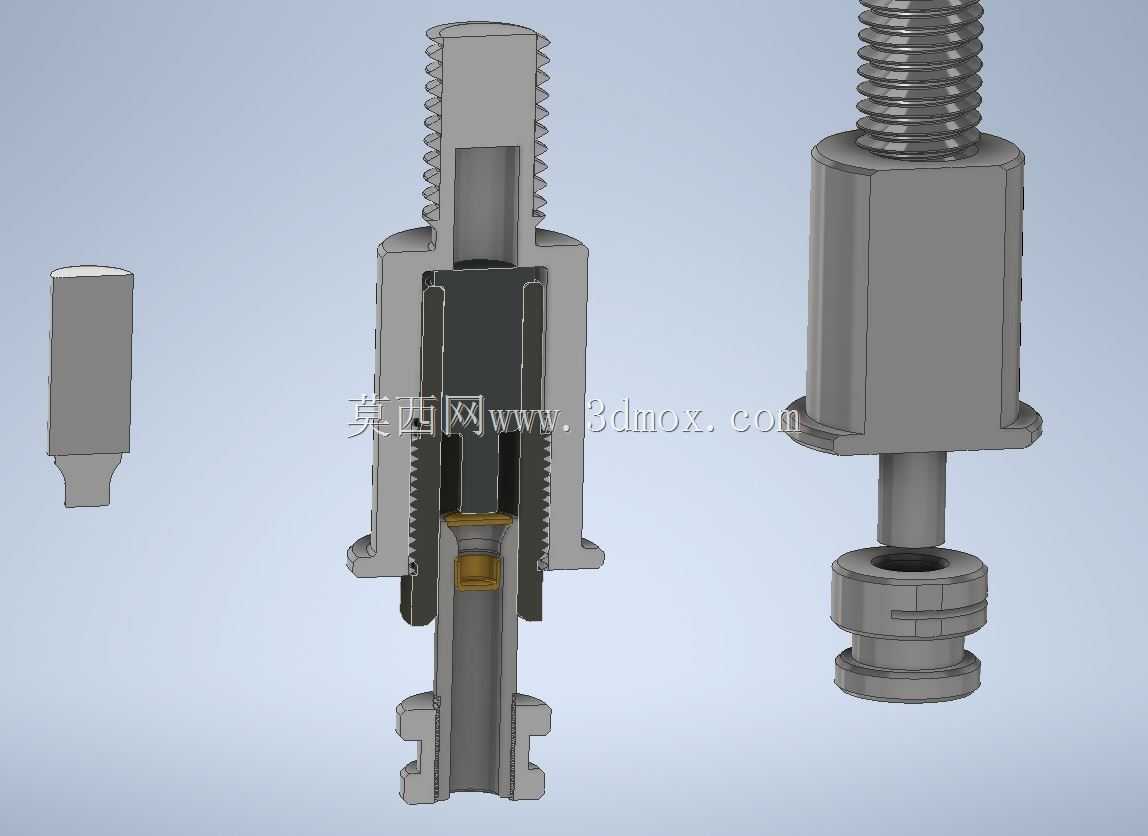

　　这套结构件是CA6140普通车床日常维保、漆面修复工序里配套的手动涂覆工具核心组件，拆解状态下能清晰看到各零件的配合关系，完全适配车床维保作业里小范围底漆补涂、边角位置漆面修整的实际工况，不会出现普通民用涂覆工具在机床金属基面作业时漏涂、积漆、出漆量不稳的问题。从结构设计逻辑来看，整个组件采用同轴式阶梯轴布局，外筒上下两端分别加工外螺纹段，上端螺纹用于对接储漆杯体，下端螺纹用于锁紧出漆导向套，中间的六方定位段刚好适配普通14号开口扳手的夹持尺寸，拆装维护时不需要定制专用工装，车间常规工具就能完成全部分解操作。内部的阀芯组件采用锥面密封结构，弹簧预紧力经过匹配计算，常态下阀芯在弹簧作用下顶住下端出漆口，完全阻断漆液通路，

　　按压上端推杆时阀芯下行，出漆口打开，漆液顺着阀芯与导流套的间隙均匀流出，松开后自动复位断流，操作时不需要额外控制阀门，单手握持就能完成出漆、断流的全部动作，在车床床身导轨边角、主轴箱安装面、进给手轮连接位这类狭窄位置作业时，不会因为操作空间受限出现漆液滴漏污染机床加工面的问题。从安装边界尺寸来看，整个组件装配完成后总长度控制在120mm以内，最大外径不超过22mm，储漆腔的有效容积为15ml，单次加注底漆可以完成3-5个车床边角锈蚀位置的补涂作业，不需要频繁加注漆液，适配车间维保作业里小范围、多点位的补漆需求。内部的导流套设计了4条均匀分布的轴向导流槽，漆液流出时会顺着导流槽均匀分布到端部的涂覆头，

　　不会出现单侧出漆过多导致的流挂问题，涂覆头采用可拆卸式结构，磨损后可以单独更换，不需要更换整个工具主体，降低长期使用的耗材成本。外筒的内壁粗糙度控制在Ra1.6以内，减少漆液残留，作业完成后只需要注入对应稀释剂按压推杆冲洗2-3次就能完成清洁，不会出现漆液干结堵塞流道的问题。下端的出漆口设计了0.8mm的节流口，能够精准控制出漆流量，即使是粘度较高的金属防锈底漆，也能保持稳定的出漆速率，不会因为按压力度变化出现出漆量突增的情况。在实际机床维保场景中，这类工具主要用于车床加工过程中磕碰掉漆位置的即时补涂，避免金属基面裸露产生锈蚀，影响机床的加工精度和外观状态，相比普通的毛刷涂覆，这种结构的涂覆工具出漆量可控，涂覆层厚度均匀，

　　不会在机床表面留下明显的刷痕，补涂后的漆面平整度和原厂漆面的一致性更好。设计过程中充分考虑了车间作业的粗暴使用场景，所有受力零件都采用45号钢调质处理，表面做发黑防锈处理，即使偶尔掉落在车间地面也不会出现外壳变形、阀芯卡滞的问题，弹簧采用65Mn弹簧钢制作，长期反复按压也不会出现弹力衰减导致的密封失效问题。各配合面的公差采用基孔制间隙配合，配合间隙控制在0.02-0.04mm之间，既保证阀芯动作顺畅，又不会出现漆液从配合间隙渗漏的问题，上端的推杆位置设计了橡胶防尘圈，能够阻挡车间内的金属切屑、灰尘进入工具内部，避免阀芯磨损导致的密封失效，延长工具的整体使用寿命。
