世伟洛克不锈钢内螺纹三通球阀结构

　　在化工流体输送、实验室气路搭建、半导体高纯介质输送这类对管路密封可靠性要求严苛的场景里，三通切换球阀的选型直接决定整套管路系统的运维稳定性，这款三片式结构的不锈钢球阀，正是针对中小口径管路的介质切换、流向分配需求开发的元件。从实际安装场景来看，1/2英寸FNPT内螺纹的接口形式，适配常规英制管螺纹的管路连接，不需要额外搭配焊接接头，在现场改造、实验室快速搭建管路的场景里，能大幅缩短安装周期，内螺纹的密封配合面在缠绕合适生料带或者搭配螺纹密封胶后，可以承受中低压工况下的静压载荷，不会出现接口渗漏的问题。

　　从结构设计逻辑来看，这款球阀采用三片式阀体组合结构，区别于两片式球阀的阀体拆分方式，三片式的阀体可以在不把阀体从管路上完全拆卸下来的情况下，完成阀座更换、阀芯清洁的维护操作，对于走洁净介质、或者有少量颗粒杂质容易刮伤阀座的工况，这种结构的维护成本远低于一体式焊接球阀。阀芯采用的是三通流道结构，能够实现L型或者T型的流向切换，具体流道形式根据实际工况选型匹配，在需要把单路介质切换到两个不同支路、或者把两路介质汇合到单路输出的场景里，不需要额外搭配两个两通球阀加三通接头，减少了管路的连接节点，也就降低了潜在的泄漏点。

　　阀座选用增强PTFE材质，这种改性后的聚四氟乙烯相比纯PTFE材质，抗蠕变性能更好，在长期受压的工况下不会出现阀座冷流变形导致的内漏问题，同时保留了PTFE材质耐化学腐蚀、摩擦系数低的特性，手柄操作的扭矩不会因为长期静置出现卡滞，哪怕是在走弱酸碱、有机溶剂的管路里，阀座也不会出现溶胀失效的问题。操作手柄采用扁方与阀杆配合，手柄上的流向标识和阀芯流道方向对应，现场操作的时候可以直观判断当前的通路状态，避免误操作导致的介质流向错误，手柄的限位结构在阀体上直接铸出，开关到位后有明确的位置反馈，不会出现开关过位导致的阀杆密封损伤。

　　从安装边界尺寸来看，这款球阀的结构长度、端面到中心的尺寸符合世伟洛克60系列球阀的通用安装尺寸，在替换同系列旧阀的时候不需要调整管路的安装间距，直接对接即可。阀体采用不锈钢锻造成型，相比铸造阀体，锻件的材质致密度更高，没有铸造气孔、砂眼的缺陷，在高压工况、或者输送易燃易爆介质的场景里，阀体本身的结构强度冗余更充足，不会出现阀体开裂的风险。阀杆部位采用防吹出结构设计，哪怕在阀杆填料压盖出现松动的情况下，阀杆也不会被管路内的压力顶出造成介质外泄，这一点在压力管路的安全设计里是非常关键的结构细节。

　　在实际选型应用的时候，需要注意这款球阀的操作温度范围受限于PTFE阀座的耐温上限，不能用在超过200摄氏度的高温管路上，同时如果是输送含硬质固体颗粒的介质，需要在球阀上游加装过滤器，避免颗粒夹在阀芯和阀座之间造成密封面划伤，出现内漏问题。手柄的安装方向可以在装配的时候调整，根据现场管路的操作空间，把手柄调整到最方便操作的角度，不需要额外加装加长杆。三片式阀体的连接螺栓采用对称布置，在拆装维护的时候，需要按照对角线顺序拧紧螺栓，避免阀体受力不均导致的法兰面渗漏，螺栓的拧紧力矩要控制在合理范围，不能过度拧紧导致阀座被压变形，增大操作扭矩。

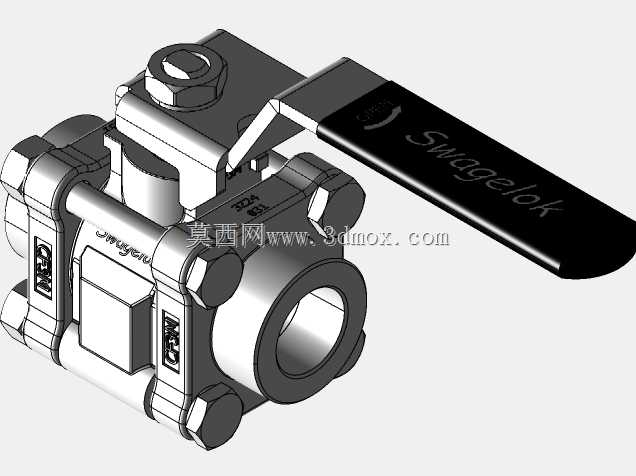

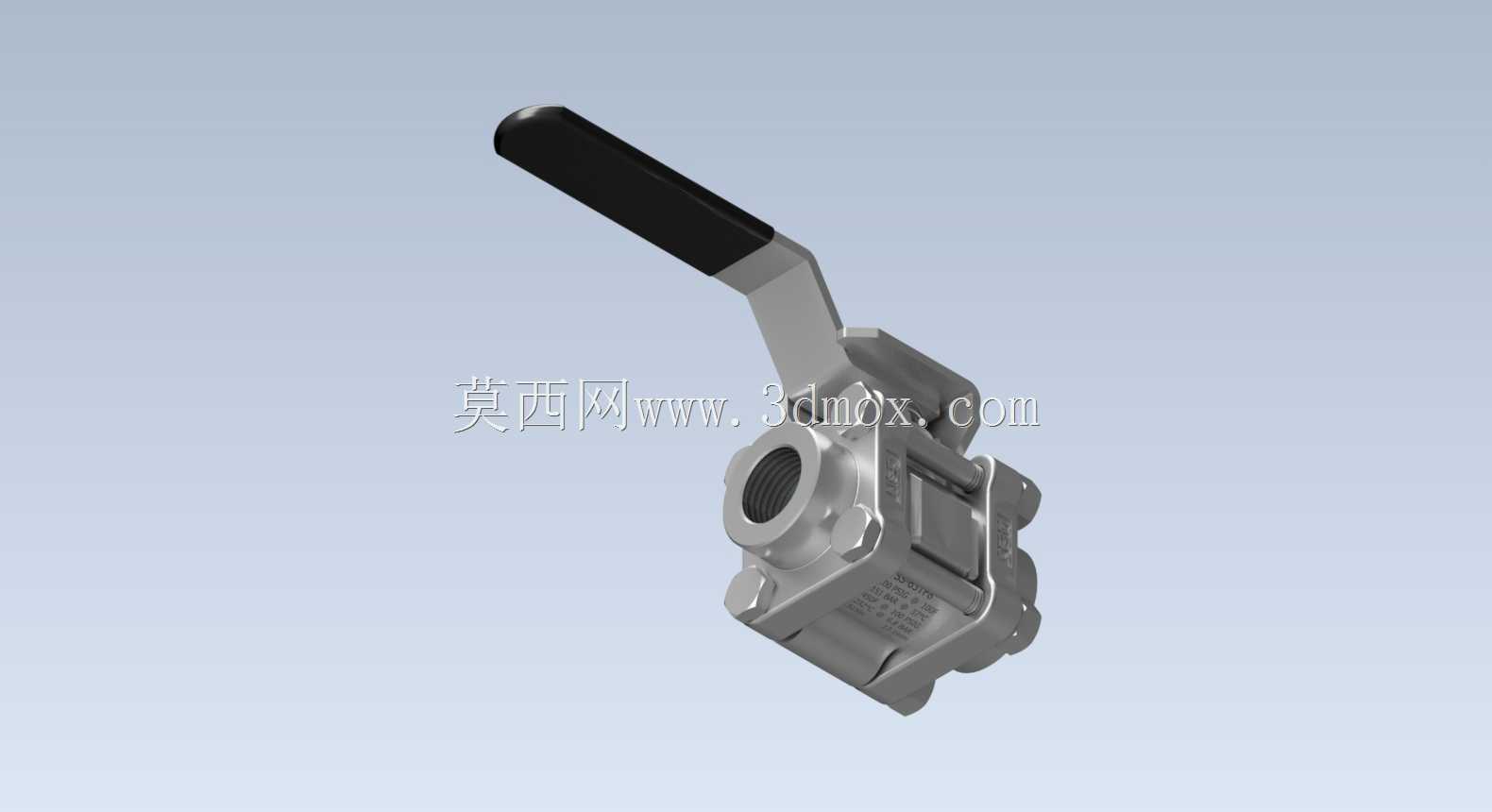

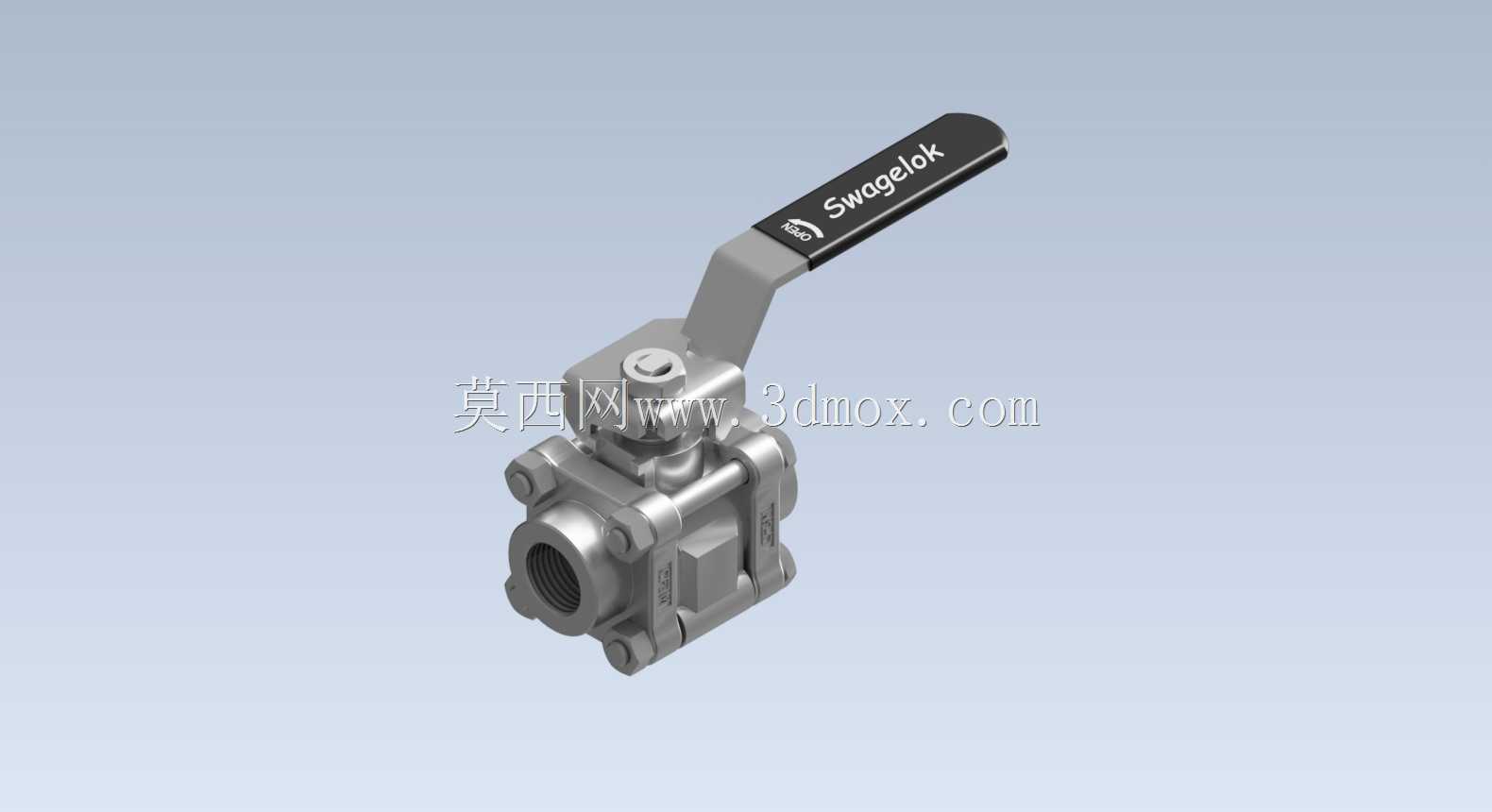

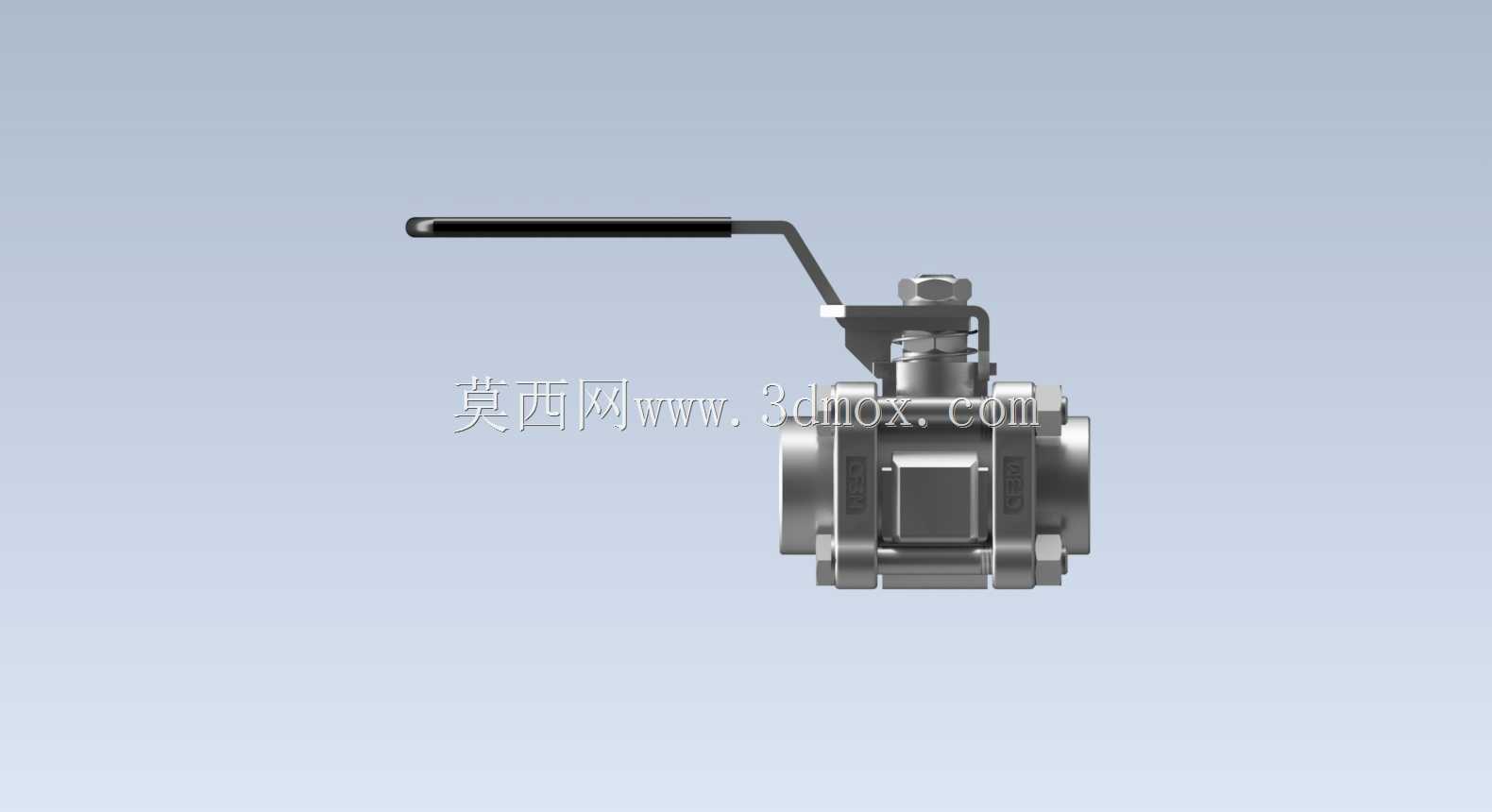

　　从三维建模的角度来看，这款球阀的模型还原了锻件阀体的外形轮廓、手柄的防滑纹理、螺纹接口的牙型细节，在做管路系统装配仿真的时候，可以直接导入模型做干涉检查，确认安装空间是否足够，操作手柄的时候会不会和周边的管路、支架出现碰撞，提前在设计阶段规避现场安装的干涉问题。模型的装配约束关系完全按照实际产品的装配逻辑搭建，活动部件的运动范围和实际产品一致，可以用来做操作过程的运动仿真，验证不同安装姿态下的操作便利性。
