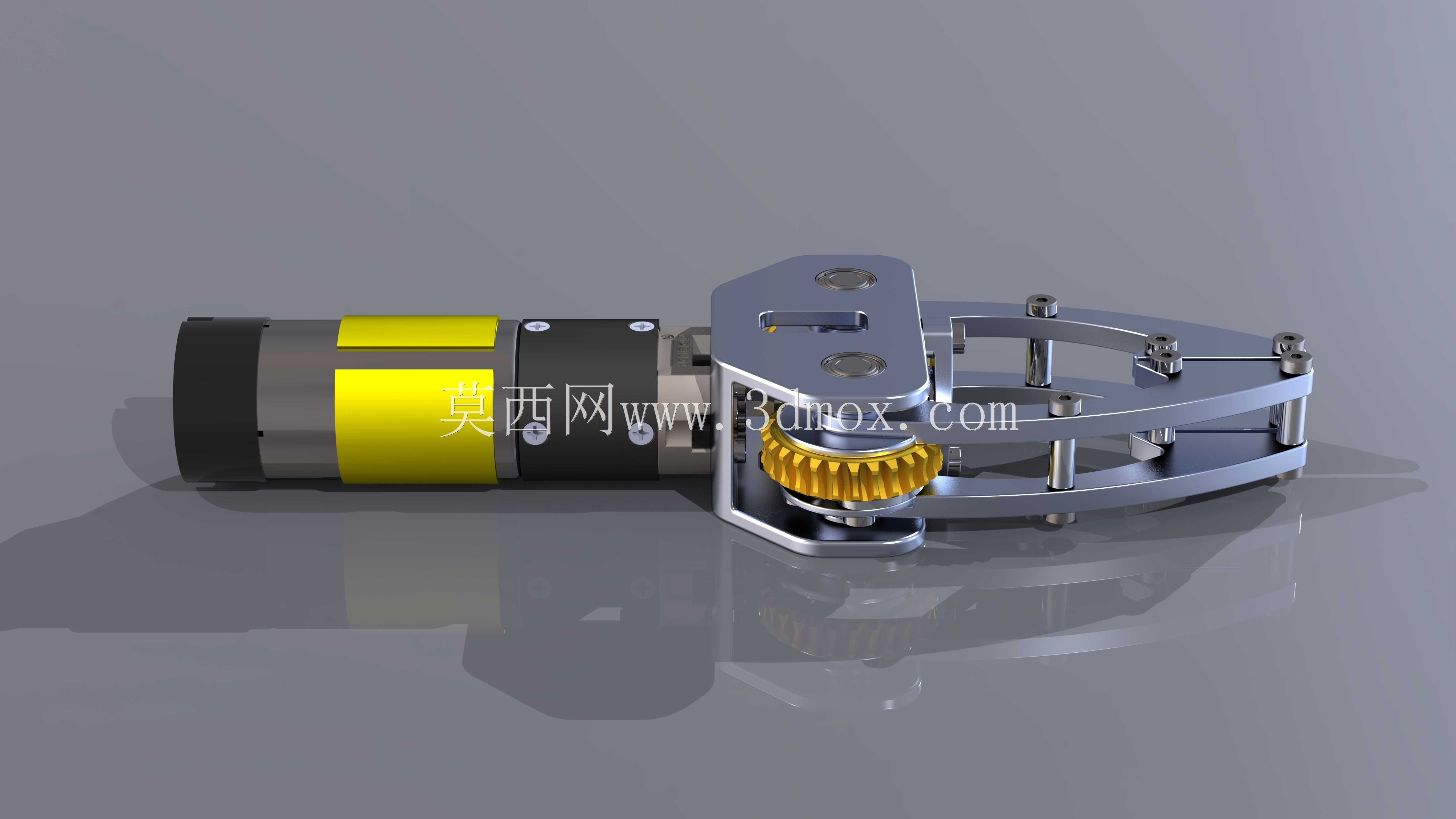

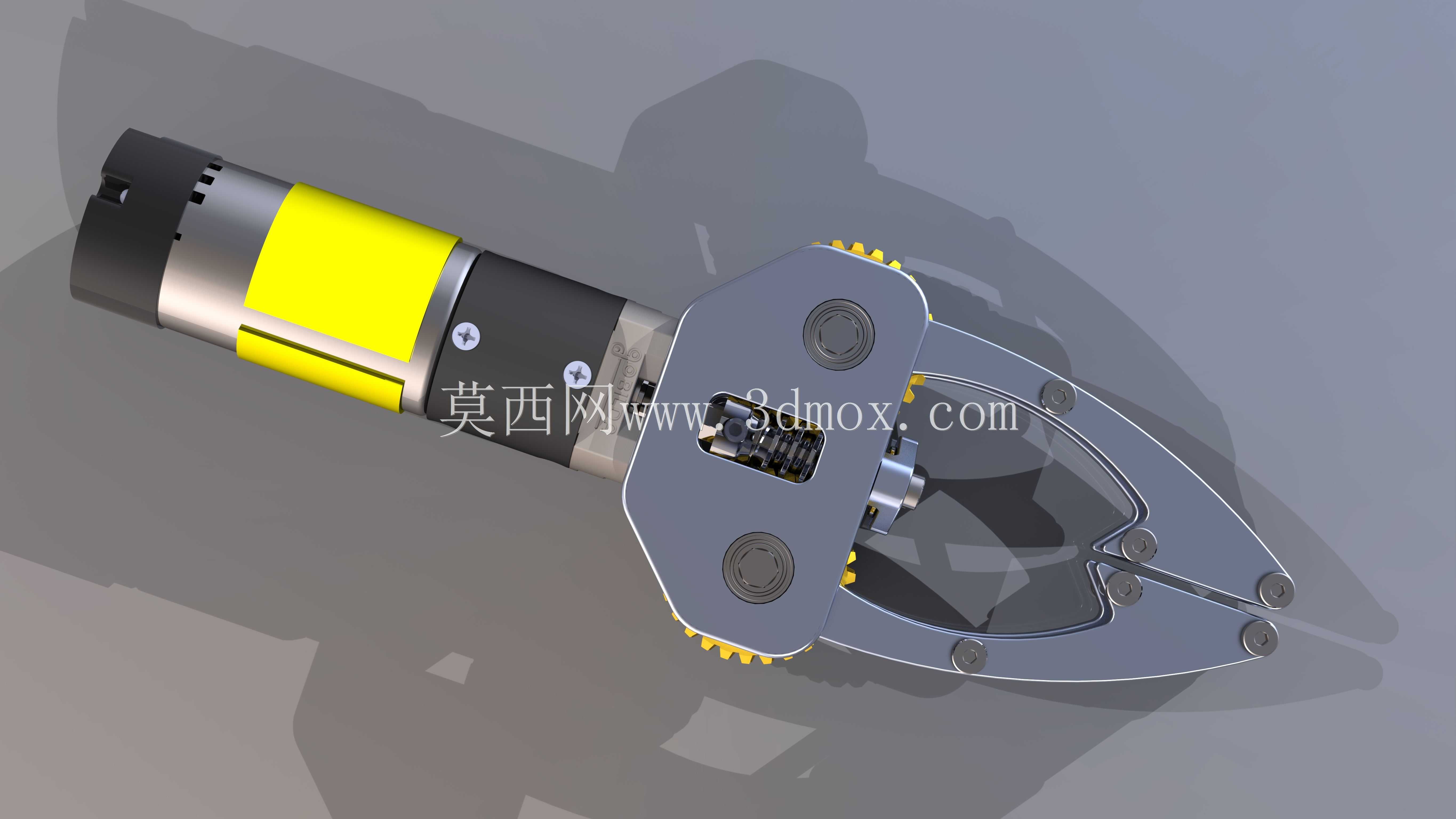

CA6140车床配套蜗杆传动爪结构设计

　　在普通卧式车床的进给传动系统改造、卡盘配套自动化升级场景中，这类蜗杆驱动的传动爪是替代传统手动拨爪、实现卡爪自动开合动作的核心执行部件，尤其适配CA6140这类通用卧式车床的床头箱输出端安装空间，不需要对原有床身结构做大规模切削改造，就能完成手动卡盘向半自动夹紧功能的迭代。从实际使用场景来看，这类传动爪主要承担车床装夹环节的扭矩传递与动作执行，当床头箱的蜗杆轴输出回转动力时，通过蜗轮副的减速增扭作用，将动力传递到末端的爪体模块，驱动多个爪件同步做径向开合动作，完成对棒料、盘类零件的夹紧与松脱，相比传统的手动三爪卡盘，能大幅降低装夹环节的人工操作强度，尤其适配中小批量零件的连续加工场景，减少装夹辅助时间占比。

　　设计阶段首先要匹配CA6140车床床头箱前端的安装边界，底盘的安装孔位完全对应原有卡盘的连接法兰尺寸，不需要额外制作过渡连接盘，安装时直接替换原有手动卡盘的拨盘组件即可，底盘的轴向厚度控制在原有拨盘的厚度公差范围内，不会超出车床主轴端的安全回转半径，避免加工时与刀架、尾座产生运动干涉。考虑到车床加工场景中经常需要根据零件类型更换不同夹持形式的爪件，设计时采用了模块化的爪体快换结构，每个爪件与传动滑块的连接位置设置了标准化的定位销孔与锁紧槽，不需要拆解整个传动箱体，就能完成平爪、尖爪、异形软爪的快速互换，适配圆棒、六角棒、不规则异形件的不同装夹需求。

　　传动副的选型上采用蜗杆蜗轮搭配的结构，本身具备反向自锁特性，当夹紧动作完成后，即便动力输入端停止动力输出，爪体也不会因为切削过程中的振动、工件的反向作用力出现松脱问题，夹紧可靠性远高于直齿轮传动的同类结构。针对传动过程中的磨损问题，每个旋转铰接点都没有采用直接的孔轴配合结构，而是嵌入了标准的滚针轴承作为插入件，将铰接位置的滑动摩擦转化为滚动摩擦，一方面大幅降低了传动过程中的摩擦阻力，让蜗杆输入端的驱动扭矩损耗降低30%以上，另一方面也减少了铰接位置的磨损量，避免长期使用后出现铰接间隙过大、爪体同步性下降的问题，整体结构的坚固性完全能满足车床连续三班倒的加工使用强度。

　　从结构细节来看，蜗杆轴的输入端设置了标准的键槽连接位，既可以连接手动操作手柄实现手动夹紧，也可以连接伺服电机、气动马达实现自动化夹紧控制，适配不同改造需求的用户。蜗轮与传动盘的连接采用周向均匀分布的内六角螺钉锁紧，螺钉全部做沉头处理，不会突出传动盘的端面，避免回转过程中出现安全隐患。爪体的滑动导轨面做了淬火处理，表面硬度达到HRC45-50，能承受夹紧过程中的大载荷挤压，长期使用不会出现导轨面压痕、爪体爬行的问题。底盘的外圆与主轴法兰的配合面采用H7/h6的间隙配合，安装时能保证整体的同轴度误差控制在0.02mm以内，不会因为安装偏心导致装夹后的工件出现圆度超差问题。

　　实际装配过程中，需要注意蜗杆轴的轴向间隙调整，通过端盖处的调整垫片将轴向窜动量控制在0.01-0.03mm之间，既保证蜗杆转动灵活，又不会因为间隙过大导致蜗轮副啮合冲击、磨损加快。蜗轮副的润滑采用脂润滑方式，在箱体的注油孔处加注锂基润滑脂即可，日常维护只需要每半年补充一次润滑脂，不需要频繁拆解维护，降低了设备的运维成本。爪体的行程范围根据CA6140车床常用的加工零件直径范围设计，最大夹持直径能覆盖200mm以内的盘类零件，最小夹持直径能适配10mm以上的棒料，完全满足普通卧式车床的常规加工需求。在切削测试中，当主轴转速达到1600r/min时，整个传动爪结构没有出现明显的振动与异响，夹紧力稳定在15kN以上，能承受粗加工过程中的大切削力冲击，不会出现工件移位、飞料的安全问题。
