双稳态触发器电路PCB板三维渲染作品

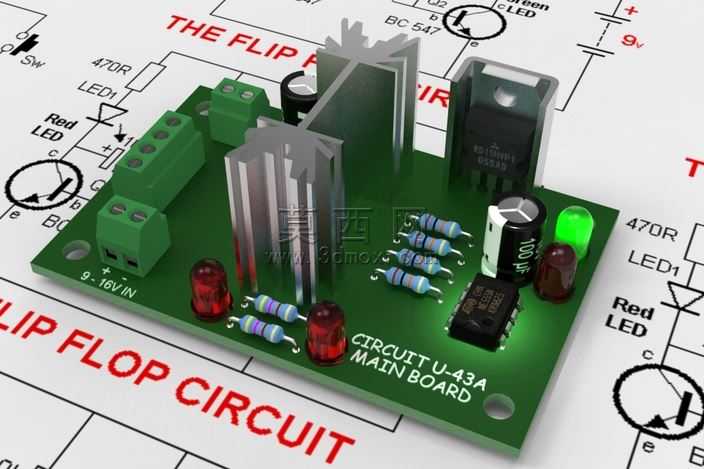

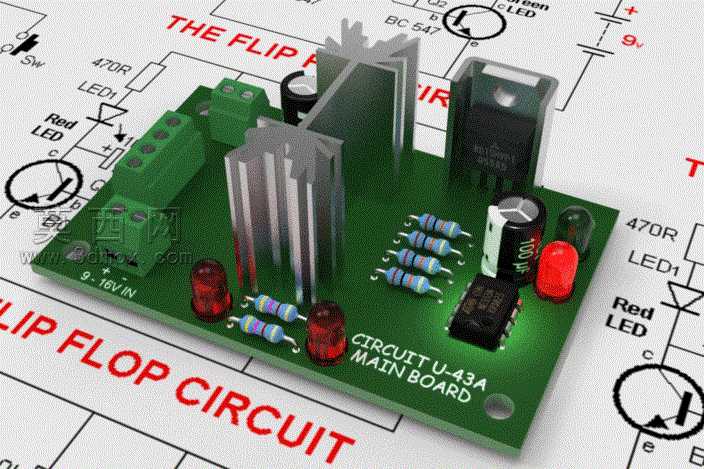

本作品为双稳态触发器电路PCB板的三维建模与渲染成果，创作过程中以真实触发器电路的功能逻辑为核心设计依据，首先在三维建模环境中完成PCB基板的基础形态构建，严格遵循常规低压电路板的尺寸比例，基板边缘做圆角过渡处理，表面还原真实PCB的哑光绿油质感，同时在基板表面精准蚀刻出对应电路的丝印标识，包括元件位号、电路名称、输入输出极性标注、电压参数标识等内容，丝印采用白色哑光油墨质感，与绿油基底形成清晰的视觉区分，还原真实工业PCB的丝印工艺特征。元件建模阶段，逐一还原板载的各类电子元器件：功率元件部分的散热片采用铝合金挤压成型的结构特征，还原散热鳍片的等距排列结构与金属切削后的哑光金属质感，配套的塑封功率管还原黑色环氧塑封外壳的磨砂质感与金属引脚的镀锡亮面质感；被动元件部分的碳膜电阻还原蓝紫色环氧漆层与彩色色环标识，引脚做镀锡金属的光泽处理，电解电容还原黑色铝壳外壳、白色参数印刷标识与顶部的防爆压痕结构，发光二极管分别还原红、绿两种灯珠的半透明塑封外壳与内部发光芯片结构，接线端子还原绿色PA66塑壳的哑光质感与金属接线孔的内螺纹结构，直插式芯片还原黑色塑封本体与两侧等距排列的金属引脚结构。材质与渲染阶段，针对不同元件的物理特性匹配对应的材质参数：金属类元件根据表面处理工艺分别调整粗糙度与反射率，还原镀锡引脚的亮面金属、散热片的拉丝铝、电容铝壳的哑光金属等不同质感；塑封类元件根据材质差异调整漫反射与粗糙度参数，还原环氧塑封的微磨砂质感、接线端子塑壳的哑光工程塑料质感；灯珠部分添加半透明次表面散射参数，还原LED灯珠的半通透光学特性。场景搭建上，将完成建模的PCB板放置于印有对应电路原理图的背景之上，原理图采用工程图纸的哑光纸张质感，与前景的实体PCB形成虚实呼应的视觉效果，布光采用柔和的多光源布光方案，主光源从斜上方投射，打出元件的自然阴影，辅助光源补全暗部细节，避免元件暗部死黑，同时添加微弱的环境反射，让金属元件呈现自然的环境反光，最终呈现出兼具工业真实感与视觉表现力的电路板三维效果，清晰展现双稳态触发器电路的硬件布局与元件特征。
