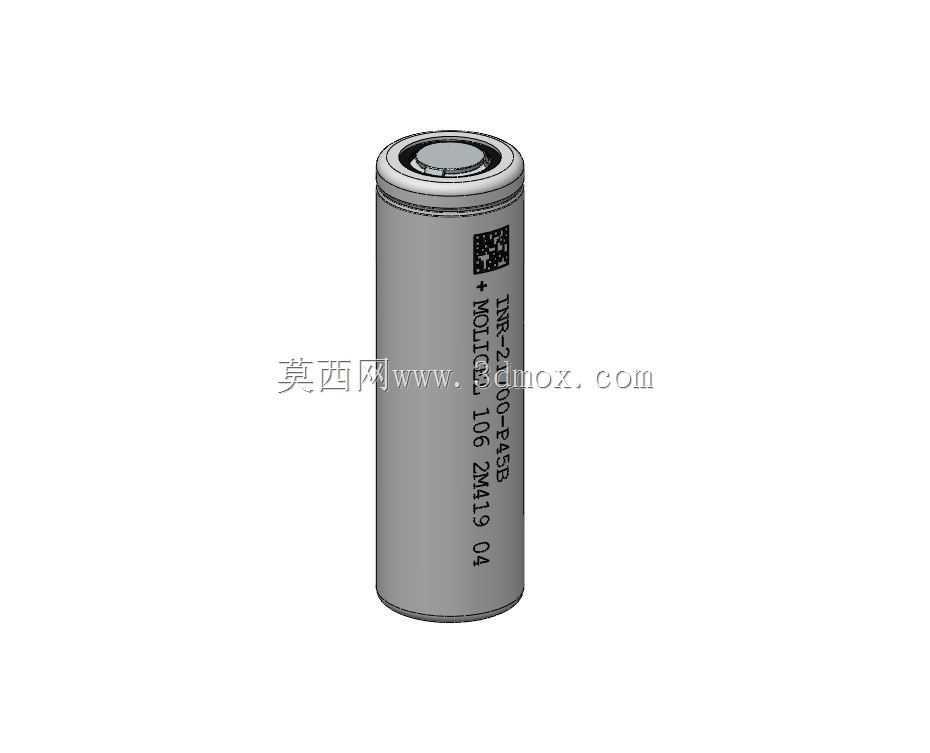

高倍率低温21700圆柱锂电池三维结构

　　在户外便携储能、低温环境作业电动工具、航模动力系统、高负载应急供电设备的结构设计环节，动力电芯的选型与装配适配是决定整套设备续航能力、放电稳定性、环境耐受度的核心环节，这款21700规格圆柱电芯的三维模型，完全还原量产电芯的真实外形与接口特征，可直接嵌入各类电池包、供电模组的装配设计流程，省去逆向测绘电芯尺寸的重复工作。

　　从实际工程应用场景来看，这类高倍率低温电芯的适配范围覆盖极广：在零下四十摄氏度的高海拔野外作业场景中，常规锂电芯会因电解液黏度上升出现放电倍率骤降、容量跳水的问题，无法支撑电动扳手、应急照明、便携探测设备的瞬时大电流启动需求，而这款电芯的低阻抗结构设计，能在极端低温环境下维持稳定的放电平台，不会因低温导致供电中断；在航模、竞速类电动设备的使用场景中，设备瞬时放电电流会达到额定容量的数倍，普通电芯无法承受持续大电流放电带来的内部发热，容易出现鼓包、电压骤降甚至安全隐患，这款电芯的高放电电流设计，可支撑持续大电流输出，同时循环寿命表现优于常规消费级圆柱电芯，适合长期高负载使用的动力场景。

　　从结构设计的细节来看，模型完整还原了电芯的平顶正极结构，没有额外的凸起保护极耳，这一设计是为了适配多串并电池组的焊接装配需求——在电池包组装过程中，平顶极柱可以更方便地贴合镍带、铜排进行电阻焊或激光焊接，减少焊接虚接的概率，同时降低电池组整体的装配高度，提升电池包内部的空间利用率。电芯外壳采用标准圆柱钢壳结构，表面印刷的标识区域也做了等比例还原，在做产品外观渲染、装配爆炸图制作时，可以直接呈现真实的产品外观效果，不需要额外做贴图处理。

　　尺寸与安装边界是结构设计中最需要关注的部分，这款电芯的径向尺寸为21.55毫米，轴向总长度为70.15毫米，在做电池仓设计时，径向预留间隙不能小于0.2毫米，避免电芯因生产公差出现装配卡滞，同时要考虑电芯在充放电过程中的轻微膨胀量，轴向需要预留0.3毫米左右的缓冲空间，不能将电芯两端完全硬顶固定，防止长期使用过程中因膨胀导致极柱受力变形。电芯的重量约为70克，在做手持类设备的配重设计时，可以直接调用这个重量参数进行整机重心仿真，不需要额外估算电芯重量带来的重心偏移。

　　在电气参数匹配层面，这款电芯的标称电压为3.6V，充电截止电压为4.2V，放电截止电压为2.5V，在做配套BMS保护板的选型与结构设计时，可以直接匹配对应参数的保护板安装位，模型的正负极位置完全符合量产电芯的实际极柱分布，不会出现正负极反向的设计错误。需要注意的是，这类高倍率锂电芯的装配结构需要做绝缘隔离设计，电芯钢壳与相邻电芯、电池仓金属结构之间需要预留绝缘层的安装空间，避免出现外壳短路的风险，模型的外轮廓尺寸已经包含了钢壳的壁厚，在设计绝缘套、青稞纸绝缘垫片时，可以直接基于模型外表面进行偏移设计，保证绝缘部件的贴合度。

　　从建模思路来看，这款模型采用参数化建模方式构建，所有外形尺寸均来自量产电芯的实际测绘数据，没有做理想化的简化处理：正极位置的绝缘密封圈、负极的凹陷结构、外壳的卷边接缝都做了细节还原，在做产品展示动画、装配工艺演示时，可以清晰呈现电芯的装配顺序与配合关系，不会因为模型过度简化导致演示效果失真。对于需要做电池包热仿真的工程师来说，模型的外表面轮廓精度足够支撑热流仿真的网格划分，可以直接导入仿真软件设置电芯的发热参数，模拟大电流放电过程中的电池组温度分布，优化散热结构的设计。

　　在日常结构设计工作中，很多工程师会因为找不到准确的电芯模型，自行估算尺寸绘制简化模型，往往会出现电池仓尺寸过小、极柱位置偏移、焊接空间不足等问题，等到开模或者打样阶段才发现装配干涉，需要反复修改设计，拖慢项目进度。这款精准还原的电芯三维模型，可以直接导入各类三维设计软件进行装配设计，从源头避免尺寸不匹配带来的设计返工，不管是做单电芯的设备供电结构，还是做多串并的大容量电池包，都能提供准确的尺寸参考。
