农用牵引式栏板货运拖车结构设计

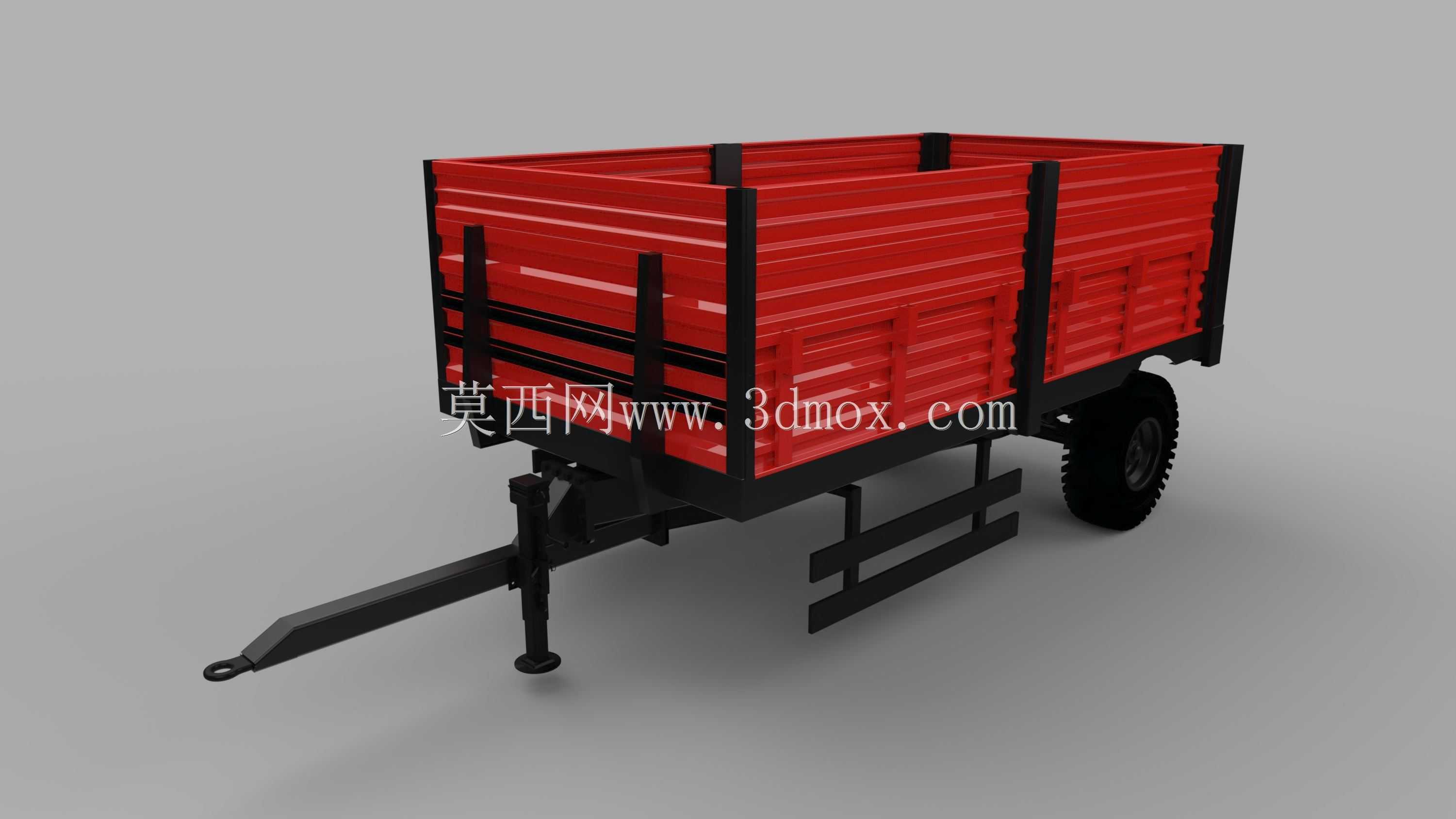

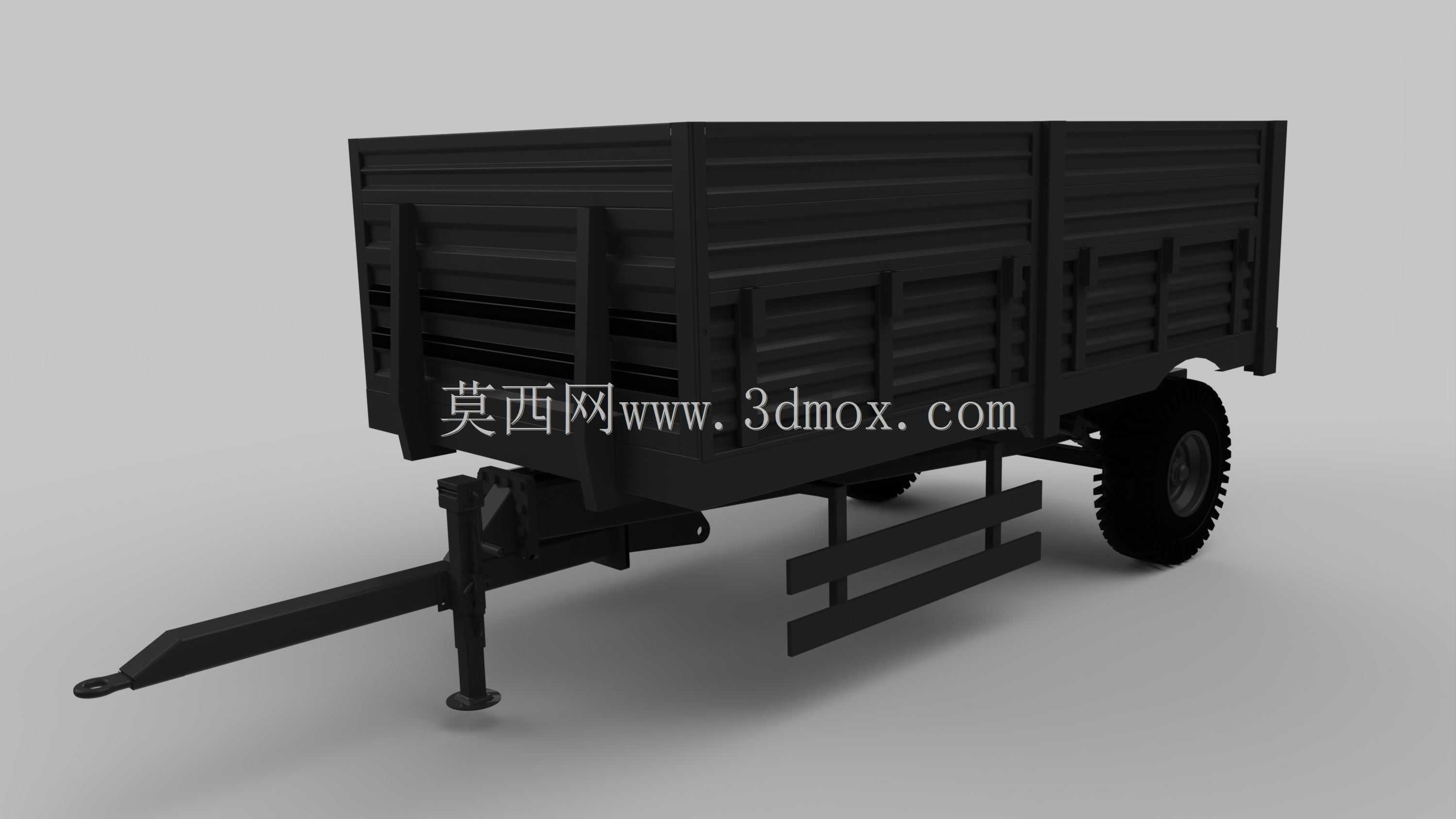

　　这款牵引式栏板拖车主要适配中小马力轮式拖拉机使用，是平原、丘陵地区农业生产环节中短距离物资转运的核心配套机具，覆盖从农资转运、粮食收储到农牧场零散物料运输的全场景需求，在地块分散、大型货运车辆无法直达的田间作业场景下，可直接跟随拖拉机进入田埂、机耕道完成装卸作业，省去二次转运的人力与时间成本。整体结构采用承载式框架设计，主纵梁为矩形截面型钢焊接成型，牵引架与主车架采用一体化焊接结构，牵引端设置标准牵引环，可与多数农用拖拉机的后牵引销实现快速挂接，牵引架下方设置可折叠式支撑支腿，挂接完成后可向上翻折收纳，脱离牵引状态时支腿落地可保持拖车水平停放，避免货厢前倾磕碰地面。货厢部分为高栏板结构，侧板采用压型波纹钢板拼接，

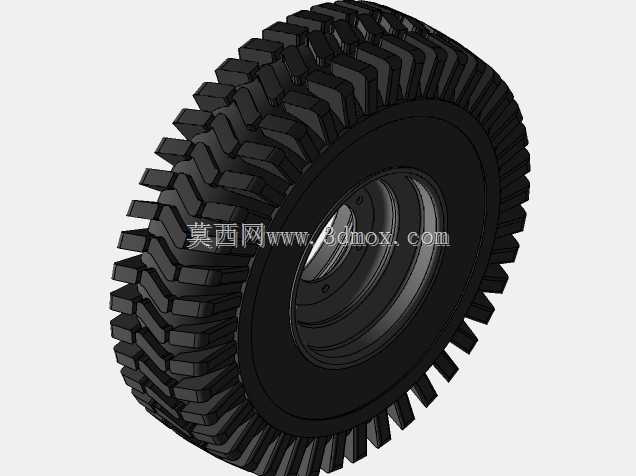

　　横向设置多道加强筋提升侧板抗变形能力，避免装载散装粮食、厩肥等散料时侧板受挤压外胀，栏板与车架通过铰接支座连接，可根据装卸需求单侧或多侧向下翻转开启，降低散装物料、袋装农资的装卸劳动强度；货厢底板采用花纹钢板铺设，表面的防滑纹路可避免袋装货物、周转箱在运输过程中出现滑移，底板下方横向布置多道横梁与主纵梁连接，均匀传递货厢内的载荷至行走机构。行走系统采用单轴布局，匹配大花纹农用橡胶轮胎，胎面的深沟槽设计可在泥泞、松软的田间路面提供足够抓地力，避免陷车风险，轮轴与车架之间通过钢板弹簧组件连接，可缓冲田间颠簸路面的冲击载荷，既保护运输过程中易损的禽畜、果蔬类物资，也能减少车架长期受交变载荷出现的焊缝开裂风险。车架侧面设置脚踏结构，

　　方便作业人员攀爬查看货厢装载情况，尾部预留挂接点位，可根据作业需求加装后防护、警示标识或者附属作业机具。设计过程中重点考量了农村非铺装路面的使用工况，对牵引架受力集中区域做了局部加强焊接处理，所有钢结构部件的连接点位均做了圆角过渡，避免应力集中导致的结构断裂，整体尺寸控制在适配乡村道路通行的范围内，宽度不超过配套拖拉机的最大外廓宽度，确保在窄路会车、机耕道通行时不会出现刮蹭风险，栏板高度设置兼顾了散装物料的装载容积与装卸便利性，无需额外加装围挡即可满足常规粮食、秸秆碎料的装载需求，不需要使用时可将栏板完全放平，作为平板拖车转运大件农机具、建筑材料等物资，实现一车多用的功能。
